Android端RTMP低延迟播放器在工业与智能场景下的架构与落地

一、📱 背景：移动端视频播放的新需求

近年来，随着 5G 网络普及与高性能移动芯片的发展，实时视频 在移动端的应用正以前所未有的速度扩张。从内容分发到行业应用，RTMP 等经典流媒体协议依然是移动端低延迟视频传输的中坚力量，尤其在以下几类场景中扮演关键角色：

🔹 1. 移动直播与监控系统

执法记录仪、无人机视频回传等行业监控场景，对移动端播放能力的要求不断提升。"秒开、不卡、低延迟、弱网不断" 成为刚需。

需要实时响应的"第一视角"视频；
通常搭配私有服务器、定制RTMP流进行播放；
多采用手机、PDA、头戴终端等设备接收端视频。

🔹 2. 远程教育与协作

在教育、医疗、运维、应急等领域，越来越多用户使用 Android 设备作为接收端与播放端，承担视频教学、远程会诊、远程维修指导等任务。

对视频的清晰度和延迟要求非常高；
播放端必须能稳定连接服务端 RTMP 流并保持同步音画；
支持边播放边分析、边播放边录制等扩展功能。

🔹 3. 视频AI分析与边缘计算

随着 AI 视频理解能力提升，很多边缘端或终端设备（如安防摄像头、巡检机器人）通过 RTMP 将原始码流推送至移动终端进行"低延迟预览 + AI识别"。

要求播放器支持 YUV/RGB 回调，可对接 AI 引擎；
支持帧同步与时间戳对齐，便于后续模型处理；
可运行在多种嵌入式 Android 设备上（如工业手持终端、头显等）。

✅ 综上所述，Android 平台上的 RTMP 播放器不再是"看得见"就行，而必须是：

技术要求

关键能力

实时性强

播放延迟需压缩至 <300ms，保障人机实时交互

网络适应力强

弱网下仍可保持连续播放，自动重连、抗丢包处理

可视化能力强

视频渲染支持软硬解切换 + OpenGL，适配各种终端

可集成性强

接口清晰、结构灵活，可与业务系统深度融合，支持私有协议

可扩展性强

支持截图、录像、YUV/RGB回调、对接 AI 模型或录像模块

而在众多播放器方案中，大牛直播SDK 提供的 Android RTMP 播放器模块 ，正是专为此类需求量身打造：延迟小、帧率稳、兼容好、接入快，并已广泛应用于各类移动终端、工业设备与智能平台中，是构建高可靠视频接收链路的理想选项。

二、🧩 架构设计：播放器系统模块划分

一个稳定、高性能的 RTMP 播放器不仅仅是"拉流+解码+渲染"这么简单。在实际的 Android 应用中，RTMP 播放器需要对接网络传输、音视频同步、硬件解码、OpenGL 渲染、系统资源调度等多个子系统，形成一个高度协同、实时响应的完整链路。

大牛直播SDK在Android平台的RTMP播放器架构，遵循模块化、分层解耦的设计思想，主要可拆解为以下三大核心层级：

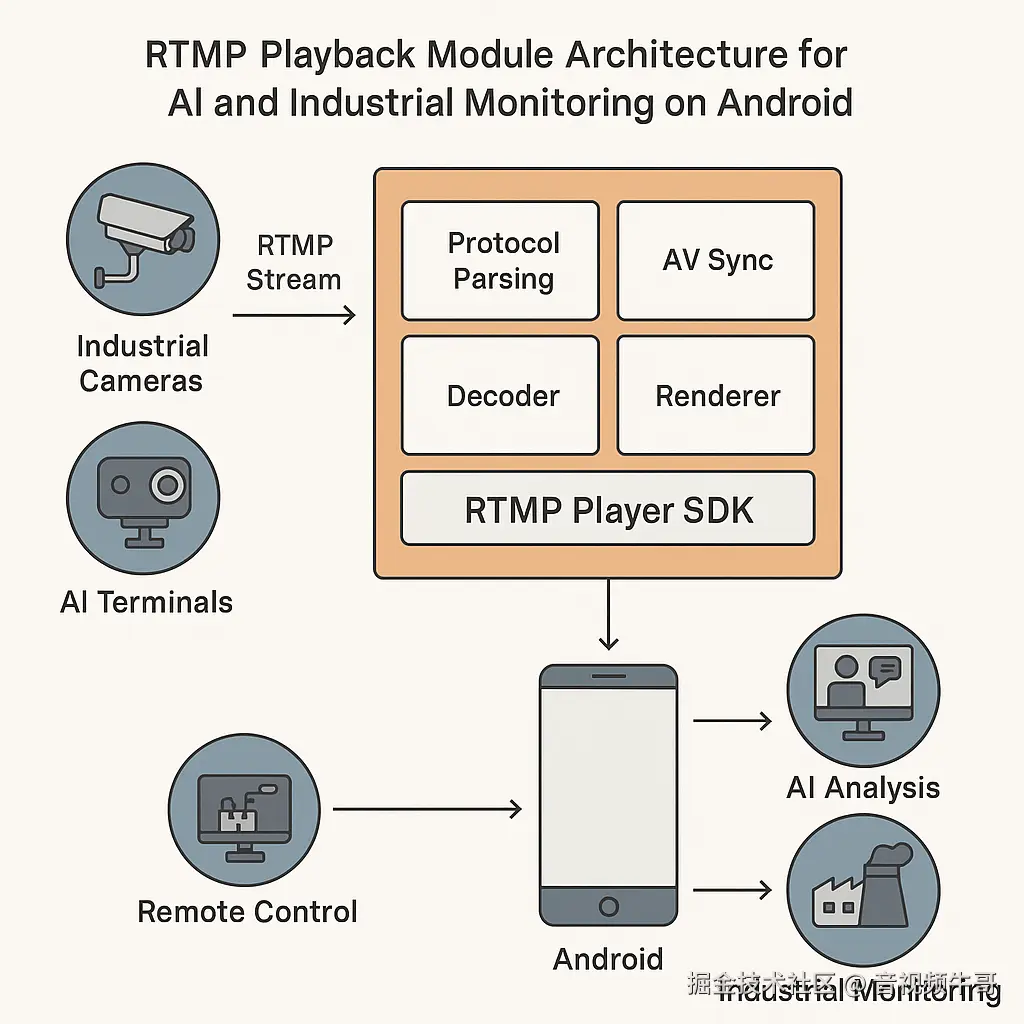

🎯 播放器模块化结构图

arduino 复制代码

┌──────────────────────────────┐
│        应用逻辑层 Application Layer         │
│  播放控制接口 | 状态监听 | UI交互 | 事件分发   │
└────────┬────────────────────┘
         │
         ▼ JNI 调用
┌──────────────────────────────┐
│     播放内核层 Player Core Layer        │
│ - RTMP协议处理与重连管理                │
│ - 音视频同步与帧率控制                  │
│ - 解码引擎（软/硬解动态切换）            │
│ - 缓存与丢帧策略优化                    │
└────────┬────────────────────┘
         │
         ▼ 渲染与输出
┌──────────────────────────────┐
│   渲染/音频输出层 Render & Audio Layer  │
│ - OpenGL ES 渲染：Surface绘制 │
│ - SurfaceView / TextureView 支持       │
│ - 音频播放（OpenSL ES / AudioTrack）    │
│ - 帧数据回调：YUV / RGB / PCM           │
└──────────────────────────────┘

🧩 各层功能详解

🔹 1. 应用逻辑层（Java层）

该层为开发者直接调用的接口层，主要职责包括：

启动 / 停止播放、设置播放地址等控制操作；
接收播放器核心层抛出的事件（如播放状态、错误、缓冲进度）；
实现 UI 控件绑定（如SurfaceView、按钮、状态提示）；
扩展功能调用，如截图、录像、实时音量调节等。

对应类：

SmartPlayerJniV2：Java控制接口封装
SmartPlayerSurfaceView：播放画面绑定控件
SmartEventCallback：播放状态回调监听器

🔹 2. 播放内核层（Native层）

作为整个播放器的心脏，内核层通过 C/C++ 实现高性能的数据处理能力，包括：

RTMP协议解析： 支持标准 RTMP 推流格式，具备断网重连与超时检测机制；
缓冲策略优化： 支持缓冲区设置，在复杂网络环境下也能保障播放的连续性与观感质量；
软硬解码引擎： 可根据设备性能与码流特性智能切换；
音视频同步算法： 支持音频为主 / 视频为主 / 自适应三种同步策略；
性能监控与回调： 实时码率等关键指标供上层使用。

🔹 3. 渲染与输出层（底层渲染/音频输出）

最终的音视频呈现交给本层完成，主要技术点包括：

视频渲染：
- 支持 YUV ➜ RGB GPU 着色器转换；
- 多种显示控件适配（SurfaceView、TextureView、OpenGL ES 渲染窗口）；
- 支持等比缩放、全屏等多种显示模式。
音频播放：
- 默认使用 OpenSL ES 输出，兼容性与低延迟效果好；
- 可切换至 AudioTrack 输出以便对接 Android 音频系统或混音模块。
数据回调接口：
- 支持获取每一帧 YUV / RGB 图像；
- 支持输出原始 PCM 音频数据，便于对接音频识别、AI语音等系统；
- 支持同步时间戳信息，方便后处理和录像。

📌 补充说明：模块独立性与拓展性

该架构设计强调模块边界清晰，开发者可基于不同层次灵活拓展功能：

场景

可拓展模块

实时截图/录像

渲染层帧数据回调

AI 视频识别（人脸、异常行为等）

播放内核 + YUV输出接口

数据流录制（.mp4）

播放内核流分流模块

自定义播放器控制器UI

应用逻辑层

通过这样的模块化设计，大牛直播SDK的RTMP播放器不仅适配通用移动播放场景，还具备快速定制、低门槛集成、强鲁棒性等特性，非常适合用于远程视频协作、工业视频监控、教育互动直播等对实时性和稳定性要求极高的应用场景。

三、⚙️ 核心技术点拆解

------ 构建行业领先的 Android RTMP 低延迟播放器核心能力

大牛直播SDK 提供的 Android 平台 RTMP 播放器，以"毫秒级低延迟、多格式支持、多实例能力、丰富回调与渲染可控性"为核心，在多个实际场景中展现出优越性能，具备业内罕有的完整性与专业性。

以下从功能维度进行系统化技术解构：

🔶 1. 高性能 RTMP 播放核心

协议兼容性强：
- 支持标准 RTMP；
- 支持扩展格式：RTMP + H.265、Enhanced RTMP-H.265；
- 行业稀缺的 H.265 RTMP 播放支持，适用于高效视频传输；
毫秒级低延迟：

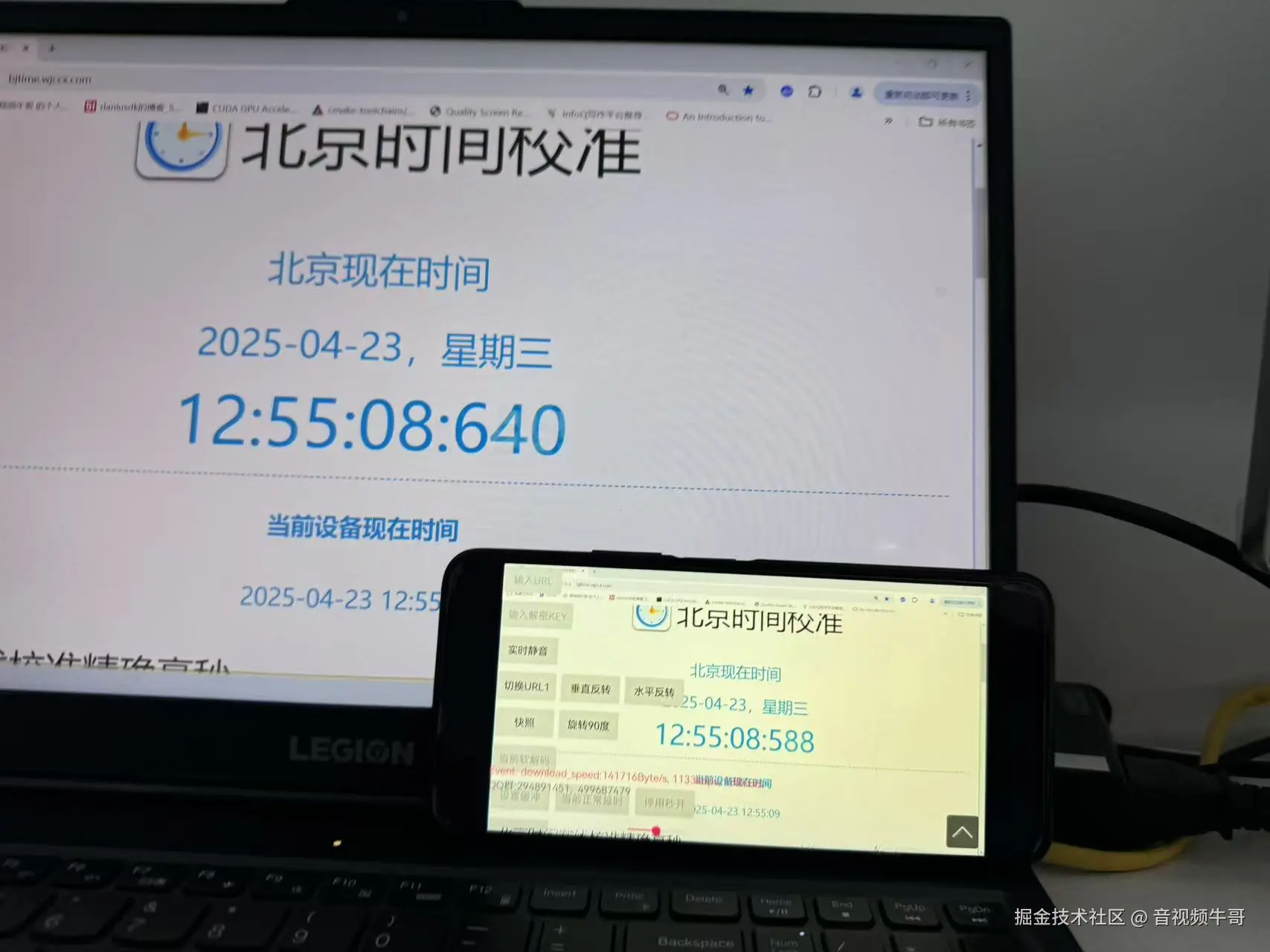

- 支持"首屏秒开 + 低延迟模式"（公网端到端控制在 100~250ms）；
- 缓存精调机制支持 buffer time 精确设置；
高稳定性保障：
- 复杂网络环境下自动适配，如断网重连、网络波动恢复；
- 支持快速 URL 切换，无需重建播放器实例；
多实例并发支持：
- 同一应用中可同时播放多个 RTMP 流。

🔶 2. 多格式软/硬解能力

视频解码支持：
- H.264 / H.265 全面支持；
- 软硬解码自动适配；
- Android 平台支持设置 Surface 模式硬解 / 普通模式硬解；
音频格式支持：
- 支持 AAC / PCMA / PCMU / Speex 音频解码；
音视频自适应：
- 播放过程中若编码参数发生变化（分辨率、码率、采样率等），自动适配解码与渲染策略；

🔶 3. 丰富渲染机制与画面控制

渲染方式：
- 视频输出支持 SurfaceView、GLSurfaceView；
- 音频输出支持 AudioTrack、OpenSL ES；
图像控制能力：
- 支持渲染角度切换（0°/90°/180°/270°）；
- 支持水平/垂直镜像模式；
- 支持图像等比例缩放；
实时操作接口：
- 实时快照（截帧）；
- 实时静音 / 取消静音；
- 实时音量调节；
- 实时下载速度回调（支持回调频率设置）；

🔶 4. 解码数据回调与AI/录像扩展

解码前数据回调：
- 支持 H.264/H.265 原始码流回调；
- 支持 AAC/PCMA/PCMU/SPEEX 音频数据回调；
解码后数据回调：
- 支持解码后 YUV / RGB 帧数据回调，便于接入 AI 分析系统或图像处理模块；
录像功能扩展能力：
- 支持与录像SDK无缝组合使用，支持：
  - RTMP-H.265 流录制；
  - PCMA/PCMU/Speex 转 AAC 后录制；
  - 可选仅录音或仅录视频；
高阶应用支持（Windows平台）：
- 支持 ARGB 图像叠加；
- 支持缩放后回调图像（自定义输出尺寸）；
- 支持只播放关键帧（实时流调试利器）；

🔶 5. 播放控制与状态反馈

完善的事件回调体系：
- 网络状态、连接状态、缓冲进度、播放错误等事件精准上报；
- 下载速度、首帧耗时、当前帧率、码率等播放统计指标实时更新；
控制接口丰富：
- 播放 / 停止 / 切换流 / 截图 / 设置延迟 / 切换静音 / 设置音量等实时调用；
开发者友好性：
- Java接口层清晰，配套日志与回调结构完整；
- 支持 Native + Java 混合调用，便于深度定制；

✅ 功能覆盖总结表

功能分类

支持能力

播放协议

RTMP / Enhanced RTMP-H.265 / RTMP-H.264

视频解码

H.264 / H.265（软解 & 硬解，支持 Surface 模式配置）

音频解码

AAC / PCMA / PCMU / Speex

延迟控制

首屏秒开 + 低延迟模式 + 缓存时间可调

实例管理

支持多实例并发播放

网络适应

自动重连、快速 URL 切换、弱网容错

渲染控制

角度设置 / 镜像 / 等比缩放 / 快照 / 音量 / 静音

数据回调

解码前码流、解码后图像（YUV/RGB）、音频PCM、下载速度等

AI/录像扩展

帧数据对接 AI / 录像SDK 组合 / 音视频格式灵活组合录制支持

通过上述核心能力的构建，大牛直播SDK 打造了一个 高性能、可裁剪、可定制、低延迟、强兼容 的 Android RTMP 播放器模块，成为各类视频系统开发者在"终端接收链"上的可靠方案选择。

📘 SmartPlayerJniV2 接口功能分类说明

本 SDK 以 SmartPlayerJniV2 为入口，提供从播放器初始化到播放控制、参数设置、音视频渲染回调、画质调节、流切换、截图录像等完整接口体系。以下为主要接口分类与示例说明。

一、🎬 播放器基础控制接口

接口方法

说明

SmartPlayerOpen(Context ctx)

初始化播放器实例，必须首先调用，返回 handle

SmartPlayerStartPlay(long handle) / SmartPlayerStopPlay(long handle)

开始 / 停止播放

SmartPlayerClose(long handle)

关闭播放器实例并释放资源

二、🔗 网络与流控制接口

接口方法

说明

SmartPlayerSetRTSPTcpMode() / SmartPlayerSetRTSPTimeout()

设置 RTSP 的 TCP/UDP 模式与超时

SmartPlayerSetLowLatencyMode()

开启低延迟模式（适配公网 100~250ms）

SmartPlayerSetFastStartup()

启用首屏秒开优化

SmartPlayerSwitchPlaybackUrl()

播放过程中切换 RTSP/RTMP 流 URL

SmartPlayerSetBuffer(long handle, int buffer_ms)

设置播放缓冲时间（单位ms）

三、🎥 视频渲染与解码配置

接口方法

说明

SmartPlayerSetSurface() / SetSurface()

设置播放画面输出控件，如 SurfaceView

SetSmartPlayerVideoHWDecoder() / SetSmartPlayerVideoHevcHWDecoder()

设置 H.264/H.265 硬解码开关

SmartPlayerSetRenderScaleMode()

设置画面填充模式（等比缩放或全屏）

SmartPlayerSetFlipHorizontal() / SmartPlayerSetFlipVertical()

水平 / 垂直反转

SmartPlayerSetRotation()

设置旋转角度（支持 0/90/180/270）

SmartPlayerSetHWRenderMode()

启用硬解码下 MediaCodec 的直接绘制模式

四、🔊 音频输出与控制

接口方法

说明

SmartPlayerSetAudioOutputType()

设置音频输出类型（AudioTrack / OpenSL ES）

SmartPlayerSetMute() / SmartPlayerSetAudioVolume()

实时静音与音量调节

SmartPlayerSetExternalAudioOutput()

设置音频 PCM 数据回调接口

五、🖼 画面截图与图像数据回调

接口方法

说明

CaptureImage()

支持 JPEG/PNG 格式截图（推荐使用）

SmartPlayerSaveCurImage()

保存为 PNG 格式旧接口（不推荐）

SmartPlayerSetExternalRender()

设置 YUV/RGB 图像回调接口，便于对接 AI 处理或自定义渲染

SmartPlayerSetVideoDataCallback()

编码后视频数据回调

SmartPlayerSetUserDataCallback()

获取 SEI 扩展数据（如人脸坐标等）

六、📊 下载速率与播放统计

接口方法

说明

SmartPlayerSetReportDownloadSpeed(long handle, int enable, int interval)

启用并设置下载速度回调间隔（单位秒）

SetSmartPlayerEventCallbackV2()

设置播放状态事件回调，包括播放成功、失败、缓冲等

七、📁 本地录像相关接口（配合录像SDK）

接口方法

说明

SmartPlayerCreateFileDirectory()

创建录像保存目录

SmartPlayerSetRecorderDirectory()

设置录像保存路径

SmartPlayerStartRecorder() / SmartPlayerStopRecorder()

启动 / 停止录像

SmartPlayerSetRecorderFileMaxSize()

设置录像文件最大大小（单位MB）

SmartPlayerSetPullStreamAudioTranscodeAAC()

设置音频转 AAC（适配 Speex、PCMU 等）

八、💡 画质调节与亮度控制（GLSurfaceView专用）

接口方法

说明

EnableVideoBrightnessOption() / SetVideoBrightness()

开启并调节亮度

EnableVideoContrastOption() / SetVideoContrast()

开启并调节对比度

EnableVideoSaturationOption() / SetVideoSaturation()

开启并调节饱和度

九、📶 RTP & RTSP 接收扩展（GB28181等场景）

接口方法

说明

CreateRTPReceiver() / InitRTPReceiver()

创建并初始化 RTP 接收器

SetRTPReceiverTransportProtocol() / SetRTPReceiverSSRC()

设置 RTP 接收协议（TCP/UDP）、端口、SSRC

SetRTSPAuthenticationInfo()

设置 RTSP 账号密码（用于认证场景）

五、📊 技术能力矩阵概览

------ 多维能力对比，看懂专业级 RTMP 播放器的硬实力

大牛直播SDK 提供的 Android RTMP 播放器，专为"低延迟、高兼容、强扩展"场景打造。相比开源播放器（如 ExoPlayer）或部分封闭的商业方案，大牛播放器在协议支持、解码优化、播放控制、弱网容错、多实例并发等方面，构建了一套"可调、可拓、可控"的专业能力矩阵。

以下为主要技术能力对比表：

🎛 播放器功能能力对比表

能力维度

大牛直播SDK RTMP播放器

通用开源播放器（ExoPlayer等）

协议兼容性

✅ 支持 RTMP / Enhanced RTMP-H.265 / H.264

❌ RTMP支持不稳定，H.265支持需额外适配

播放延迟

✅ 实测公网端到端可低至 100~250ms

❌ 通常延迟2-3s，且不可控

首屏加载速度

✅ 支持"首屏秒开"优化，提升用户响应体验

❌ 不具备原生优化

软硬解支持

✅ H.264 / H.265 全面支持软解+硬解（可切换）

部分支持，硬解控制较弱

播放流切换

✅ 支持播放中快速切换 RTMP 地址，无缝衔接

❌ 不支持 / 需重建播放器实例

缓冲策略控制

✅ 可选低延迟 / 均衡 / 流畅模式，缓存时间可调

❌ 固定策略，不支持缓存动态调节

弱网处理能力

✅ 自动断网重连、帧丢弃优化、码流切换稳定

❌ 弱网下容易卡顿/崩溃

渲染方式

✅ 支持 SurfaceView / GLSurfaceView / TextureView

✅ 基础支持（但部分模式下花屏/延迟高）

音频输出

✅ AudioTrack / OpenSL ES 可选

✅ 通常使用 AudioTrack

音视频同步

✅ 自适应 AV 同步策略，可调优

❌ 简单同步机制，易出音画不同步问题

多实例播放

✅ 支持同一页面多流并发播放

❌ 一般不推荐，容易出错

回调接口支持

✅ 完善的状态/错误/帧数据/下载速率等回调接口

部分支持，功能较少

图像帧获取

✅ 解码后 YUV/RGB 回调，适配 AI/图像处理

❌ 不支持 / 需改源码

音频数据获取

✅ 支持 PCM 输出，支持 AAC/PCMA/SPEEX 原始流回调

❌ 无原生支持

截图与录像支持

✅ 实时截图 + 录像模块

❌ 无原生支持

画面控制能力

✅ 角度旋转 / 镜像 / 等比缩放 / 亮度饱和度调节

❌ 需自行扩展渲染逻辑

六、🚀 应用落地场景参考

------ 多行业、多终端、多场景，RTMP低延迟播放器的价值释放

随着高清视频技术的持续演进与低延迟应用场景的不断拓展，大牛直播SDK在各类实际项目中，已广泛应用于移动直播、工业视觉、远程操控、远程教育、医疗协作等多个领域，展现出出色的系统适应性和稳定性。

以下为典型场景与实际价值对应关系：

📍 行业典型落地场景一览

应用场景

实际应用方式

技术价值与优势

🛰️ 无人机图传与远程操控

无人机RTMP实时推流至移动端或指挥中心，进行低延迟预览与操作

超低延迟播放 + 实时快照 + 镜像翻转 + 多流切换

🏭 工业视觉与远程监测

工业终端摄像头推RTMP至 Android 手持终端或平板

多实例预览 + 画面控制 + 视频帧回调用于AI检测

🧑‍⚕️ 远程医疗会诊与教学

医院手术示教、远程探视、远程协作演示等场景

音视频同步高质量播放 + H.265支持 + 跨平台兼容

🎓 在线培训与互动教育

教师端推流，学生端通过移动设备或电视盒子进行观看与互动

支持低延迟互动 + 静音/音量控制 + 首屏秒开 + 播放状态回调

🧠 AI识别前端输入

RTMP流作为前端感知输入，解码后帧输出给AI模型做识别、分析

YUV/RGB帧回调 + SEI元数据提取 + H.265解码性能优势

🛡️ 公检法现场执法回传

执法记录仪或移动终端采集音视频并实时回传至指挥中心预览

自动重连 + 下载速度回调 + 多实例 + 录像SDK联动

🏟️ 多路安防视频接入

小区/校园/厂区部署多路前端摄像头，集中拉流展示

支持多实例播放 + 快速切换URL + 弱网优化

📦 落地方式模式汇总

落地形态

接入方式

对接平台示例

移动端APP播放模块

Android集成SDK

手机应用、手持终端、工业PDA

嵌入式可视终端

使用JNI方式接入原生系统

摄像头模块、盒子、智能监视器

跨平台设备集成

Unity3D + RTMP接口组合

Pico、Quest、电视端、VR一体机

视频分析前端节点

采集-解码-YUV回调链路

AI盒子、视觉边缘计算终端

💡 应用扩展与组合能力

扩展方向

配套模块组合

本地录像支持

RTMP播放器 + 录像SDK（支持音视频/纯音频录制）

AI识别/预警系统

解码后帧输出 + YUV/RGB回调 + AI引擎分析

视频上屏/大屏拼接

多实例渲染 + 快速切换URL + Surface拼接方案支持

跨协议联动播放

RTMP拉流 + RTSP推送/转发 + 其他协议适配

通过灵活集成与接口组合，大牛直播SDK RTMP播放器已不仅仅是一个"播放器"，更是各种实时视频系统中的"解码显示前端"、"视觉采集预览链路"、"低延迟交互入口"，可广泛嵌入各类平台，为多种行业场景提供稳定可靠的视频能力支撑。

✅ 小结：构建专业级RTMP播放能力，从稳定到智能

在 Android 平台上构建一套真正可落地、可扩展、可控延迟的 RTMP 播放系统，并非简单的"拉流+解码+显示"。它需要从协议解析、软硬解优化、渲染机制、弱网容错、回调控制、数据输出、音视频同步等多个技术维度协同打磨，才能适配今天丰富多元的应用场景。

大牛直播SDK 提供的 RTMP 播放器模块，不仅具备：

📉 端到端低至 100~250ms 的延迟控制能力，满足远程协作与工业应用对"秒级响应"的严苛要求；
🧱 高度模块化设计与丰富回调接口，让开发者能够快速集成、精细调控；
🧠 面向AI、录像、弱网、互动等场景的扩展性，具备持续演进与产业适应能力；

更重要的是，它已在无人机图传、工业视觉、执法终端、远程医疗、在线教育、AI前端输入等多类真实项目中落地验证，成为众多移动端与嵌入式设备中视频感知系统的**"视频入口层"首选方案**。

🎯 无论你正在构建的是一款稳定可靠的工业可视应用，还是一套智能化的移动视频系统，大牛直播SDK都能为你的 RTMP 播放链路，提供"快、稳、准"的专业级支撑。
