深入Chrome DevTools Memory面板:Web内存分析

引言

写这边文章的契机也是最近在业务开发中遇到了页面卡顿的情形:在正常的业务流程中,随着数据量的变大,原本顺畅的网页突然变得非常卡顿,浏览器的tab页面一直在转圈,但是页面的操作什么都做不了,也就是一种假死状态,只能等待转圈结束,到底是内存泄漏,亦或者是主线程阻塞,写这篇文章总结下Memory 面板的常见用法,以及网页卡顿在内存方向的排查方案。

本文的目标是通过 Chrome DevTools 的 Memory 面板,帮助你掌握 Web 端内存分析的基本方法。我们将从基础概念入手,逐步深入到实际工具使用,并结合一个简单的代码示例进行演示。通过这篇文章,你将学会如何捕获内存快照、识别泄漏源头,并应用到自己的项目中优化性能。

基础概念
内存管理基础

JavaScript 内存管理遵循 分配 → 使用 → 释放 的流程:

  • 分配:变量、对象、数组等数据被创建时,内存自动分配。

    ini 复制代码
    let obj = { name: "Test" }; // 内存分配
  • 使用:程序读取或修改已分配的内存。

    arduino 复制代码
    console.log(obj.name); // 内存使用
  • 释放:当数据不再被引用时,垃圾回收(GC)自动回收内存。

    ini 复制代码
    obj = null; // 解除引用,等待GC回收
垃圾回收(GC)机制

JavaScript 使用自动垃圾回收(Garbage Collection,GC)机制来管理内存,这意味着开发者通常不需要手动分配和释放内存,其内部会通过v8引擎自动追踪内存的分配和使用,当确定某个对象不在被需要时,也就是对象的引用不再被使用时,就会自动释放其占用的内存。

常见的垃圾回收算法主要有两种

  1. 标记-清除法

    标记-清除算法分为两个阶段:标记阶段规划和清除阶段,在标记阶段会从根对象,比如全局变量、当前执行栈中的变量等开始遍历,递归的标记所有的可达对象为存活状态;在清除阶段,会遍历整个内存堆,回收所有未被标记的对象占用的内存空间,清除所有对象的标记,来为下一轮的GC做准备。

    一般GC的执行时机和事件循环(Event Loop)没什么关系,独立于事件循环之外,通常会发生在主线程的call stack的时候,比如微任务和宏任务之间,当堆内存接近上限时也会触发GC,在浏览器中也可以显示的调用:

    javascript 复制代码
    if (window.gc) {
      window.gc();
    }
  2. 引用计数法

    这是一种简单的垃圾回收策略,它通过跟踪每个对象的引用次数来决定是否回收内存,为每个对象维护一个引用计数器,记录当前有多少变量或者数据结构引用它,当引用计数变为0时,说明该对象不再被任何变量引用,可以立即回收其内存。

内存泄漏的定义

内存泄漏一般是指变量的内存无法被垃圾回收机制回收,导致内存占用持续增长。一般表现就是页面卡顿,响应变慢、浏览器标签内存占用持续上升、频繁的触发GC

比如看下这个例子:

javascript 复制代码
window.leakingArray = [];
​
function createLeakingObject() {
  const largeObject = {
    data: new Array(100000).fill("leak data"), // Large array to consume memory
    timestamp: new Date(),
  };
  window.leakingArray.push(largeObject); // Push to global array, preventing GC
  console.log(
    "Leaking object created. Current array size:",
    window.leakingArray.length
  );
}
​
document
  .getElementById("leakButton")
  .addEventListener("click", createLeakingObject);

createLeakingObject方法被添加到点击事件上,方法内部会创建一个超大的叔祖,将它绑定到全局变量上,因为有这个全局变量的引用,每次点击都会创建很大的对象,但是又不会被GC清除,就会导致内存占用持续上升,直至浏览器崩溃。

接下来通过Memory 面板来分析下这个案例:

首先打开控制台(F12),选择Memory面板, 选择 Heap snapshot(堆快照),点击底部Take snapshot 按钮, 就会生成一个快照,然后分别多点击几次按钮,生成对应的快照,如下图

如上图,一共生成了8张快照,最后一次堆内存50.4M,而最后一次快照的右侧,还有这样几列,接下来依次介绍:

  1. constructor

    constructor(构造函数)这一栏显示了每个对象的构造函数名称,也就是该对象是通过哪个构造函数(或类)创建出来的。 通过这一列,可以看到到底是那些对象占据了大量的内存,比如这里的window对象、数组,对象{data,timestamp}都和我们主动的内存泄漏操作有关

  2. Distance

    Distance(距离)表示该对象到"根对象"(Root,如 window 或全局作用域对象)的最短引用路径上的长度, 它反映了对象离根的远近。距离越小,说明对象越容易被全局或主线程引用,越不容易被垃圾回收。

  3. Shallow Size

    Shallow Size(浅层大小)是指该对象本身直接占用的内存大小,不包括它引用的其他对象。反映单个对象本身的内存消耗。

  4. Retained Size

    Retained Size(保留大小)是指如果该对象被垃圾回收,那么连带着所有只能通过它访问到的对象也会被回收,总共能释放的内存大小。它等于该对象本身的 Shallow Size 加上所有只被它引用的对象的 Shallow Size 之和。 基本上我们查找内存泄漏,主要是通过这个数据来看就行了。

通过查看第八张快照的4列,就可以非常容易的定位到内存增长的原因:就是window对象上绑定的数组,后续重点排查相关代码。

Memory面板的作用

接下来总结下该面板的作用

  1. 分析JavaScript堆内存

    可以在快照中的constructor列,查看当前内存较大的对象类型,比如Array,后续就可以重点排查对应代码

  2. 追踪内存分配与释放

    通过时间线工具观察内存分配的时间点

    以上面的例子,选择Allocation on timeline(就是上面选择Heap snapshot下面),点击左上角的录制,就开始生成曲线,然后开始页面的操作,比如点击按钮,再次点击左上角的停止按钮,就会生成内存快照

    横轴是时间,纵轴就是内存,还可以拖动时间轴查看某个峰值的具体情况

Memory面板核心功能

打开Memoty面板,就可以看到 select profiling type,选择分析类型,有四个选项,接下来详细介绍下

Heap Snapshot(堆快照)

静态分析某一时刻的 JavaScript 堆内存状态,查看对象分布及引用关系 。这个前面已经演示过了,可以非常方便的分析处内存占用高的对象。

Allocation instrumentation on timeline(内存分配时间线)

动态记录内存分配的时间线,定位高频内存分配点。 可以分析代码中那些操作导致内存激增,可以结合 Performance 面板,找到内存分配与页面卡顿的关联。

前面的例子太过简单了,向全局变量上挂载一个大数组,然而在开发过程中,最容易写的还是闭包

看下这个例子,

javascript 复制代码
leakBtn.addEventListener("click", () => {
  // 创建一个大数据对象 - 使用不同的对象避免引擎优化
  let bigData = [];
  for (let i = 0; i < 1000000; i++) {
    bigData.push({
      id: i,
      data: `这是第${i}个数据对象`,
      timestamp: Date.now(),
      randomValue: Math.random()
    });
  }
​
  // 创建一个闭包,无意中引用了bigData
  leakedClosure = (function () {
    return function () {
      log(`闭包执行: 数组长度 = ${bigData.length}`);
    };
  })();
​
  log(`创建了一个包含 ${bigData.length} 个不同对象的数组`);
  log("闭包保留了对整个数组的引用,导致内存泄漏");
  log(`当前数组占用内存: 约 ${(bigData.length * 100 / 1024 / 1024).toFixed(2)} MB`);
});

在一个点击事件中,创建一个大的数组对象,然后返回函数中将内部变量return出去,当这个函数在调用栈中执行完后,理论上来说调用栈中的函数执行完成后,会从栈中弹出,函数中的内部变量都会被GC回收,但是在返回函数中bigData被使用了,而且return出去了,bigData就跳出了当前的作用域链,因为有引用的存在,他就不会被GC回收,这个bigData就是闭包,造成了内存泄漏。

打开Memory面板,选择Allocation instrumentation on timeline,点击左上角的开始按钮,然后不停的触发click点击方法,然后就停止录制。

因为过于卡顿,就导致没有生成有意义的曲线,这个搜了下资料也是正常的,在constructor这一列中可以看到内存站占用最大的就是函数类型,打开函数类型,就可以看到函数调用的地方,这就直接定位到了内存泄漏的地方了,非常方便。

Allocation Sampling(采样内存分配)

低开销统计内存分配的来源(按函数分类),适合长时间运行的分析。

同样使用前面闭包的例子来看一下:步骤都差不多,选择Allocation Sampling,点击开始录制,就开始页面操作,一段时间后结束,生成快照。这个不需要精确到每次分配,只需了解哪些函数占用了大部分内存 ,速度就快乐很多,也流畅了很多

因为这里只有一个函数,而且点击右侧的调用栈,也可以非常精准的定位到内存泄漏的地方。

Detached elements( 分离的 DOM 元素 )

Detached Elements是指那些已经从 DOM 树中移除(不再显示在页面上),但仍然被 JavaScript 代码保留引用的 DOM 元素

看下这个案例:

ini 复制代码
function createLargeElement() {
  const element = document.createElement("div");
  element.className = "big-box";
  element.innerHTML = "<h3>大型数据容器</h3>";
​
  const largeData = generateLargeData();
  const fragment = document.createDocumentFragment();
​
  largeData.forEach((item) => {
    const div = document.createElement("div");
    div.className = "data-item";
    div.textContent = `${item.id}: ${item.content.substring(0, 50)}...`;
    fragment.appendChild(div);
  });
​
  element.appendChild(fragment);
  return element;
}
​
document.getElementById("create-global").addEventListener("click", () => {
  // 创建大型元素并添加到DOM
  globalElement = createLargeElement();
  document.body.appendChild(globalElement);
​
  // 3秒后从DOM移除,但全局变量仍保留引用
  setTimeout(() => {
    globalElement.remove();
    document.getElementById("global-info").textContent =
      "大型元素已从DOM移除(约2MB内存),但全局变量 globalElement 仍然引用它。这是一个明显的分离DOM元素。";
    document.getElementById("global-info").style.color = "red";
  }, 3000);
});
​
document.getElementById("clean-global").addEventListener("click", () => {
  globalElement = null;
  document.getElementById("global-info").textContent =
    "全局引用已设置为null,大型分离的DOM元素(约2MB内存)现在可以被垃圾回收。";
  document.getElementById("global-info").style.color = "green";
​
  // 建议手动触发GC来观察效果(仅用于演示)
  if (window.gc) {
    window.gc();
    console.log("手动触发垃圾回收");
  }
});

观测步骤都大差不差,直接看下生成的快照

可以看到有一万的游离的dom节点,点击节点就可以看到节点的详情

内存分析关键指标
内存统计术语

在前面内存泄漏定义那一块已经介绍过了,这里再次回顾下,就是快照上面的一些指标

  • Shallow Size:对象自身占用的内存
  • Retained Size:对象及其依赖对象的总内存(释放后可回收的空间),基本上都是看这个指标
  • Distance:对象到 GC 根的引用层级
堆快照视图
  • Summary:按构造函数分类的内存占用

    这个就是默认的快照排列方式,根据构造函数类型按照内存占比排列

  • Comparison:对比快照间的差异(新增/释放的对象)

    这个可以让我们非常方便的对比两个视图,有一个下拉选项可以非常方法方便的去选择和哪一个快照去做对比

    其中快照有这样几列,可以清晰的对比快照中构造函数内存的变化
    *

    New:新创建的对象数量

    Deleted:被删除的对象数量

    Delta:净变化量(新增 - 删除)

    • Size Delta:内存大小的变化

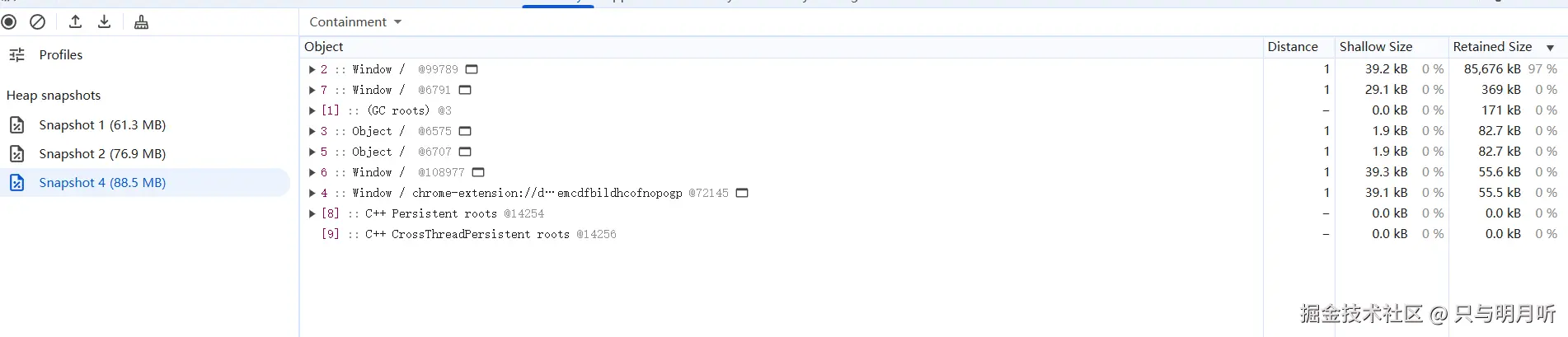

  • Containment:对象引用链(Retainers 视图)

    Containment 是 Chrome DevTools Memory 面板中 Heap snapshot 的一个视图模式,它展示了对象之间的引用关系和内存结构层次。

    快照也有这样几列

    • Constructor:对象的构造函数名称
    • Distance:从根对象到当前对象的距离
    • Objects Count:该类型对象的数量
    • Shallow Size:对象本身占用的内存大小
    • Retained Size:对象及其所有引用对象占用的总内存大小

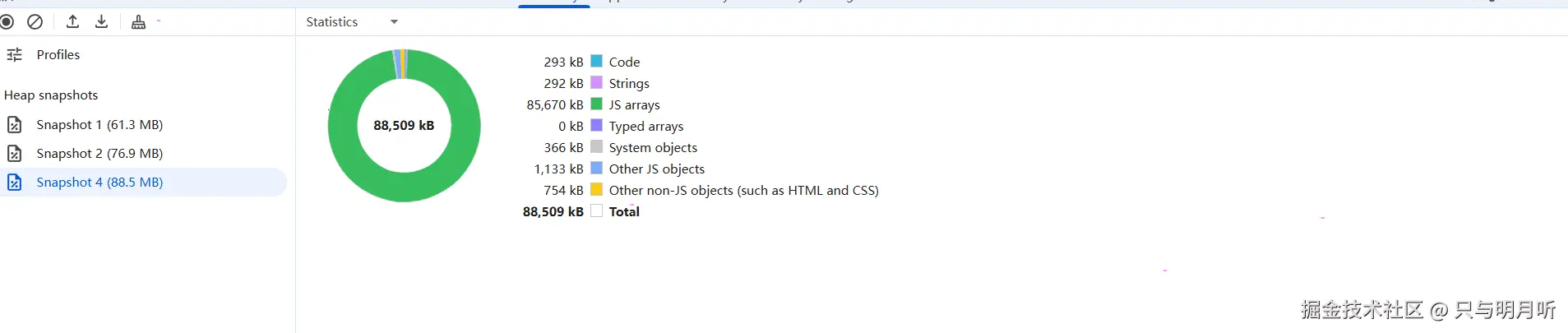

  • Statistics:内存占用分布图

    Statistics 是 Chrome DevTools Memory 面板中 Heap snapshot 的一个视图模式,它提供了内存使用的统计概览,以图表和分类的方式展示内存分布情况。

案例分析

这是一个真实的在业务开发中遇到的问题,尽可能抽离出关键的代码,

javascript 复制代码
// 响应式表格数据,初始 5000 条
const tableData = ref(
  Array.from({ length: 5000 }, (_, i) => ({ id: i, value: 0 }))
);
​
// 模拟后端返回的数据
function getData() {
  // 返回 1000 条数据,每条数据带有 id 和新 value
  return Array.from({ length: 1000 }, (_, i) => ({
    id: i,
    value: Math.floor(Math.random() * 1000),
  }));
}
​
// update 函数,遍历 tableData 并更新 value
async function update(tableData, item) {
  for (let tableItem of tableData.value) {
    if (tableItem.id === item.id) {
      tableItem.value = item.value;
      break;
    }
  }
}
​
// 轮询函数,依次 await update
async function getStep() {
  const res = getData();
​
  for (let item of res) {
    await update(tableData, item);
  }
}

简单的介绍下代码:getStep模拟轮询函数,函数内部有getData方法模拟后端数据,然后开始使用for...of await去更新视图,也就是update方法。目前getStep绑定在一个点击事件上,页面上每点击一次,就模拟轮询函数。

描述下现状:点击一次按钮,也就是执行一次getStep,页面开始卡顿,随着前面的学习,自然想到内存泄漏,开始使用Memory面板来分析。

内存分析

首先使用Heap Snapshot

打了三个快照,对比第一个和第三个

首先第一个构造函数是{__v_isVNode...} 这个是vue的虚拟dom,内存并没有增加,也就是最后一列Size Delta,第二个是vue编译部分的对象(compiled code),但是也才增加了400kb,和内存泄漏完全不搭嘎。

使用内存分配时间线看一下

快照总共也才40M,明显也不是内存泄漏,说明浏览器卡顿不是内存问题,而是性能问题。

性能分析

性能分析就需要用到另外一个工具Prformance面板,就在Memory面板边上。

点击左上角录制按钮,然后开始点击getStep方法,一段时间后,停止录制,查看面板

图中最上面那个淡淡的红线,就是是FPS,出现红色就表明浏览器的刷新帧率下降了,页面出现了卡顿的情况

一条开始时绿色后来是红色的,这里是CPU资源使用情况,绿色表明网络通信和HTML解析,黄色表明JavaScript脚本执行时间,看到这里应该就知道也页面卡顿的原因了,应该就在于JavaScript脚本执行占用了大量的时间

再看下中间部分的火焰图区域,可以滚动鼠标滑轮来选择时间区域,默认就是你整个录制的时间。首先一眼就看到了标红的快,而且右上角被一个红色三角所标记,这就是长任务,鼠标点击查看最下方的详情面板

首先看Summary面板信息,一共7s的长任务,其中script脚本信息占据了6.5s,

然后点击Bottom-Up面板,这个面板展示的是 从最底层的函数(叶子节点)开始,统计哪些调用链最终消耗了最多资源

可以看到最耗时间的就是setElementText方法,根据名称就可以判断这是一个设置文本内容的,结合实例代码就能大概推测出耗时间就是因为dom操作;第二的是一个匿名函数,点击最右侧就能进去,看到源代码,刚好就是我们的update方法。

到此我们应该就能推测出这个实例页面卡顿的原因了,就是因为频繁的操作dom。看下核心的调用更新视图方法,await update(tableData, item); 这个调用方式有点背离了vue设计理念,vue就是为了避免大量的dom操作,引入了虚拟dom和diff算法,通过响应式去搜集依赖,将依赖放入一个异步的更新队列中,当主线程所有的虚拟dom比对完全后,才回去执行微任务中的更新队列,这样好处就在于可以避免出现数据的中间状态和尽可能的减少dom操作,即所有的数据变更,只会执行最终的变更操作。

再看下call tree面板, 这个面板展示从程序入口开始的完整函数调用层级关系(即"谁调用了谁")

flushJobs方法占据了89.9%的时间,这个方法主要是执行vue的异步更新队列,patch方法占据89.9%的时间,这个方法是虚拟dom的diff和dom的更新,后续的run是响应式依赖触发更新,componentUpdateFn是组件更新逻辑,都是占据时间89.9%,都是dom操作相关,再次论证了上述的结论:就是因为频繁的dom操作导致的。

还有一个小插曲,再排查过程中,遇到这样一种情况,我在update代码中打印performance.memory,查看js Heap内存占用情况,发现js Heap内存内存不涨,但是任务管理器中的内存涨幅很快,后来查了下资料,js Heap内存是v8分配给创建的对象的内存,是可以被GC回收的,而任务管理器中的chrome内存这个则是整个chrome的系统总内存,包括js堆内存、DOM节点内存、缓存(图片字体)、GPU内存(页面渲染),扩展程序内存等。出现前面的情况,基本就是跟dom操作相关了,大概率就是dom节点内存和GPU内存飞涨。
