一、什么是Tensorboard

Tensorboard 是一个可视化工具，通常用于机器学习项目中，以帮助用户理解、调试和优化模型。它是 TensorFlow 的一部分，但可以与 PyTorch 一起使用。其主要功能包括：

可视化训练过程：查看模型的损失和准确率随时间变化的曲线。

查看模型图：了解模型的结构和各层之间的关系。

分析数据分布：可视化分布情况，例如权重和偏差的直方图。

文本和图像数据可视化：查看训练时的图片或者文本输出。

简单来说：Tensor可以

显示 loss 函数变化曲线
显示 准确率曲线
展示 模型结构
查看 图片、文本、嵌入向量
分析 直方图、分布图、学习率变化

二、Tensorboarf的使用

使用 Tensorboard 可视化 PyTorch 训练过程

如何使用 Tensorboard 来可视化一个简单的线性模型的训练过程。

导入相关库
python 复制代码
```
import torch
from torch import nn, optim
from torch.utils.tensorboard import SummaryWriter
```
- torch 是 PyTorch 的主要库，用于创建和训练模型。
- nn 包含了各种神经网络层和功能。
- optim 用于优化算法，例如梯度下降。
- SummaryWriter 是 Tensorboard 的工具，可以用来记录数据以便后续的可视化。
定义一个简单的线性模型
python 复制代码
```
class LinearModel(nn.Module):
    def __init__(self):
        super(LinearModel, self).__init__()
        self.linear = nn.Linear(1, 1)

    def forward(self, x):
        return self.linear(x)
```
- 这里定义了一个简单的线性模型，只有一个线性层。
- nn.Linear(1, 1) 表示线性层输入和输出都是一个单独的数字。
- forward 方法定义了数据如何经过模型处理，它将输入的数据通过线性层。
初始化模型、损失函数和优化器
python 复制代码
```
model = LinearModel()
criterion = nn.MSELoss()
optimizer = optim.SGD(model.parameters(), lr=0.01)
```
- model 是刚才定义的线性模型。
- criterion 是损失函数，这里使用均方误差（MSELoss），它用于衡量模型预测值与真实值间的误差。
- optimizer 使用随机梯度下降（SGD）来更新模型参数，学习率为 0.01。
设置 Tensorboard
python 复制代码
```
writer = SummaryWriter('runs/simple_linear_example')
```
- 创建一个 SummaryWriter 实例，它会写入数据到指定目录，这里是 runs/simple_linear_example。
生成简单的数据
python 复制代码
```
x_train = torch.unsqueeze(torch.arange(0., 1., 0.01), dim=1)
y_train = x_train * 2 + torch.randn(x_train.size()) * 0.1
```
- 创建简单的训练数据：x_train 是从 0 到 1 的数，每隔 0.01 取一个数。
- y_train 是想让模型学习的目标，它是 x 的两倍加上一些随机噪声。
训练模型并记录损失
python 复制代码
```
for epoch in range(100):
    optimizer.zero_grad()
    predictions = model(x_train)
    loss = criterion(predictions, y_train)
    loss.backward()
    optimizer.step()

    writer.add_scalar('Training Loss', loss.item(), epoch)
```
- 进行 100 次 epoch 的训练。在每个 epoch：
  - 清除之前的梯度（optimizer.zero_grad()）。
  - 计算模型对训练数据的预测值（predictions）。
  - 计算损失，即预测值与真实值之间的差距（loss）。
  - 反向传播以计算梯度（loss.backward()）。
  - 根据计算的梯度更新模型的参数（optimizer.step()）。
  - 使用 writer.add_scalar 将损失的数值记录到 Tensorboard，以便后续可视化。
关闭 writer
python 复制代码
```
writer.close()
```
- 关闭 SummaryWriter 以确保所有数据都被正确写入。

启动 Tensorboard

在你运行完这段代码后，可以启动 Tensorboard 来查看记录的损失：

ini 复制代码

bash
tensorboard --logdir=runs

在浏览器中访问 http://localhost:6006，将看到一个图表显示训练损失随 epoch 变化，这让你能够直观地观察模型的学习过程。

三、更为简单的例子

1.Tensorboard写日志和读日志

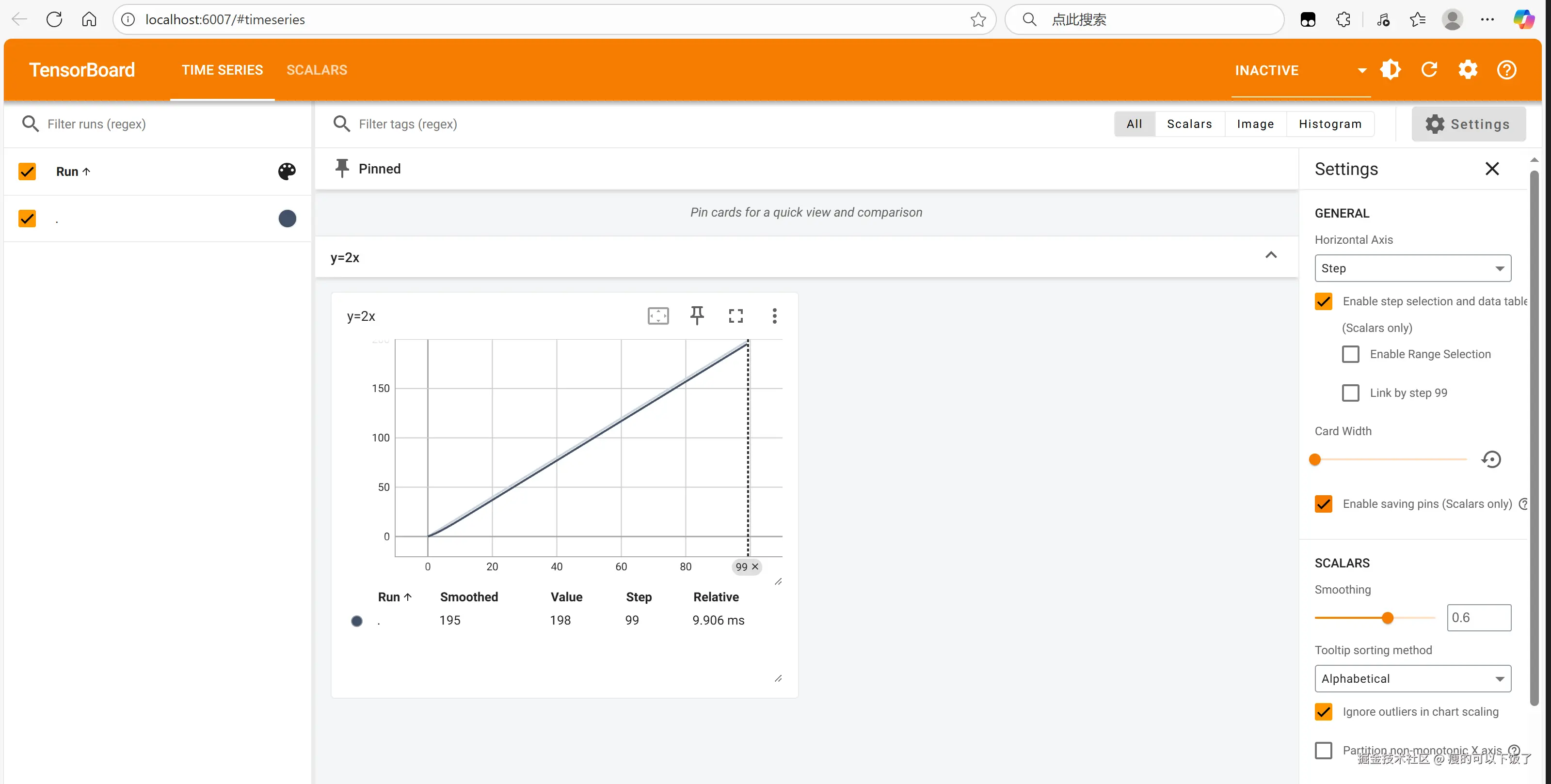

网页截图

2.Tensorboard读图片

python 复制代码

from torch.utils.tensorboard import SummaryWriter
from PIL import Image#PIL是python的图像处理库
import numpy as np

img_path1 = "hymenoptera_data/train/ants/0013035.jpg"
img_PIL1 = Image.open(img_path1)#打开图片
img_array1 = np.array(img_PIL1)#将图片转换为numpy数组

img_path2 = "hymenoptera_data/train/bees/17209602_fe5a5a746f.jpg"
img_PIL2 = Image.open(img_path2)
img_array2 = np.array(img_PIL2)

writer = SummaryWriter("logs")
writer.add_image("test",img_array1,1,dataformats="HWC")
#test代表log_name,img_array1代表图片,1表示该图片在第1步,dataformats="HWC"表示图片的格式为HWC,H代表高度,W代表宽度,C代表通道数
writer.add_image("test",img_array2,2,dataformats="HWC")
#test代表log_name,img_array2代表图片,2表示该图片在第2步,dataformats="HWC"表示图片的格式为HWC,H代表高度,W代表宽度,C代表通道数
writer.close()

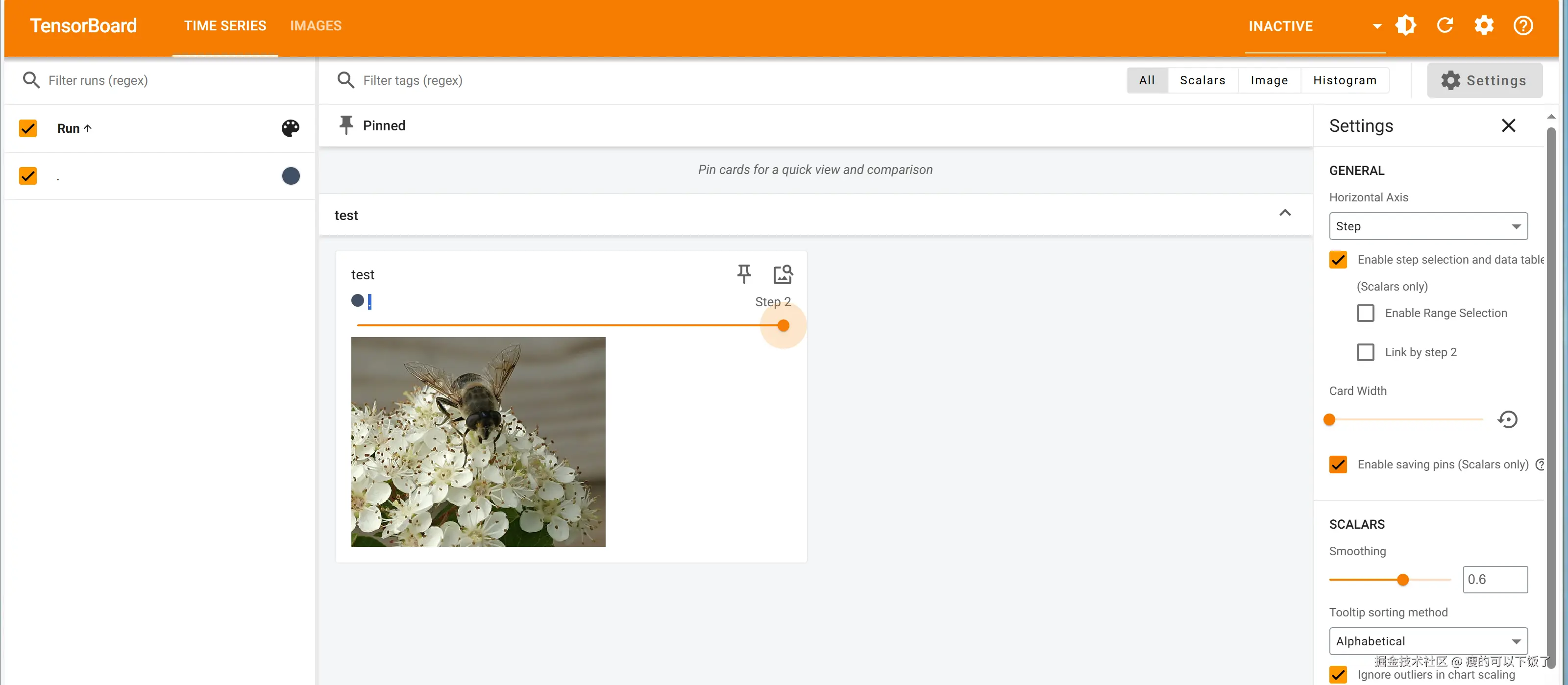

网页截图：

ps：为了防止logs文件相互影响，可以把不用的日志删除。
