前言

原文 Flutter游戏摇杆组件开发指南

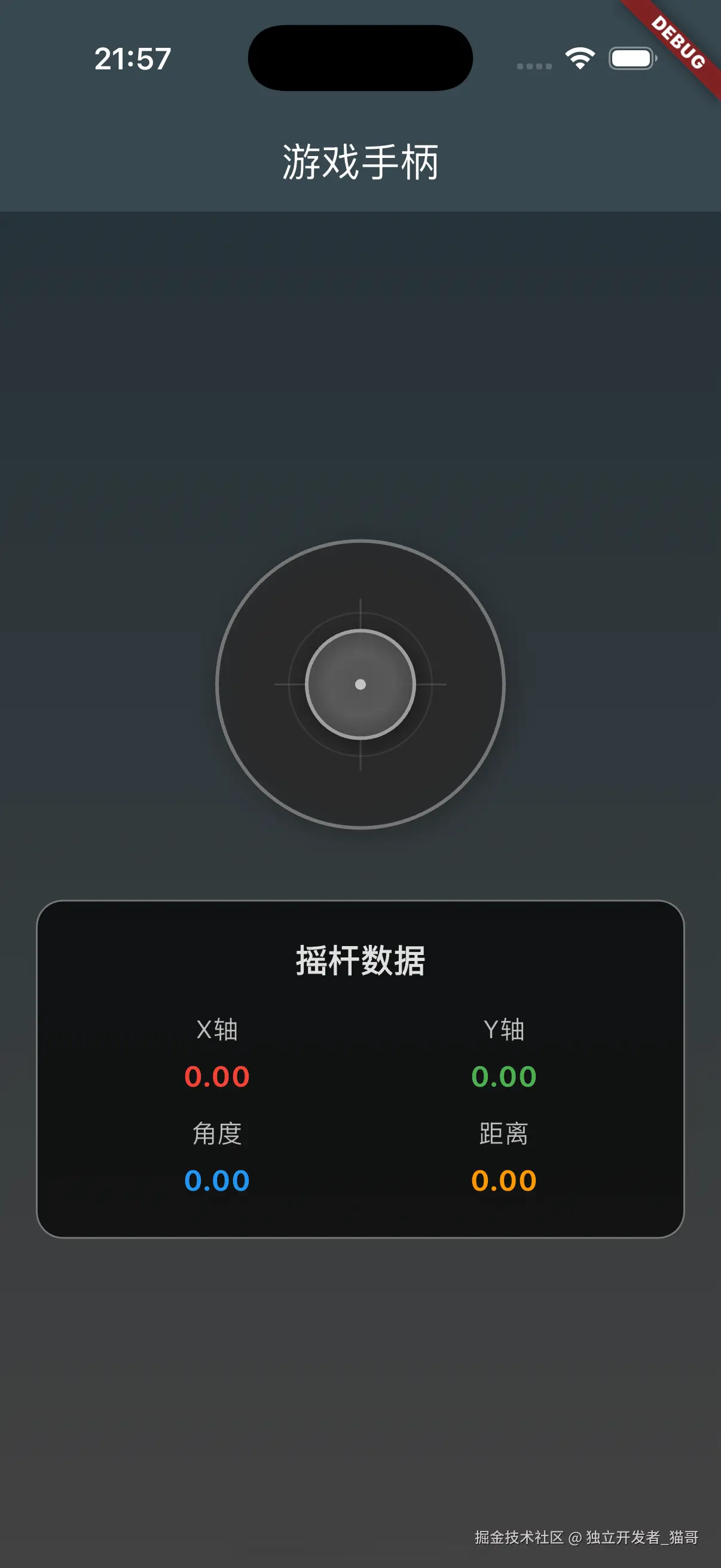

在这篇博客中，我们将手把手教您如何在Flutter中从零开发一个功能完整的虚拟摇杆控件。我们将从基础的触摸检测开始，逐步构建出一个支持多种交互效果的专业级组件。您将学习如何掌握Flutter的重要技术，包括手势检测、坐标系转换和状态管理，并探索虚拟摇杆在移动游戏、模拟器、AR/VR和机器人控制等实际应用场景中的潜力。快来一起开启这段有趣的开发之旅吧！

第一部分：基础理论与准备工作

1.1 数学基础知识

坐标系统

在 Flutter 中，我们使用的是屏幕坐标系：

• 原点(0,0)：位于屏幕左上角
• X 轴：从左向右为正方向
• Y 轴：从上向下为正方向

但在游戏开发中，我们通常希望 Y 轴向上为正，这需要进行坐标转换。

坐标系统对比图解：

Flutter 屏幕坐标系          游戏坐标系
(0,0) ────────→ X          Y ↑
  │                        │
  │                        │
  │                        └────────→ X
  ↓ Y                    (0,0)

转换公式：gameY = -screenY

核心数学公式

1. 距离计算公式

distance = √(x² + y²)

用于计算两点间的欧几里得距离。

图解说明：想象从摇杆中心点 O(0,0) 到摇杆球位置 P(x,y) 画一条直线，这条直线的长度就是距离。就像计算直角三角形的斜边长度一样。

2. 角度计算公式

angle = atan2(y, x) × (180 / π)

atan2函数返回从 X 轴到点(x,y)的角度，范围为-π 到 π 弧度。

图解说明：角度是从正 X 轴（向右）开始，逆时针为正角度，顺时针为负角度。例如：

• 正右方：0°
• 正上方：-90°
• 正左方：-180°
• 正下方：90°

3. 坐标归一化公式

normalizedX = x / maxDistance
normalizedY = y / maxDistance

将坐标值转换为-1.0 到 1.0 的标准范围。

图解说明：归一化就是将实际像素距离转换为比例值。比如摇杆最大半径是 50 像素，当前位置是 25 像素，那么归一化值就是 25/50 = 0.5。

4. 边界限制公式

if (distance > maxDistance) {
    x = cos(angle) × maxDistance
    y = sin(angle) × maxDistance
}

确保摇杆不会超出允许的范围。

图解说明：当用户拖拽超出摇杆边界时，我们保持拖拽的方向（角度），但将距离限制在最大允许范围内。就像用绳子拴着一个球，球只能在绳长范围内移动。

1.2 技术基础

Flutter 手势检测

Flutter 提供了强大的手势检测系统：

• GestureDetector：用于检测各种手势
• onPanStart：开始拖拽时触发
• onPanUpdate：拖拽过程中持续触发
• onPanEnd：结束拖拽时触发

---

第二部分：虚拟摇杆实现

2.1 项目初始化

首先创建基本的 Flutter 项目结构：

// main.dart - 应用入口
import 'package:flutter/material.dart';
import 'package:flutter_application_gamepad/gamepad_easy.dart';

void main() {
  runApp(const MyApp());
}

class MyApp extends StatelessWidget {
  const MyApp({super.key});

  @override
  Widget build(BuildContext context) {
    return MaterialApp(
      title: '虚拟摇杆',
      theme: ThemeData(
        colorScheme: ColorScheme.fromSeed(seedColor: Colors.blue),
        useMaterial3: true,
      ),
      home: const GamepadPage(),
    );
  }
}

技术说明：

• 使用Material3设计规范，提供现代化的 UI 体验
• 设置蓝色主题色调，与摇杆控件保持一致性

2.2 主页面布局设计

// gamepad_easy.dart - 主页面
class GamepadPage extends StatefulWidget {
  const GamepadPage({super.key});

  @override
  State<GamepadPage> createState() => _GamepadPageState();
}

class _GamepadPageState extends State<GamepadPage> {
  // 摇杆状态变量
  double joystickX = 0.0;      // X轴位置值，范围 -1.0 到 1.0
  double joystickY = 0.0;      // Y轴位置值，范围 -1.0 到 1.0
  double joystickAngle = 0.0;  // 摇杆角度，范围 -180° 到 180°
  double joystickDistance = 0.0; // 距离中心的距离，范围 0.0 到 1.0

  @override
  Widget build(BuildContext context) {
    return Scaffold(
      appBar: AppBar(title: const Text('虚拟摇杆')),
      body: Center(
        child: Column(
          mainAxisAlignment: MainAxisAlignment.center,
          children: [
            // 虚拟摇杆组件
            VirtualJoystick(
              onChanged: (x, y, angle, distance) {
                setState(() {
                  joystickX = x;
                  joystickY = y;
                  joystickAngle = angle;
                  joystickDistance = distance;
                });
              },
            ),

            const SizedBox(height: 40),

            // 数据显示区域
            _buildDataDisplayPanel(),
          ],
        ),
      ),
    );
  }
}

技术背景：

• 使用StatefulWidget管理摇杆状态
• 通过回调函数实现子组件与父组件的通信
• 采用setState方法触发 UI 更新

2.3 数据显示面板

Widget _buildDataDisplayPanel() {
  return Container(
    padding: const EdgeInsets.all(20),
    margin: const EdgeInsets.symmetric(horizontal: 20),
    decoration: BoxDecoration(
      color: Colors.grey[100],
      borderRadius: BorderRadius.circular(10),
      border: Border.all(color: Colors.grey[400]!),
    ),
    child: Column(
      children: [
        const Text(
          '摇杆数据',
          style: TextStyle(
            fontSize: 20,
            fontWeight: FontWeight.bold,
            color: Colors.black87,
          ),
        ),
        const SizedBox(height: 15),

        // 第一行：X轴和Y轴
        Row(
          mainAxisAlignment: MainAxisAlignment.spaceAround,
          children: [
            _buildDataItem('X轴', joystickX, Colors.red),
            _buildDataItem('Y轴', joystickY, Colors.green),
          ],
        ),

        const SizedBox(height: 15),

        // 第二行：角度和距离
        Row(
          mainAxisAlignment: MainAxisAlignment.spaceAround,
          children: [
            _buildDataItem('角度', joystickAngle, Colors.blue, '°'),
            _buildDataItem('距离', joystickDistance, Colors.orange),
          ],
        ),
      ],
    ),
  );
}

/// 构建数据显示项的辅助方法
/// [label] 显示的标签文本
/// [value] 要显示的数值
/// [color] 数值的颜色
/// [unit] 可选的单位符号（如 °）
Widget _buildDataItem(String label, double value, Color color, [String unit = '']) {
  return Column(
    children: [
      Text(
        label,
        style: const TextStyle(fontSize: 14, color: Colors.black54),
      ),
      const SizedBox(height: 5),
      Text(
        '${value.toStringAsFixed(2)}$unit',
        style: TextStyle(
          fontSize: 18,
          fontWeight: FontWeight.bold,
          color: color,
        ),
      ),
    ],
  );
}

设计理念：

• 使用颜色编码区分不同数据类型
• 数值保留两位小数，提高可读性
• 清晰的标签文字便于理解

2.4 虚拟摇杆核心实现

/// 虚拟摇杆组件
/// 这是一个自定义的虚拟摇杆控件，可以检测用户的拖拽手势
/// 并将摇杆的位置转换为游戏中可用的数值
class VirtualJoystick extends StatefulWidget {
  /// 当摇杆位置改变时的回调函数
  /// 参数：x(-1.0到1.0), y(-1.0到1.0), angle(-180到180度), distance(0.0到1.0)
  final Function(double x, double y, double angle, double distance) onChanged;

  /// 摇杆的大小（直径）
  final double size;

  const VirtualJoystick({
    super.key,
    required this.onChanged,
    this.size = 120.0,
  });

  @override
  State<VirtualJoystick> createState() => _VirtualJoystickState();
}

class _VirtualJoystickState extends State<VirtualJoystick> {
  /// 摇杆圆球的当前位置，相对于摇杆中心的偏移量
  /// Offset.zero 表示在正中心
  Offset knobPosition = Offset.zero;

  @override
  Widget build(BuildContext context) {
    return GestureDetector(
      onPanUpdate: (details) {
        _handlePanUpdate(details);
      },
      onPanEnd: (details) {
        _handlePanEnd();
      },
      child: _buildJoystickUI(),
    );
  }
}

2.5 手势处理逻辑

void _handlePanUpdate(DragUpdateDetails details) {
  // 1. 计算摇杆中心点
  final center = widget.size / 2;

  // 2. 获取触摸点相对于摇杆中心的位置
  final position = details.localPosition - Offset(center, center);

  // 3. 计算触摸点到中心的距离
  final distance = position.distance;

  // 4. 设置最大允许距离（摇杆半径减去摇杆球半径）
  final maxDistance = center - 20; // 20是摇杆球的半径

  // 5. 边界检测和位置限制
  if (distance <= maxDistance) {
    // 在边界内，直接使用触摸位置
    knobPosition = position;
  } else {
    // 超出边界，将摇杆限制在边界上
    final angle = atan2(position.dy, position.dx);
    knobPosition = Offset(
      cos(angle) * maxDistance, // X坐标
      sin(angle) * maxDistance, // Y坐标
    );
  }

  // 6. 更新数值并重绘界面
  _updateValues();
  setState(() {});
}

手势处理流程图解：

用户触摸并拖拽
   │
   ↓
获取触摸位置 (localPosition)
   │
   ↓
转换为相对中心的坐标
   │
   ↓
计算距离中心的距离
   │
   ↓
距离 ≤ 最大距离？
│          │
是│          │否
│          │
↓          ↓
直接使用    保持方向但
触摸位置    限制在边界
│          │
└────┬─────┘
     │
     ↓
更新摇杆位置
     │
     ↓
触发界面重绘

用户松手时，摇杆自动回弹到中心位置

void _handlePanEnd() {
  // 回弹到中心位置
  setState(() {
  	knobPosition = Offset.zero;
  });

  // 通知父组件摇杆已回到中心
  widget.onChanged(0.0, 0.0, 0.0, 0.0);
}

技术关键点：

• 坐标变换：将屏幕坐标转换为摇杆相对坐标
• 边界检测：使用距离公式确保摇杆不超出允许范围
• 角度计算 ：使用atan2函数处理边界限制时的角度计算
• 状态同步：通过回调函数将摇杆状态传递给父组件

2.6 数值计算与转换

void _updateValues() {
  final maxDistance = widget.size / 2 - 20; // 最大距离

  // 计算归一化的X和Y值（范围：-1.0 到 1.0）
  final x = knobPosition.dx / maxDistance;
  final y = -knobPosition.dy / maxDistance; // Y轴反转（向上为正）

  // 计算角度（范围：-180° 到 180°）
  final angle = atan2(knobPosition.dy, knobPosition.dx) * 180 / pi;

  // 计算距离（范围：0.0 到 1.0）
  final distance = knobPosition.distance / maxDistance;

  // 通知父组件数值变化
  widget.onChanged(x, y, angle, distance);
}

数学原理详解：

• 归一化处理：将像素坐标转换为标准化的-1 到 1 范围，便于游戏逻辑处理
• Y 轴反转：Flutter 的 Y 轴向下为正，游戏中通常 Y 轴向上为正，需要取负值
• 角度转换：将弧度转换为度数，更符合日常理解习惯
• 距离归一化：将实际像素距离转换为 0-1 的比例值

数值转换示意图：

实际摇杆位置              归一化后的值
┌─────────────────┐      ┌─────────────────┐
│   ●             │      │  (-1,1)    (1,1)│
│ (30,40)像素     │ ──→  │    ●            │
│       ○ (0,0)   │      │  (-0.6,0.8)     │
│                 │      │       ○ (0,0)   │
│                 │      │  (-1,-1)   (1,-1)│
└─────────────────┘      └─────────────────┘

假设最大半径为 50 像素：
x = 30/50 = 0.6
y = -40/50 = -0.8 (Y轴反转)
distance = √(30²+40²)/50 = 50/50 = 1.0
angle = atan2(40,30) = 53.13°

2.7 UI 绘制实现

Widget _buildJoystickUI() {
  return Container(
    width: widget.size,
    height: widget.size,
    // 摇杆底座的样式
    decoration: BoxDecoration(
      shape: BoxShape.circle, // 圆形
      color: Colors.grey[300], // 浅灰色背景
      border: Border.all(color: Colors.grey[600]!, width: 2), // 深灰色边框
    ),
    child: Stack(
      children: [
        // 摇杆球（可移动的部分）
        Positioned(
          // 计算摇杆球的位置：中心位置 + 偏移量 - 球的半径
          left: (widget.size / 2) + knobPosition.dx - 20,
          top: (widget.size / 2) + knobPosition.dy - 20,
          child: Container(
            width: 40, // 摇杆球直径
            height: 40, // 摇杆球直径
            decoration: BoxDecoration(
              shape: BoxShape.circle, // 圆形
              color: Colors.grey[700], // 深灰色
              border: Border.all(
                color: Colors.grey[800]!,
                width: 2,
              ), // 更深的边框
            ),
          ),
        ),
      ],
    ),
  );
}

UI 设计说明：

• Stack 布局：使用 Stack 实现摇杆球在底座上的层叠效果
• Positioned 定位：精确控制摇杆球的位置
• 圆形设计 ：使用BoxShape.circle创建完美的圆形外观
• 颜色层次：通过不同灰度值创建视觉层次感

UI 层级结构图解：

Container (摇杆底座)
├── 圆形背景 (Colors.grey[300])
├── 边框 (Colors.grey[600])
└── Stack
 └── Positioned (摇杆球)
     ├── 圆形背景 (Colors.grey[700])
     ├── 边框 (Colors.grey[800])
     └── 动态位置计算

位置计算公式：
left = (widget.size / 2) + knobPosition.dx - 20
top = (widget.size / 2) + knobPosition.dy - 20

其中：20 = 摇杆球半径

---

第三部分：实际应用与扩展

3.1 性能优化技巧

使用 const 构造函数

const VirtualJoystick({
  super.key,
  required this.onChanged,
  this.size = 120.0,
});

优化说明：使用 const 构造函数可以减少不必要的组件重建，提高性能。

避免频繁的 setState 调用

// 使用节流技术减少更新频率
Timer? _updateTimer;

void _throttledUpdate() {
  _updateTimer?.cancel();
  _updateTimer = Timer(const Duration(milliseconds: 16), () {
    setState(() {});
  });
}

性能提升：通过节流控制更新频率，避免过度重绘影响性能。

3.2 扩展功能实现

多摇杆支持

class DualJoystickGamepad extends StatefulWidget {
  @override
  Widget build(BuildContext context) {
    return Row(
      mainAxisAlignment: MainAxisAlignment.spaceEvenly,
      children: [
        VirtualJoystick(onJoystickChanged: _updateLeftJoystick),
        VirtualJoystick(onJoystickChanged: _updateRightJoystick),
      ],
    );
  }
}

按钮集成

Widget _buildActionButtons() {
  return Column(
    children: [
      Row(
        children: [
          _buildActionButton('A', Colors.green),
          _buildActionButton('B', Colors.red),
        ],
      ),
      Row(
        children: [
          _buildActionButton('X', Colors.blue),
          _buildActionButton('Y', Colors.yellow),
        ],
      ),
    ],
  );
}

3.3 实际应用场景

游戏控制

void _handleGameControl(double x, double y, double angle, double distance) {
  // 移动控制
  if (distance > 0.1) { // 死区设置
    final speed = distance * maxSpeed;
    final directionX = x * speed;
    final directionY = y * speed;

    // 更新游戏角色位置
    gameCharacter.move(directionX, directionY);
  }

  // 旋转控制
  if (distance > 0.5) {
    gameCharacter.rotate(angle);
  }
}

通过触摸输入动态控制游戏角色的移动和旋转

机器人控制

void _handleRobotControl(double x, double y) {
  // 差动驱动算法
  final leftMotor = (y + x) * maxPower;
  final rightMotor = (y - x) * maxPower;

  // 发送控制指令
  robotController.setMotorPower(leftMotor, rightMotor);
}

差动驱动算法是一种用于控制移动机器人的运动方式，尤其是在轮式机器人中。该算法通过操控两个独立驱动的轮子（通常位于机器人两侧）来实现转向和移动。

---

代码

完整代码

github.com/ducafecat/f...

参考项目中的 lib/gamepad_easy.dart 和 lib/main.dart 文件。

小结

通过本课程，您已掌握了核心技术如Flutter手势检测、坐标转换和数学计算，以及完整的虚拟摇杆组件开发能力。这些技能使您能够在移动游戏、机器人控制、虚拟现实交互和工业控制系统等领域实现实际应用。

未来，您可以探索进阶方向，包括多摇杆支持、自定义样式和动画、复杂交互设计以及完整控制框架的构建。这将进一步提升您的开发能力，助您在Flutter的世界中开辟更广阔的前景。希望您能将所学应用于更具挑战性的项目中！
