个人项目介绍:语音识别小助手

一、项目内容

  • 基于STM32F103RCT6制作了一款集语音识别、按键控制、信息显示、温湿度监测等多功能于一体的智能设备,满足多样化的交互需求。

二、个人工作内容

  • 依据项目需求,选定 STM32F103RCT6 单片机、SU-03T语音识别模组、AHT25 温湿度传感器等核心元件,区分供电、串口通信、交互、传感等电路功能模块完成原理图与 PCB 设计。整理Bom清单、gerber文件、原理图文件、PCB位号图等PCB工艺文件并进行投板。完成硬件的焊接与调试。

三、项目成果

  • 语言识别小助手经USB电源供电,可以通过语音或者按键手动控制来实现唤醒彩灯、测量室内温湿度的效果,相关数据、指令等信息通过1.47寸屏幕显示出来。语音识别模块、温湿度传感器模块、LCD模块的通信方式分别是UART、IIC、SPI。

四、电路图

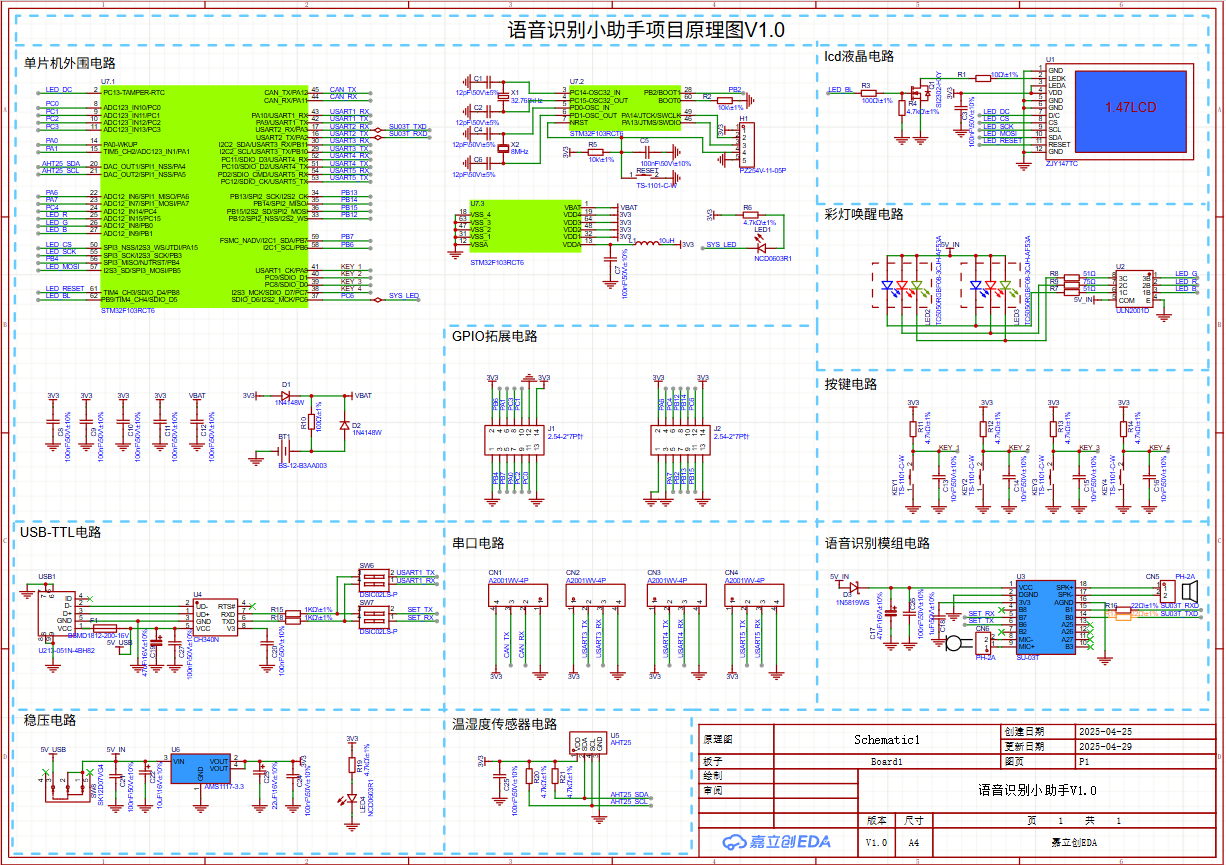

(一)原理图

(二)PCB图

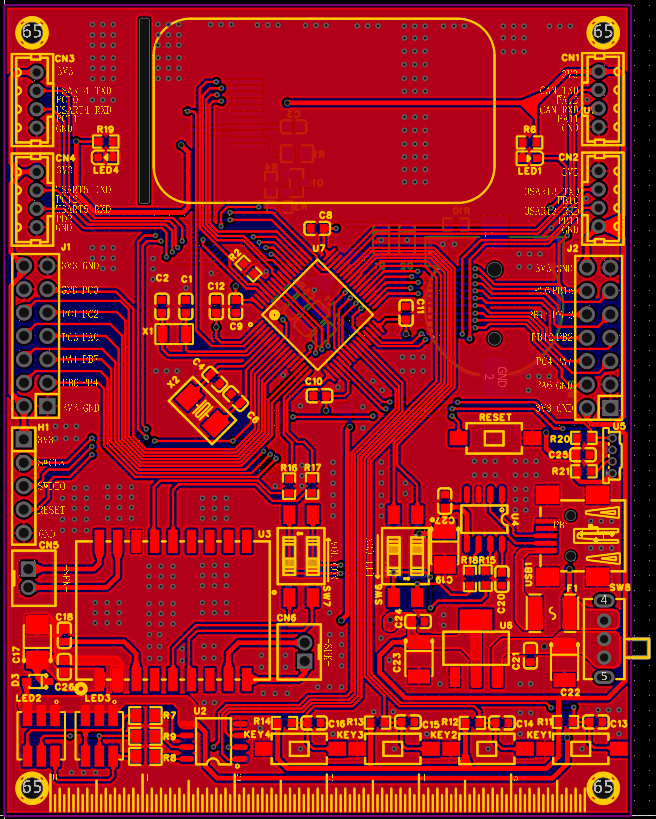

1、顶层

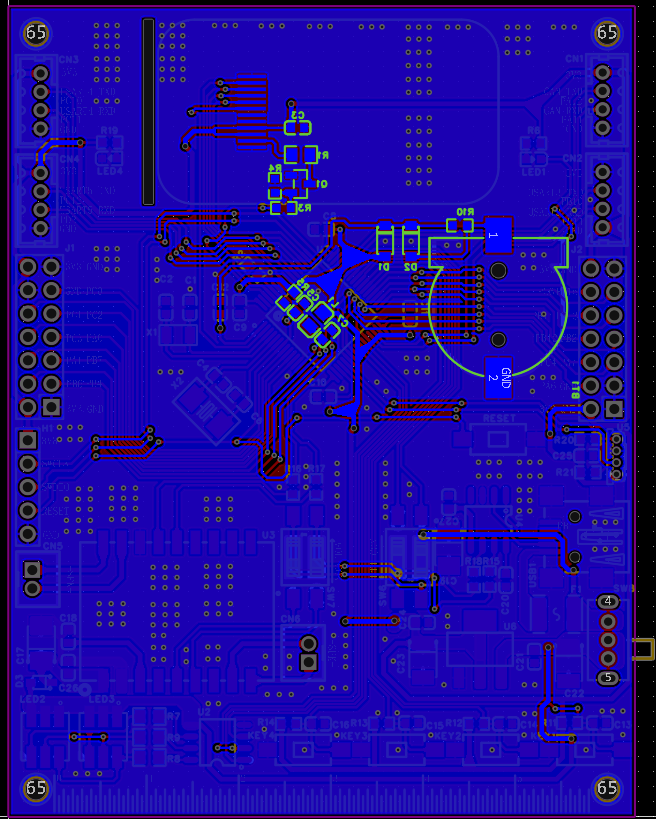

2、底层

(三)实物图

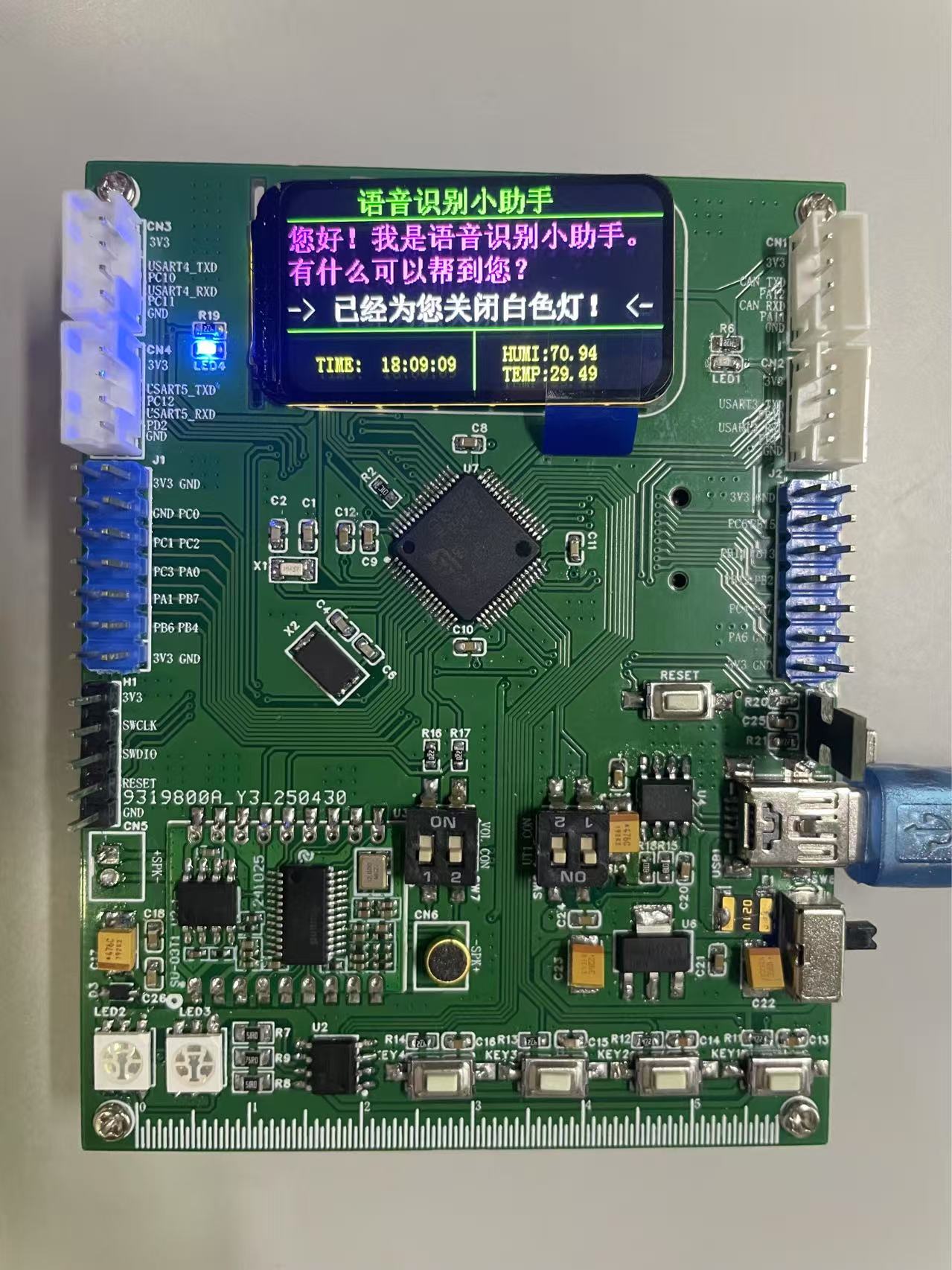

1、正面

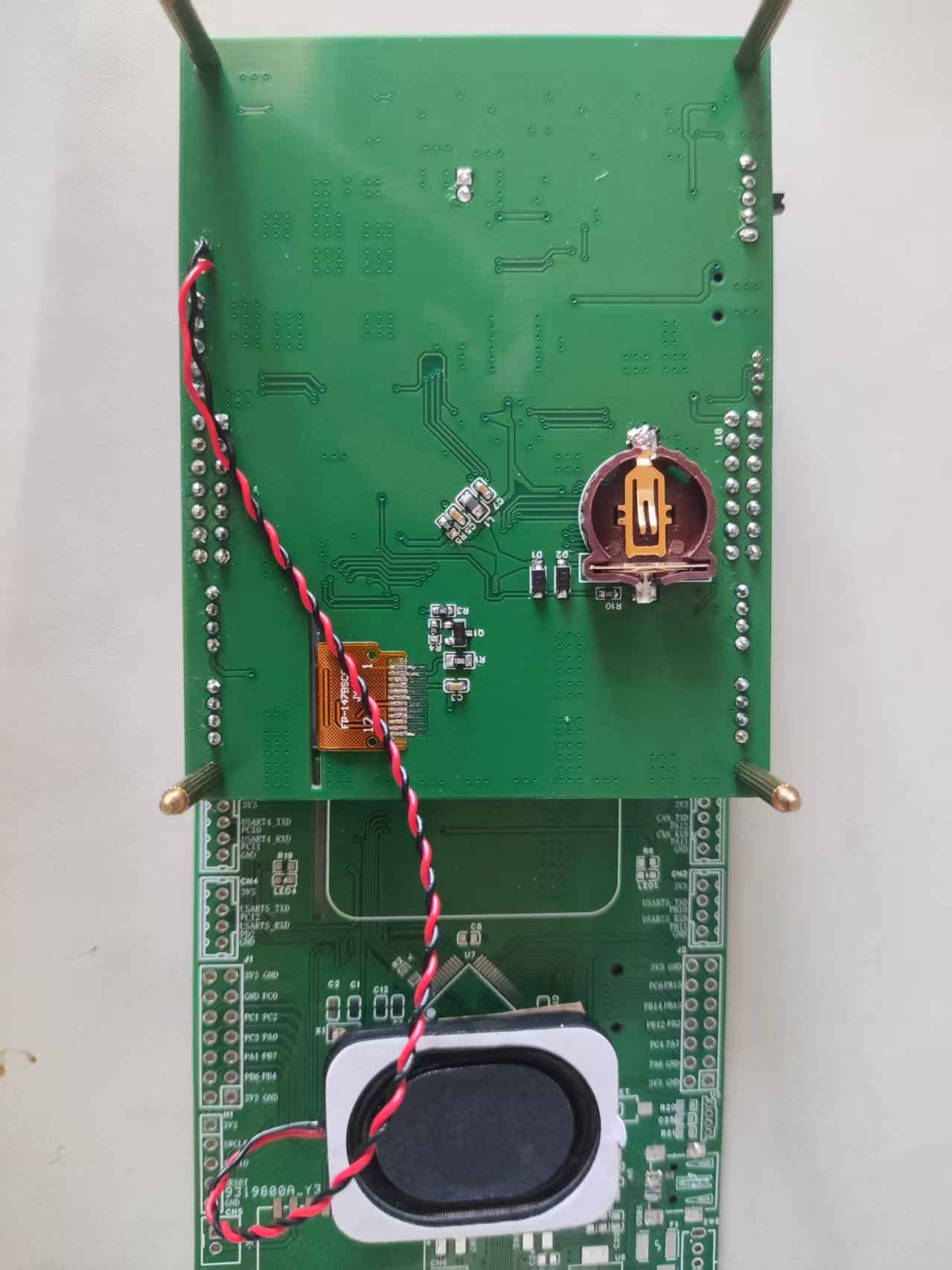

2、背面
