Apache ECharts 雷达图详解

Apache ECharts 雷达图详解:参数解析与实战应用

雷达图(Radar Chart)是展示多维数据的利器,特别适合能力评估、属性对比等场景。Apache ECharts 提供了强大的雷达图实现,下面深入解析其核心参数及使用场景。


一、基础结构解析

一个完整的雷达图包含两层配置:雷达坐标系(radar)数据系列(series-radar)

javascript

css 复制代码
option = {
  radar: { ... }, // 雷达坐标系配置
  series: [
    {
      type: 'radar',
      data: [ ... ] // 具体数据
    }
  ]
};

二、雷达坐标系核心参数 (radar)

参数 类型 作用 典型场景
indicator Array 定义雷达各维度的名称和最大值 [{ name: '销售', max: 6500 }, ...]
center Array 雷达图中心位置 ['50%', '50%'] 居中显示
radius Number/String 雷达图半径 '75%' 自适应容器
startAngle Number 起始角度(12点钟方向为0) 90(从3点钟方向开始)
splitNumber Number 坐标轴分割段数 4(形成4个同心圆)
shape String 雷达图形状 'polygon'(多边形)/'circle'(圆形)
axisName Object 维度名称样式 { color: '#333', fontSize: 14 }
axisLine Object 坐标轴线样式 { show: true, lineStyle: { ... } }
splitLine Object 分割线样式 { lineStyle: { type: 'dashed' } }
splitArea Object 背景区域样式 { show: true, areaStyle: { ... } }

关键场景说明:

  • indicator.max:动态数据场景中,可设置为各维度数据的最大值,保证比例统一
  • splitArea:使用浅色填充背景区域,增强数据对比的视觉引导
  • shape: 'polygon' :更符合传统雷达图认知,适合能力评估模型

三、数据系列核心参数 (series-radar)

参数 类型 作用 典型场景
data Array 系列数据 [{ value: [4300, 3000, ...], name: '预算' }]
symbol String 数据点标记类型 'circle', 'rect', 'none'
symbolSize Number 标记大小 8(value) => value/1000 动态大小
lineStyle Object 线条样式 { width: 2, type: 'solid' }
areaStyle Object 填充区域样式 { color: 'rgba(255, 0, 0, 0.6)' }
label Object 数据标签 { show: true, formatter: '{c}' }

高级用法:

javascript

less 复制代码
areaStyle: {
  color: new echarts.graphic.RadialGradient(0.5, 0.5, 1, [
    { offset: 0, color: 'rgba(255, 0, 0, 0.8)' },
    { offset: 1, color: 'rgba(255, 0, 0, 0.2)' }
  ])
} // 创建径向渐变填充

echarts.apache.org/zh/option.h...


四、典型应用场景与参数组合

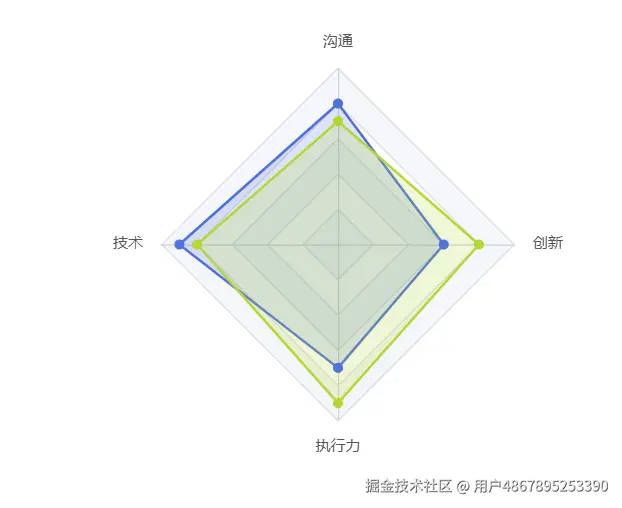

1. 员工能力评估

javascript

css 复制代码
radar: {
  indicator: [
    { name: '沟通', max: 10 },
    { name: '技术', max: 10 },
    { name: '执行力', max: 10 },
    { name: '创新', max: 10 }
  ],
  splitArea: { show: true } // 显示背景色带
},
series: [{
  type: 'radar',
  data: [
    { value: [8, 9, 7, 6], name: '张三' },
    { value: [7, 8, 9, 8], name: '李四' }
  ],
  areaStyle: { opacity: 0.2 } // 半透明填充便于重叠比较
}]

2. 产品参数对比

javascript

css 复制代码
radar: {
  shape: 'circle', // 圆形坐标系
  axisName: {
    formatter: '{value}分',
    fontSize: 10 // 小字号适应多维度
  }
},
series: [{
  symbol: 'rect', // 方形标记点
  label: { show: true }, // 显示具体数值
  lineStyle: { width: 1 } // 细线减少视觉干扰
}]

3. 实时监控仪表盘

javascript

css 复制代码
radar: {
  splitNumber: 5, // 更多层级
  axisLine: { show: true } // 强调轴线
},
series: [{
  data: [{
    value: [85, 70, 92, 60],
    lineStyle: { color: '#FF9800' }, // 警告色
    areaStyle: { color: 'rgba(255,152,0,0.3)' }
  }]
}]

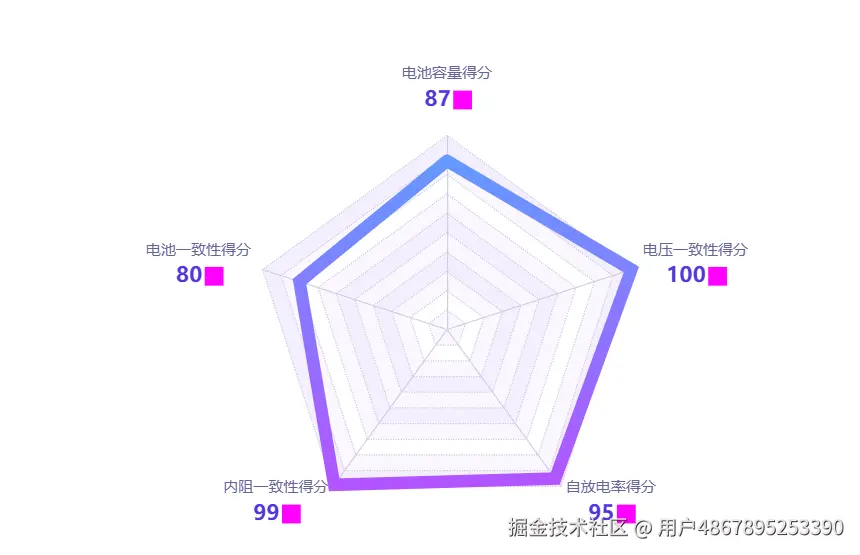

4、智能车盘

css 复制代码
import * as echarts from 'echarts';

var chartDom = document.getElementById('main');
var myChart = echarts.init(chartDom);
var option;

let values = [87, 80, 99, 95, 100];

let indicatorList = [  { name: '电池容量得分', max: 100 },  { name: '电池一致性得分', max: 100 },  { name: '内阻一致性得分', max: 100 },  { name: '自放电率得分', max: 100 },  { name: '电压一致性得分', max: 100 }];

option = {
  radar: {
    // shape: 'circle',
    // startAngle: 60,
    center: ['50%', '50%'],
    radius: '55%',
    closed: true,
    name: {
      textStyle: {
        color: '#65639C',
        borderRadius: 3,
        padding: [3, -5]
      },
      rich: {
        a: {
          // 名字
          color: '#65639C',
          align: 'center',
          lineHeight: 20,
          fontSize: 12
        },
        b: {
          // 数据
          color: '#5137DF',
          align: 'center',
          // backgroundColor: '#666',
          fontSize: 17,
          fontWeight: 600,
          padding: 2,
          borderRadius: 4
        },
        c: {
          // 箭头
          align: 'center',
          width: 15,
          height: 15,
          fontSize: 10,
          backgroundColor: '#ff00ff'
          // backgroundColor: { // 重点在这设置图片
          //   image: this.whereUse === 'all' ? AllIcon : this.whereUse === 'mental' ? MentalIcon : ''
          // }
        }
      },
      formatter: (a, b) => {
        console.log(
          '显示的数值',
          a,
          b,
          indicatorList.map((item) => item.name).indexOf(a)
        );
        const val = values[indicatorList.map((item) => item.name).indexOf(a)];
        return `{a|${a}}\n{b|${val}}{c|}`;
      }
    },
    axisLine: {
      lineStyle: {
        color: '#CEC9E5',
        type: 'dotted',
        dashOffset: 15
      }
    },
    indicator: indicatorList,
    splitArea: {
      show: true,
      areaStyle: {
        color: ['#FAF7FF', '#fff', '#FAF7FF', '#F5EFFF', '#FAF7FF', '#F5EFFF'] // 图表背景的颜色
      }
    },
    splitLine: {
      show: true,
      lineStyle: {
        width: 1,
        type: 'dotted',
        color: '#CEC9E5' // 设置网格的颜色
      }
    },
    triggerEvent: true,
    // shape: 'circle'
    splitNumber: 10
  },
  series: [
    // { 5.0之前使用这个使得首尾相连
    //   name: '首尾相连',
    //   type: 'radar',
    //   // radarIndex: 1,
    //   z: 1,
    //   symbolSize: 0,
    //   symbol: 'diamond',
    //   // symbolRotate: 180,
    //   data: [{
    //     value: values,
    //     name: '闭合',
    //     itemStyle: {
    //       normal: {
    //         color: '#639AFF'
    //       }
    //     }
    //   }]
    // },
    {
      name: '雷达图',
      type: 'radar',
      symbolSize: 0,
      // radarIndex: 2,
      z: 2,
      // areaStyle: {normal: {}},
      data: [
        {
          value: values,
          name: '当前部门',
          emphasis: {
            label: {
              show: true,
              color: '#fff',
              fontSize: 14,
              backgroundColor: '#0D1B42',
              borderRadius: 5,
              padding: 3,
              shadowBlur: 3
            }
          },
          itemStyle: {
            normal: {
              color: '#639AFF',
              lineStyle: {
                width: 10
              }
            }
          },
          lineStyle: {
            width: 10,
            // type: [6, 10],
            color: new echarts.graphic.LinearGradient(0, 0, 0, 1, [ // 设置渐变色
              { offset: 0, color: '#639AFF' },
              { offset: 1, color: '#B353FF' }
            ]),
            cap: 'round',
            join: 'miter',
            miterLimit: 5
          }
        }
      ]
    }
  ]
};

option && myChart.setOption(option);

五、最佳实践技巧

  1. 维度控制:5-8个维度为最佳,过多会导致图形复杂

  2. 颜色策略 :使用半透明填充(areaStyle.opacity: 0.3-0.6)提升重叠区域辨识度

  3. 动态响应 :结合resize事件更新radiuscenter

  4. 异常突出 :通过symbolSize回调放大异常值标记:

    javascript

    javascript 复制代码
    symbolSize: function(val) {
      return val.some(v => v < 60) ? 10 : 6; // 异常值放大
    }

完整配置示例见 ECharts 官方示例:雷达图示例库

掌握这些参数组合,即可高效构建业务场景所需的专业雷达图,在清晰传达多维数据对比的同时,保持视觉美观性。
