【Vue3 实战】从0到1封装一个“框选截图”组件,顺便聊聊 html2canvas 的那些“坑”

🧠 背景:为啥我要做这么一个"框选"组件?

嗨,大家好!最近在捣鼓我们的在线教育平台,产品经理又提了个"亿点点"细节的需求。

我们的平台有个核心功能:组卷。用户上传的试卷通常是图片,wordpdf格式,我们希望用户能更"智能"地与试卷交互。具体来说,就是用户能在一个单独区域容器上,用鼠标框选任意一个区域,然后对这个区域进行后续操作,比如:

  • 识别文字:把框里的题目文本提取出来。
  • 转为公式 :如果框里是数学公式,就用 MathJaxLaTeX 渲染出来。
  • 去搜题:拿着框出来的题目,直接在我们的题库里搜索。

听起来是不是很酷?但问题来了,前端怎么实现这个框选并把框内内容"抠"出来的功能呢?

最开始我想到的方案是:

  1. 用一个 div 模拟选框。
  2. 记录下选框的 x, y, width, height 坐标。
  3. 把坐标和整张大图的 URL 一起传给后端。
  4. 让后端去切图...

但这个方案很快被否决了。因为我们的"试卷"不仅仅是一张静态图片,它可能是一个包含了富文本、SVG图标等复杂元素的 DOM 容器。后端切图的方案,显然无法应对这种动态的 DOM 结构。

所以,担子又回到了前端这边。我需要封装一个 Vue 组件,它必须能:

  • ✅ 允许用户在任意内容上进行拖拽画框。
  • ✅ 画框结束后,能将框内所见即所得的内容,精准地截取成一张图片(base64格式)。
  • ✅ 对外暴露清晰的 API,方便父组件获取截图数据和选区坐标。

于是,ImageRegionSelector.vue 的开发之旅,就此开始。


💡 API 设计:一个好组件,从清晰的"接口"开始

在写下第一行代码前,我先规划了一下这个组件的"门面",也就是它的 propsemits

Props

考虑到灵活性,我没有用 props 来接收图片URL,而是选择了更强大的 <slot>

xml 复制代码
<template>
  <div class="image-region-selector-container">
    <div class="content-area">
      <slot></slot> <!-- 把需要被框选的内容放这里 -->
    </div>
    <!-- ... -->
  </div>
</template>

这样做的好处是,组件的使用者可以往里面塞任何东西,一张<img>、一个word文档或pdf文档容器,甚至另一个 Vue 组件。我们的框选组件只负责提供"框选和截图"的能力,不关心内容本身是什么,完美实现了逻辑和视图的分离。

Emits

组件需要和父组件"沟通",emits 就是它的嘴巴。我设计了三个核心事件:

  • select-region:当用户完成一次有效的框选后触发,参数是选区的几何信息 { x, y, width, height }
  • action:当用户点击截图后出现的功能按钮(如"识别文字")时触发,参数是 { actionType, region },方便父组件知道用户想干嘛。
  • capture:当截图成功后触发,参数是图片的 base64 数据。这是最重要的产出物。
ini 复制代码
const emit = defineEmits([
  'select-region',
  'action',
  'capture',
])

🛠️ 核心实现:三步走,完成与鼠标的"华尔兹"

整个组件的核心,就是响应用户的鼠标操作,并实时地在界面上反馈。我把它拆解为三步:

第一步:按下鼠标(MouseDown)- 舞曲的开始

一切从 mousedown 事件开始。当用户在内容区域按下鼠标时,我们需要做好准备工作。

ini 复制代码
const handleMouseDown = (event: MouseEvent) => {
  // 只响应鼠标左键
  if (event.button !== 0) return;

  // 标记开始绘制
  isDrawing.value = true;
  // 清理上一次的选框和按钮
  showActionButtons.value = false;
  selectionRect.value = { x: 0, y: 0, width: 0, height: 0 };

  // 计算并记录起始点相对于内容区域的坐标
  const contentRect = contentRef.value.getBoundingClientRect();
  startPos.value = {
    x: event.clientX - contentRect.left,
    y: event.clientY - contentRect.top
  };

  // 关键:在 document 上添加监听器
  document.addEventListener('mousemove', handleMouseMove);
  document.addEventListener('mouseup', handleMouseUp);
}

这里有个关键点 :为什么 mousemovemouseup 事件要监听在 document 上,而不是内容区域 contentRef 上?如果监听器只在 contentRef 上,当用户拖拽过快,鼠标指针移出了 contentRef 的范围,mousemove 事件就会中断,选框会"卡"住不动,体验极差。绑定在 document 上则可以保证,无论鼠标跑到天涯海角,我们都能捕捉到它的轨迹。

第二步:移动鼠标(MouseMove)- 绘制与计算

当鼠标移动时,我们需要实时计算选框的位置和尺寸。

ini 复制代码
const handleMouseMove = (event: MouseEvent) => {
  if (!isDrawing.value) return;

  // 获取当前鼠标的相对坐标
  const contentRect = contentRef.value.getBoundingClientRect();
  currentPos.value = {
    x: event.clientX - contentRect.left,
    y: event.clientY - contentRect.top
  };

  // 无论从哪个方向画,都能正确计算出左上角坐标(x1, y1)和宽高
  const x1 = Math.min(startPos.value.x, currentPos.value.x);
  const y1 = Math.min(startPos.value.y, currentPos.value.y);
  const x2 = Math.max(startPos.value.x, currentPos.value.x);
  const y2 = Math.max(startPos.value.y, currentPos.value.y);

  // 更新响应式数据 selectionRect
  selectionRect.value = {
    x: x1,
    y: y1,
    width: x2 - x1,
    height: y2 - y1
  };
}

通过 Math.minMath.max,我们巧妙地解决了用户可能从右下角往左上角画,或者其他任意方向画框的问题。selectionRect 是一个 ref,它的变化会通过一个 computed 属性 selectionBoxStyle 自动应用到选框 divstyle 上,实现视图的实时更新。

第三步:松开鼠标(MouseUp)- 尘埃落定,开始截图

ini 复制代码
const handleMouseUp = async () => {
  if (!isDrawing.value) return;

  isDrawing.value = false;
  document.removeEventListener('mousemove', handleMouseMove);
  document.removeEventListener('mouseup', handleMouseUp);

  if (selectionRect.value.width > 5 && selectionRect.value.height > 5) {
    emit('select-region', selectionRect.value);
    showActionButtons.value = true;

    const imageData = await captureSelectedRegion();
    if (imageData) {
      emit('capture', imageData);
    }
  }
};

这里做了一个简单的有效性判断(宽高大于5像素),避免了用户误点击触发后续一堆操作。最核心的是 await captureSelectedRegion() ,它负责执行截图这一"黑魔法"。

🧩 重头戏:html2canvas 是如何把 DOM 变成图片的?

截图功能,我选择了久经考验的 html2canvas 库。它的原理是解析 DOM 结构和 CSS 样式,然后在 <canvas> 上进行绘制,相当于对网页进行了一次"像素级"复刻。

实现代码如下:

typescript 复制代码
import html2canvas from 'html2canvas';

const captureSelectedRegion = async (): Promise<string | null> => {
  if (!contentRef.value) return null;

  try {
    // 1. 对整个内容区域进行截图
    const canvas = await html2canvas(contentRef.value, {
      useCORS: true, // 允许跨域图片
      scale: window.devicePixelRatio || 1, // 提高在高分屏下的清晰度
      logging: false, // 关闭控制台日志
      ignoreElements: (element) => element === selectionBoxRef.value, // 忽略选框本身
    });

    // 2. 在内存中创建第二个canvas,用于裁剪
    const croppedCanvas = document.createElement('canvas');
    const croppedCtx = croppedCanvas.getContext('2d');
    if (!croppedCtx) return null;

    // ...后续有对小尺寸截图的特殊处理...

    croppedCanvas.width = selectionRect.value.width;
    croppedCanvas.height = selectionRect.value.height;

    // 3. 使用 drawImage 的裁剪能力,将大图的一部分绘制到小图上
    croppedCtx.drawImage(
      canvas, // 源canvas
      selectionRect.value.x, selectionRect.value.y, // 从源canvas的这个坐标开始裁剪
      selectionRect.value.width, selectionRect.value.height, // 裁剪的尺寸
      0, 0, // 绘制到目标canvas的(0,0)位置
      selectionRect.value.width, selectionRect.value.height // 绘制的尺寸
    );

    // 4. 将裁剪后的canvas转换为base64数据
    return croppedCanvas.toDataURL('image/png');
  } catch (error) {
    console.error('html2canvas捕获区域失败:', error);
    return null;
  }
};

🎬 实现效果

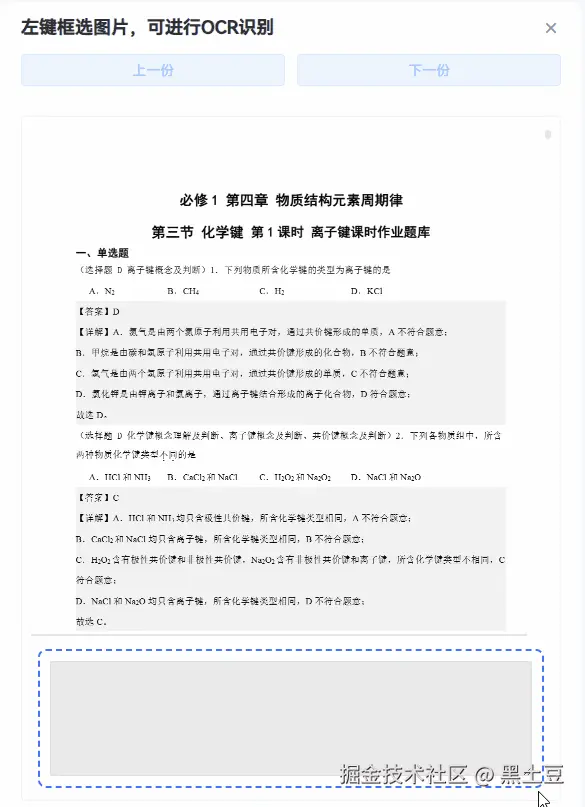

所有的一切都只为下面的最终效果,那我们一起来看看最终实现的效果吧。如下:

📌 踩坑记录

1、截图模糊问题

解决方案:在Retina等高分屏上,直接截图会发虚。原因是CSS像素和物理像素不一致。解决方案是在 html2canvas 的配置中加入 scale: window.devicePixelRatio || 1,让它按照设备的物理像素密度进行渲染,截图瞬间就清晰了。

2、选框自己也被截图了

解决方案:第一次实现时,截出来的图上总带着那个半透明的蓝色选框,非常尴尬。好在 html2canvas 提供了 ignoreElements 配置项。通过一个返回布尔值的函数,我们可以精准地告诉它:"嘿,看到这个选框 了吗?忽略它!"

3、截图太小导致后端识别失败

解决方案:有的用户可能只框选了很小一块区域,比如 20x20 像素。这样小的图片发给OCR接口,识别率几乎为零。为了"体谅"后端同学,我加了一个处理:如果截图尺寸小于某个阈值(比如 300x100),就创建一个标准尺寸的白色底图,然后把小截图居中绘制上去。这样,我们交付的图片总是"体面"的。

✨ 总结:一个组件的诞生

至此,一个功能完善、体验良好、考虑周全的 ImageRegionSelector.vue 组件就诞生了。

回顾一下它的核心设计:

  • 职责分离 :通过 <slot> 将内容与组件能力解耦,使其更通用。
  • 精确交互 :利用 document 监听和 getBoundingClientRect 实现了精准、流畅的跨区域鼠标追踪。
  • 像素级复刻 :借助 html2canvas 将复杂 DOM 转为图片,并通过二次 canvas 实现裁剪。
  • 魔鬼在细节 :处理高分屏模糊、忽略特定元素、小尺寸图片兜底、事件清理(记得在 onUnmounted 中)......

封装组件的过程,远不止是代码的堆砌,它更像是一场与需求、技术和用户体验的博弈。每一次踩坑和优化,都是一次宝贵的成长。

如果需要该框选组件的完整代码请在评论区提出,我将一一给到大家,嘻嘻。

希望这篇文章能对同样需要实现类似功能的你,有所启发。如果你有更好的想法,欢迎在评论区交流!
