总 ：STM32------学习总纲
参考资料：
stm32芯片资料STM32F103ZET6(English)
一、时钟树

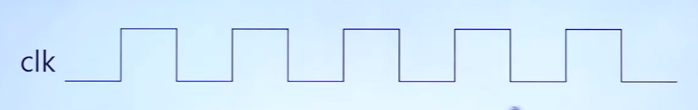

1.1 什么是时钟（单片机）
1.2 时钟树（F1）
其他系列看B站视频。

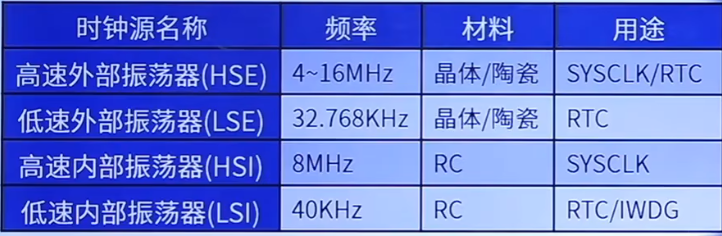

1.2.1 振荡器
RC：RC振荡器

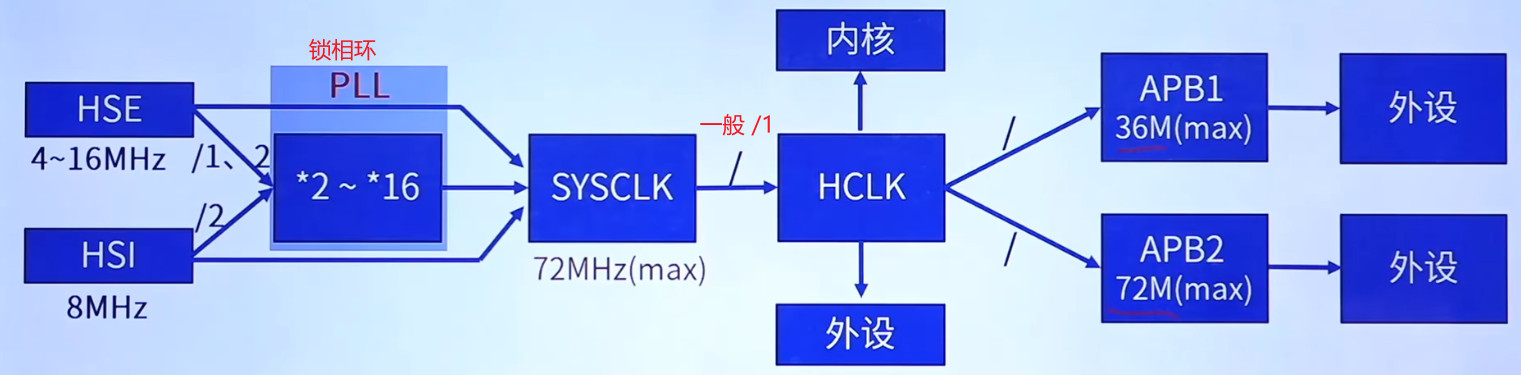

1.2.2 时钟树简图

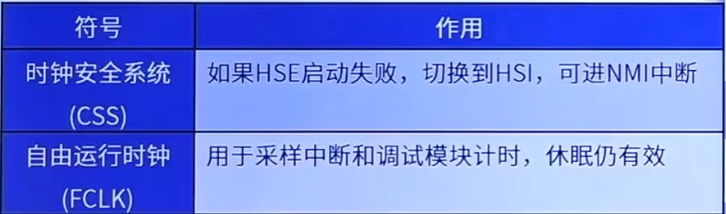

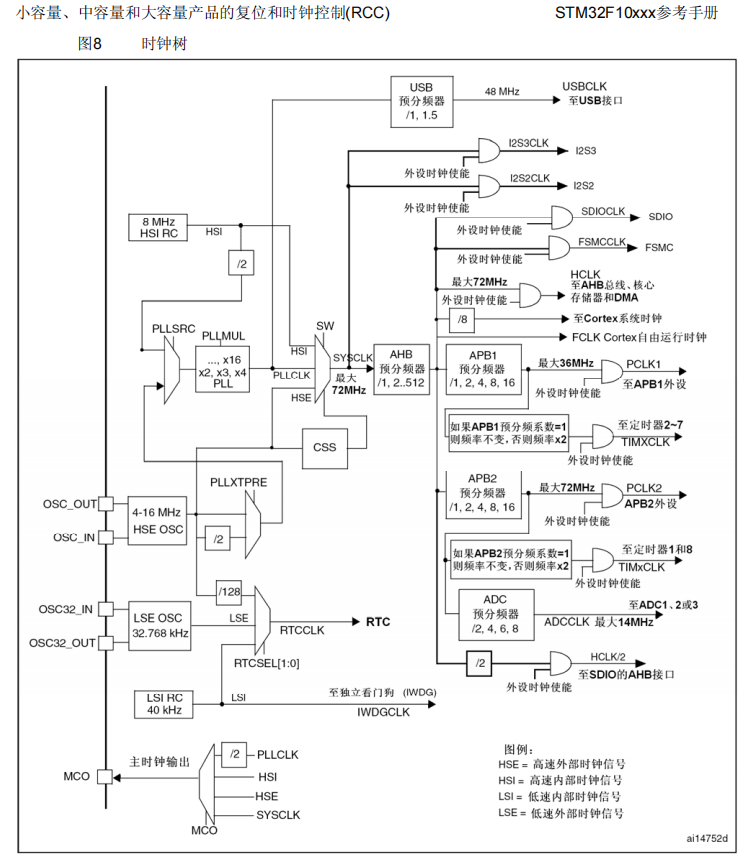

1.2.3 参考手册分析
外部高速晶振（High speed External）
，
外部低速晶振（Low speed External）
，

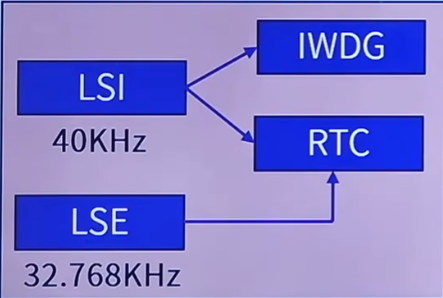

内部高速晶振（High speed Internal），内部低速晶振（Low speed Internal）

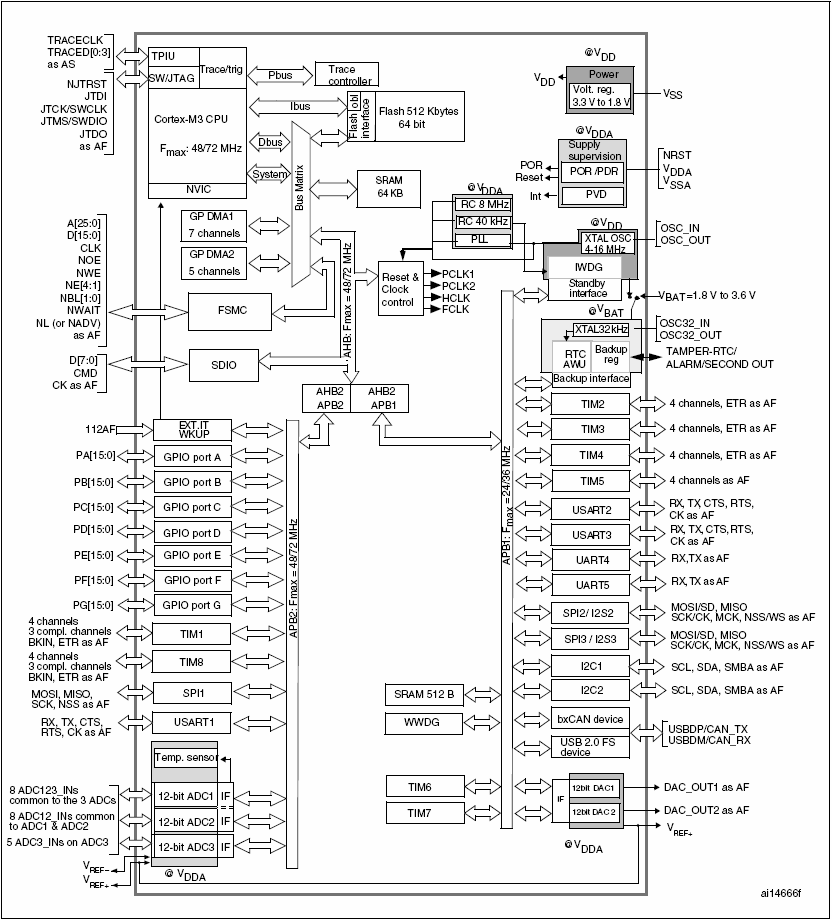

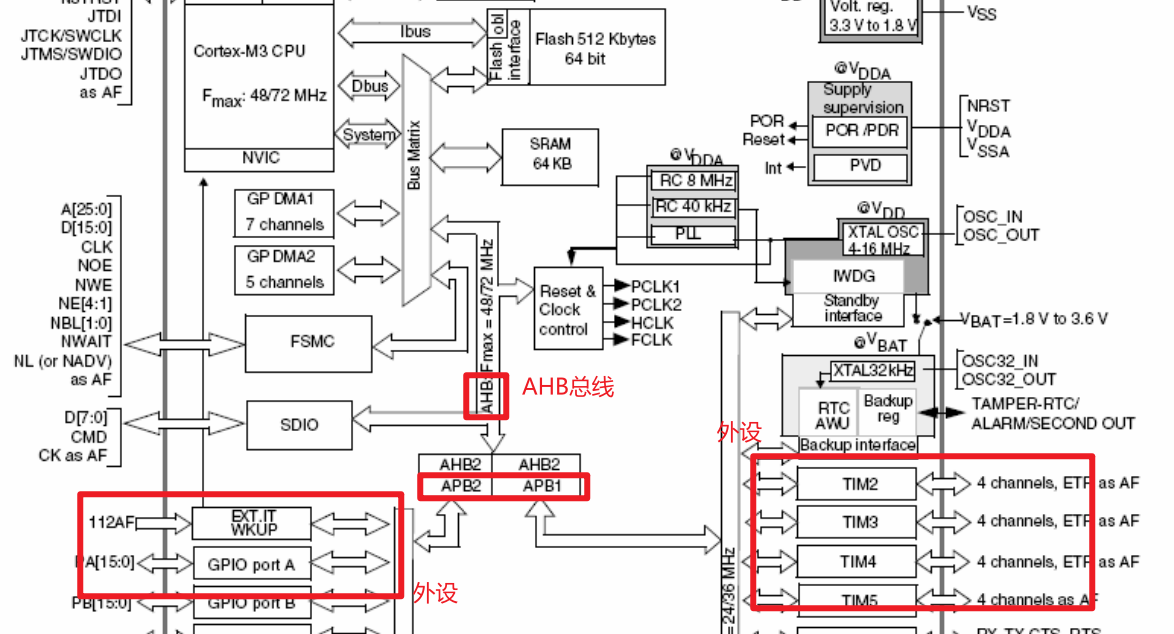

1.2.4 芯片手册总线
AHB、APB1、APB2
1.2.5 配置时钟树 HAL 库函数
|---------------------|-----------------------------|----------------------------------------------------------------------------|
| 时钟源、锁相环 | HAL_RCC_OscConfig() |
|
| 系统时钟、总线 | HAL_RCC_ClockConfig() |
|
| 使能外设时钟 | __HAL_RCC_PPP_CLK_ENABLE() | 为了低功耗，默认不使能外设时钟。 |
| 拓展外设时钟（RTC/ADC/USB） | HAL_RCCEx_PeriphCLKConfig() | 外设时钟配置，不同系列外设配置不同 |
（F4，F7，H7）具体配置看参考手册和芯片手册具体总线时钟配置

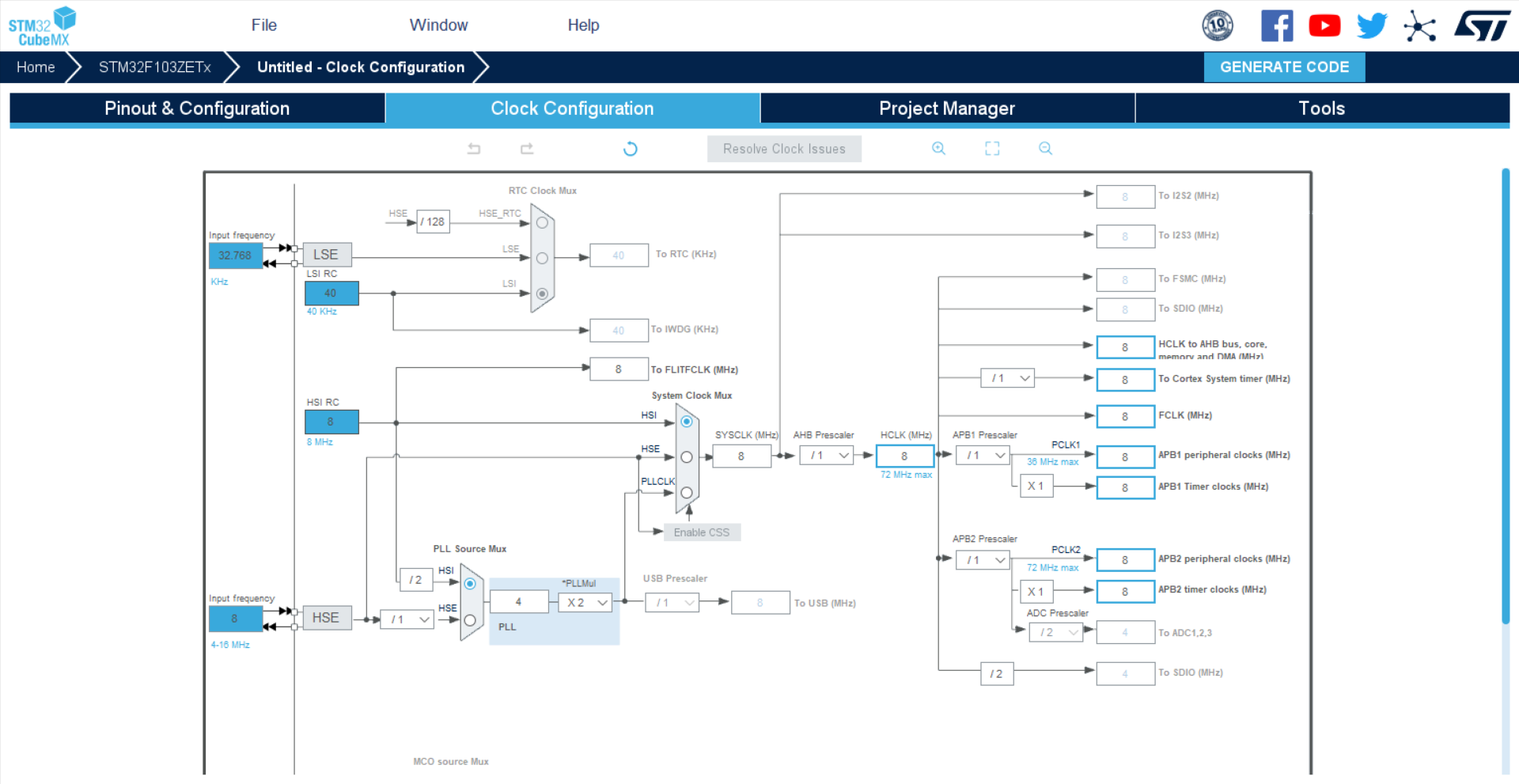

1.2.6 STM32CubeMX 时钟树配置页面
二、配置系统时钟（F1）

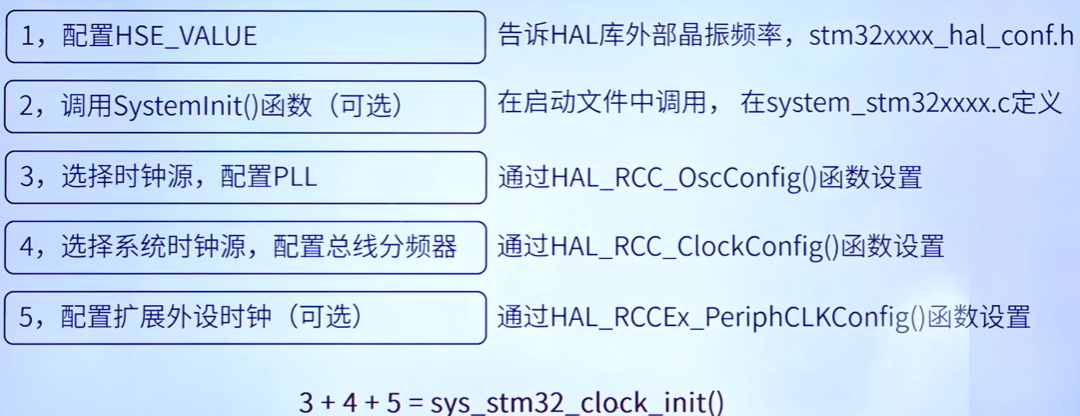

2.1 系统时钟配置步骤简图
H7系列才在sys_stm32_clock_init()中有第5步。

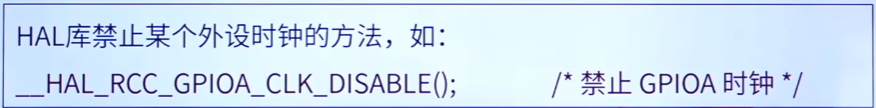

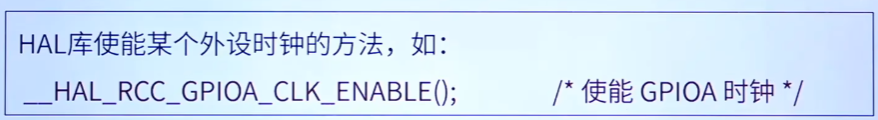

2.2 外设时钟使能和失能
2.3 sys_stm32_clock_init()
一般靠以下两个HAL库函数实现

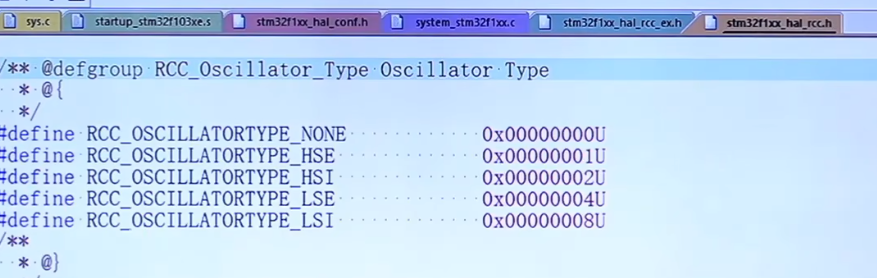

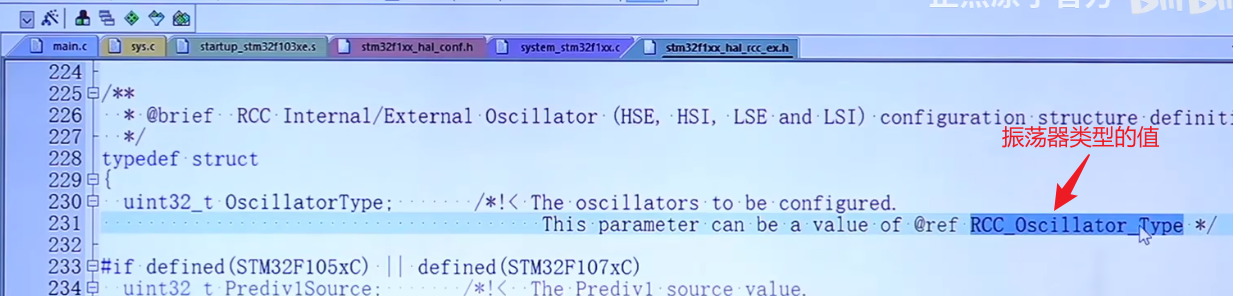

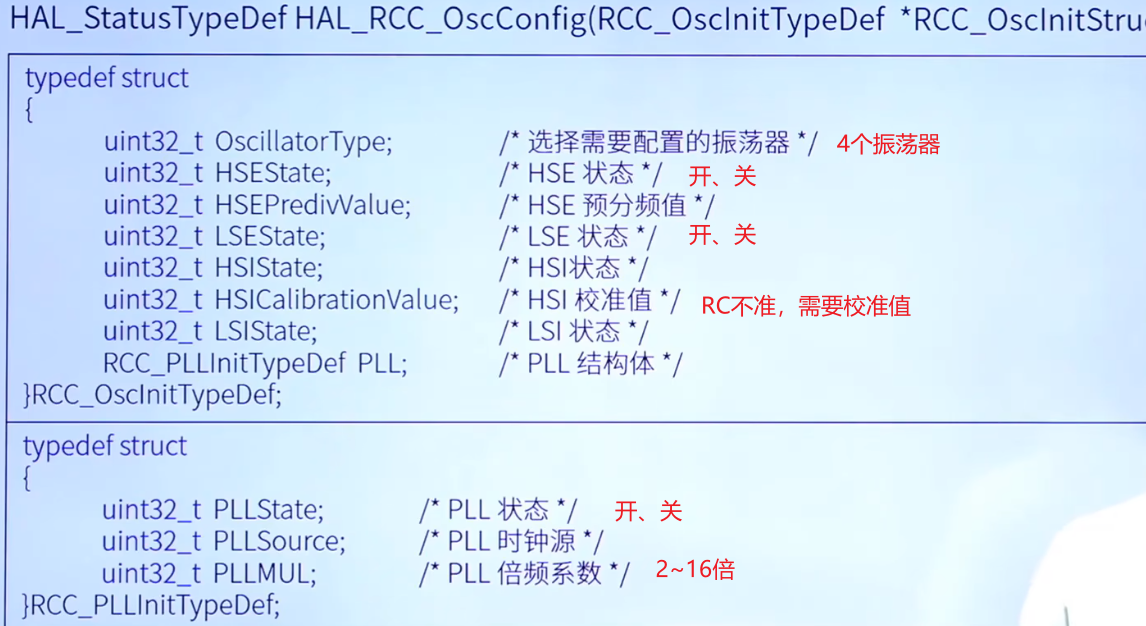

2.3.1 HAL_RCC_OscConfig()
即 控制寄存器。

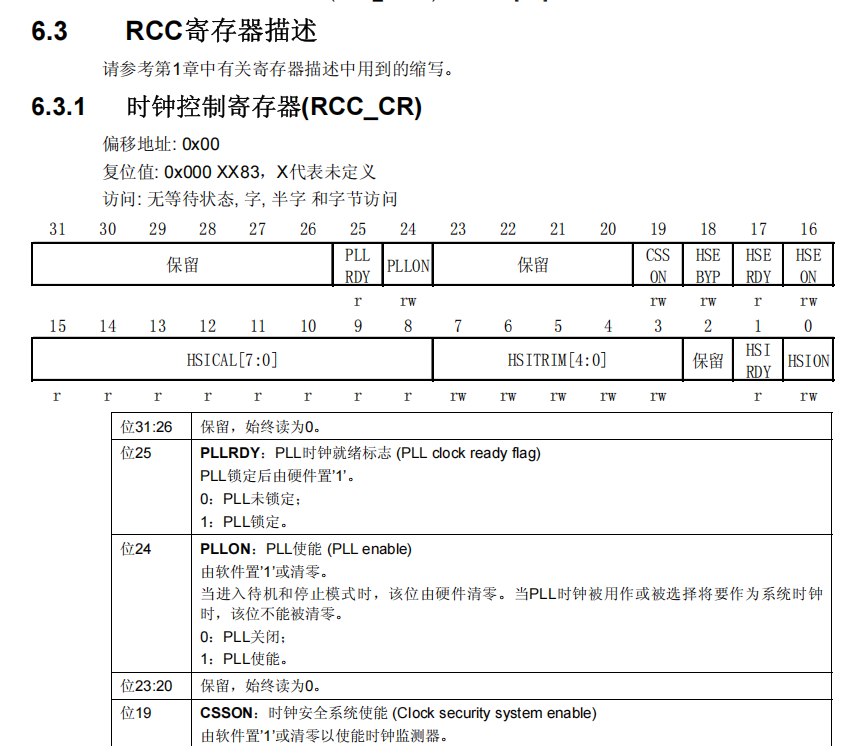

参考手册中的RCC寄存器描述

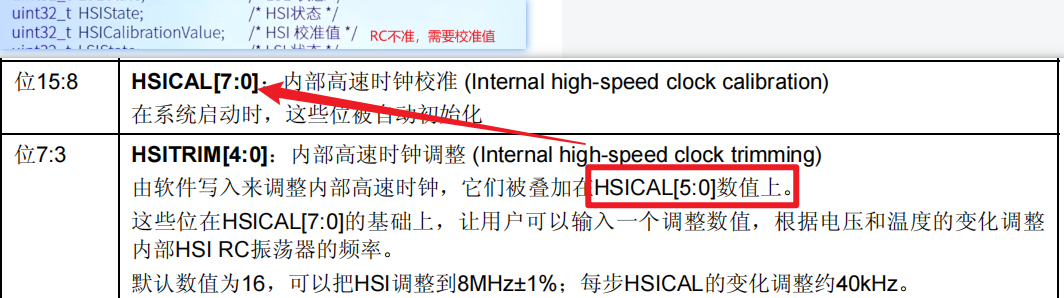

例如HSI校准：

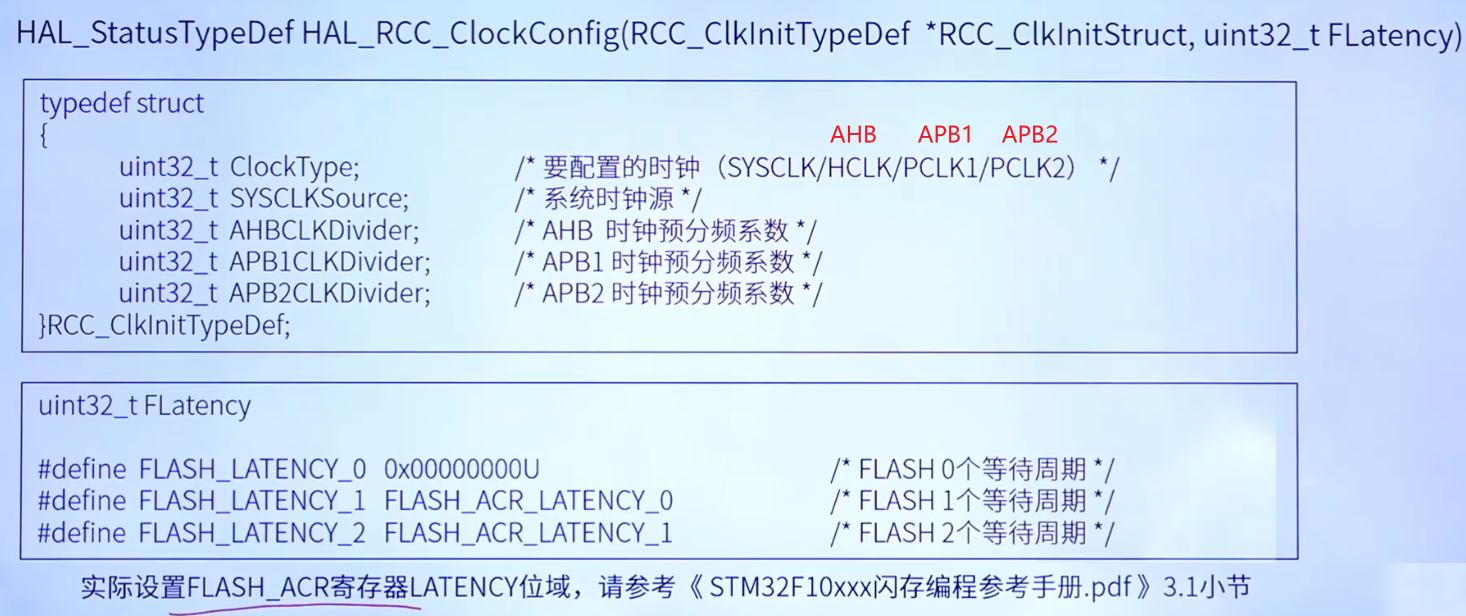

2.3.2 HAL_RCC_ClockConfig()

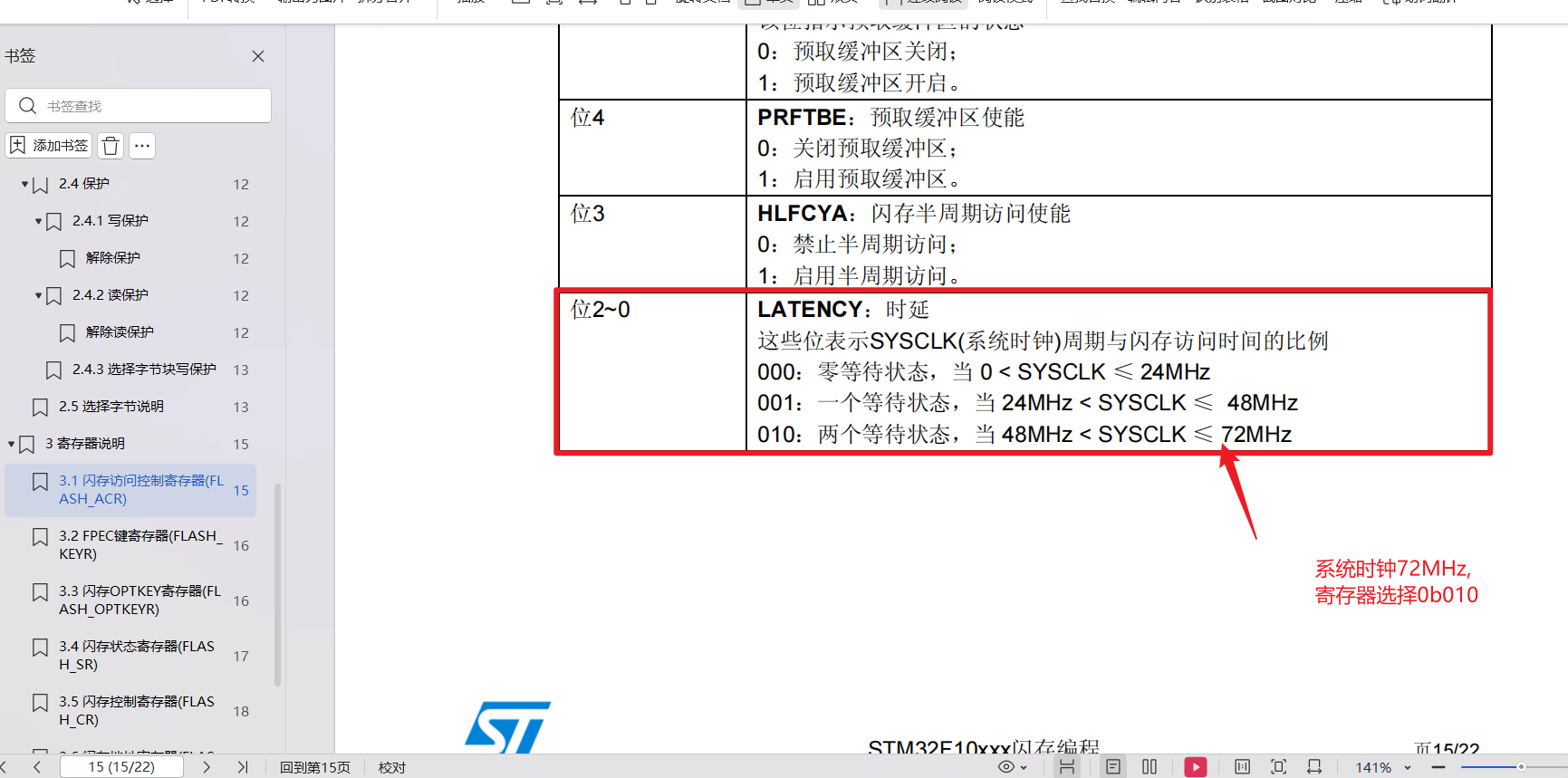

等待周期：
F1系统时钟72MHz，FLASH时钟来源于系统时钟（FLASH最大24M）

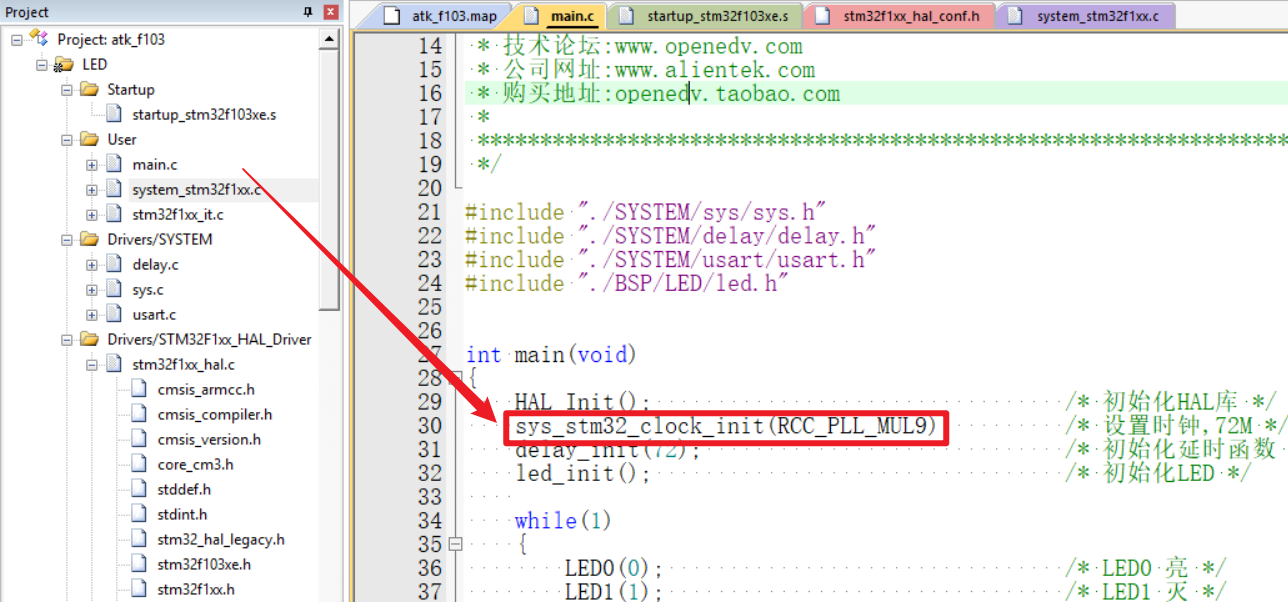

2.4 工程代码配置系统时钟

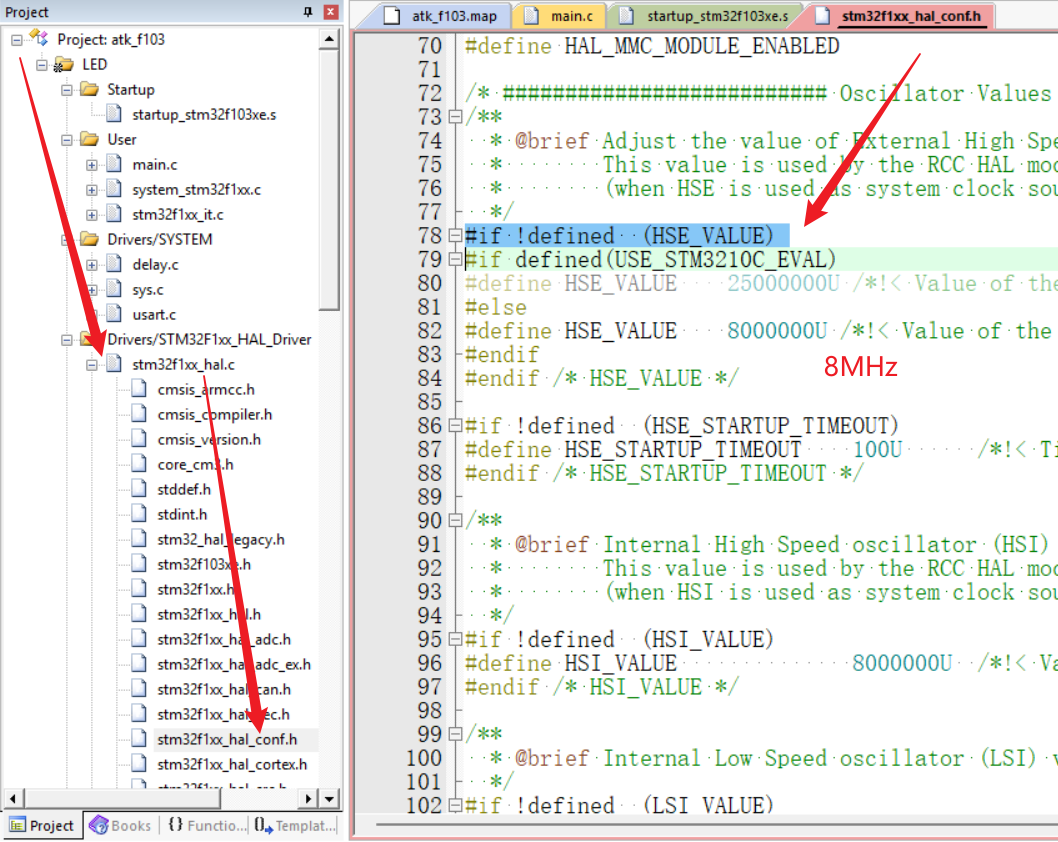

2.4.1 配置 HSE_VALUE值

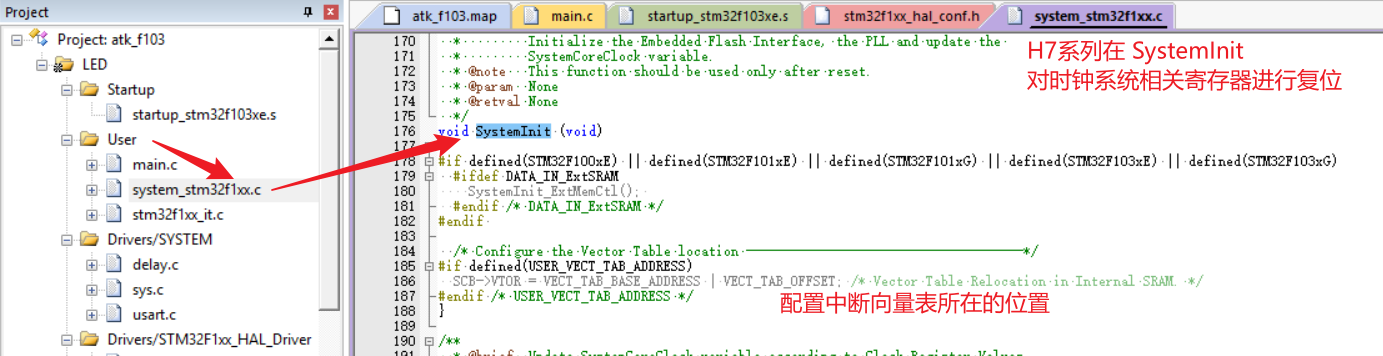

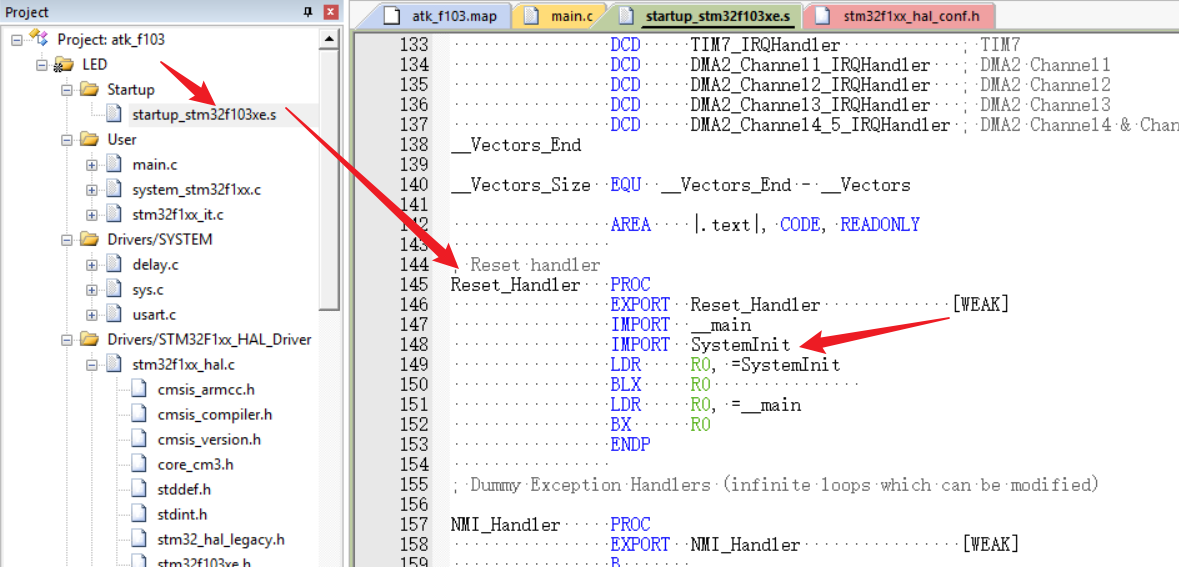

2.4.2 调用 SystemInit 函数
在启动文件中调用。

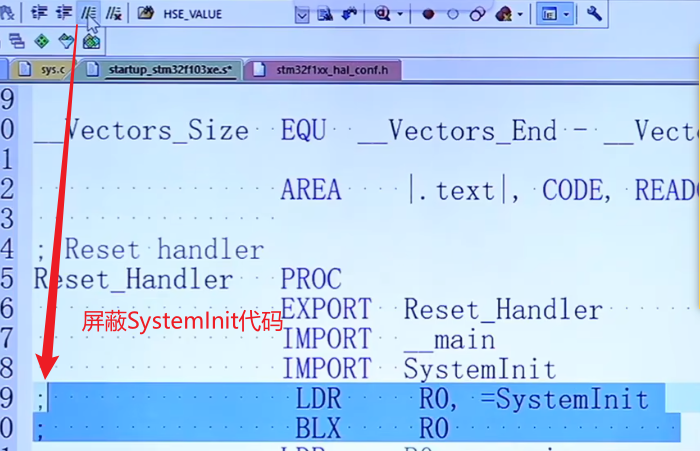

不想调用就屏蔽
具体定义
：

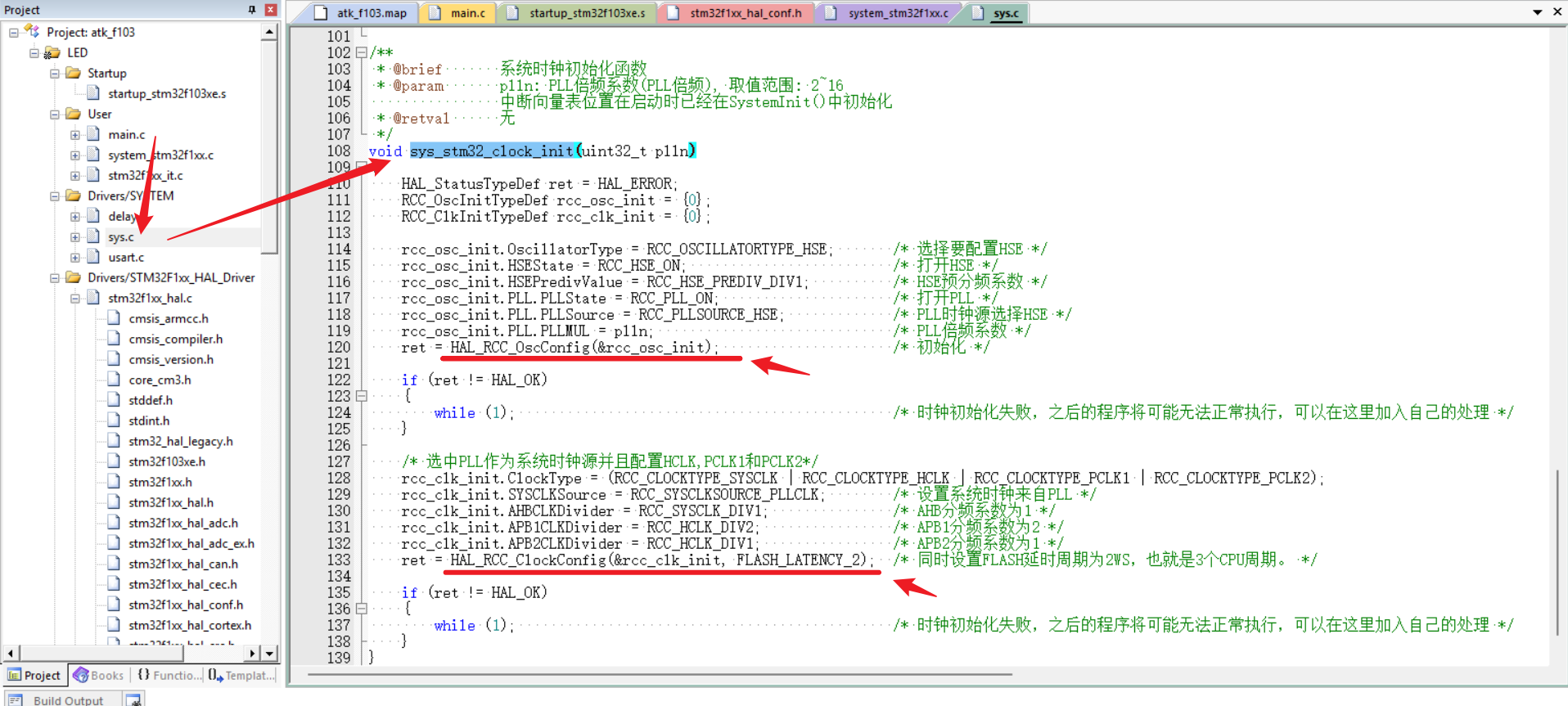

2.4.3 sys_stm32_clock_init()函数定义与 HAL库函数调用
具体配置参数是在时钟树配置时的选择值。
HAL库函数的参数也就是相应寄存器的控制，不关心具体寄存器地址，关心寄存器控制值。（简化寄存器控制）
