SpringBoot 实现网络流量抓包与实时分析

在现代企业网络环境中，网络故障排查、性能监控、安全审计等需求日益增长，传统的网络监控工具往往操作复杂、难以与业务系统集成。

本文将详细介绍如何使用 Spring Boot + Pcap4j 构建一个功能完整的网络流量抓包与分析系统，实现实时监控、多协议解析、数据可视化等功能。

痛点分析

传统网络监控面临的挑战

网络故障排查困难：现有工具如 Wireshark 虽然功能强大，但操作复杂，无法轻松集成到业务系统中，难以实现自动化监控。

实时监控能力不足：缺乏在应用层面的实时网络流量监控，无法及时发现网络异常和性能问题。

数据分析割裂：抓包数据与业务数据无法有效关联，难以从业务角度分析网络问题。

部署和维护复杂：现有解决方案通常部署配置复杂，需要专业的网络知识，维护成本高。

解决方案概述

本文基于 Spring Boot + Pcap4j 的网络流量监控解决方案：

轻量级架构：基于 Spring Boot 的微服务架构，易于部署和扩展

实时数据处理：使用 WebSocket 实现实时数据推送和监控

多协议支持：支持 HTTP、TCP、UDP、DNS 等主流网络协议解析

可视化界面：现代化的 Web 界面，支持数据可视化和实时监控

RESTful API：完整的 API 接口，便于系统集成

核心功能特性

3.1 抓包引擎设计

网卡选择与权限管理

kotlin 复制代码

@Service
public class PacketCaptureService {

    public List<PcapNetworkInterface> getAvailableNetworkInterfaces() throws PcapNativeException {
        return Pcaps.findAllDevs();
    }

    private PcapNetworkInterface selectNetworkInterface(String interfaceName) throws PcapNativeException {
        List<PcapNetworkInterface> allDevs = Pcaps.findAllDevs();

        // 自动选择最佳网络接口
        return allDevs.stream()
            .filter(nif -> {
                try {
                    return nif.getAddresses().stream()
                        .anyMatch(addr -> {
                            InetAddress inetAddr = addr.getAddress();
                            return inetAddr != null &&
                                   !inetAddr.isLoopbackAddress() &&
                                   !inetAddr.isLinkLocalAddress();
                        });
                } catch (Exception e) {
                    return false;
                }
            })
            .findFirst()
            .orElse(allDevs.get(0));
    }
}

多协议解析器实现

系统支持多种网络协议的智能解析，自动识别 HTTP、TCP、UDP 等协议类型：

scss 复制代码

@Service
public class ProtocolAnalyzer {

    private static final Pattern HTTP_REQUEST_PATTERN = Pattern.compile(
        "^(GET|POST|PUT|DELETE|HEAD|OPTIONS|PATCH)\s+(\S+)\s+HTTP/([0-9\.]+)"
    );

    public void analyzeHttpPacket(PacketInfo packetInfo) {
        if (packetInfo.getPayload() == null) return;

        String payload = packetInfo.getPayload();

        if (isHttpRequest(payload)) {
            parseHttpRequest(packetInfo, payload);
        } else if (isHttpResponse(payload)) {
            parseHttpResponse(packetInfo, payload);
        }
    }
}

3.2 数据处理层

实时统计分析

使用原子操作和并发集合实现高性能的实时统计：

java 复制代码

@Service
public class TrafficStatisticsService {

    private final AtomicLong totalPackets = new AtomicLong(0);
    private final AtomicLong totalBytes = new AtomicLong(0);
    private final Map<String, AtomicLong> sourceIpCounts = new ConcurrentHashMap<>();

    public void updateStatistics(PacketInfo packetInfo) {
        totalPackets.incrementAndGet();
        totalBytes.addAndGet(packetInfo.getPacketLength());

        // 更新IP统计
        if (packetInfo.getSourceIp() != null) {
            sourceIpCounts.computeIfAbsent(packetInfo.getSourceIp(),
                k -> new AtomicLong(0)).incrementAndGet();
        }
    }

    @Scheduled(fixedRate = 60000) // 每分钟生成统计报告
    public void generateStatistics() {
        TrafficStatistics statistics = new TrafficStatistics();
        statistics.setTotalPackets(totalPackets.get());
        statistics.setTotalBytes(totalBytes.get());
        // ... 保存统计数据
    }
}

3.3 API 服务层

WebSocket 实时推送

实现 WebSocket 服务，支持实时数据推送和客户端过滤：

java 复制代码

@Service
public class PacketWebSocketHandler extends TextWebSocketHandler {

    private final CopyOnWriteArraySet<WebSocketSession> sessions = new CopyOnWriteArraySet<>();
    private final ConcurrentHashMap<String, String> sessionFilters = new ConcurrentHashMap<>();

    @Override
    protected void handleTextMessage(WebSocketSession session, TextMessage message) {
        String payload = message.getPayload();

        if (payload.startsWith("filter:")) {
            String filter = payload.substring(7).trim();
            sessionFilters.put(session.getId(), filter);
        }
    }

    public void broadcastPacket(PacketInfo packetInfo) {
        if (sessions.isEmpty()) return;

        String packetJson = objectMapper.writeValueAsString(packetInfo);
        TextMessage message = new TextMessage(packetJson);

        sessions.forEach(session -> {
            if (session.isOpen() && shouldSendToSession(session, packetInfo)) {
                session.sendMessage(message);
            }
        });
    }
}

实战应用场景

4.1 API 接口监控

场景描述：监控系统对外部 API 的调用情况，分析响应时间和错误率。

实现方式：

设置 HTTP 协议过滤器：tcp port 80 or tcp port 443
解析 HTTP 请求/响应，提取 URL、状态码、响应时间
生成 API 调用报告和性能分析图表

ini 复制代码

// API 监控控制器
@GetMapping("/api/monitor/apis")
public ResponseEntity<List<ApiCallStats>> getApiCallStatistics(
        @RequestParam(defaultValue = "24") int hours) {

    List<PacketInfo> httpPackets = packetQueryService.queryHttpPackets(hours);
    Map<String, ApiCallStats> apiStats = new HashMap<>();

    httpPackets.forEach(packet -> {
        String url = packet.getHttpUrl();
        if (url != null) {
            ApiCallStats stats = apiStats.computeIfAbsent(url, k -> new ApiCallStats(url));
            stats.incrementCallCount();
            if (packet.getHttpStatus() != null && packet.getHttpStatus() >= 400) {
                stats.incrementErrorCount();
            }
        }
    });

    return ResponseEntity.ok(new ArrayList<>(apiStats.values()));
}

4.2 网络故障排查

场景描述：当应用出现网络连接问题时，快速定位故障原因。

排查流程：

启动实时监控，观察网络流量模式
应用协议和 IP 地址过滤器，缩小问题范围
分析 TCP 连接状态和错误包
生成故障诊断报告

4.3 安全审计

场景描述：检测异常网络访问行为，识别潜在安全威胁。

实现策略：

java 复制代码

@Component
public class SecurityAuditService {

    @EventListener
    public void handlePacketCaptured(PacketCaptureEvent event) {
        PacketInfo packet = event.getPacketInfo();

        // 检测异常端口访问
        if (isUnusualPortAccess(packet)) {
            alertService.sendSecurityAlert("检测到异常端口访问", packet);
        }

        // 检测大量连接
        if (isConnectionFlooding(packet)) {
            alertService.sendSecurityAlert("检测到连接洪水攻击", packet);
        }
    }
}

技术实现要点

5.1 性能优化策略

异步处理架构

java 复制代码

@Configuration
public class WebSocketConfig implements WebSocketConfigurer {

    @Bean(name = "captureTaskExecutor")
    public ThreadPoolTaskExecutor captureTaskExecutor() {
        ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();
        executor.setCorePoolSize(2);
        executor.setMaxPoolSize(4);
        executor.setQueueCapacity(100);
        executor.setThreadNamePrefix("CaptureTask-");
        return executor;
    }
}

内存管理

yaml 复制代码

network:
  capture:
    buffer-size: 65536      # 抓包缓冲区大小
    timeout: 1000          # 超时设置
    max-packets: 0         # 最大抓包数量限制
    data-retention-hours: 24  # 数据保留时间

5.2 数据库设计

核心数据表结构

sql 复制代码

-- 数据包信息表
CREATE TABLE IF NOT EXISTS packet_info (
    id BIGINT AUTO_INCREMENT PRIMARY KEY,
    capture_time TIMESTAMP NOT NULL,
    source_ip VARCHAR(45),
    destination_ip VARCHAR(45),
    source_port INTEGER,
    destination_port INTEGER,
    protocol VARCHAR(20),
    packet_length INTEGER,
    payload CLOB,
    http_method VARCHAR(10),
    http_url VARCHAR(500),
    http_headers CLOB,
    http_body CLOB,
    http_status INTEGER,
    tcp_seq_number BIGINT,
    tcp_ack_number BIGINT,
    tcp_flags VARCHAR(1000),
    network_interface VARCHAR(100)
);

-- 创建索引（H2数据库语法）
CREATE INDEX IF NOT EXISTS idx_capture_time ON packet_info(capture_time);
CREATE INDEX IF NOT EXISTS idx_protocol ON packet_info(protocol);
CREATE INDEX IF NOT EXISTS idx_source_ip ON packet_info(source_ip);
CREATE INDEX IF NOT EXISTS idx_destination_ip ON packet_info(destination_ip);

-- 流量统计表
CREATE TABLE IF NOT EXISTS traffic_statistics (
    id BIGINT AUTO_INCREMENT PRIMARY KEY,
    statistics_time TIMESTAMP NOT NULL,
    time_window VARCHAR(10),
    total_packets BIGINT DEFAULT 0,
    total_bytes BIGINT DEFAULT 0,
    http_packets BIGINT DEFAULT 0,
    tcp_packets BIGINT DEFAULT 0,
    udp_packets BIGINT DEFAULT 0,
    icmp_packets BIGINT DEFAULT 0,
    top_source_ip VARCHAR(45),
    top_destination_ip VARCHAR(45),
    top_source_port INTEGER,
    top_destination_port INTEGER,
    average_packet_size DOUBLE DEFAULT 0
);

-- 创建索引（H2数据库语法）
CREATE INDEX IF NOT EXISTS idx_statistics_time ON traffic_statistics(statistics_time);
CREATE INDEX IF NOT EXISTS idx_time_window ON traffic_statistics(time_window);

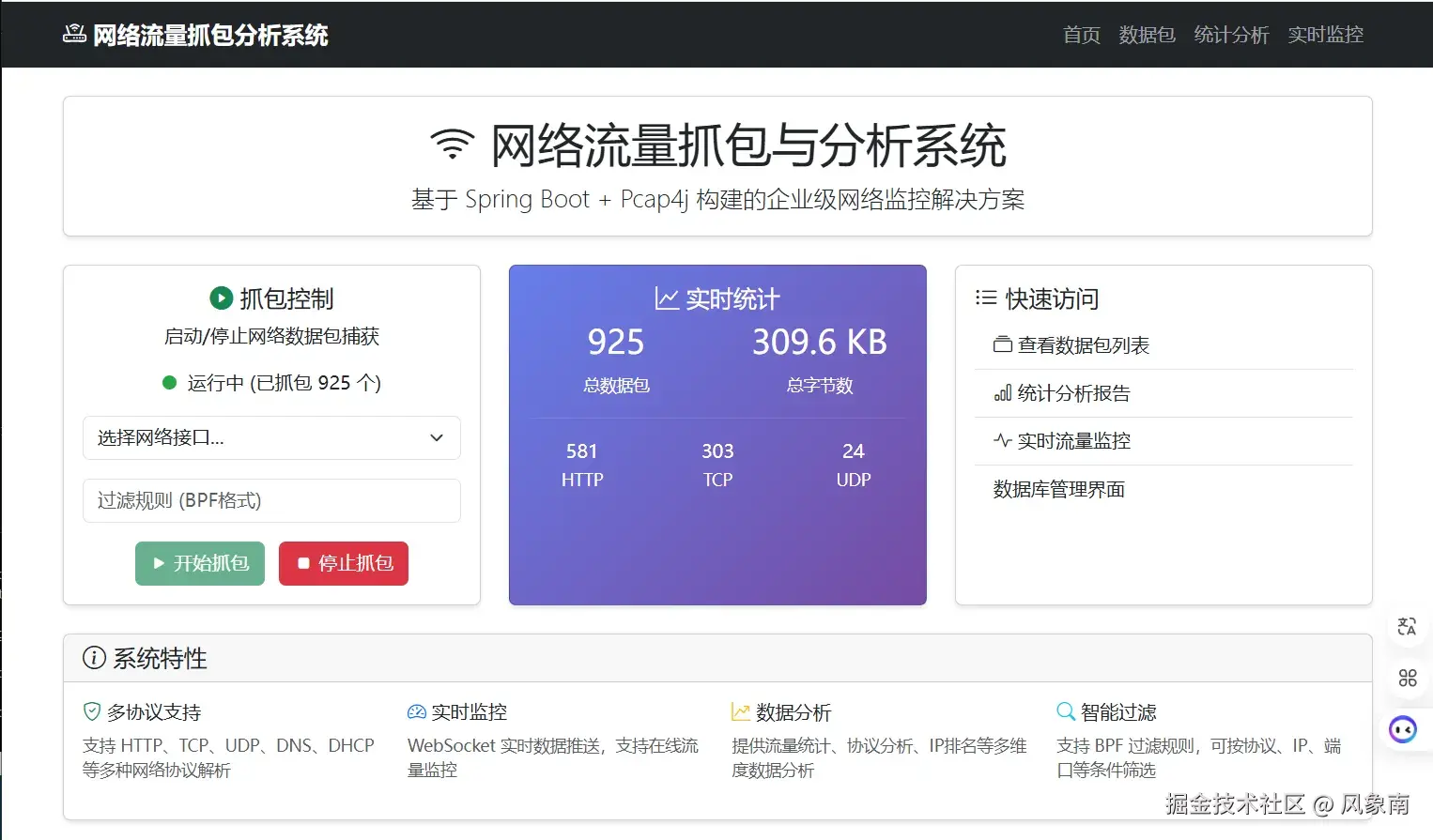

前端实现

6.1 实时监控界面

使用 WebSocket 实现实时数据展示，支持动态过滤和实时统计：

ini 复制代码

function connectWebSocket() {
    const wsUrl = `ws://${window.location.host}/ws/packets`;
    websocket = new WebSocket(wsUrl);

    websocket.onmessage = function(event) {
        const packet = JSON.parse(event.data);
        handlePacketData(packet);
        updateRealtimeStats();
        addToPacketLog(packet);
    };
}

function applyFilter() {
    const protocol = document.getElementById('protocolFilter').value;
    const ip = document.getElementById('ipFilter').value;
    const url = document.getElementById('urlFilter').value;

    let filterString = `${protocol} ${ip} ${url}`.trim();
    websocket.send('filter:' + filterString);
}

6.2 数据可视化

集成 Chart.js 实现多种图表展示：

yaml 复制代码

// 协议分布饼图
const protocolChart = new Chart(ctx, {
    type: 'pie',
    data: {
        labels: protocolLabels,
        datasets: [{
            data: protocolData,
            backgroundColor: ['#FF6384', '#36A2EB', '#FFCE56', '#4BC0C0']
        }]
    },
    options: {
        responsive: true,
        maintainAspectRatio: false
    }
});

// 流量趋势图
const trendChart = new Chart(ctx, {
    type: 'line',
    data: {
        labels: timeLabels,
        datasets: [{
            label: '数据包数量',
            data: packetCounts,
            borderColor: '#36A2EB',
            fill: true
        }]
    }
});

最佳实践建议

7.1 权限配置与安全考虑

Linux 系统配置：

bash 复制代码

# 给Java程序网络抓包权限
sudo setcap cap_net_raw,cap_net_admin=eip /usr/bin/java

# 或者使用sudo运行
sudo java -jar springboot-net-capture-1.0.0.jar

Windows 系统要求：

安装 Npcap：npcap.com/
以管理员身份运行应用程序

7.2 性能调优参数

yaml 复制代码

network:
  capture:
    buffer-size: 65536    # 根据网络流量调整缓冲区大小
    promiscuous: false    # 非混杂模式减少资源消耗
    filter: "tcp port 80 or tcp port 443"  # 使用过滤器减少处理量

spring:
  datasource:
    hikari:
      maximum-pool-size: 10
      minimum-idle: 2

系统架构总览

scss 复制代码

┌─────────────────┐    ┌──────────────────┐    ┌─────────────────┐
│   Web 前端      │◄──►│  Spring Boot     │◄──►│   Pcap4j       │
│  (Bootstrap)    │    │   应用服务       │    │  抓包引擎       │
└─────────────────┘    └──────────────────┘    └─────────────────┘
         │                       │                       │
         │                       │                       │
         ▼                       ▼                       ▼
┌─────────────────┐    ┌──────────────────┐    ┌─────────────────┐
│   WebSocket     │    │  REST API        │    │  网络接口       │
│   实时推送       │    │  数据服务        │    │  (eth0/wlan0)   │
└─────────────────┘    └──────────────────┘    └─────────────────┘
                                │
                                ▼
                     ┌──────────────────┐
                     │   H2 Database    │
                     │   数据存储       │
                     └──────────────────┘

总结

通过本文的详细介绍，我们成功构建了一个基于 Spring Boot + Pcap4j 的企业级网络流量监控系统。该系统不仅解决了传统网络监控工具的痛点，还提供了现代化的用户界面和强大的数据分析能力。

能够显著提升网络问题排查效率和系统可观测性。希望本文能够帮助读者理解网络监控系统的设计思路和实现细节，为构建更加完善的网络监控解决方案提供参考。

github.com/yuboon/java...
