echarts是常用的一个画图工具，官网链接在这。
Echarts的基本使用
最基本的Echarts使用需要用到两个方法，一个是echarts的方法init去初始化一个echarts实例myChart，然后就是实例的方法setOption，去给实例配置图表数据。我们这里创建一个基础的柱状图作为案例。
我们在使用Echarts画图的时候，需要去提前设置一个容器用来当作画板。
html
<template>
<div class="screen-view">
<div class="screen-header">
<p>这里是Echarts组件的内容。</p>
</div>
<!-- Echarts容器 -->
<div class="screen-container" id="chart">
</div>
</div>
</template>一般为了方便获取到这个容器的DOM，所以我们会给他一个id值作为唯一标识。
然后我们就要引入echarts，当然要先下载 npm i echarts。
引用完成以后，我们要先获取容器的DOM，然后用到echarts的init方法去初始化这个实例，接下来配置图表的数据。
图表的数据配置是很重要的，它决定了我们所画出来的图表是什么样子的，其中title属性是设置图表标题的，xAxis是用来设置横坐标都有哪些数据的，yAxis是配置纵坐标这里暂时用默认值就好所以直接是一个空对象{}，series是配置图表的具体数据的，比如是什么类型的图，数据是多少。
最后通过实例方法setOption把这个图表的数据传入给实例就可以了。
js
import * as echarts from 'echarts';
export default {
name: 'Echarts',
data() {
return {}
},
mounted() {
// 初始化Echarts图表
this.initChart();
},
methods: {
initChart() {
// 1.确保Echarts容器存在
if (!document.getElementById('chart')) {
return;
}
// 2.获取容器
const chartDom = document.getElementById('chart');
// 3.初始化Echarts实例
const myChart = echarts.init(chartDom);
// 4.设置图表配置项
const option = {
title: {
text: 'Echarts示例' // 图表的名称
},
tooltip: {},
xAxis: {
data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子'] // 横坐标的数据
},
yAxis: {}, // 默认可以不设置，纵坐标的数据会根据图表的具体数据去自适应
series: [{ // 图表的具体数据也就是我们要展示的数据
name: '销量', // 该数据的名称
type: 'bar', // 该数据的类型 bar是指柱状图
data: [5, 20, 36, 10, 10, 20] // 具体数据
}]
};
// 5.使用配置项设置图表
myChart.setOption(option);
}
},

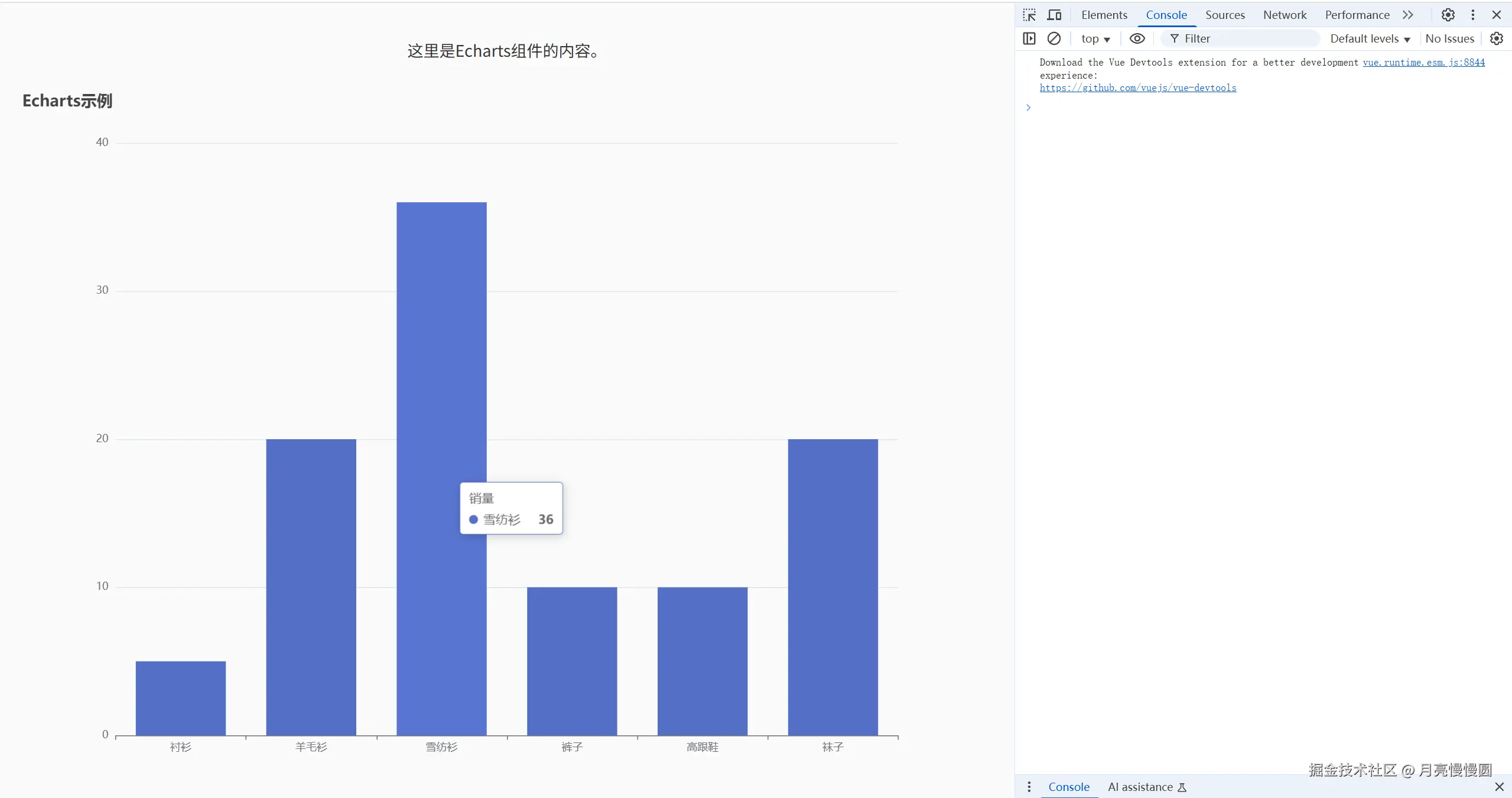

}效果如下：
完整代码如下：
html
<template>
<div class="screen-view">
<div class="screen-header">
<p>这里是Echarts组件的内容。</p>
</div>
<!-- Echarts容器 -->
<div class="screen-container" id="chart">
</div>
</div>
</template>
<script>
import * as echarts from 'echarts';
export default {
name: 'Echarts',
data() {
return {}
},
mounted() {
// 初始化Echarts图表
this.initChart();
},
methods: {
initChart() {
// 确保Echarts容器存在
if (!document.getElementById('chart')) {
return;
}
// 获取容器
const chartDom = document.getElementById('chart');
// 初始化Echarts实例
const myChart = echarts.init(chartDom);
// 设置图表配置项
const option = {
title: { // 图表名称
text: 'Echarts示例'
},
tooltip: {},
xAxis: { // x轴设置
data: ['衬衫', '羊毛衫', '雪纺衫', '裤子', '高跟鞋', '袜子'] // x轴的值
},
yAxis: {}, // y轴设置
series: [{ // 数据设置
name: '销量',
type: 'bar',
data: [5, 20, 36, 10, 10, 20]
}]
};
// 使用配置项设置图表
myChart.setOption(option);
}
},
}
</script>
<style lang='scss' scoped>
.screen-view {
width: 100%;
height: 100%;
padding: 10px;
box-sizing: border-box;
.screen-header {
height: 50px;
line-height: 50px;
text-align: center;
font-size: 18px;
margin-bottom: 10px;
}
.screen-container {
width: 100%;
height: calc(100% - 60px);
padding: 10px;
box-sizing: border-box;
}
}
</style>窗口的缩放对Echarts的影响
刚才只是Echarts的最基本使用，效果是可以实现的，但是如果我们把窗口给放大或者缩小呢？会不会对图有影响？

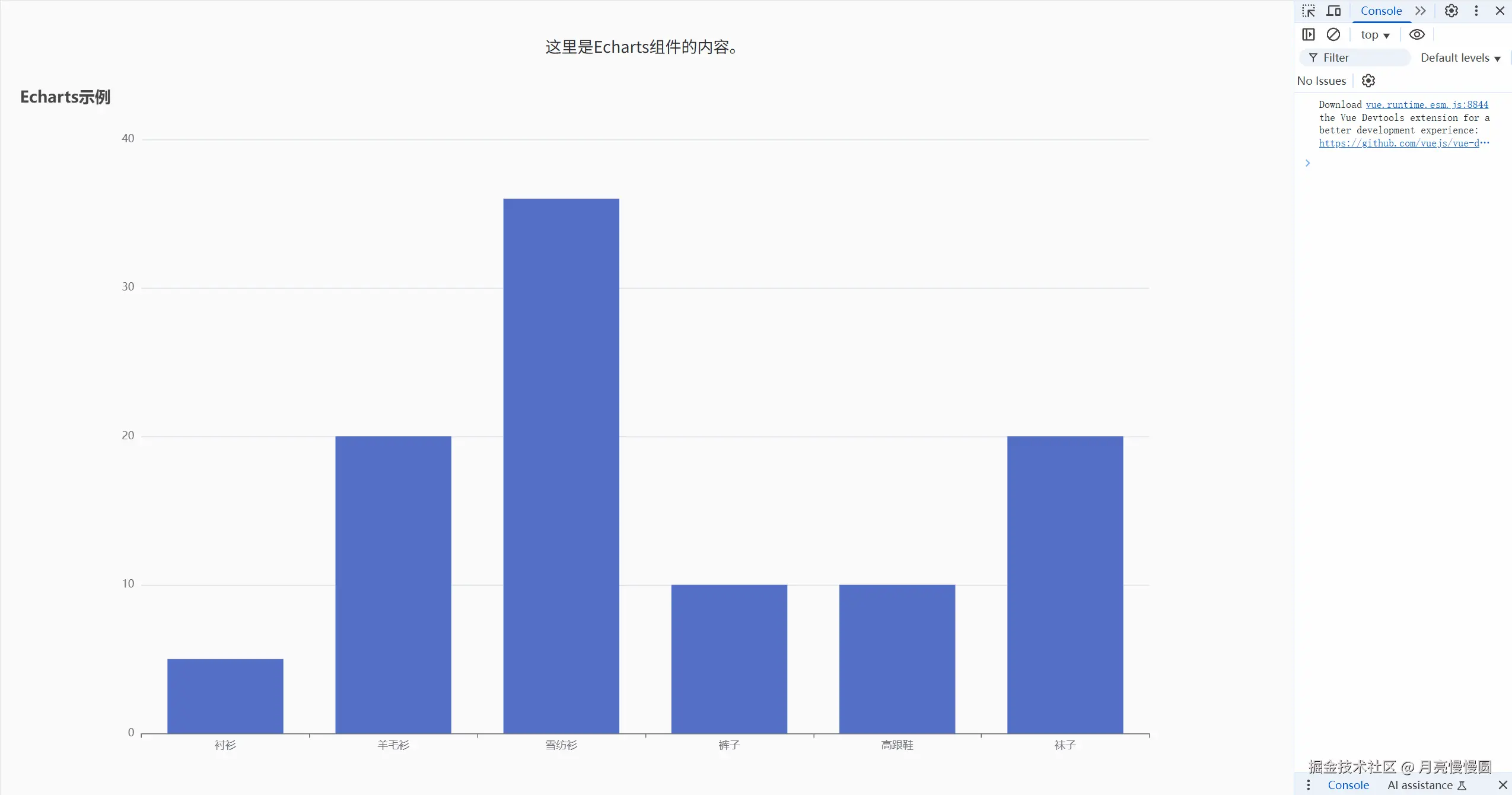

我们把窗口放大或者缩小试试看：

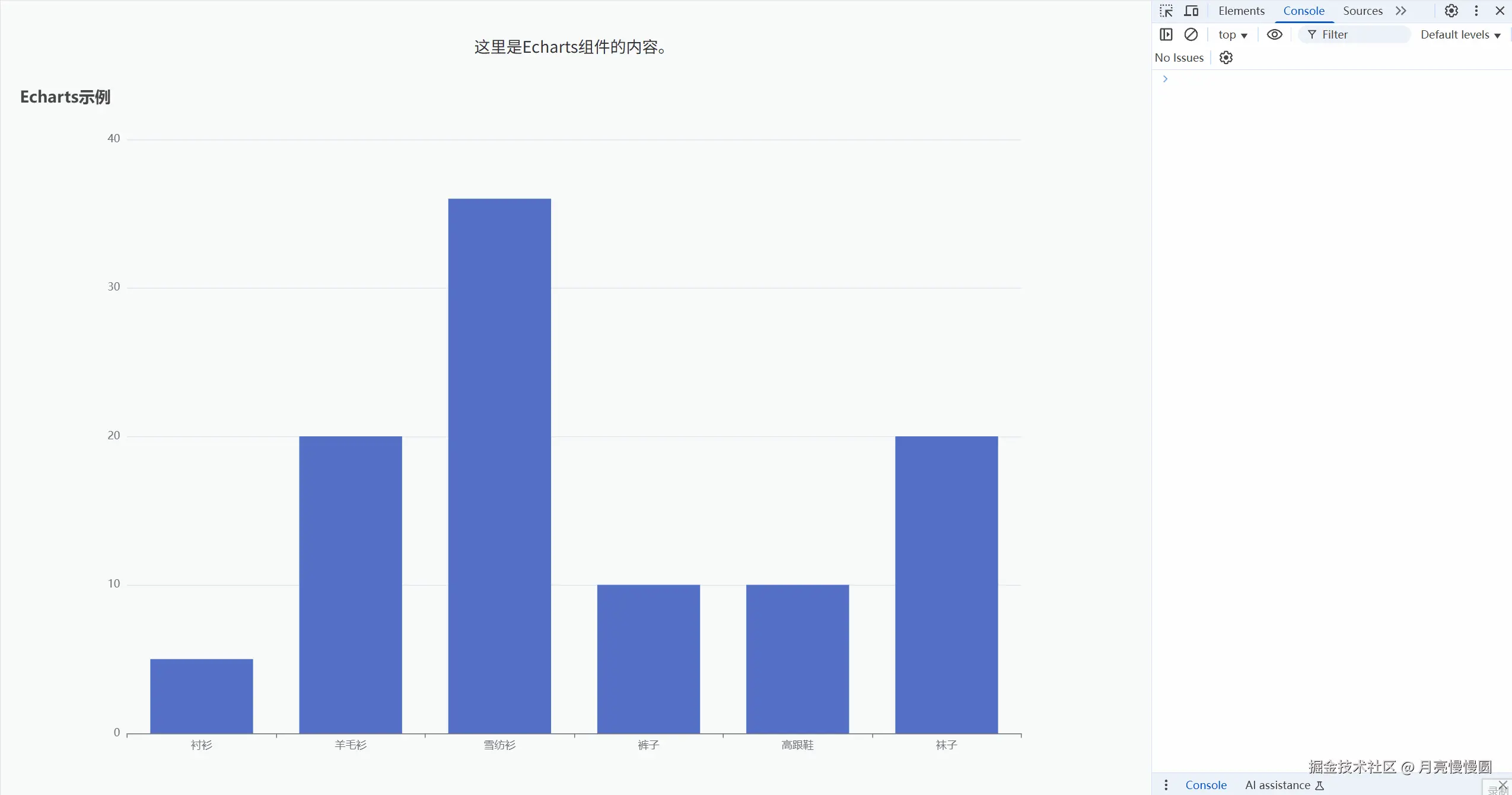

会发现在我们放大或者缩小窗口的时候，我们的DOM容器是会跟着变化的，但是图不会随着改变，没有达到自适应的效果，这体验肯定是不好的，所以我们这里还要用到echarts实例的一个方法resize。
我们创建完实例以后，可以用js方法去监听窗口的变化，然后调用resize方法去改变图的大小。
js
// 5.使用配置项设置图表
myChart.setOption(option);
// 6.监听窗口大小变化，调整图表大小
window.addEventListener('resize', () => {
myChart.resize();
});
柱状图叠加功能

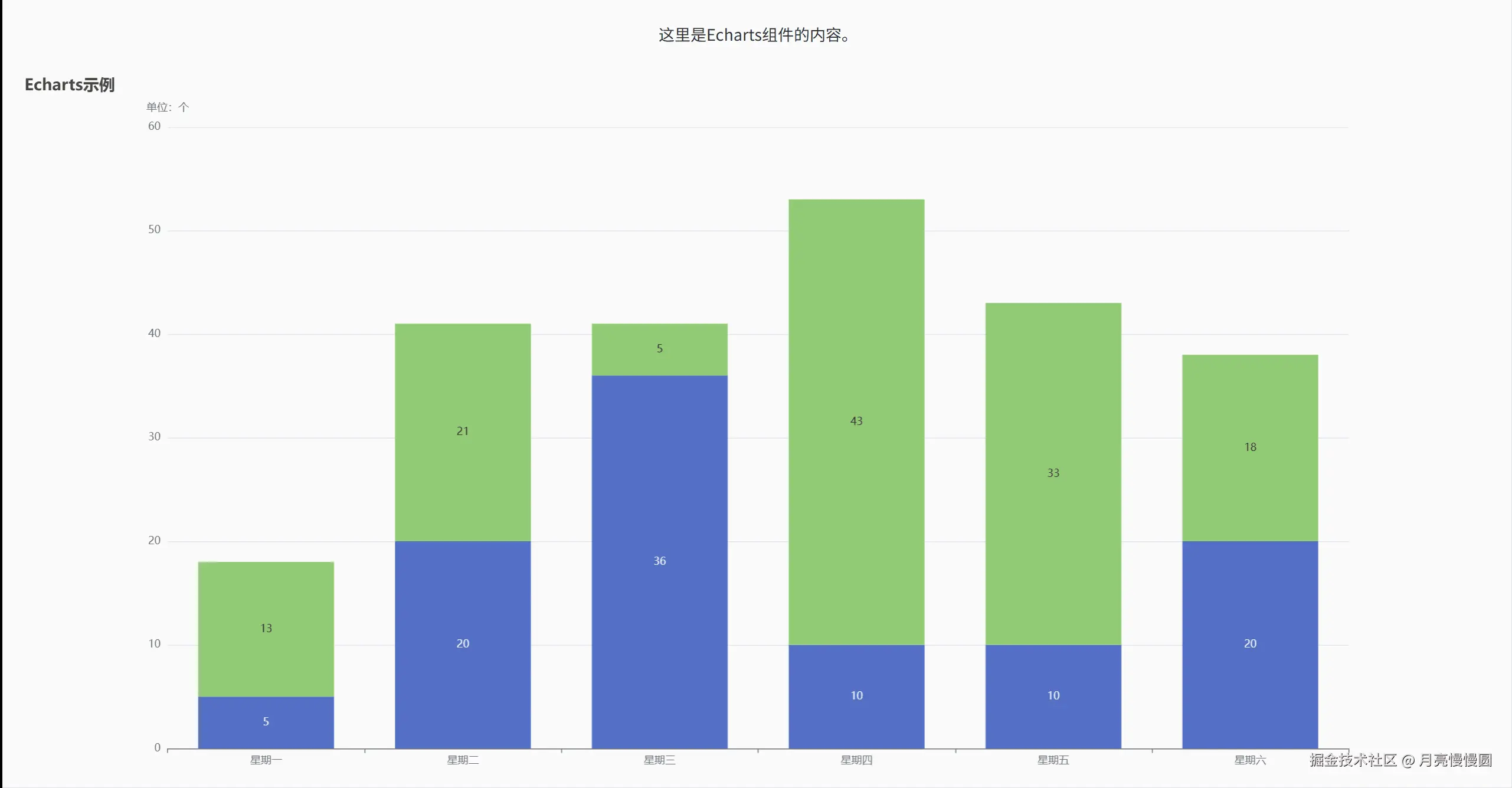

柱状图的叠加功能就是在每个横坐标有多个柱状图的时候，将柱状图叠加在一个柱状图上面进行展示。这一点主要通过stack属性去实现，每个数据里面stack值相同的会叠加在一起。
js
xAxis: [
{
data: ['星期一', '星期二', '星期三', '星期四', '星期五', '星期六'],
},
],
yAxis: [
{
type: 'value',
name: '单位：个',
}
],
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 20, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1', // stack相同的会叠加在一起
},
{
name: '香蕉',
type: 'bar',
data: [13, 21, 5, 43, 33, 18],
label: {
show: true,
},
stack: '1', // stack相同的会叠加在一起
},
]

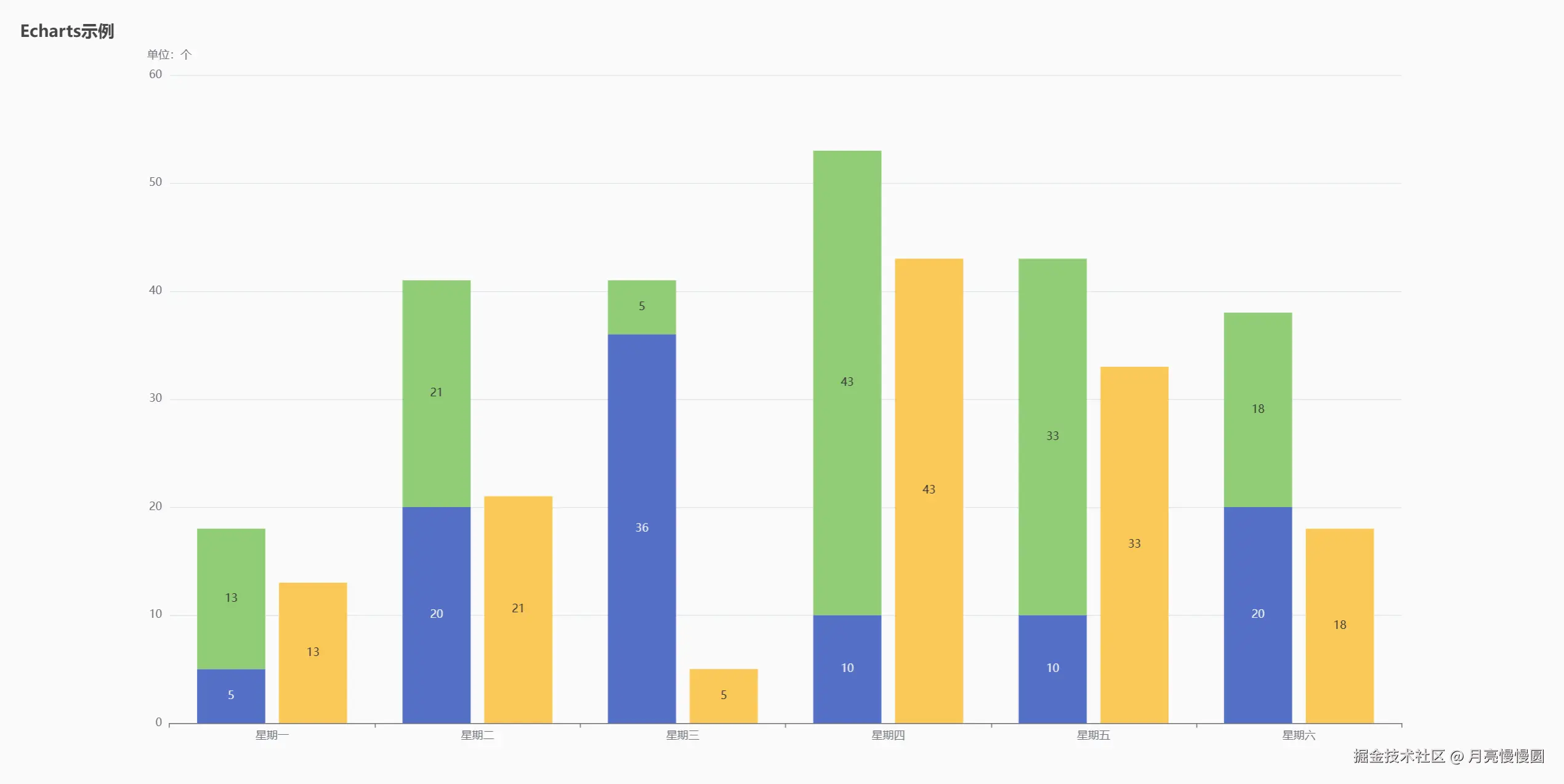

当然如果stack的值不相同，那就不会叠加在一块。
js
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 20, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'bar',
data: [13, 21, 5, 43, 33, 18],
label: {
show: true,
},
stack: '1',
},
{
name: '橙子',
type: 'bar',
data: [13, 21, 5, 43, 33, 18],
label: {
show: true,
},
},
]
还有一个stackStrategy属性，是选择什么情况可以叠加的，值有四个samesign只在要堆叠的值与当前累积的堆叠值具有相同的正负符号时才堆叠，all堆叠所有的值，positive只堆积正值，negative只堆叠负值，默认是samesign。
那在这种默认的情况下，如果我们的数据的正负号不一样会出现什么情况。
js
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 21, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'bar',
data: [13, -20, 5, 43, 33, 18], // 有一个数据和将要堆叠的数据正负号不一样 -20对应要堆叠的数据21
label: {
show: true,
},
stack: '1',
},
]

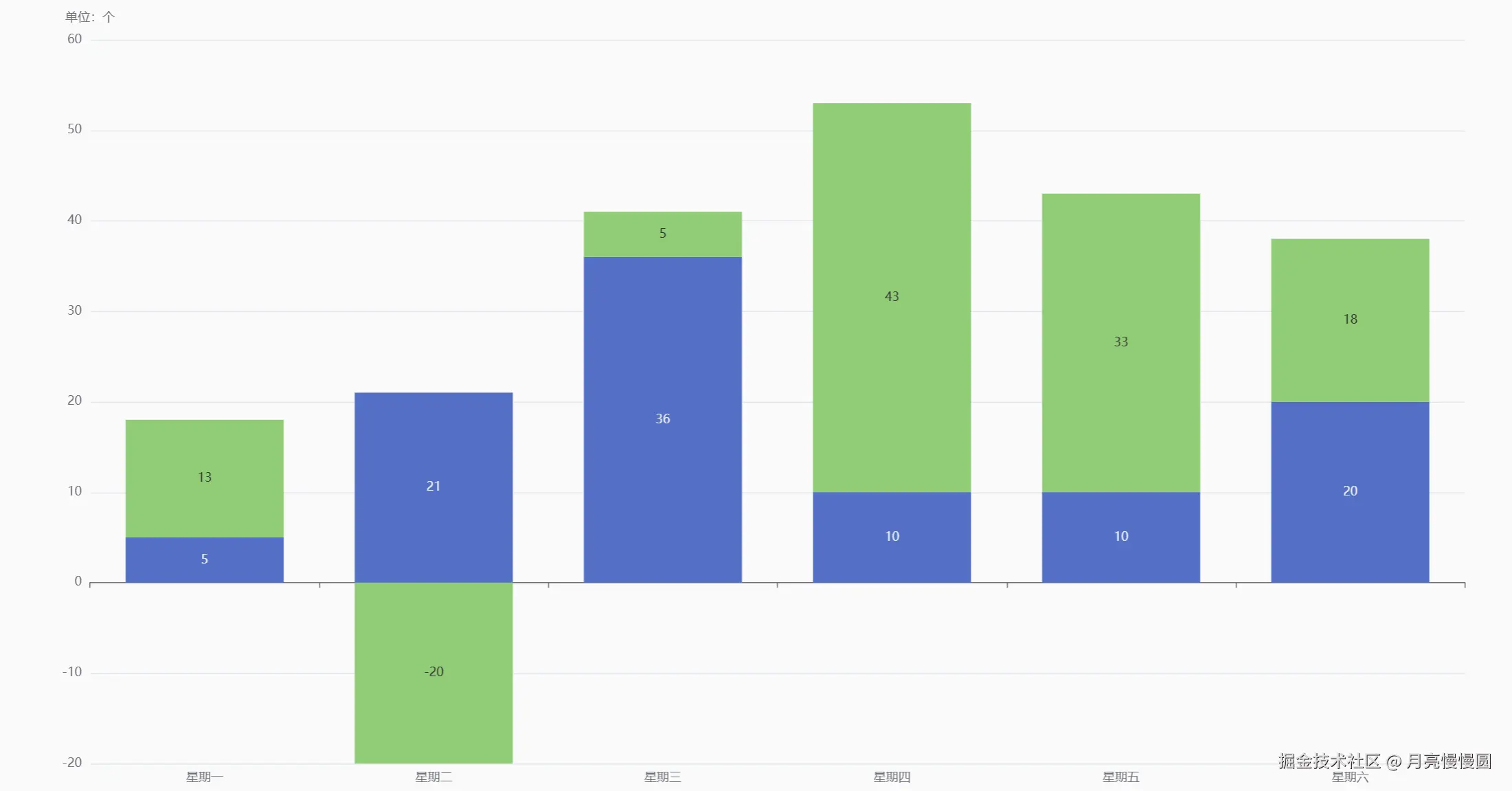

可以看到此时这两个数据就没有堆叠，因为stackStrategy是默认值samesign，如果我们设置为all会怎么样。
js
series: [ // 设置多个柱状图
{
name: '苹果',
type: 'bar',
data: [5, 21, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'bar',
data: [13, -20, 5, 43, 33, 18], // 有一个数据和将要堆叠的数据正负号不一样 -20对应要堆叠的数据21
label: {
show: true,
},
stack: '1',
stackStrategy: 'all', // 全部都堆叠
},
]

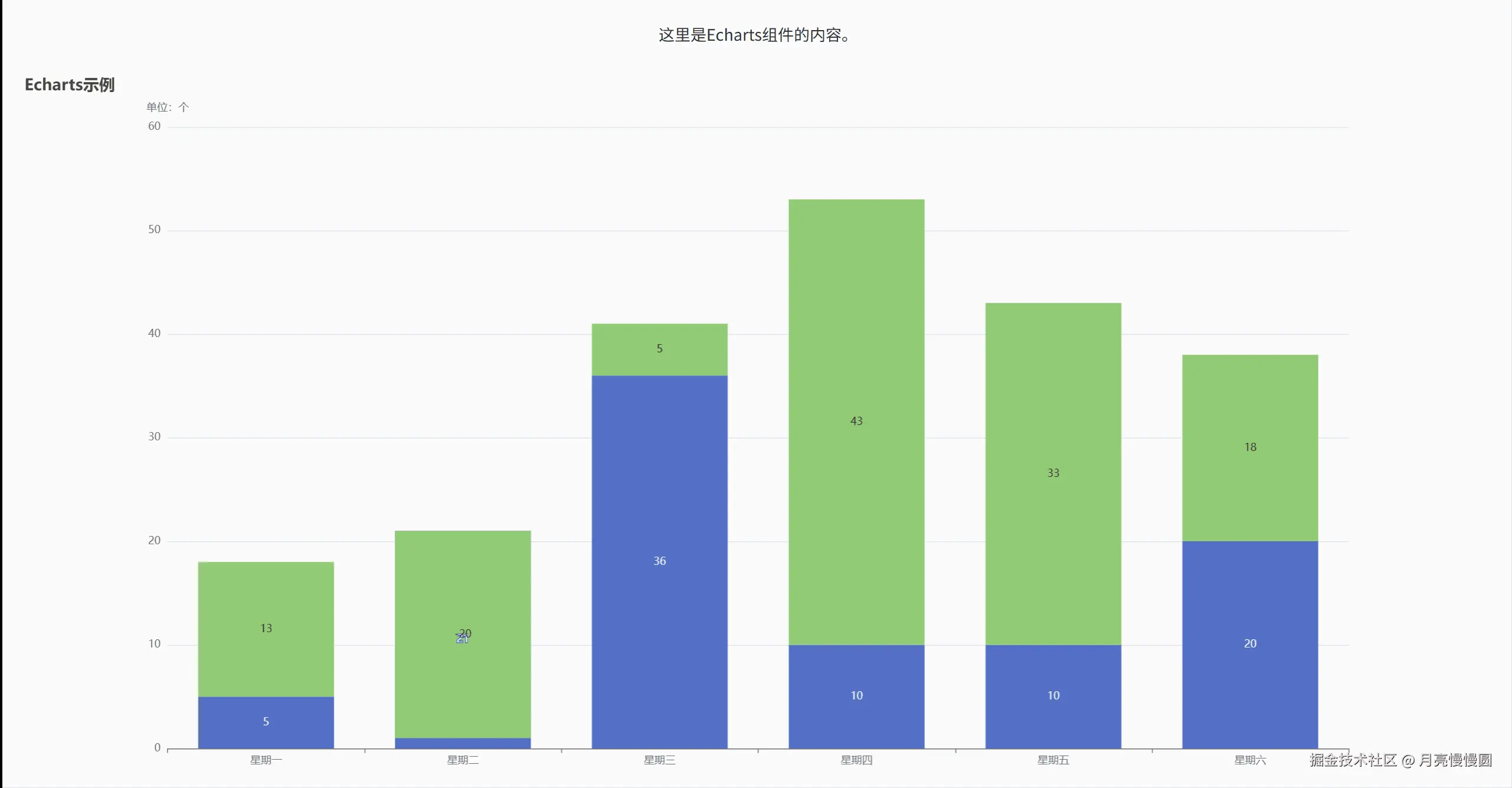

可以看到显示的明显是有问题的，不过一般也不会这么设置因为没啥意义。
还有一个属性stackOrder是用于设置堆叠顺序的，默认是seriesAsc是指按照数据顺序堆叠，第一个数据在最下面，还有一个值是seriseDesc是反向堆叠。

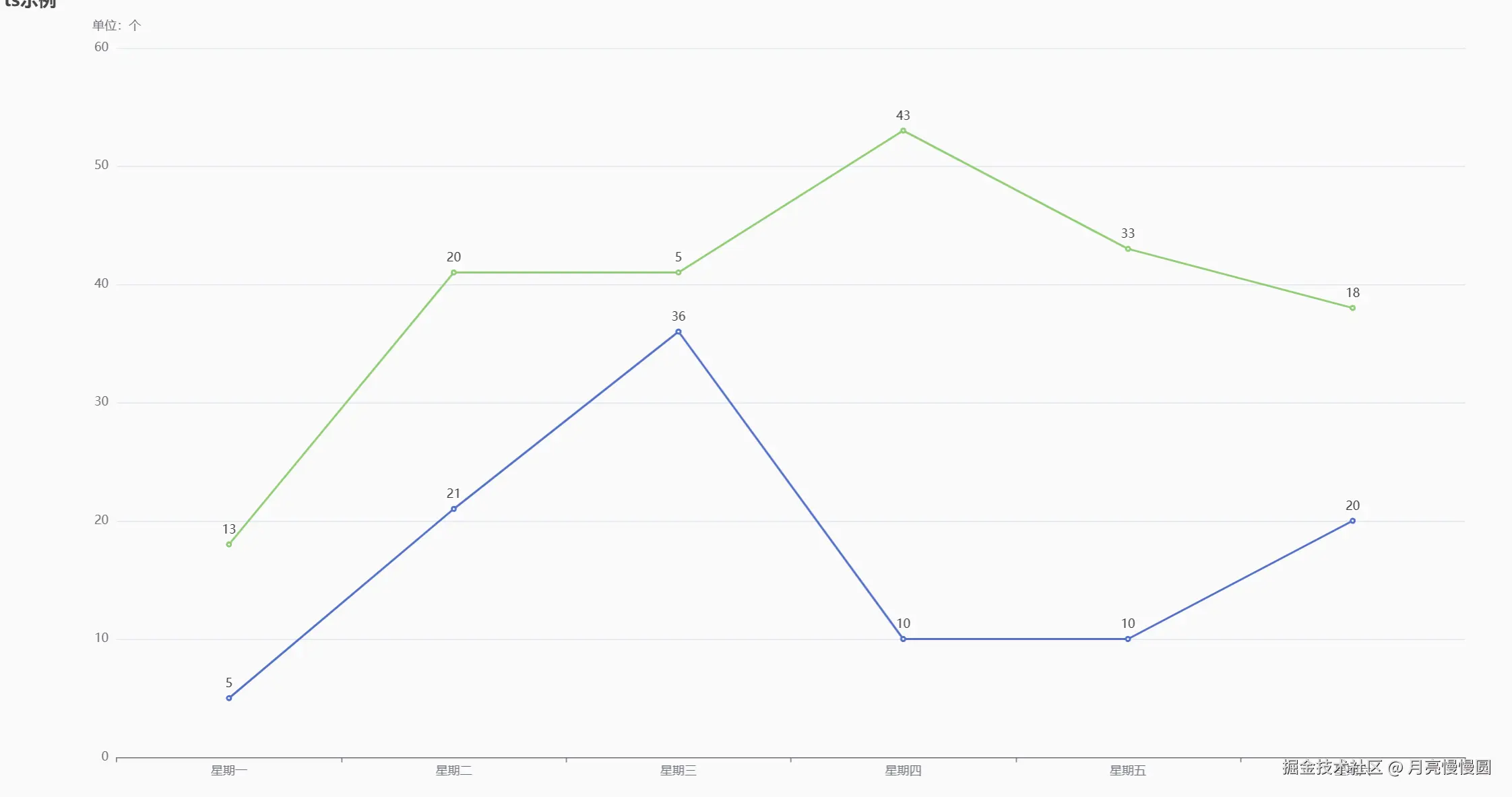

折线图也可以堆叠，但是折线图堆叠起来没有柱状图比较直观所以用的比较少。
js
series: [
{
name: '苹果',
type: 'line',
data: [5, 21, 36, 10, 10, 20],
label: {
show: true,
},
stack: '1',
},
{
name: '香蕉',
type: 'line',
data: [13, 20, 5, 43, 33, 18],
label: {
show: true,
},
stack: '1',
},
]
