实现逆向工程——理解 x86 机器架构

未来，每一个设备或机器都将变得"智能化"。普通设备（或我们称之为"传统设备"）与智能设备之间的最大区别在于，智能设备具备互联网功能。所谓"智能"，意味着该设备经过编程，可以以智能化的方式运行，并可通过互联网远程操作。如今，我们家庭中使用的大多数设备都已具备联网功能，或可称为智能设备。电视已成为智能电视，洗衣机已成为智能洗衣机，冰箱也已成为智能冰箱，等等。所有这些，都得益于在传统设备（如电视、洗衣机、冰箱等）中引入的一台微型计算机。那么，这些微型计算机内部都包含了什么，它们是如何工作的呢？这些微型计算机由若干小型组件构成，每个组件在整个系统的运行中都扮演着重要角色。可以将它们想象成个人计算机的微型版本。

所有这些设备统称为现代计算设备。现代计算设备由用于处理、数据存储、数据传输等多种功能的组件构成。现代计算设备结合软件被编程来完成各种任务。要在现代计算设备上理解逆向工程（RE），我们首先需要了解这些计算设备内部的构成及其工作原理。

章节结构

本章将涵盖以下主题：

• 计算机系统的架构
• 计算机系统的构建模块
• 不同类型处理器的历史
• 寄存器、寄存器类型及其作用
• 栈的概念

学习目标

在本章中，我们将讨论计算机系统及其分类，介绍现代计算机系统的各个组件；接着探讨处理器及其不同型号之间的差异和编号规则；最后，我们将关注栈在逆向工程中的作用，以理解调用者（caller）与被调用者（callee）之间的区别。

计算机系统的架构

我们周围的任何计算设备都由一些基本构建模块组成。当我们提到计算机系统时，可以是个人电脑、笔记本、移动设备、物联网设备，以及其他能够执行任务的设备。基本上，计算机系统可分为两类：

1. 定程计算系统（Fixed-Program Computing System）
   这类系统的架构专用于执行特定任务，例如计算器。
2. 存储程序计算系统（Stored-Program Computing System）
   与之相对，这类系统的架构可根据需求进行编程，能够同时运行多项任务，并可存储和执行各种应用程序，例如现代计算机。此类架构由约翰·冯·诺依曼（John von Neumann）于1945年提出。

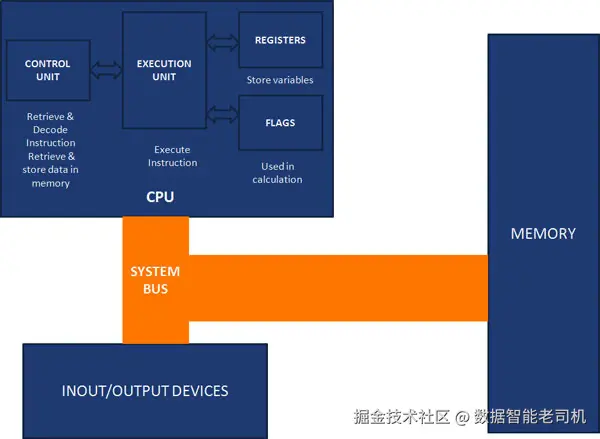

冯·诺依曼架构基于"存储程序"理念，将程序指令和数据一并存放在同一内存中。现代计算机系统正是采用了这一设计，其主要构建模块包括：

CPU（中央处理单元）

中央处理单元控制着计算设备或系统的各种操作。在我们的计算系统中，CPU 也称为处理器，是系统的大脑。CPU 的工作是从内存中取指令，将指令解码为一系列操作，然后按顺序执行这些操作。CPU 内部包含多个组成部分，其中包括：

• 控制单元（Control Unit） ：负责从内存或 RAM 中检索并解码指令。
• 执行单元（Execution Unit） ：借助寄存器执行指令。
• 寄存器（Registers） ：为了节省时间，CPU 不会每次都访问 RAM 取指令，而是在自身内部配备了基本的存储单元------寄存器。寄存器有多种类型，我们会在后续章节中详细介绍。其中，指令指针寄存器（Instruction Pointer）用于存储下一条待执行指令的内存地址。
• 标志（Flags） ：也是一种寄存器，用于记录算术运算后的 CPU 状态。

内存（Memory）

内存可以是随机存取存储器（RAM）或只读存储器（ROM），也可以是硬盘（HDD）、光盘等外部存储设备。内存的主要用途有两点：

1. 存储计算机或系统执行的指令序列（即程序代码）。
2. 存放计算机运行所需处理的数据。

输入/输出设备（I/O Devices）

所有与计算系统相连的外围设备都称为输入/输出设备，包括键盘、鼠标、显示器等。这些设备通过端口（ports）与系统接口，分为：

• 输入端口（Input Ports） ：用于将外围设备的数据读入系统。
• 输出端口（Output Ports） ：用于将系统数据发送到外围设备，如显示器、打印机等。

系统总线（System Bus）

系统总线可视为一组电线，用于在计算系统的不同组件之间传输信息或数据。根据所承载信息的类型，总线可分为：

• 地址总线（Address Bus） ：并行信号线，用于发送要读写的内存地址。CPU 可寻址的内存位置数量取决于地址线的数量：若有 N 根地址线，则可寻址 2^N 个位置。例如，8 根地址线可寻址 256 个位置；16 根可寻址 65,536 个位置。

• 数据总线（Data Bus） ：并行信号线，用于在 CPU 与内存之间传输数据。

• 控制总线（Control Bus） ：并行信号线，传输同步信号以控制连接到 CPU 的各种外围设备，协调多项任务。典型信号包括 I/O Read、I/O Write、Memory Read、Memory Write。以从内存读取一个字节为例，流程如下：

  1. CPU 在地址总线上发送目标字节的内存地址；
  2. CPU 在控制总线上发送 Memory Read 信号；
  3. Memory Read 信号使被寻址的内存设备将数据（字节）输出到数据总线；
  4. 数据通过数据总线从内存传输到 CPU。

计算机系统的构建模块

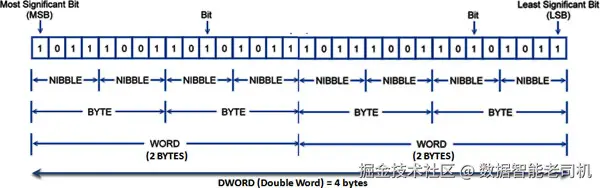

要理解逆向工程，必须掌握基本的数据构建块，包括位（Bit）、半字节（Nibble）、字节（Byte）、字（Word）和双字（DWORD）。这些概念可通过下图说明：

人类可以根据所在国家使用不同的语言进行交流。但对于计算机这样的计算系统而言，它们只能理解二进制，也就是 0 或 1。计算机通过发送或交换数据来相互通信。数据的最小单位称为"位"（bit），其值可以是 0 或 1。

• 半字节（Nibble） ：由 4 个位组成。
• 字节（BYTE） ：1 BYTE = 2 Nibbles = 8 位
• 字（WORD） ：1 WORD = 2 BYTEs = 16 位
• 双字（DWORD） ：1 DWORD = 4 BYTEs = 32 位

微处理器

如前所述，CPU 是计算系统的大脑。CPU 周围的一整套电路被称为微处理器（microprocessor）。一个微处理器内部可以包含多个"处理器核心"，例如图形处理器（GPU）也是一种专用核心。因此，CPU 只是微处理器的一部分，而微处理器本身可能集成了多个核心。市面上知名的微处理器制造商包括 Intel、AMD 等。

第一代微处理器中较为经典的型号有：

• 8086

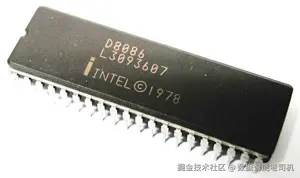

  Intel 于 1978 年推出的 8086，是其首款 16 位微处理器。这一产品催生了后来的 x86 架构，并成为处理器市场的重要分支。Intel 8086 的主要规格为：

  • 数据总线宽度：16 位
  • 地址总线宽度：20 位

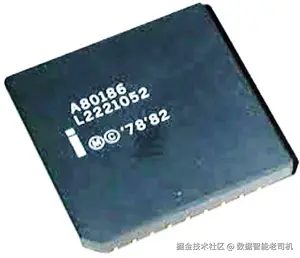

• 80186

  Intel 80186 于 1982 年推出，是 Intel 家族中的第二款处理器。Intel 80186 处理器的规格为：

  • 数据总线宽度：16 位
  • 地址总线宽度：20 位

• 80286

  Intel 80286 于 1982 年推出，是 Intel 家族中的第三款处理器。Intel 80286 处理器的规格为：

  • 数据总线宽度：16 位
  • 地址总线宽度：24 位

• 80386

  Intel 80386 于 1985 年推出，是 Intel 家族中的第四款处理器。Intel 80386 处理器的规格为：

  • 数据总线宽度：32 位
  • 地址总线宽度：32 位

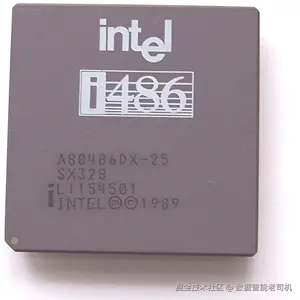

• 80486

  Intel 80486 于 1989 年推出，是 Intel 家族中的第五款处理器。Intel 80486 处理器的规格为：

  • 数据总线宽度：32 位
  • 地址总线宽度：32 位

因此，上述所有处理器统称为 Intel x86 系列。

通常，我们这样称呼 Intel 处理器：

• x86-16：表示 16 位处理器。
• x86-32（即 IA32） ：表示 32 位处理器（IA 即 Intel Architecture），也简称 x86。
• x86-64：表示 64 位处理器，也称 x64。

注： 在本书中，我们将重点关注 Intel x86-32 处理器。

内存

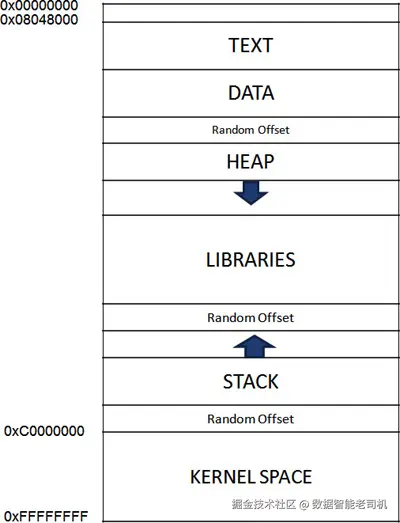

在 x86-32 架构下运行的单个进程所使用的内存（即 RAM）被划分为以下几个部分：

内存地址范围为 0x00000000 -- 0xFFFFFFFF。前缀 0x 表示十六进制数。每个十六进制位占 4 位，因此 x86-32 架构的任何内存地址都由 8 个十六进制数字组合表示，总共 4 × 8 = 32 位。这就是为什么 x86-32 计算机的内存地址为 32 位。

• 内核空间（Kernel Space） ：为操作系统内核保留 1 GB。
• 栈（Stack） ：为函数的局部变量和参数保留的空间。栈的增长有固定的大小限制，从高地址向低地址扩展。
• 库（Libraries） ：加载我们的共享库的区域。常见的对话框（如"保存"对话框）存放在这里，可被多个程序共享。
• 堆（Heap） ：堆向上增长。当加载映像时，会根据映像大小在程序执行期间申请动态内存；程序结束后，这部分内存将被释放。堆内存会在程序执行过程中动态变化，从低地址向高地址扩展。
• 数据区（Data） ：用于存放代码中的静态变量和全局变量。
• 代码区（Text） ：包含要执行的指令或代码，用于完成相应操作。

寄存器

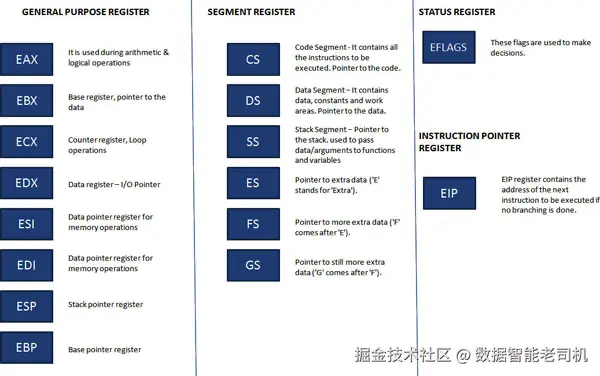

为了节省时间，CPU 提供了一小部分临时存储单元，称为寄存器。在 x86 处理器中，寄存器可分为以下几类：

通用寄存器

x86 架构共有 8 个通用寄存器：

• EAX：用于算术和逻辑运算，也用于存储函数返回值。
• EBX：用作数据指针。
• ECX：用于循环操作。
• EDX：用于 I/O 操作和算术运算。
• ESI：在字符串操作中用作源地址指针。
• EDI：在字符串操作中用作目的地址指针。
• ESP：指向栈顶的指针。
• EBP：指向栈帧基址的指针。

所有通用寄存器均为 32 位，也可以分别以 16 位和 8 位的形式访问。寄存器的较小部分可按如下方式引用：

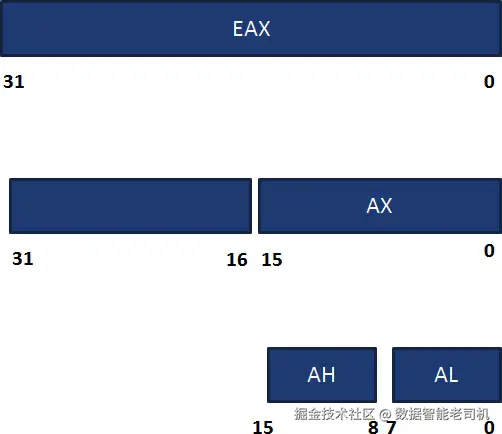

• EAX 的完整大小为 4 字节（32 位）。前缀 "E" 表示 Extended（扩展）。

AX 是 EAX 寄存器的低 16 位部分。 AX 进一步可分为 AH（A-High，高 8 位）和 AL（A-Low，低 8 位）。其他通用寄存器亦同理。

• 32 位通用寄存器：EAX、EBX、ECX、EDX、ESI、EDI、EBP、ESP
• 16 位通用寄存器：AX、BX、CX、DX、SI、DI、BP、SP
• 8 位通用寄存器：AH、AL、BH、BL、CH、CL、DH、DL

段寄存器

段寄存器 CS、DS、SS、ES、FS 和 GS 均为 16 位，用于指向内存中各段的起始位置。段可按存储类型分为三类：代码段、数据段和栈段。

• 代码段（Code Segment） ：存放所有待执行指令，CS 寄存器指向该段起始。

• 栈段（Stack Segment） ：保存函数调用的参数、局部变量等，SS 寄存器指向该段起始。

• 数据段（Data Segment） ：为提高效率与安全，划分为四个独立数据段：

  1. 当前加载模块的数据结构
  2. 从第三方模块导出的数据
  3. 动态创建的数据结构
  4. 不同程序间共享的数据
     使用 DS、ES、FS、GS 寄存器分别访问这些不同的数据段。

状态寄存器

状态寄存器称为 EFLAGS，长度为 32 位（4 字节），其中每个位代表一面标志（flag），其值为 0 或 1，反映 CPU 运算的结果状态。逆向工程中常用的标志包括：

• 零标志（ZF） ：运算结果为 0 时置位（1），否则清零（0）。
• 进位标志（CF） ：运算结果超出目的操作数可表示范围时置位，否则清零。
• 符号标志（SF） ：运算结果为负时置位，结果为正时清零。
• 陷阱标志（TF） ：置位时 CPU 每次执行一条指令，用于调试。
• 奇偶标志（PF） ：当结果最低有效位（LSB）中 1 的个数为偶数时置位，否则清零。
• 溢出标志（OF） ：当有符号运算结果超出可表示范围时置位，否则清零。

指令指针寄存器

指令指针寄存器 EIP 保存下一条要执行的指令的内存地址，告诉 CPU 下一步执行的位置。从安全角度看，EIP 至关重要：攻击者若能控制 EIP，就能劫持程序流程，执行任意恶意代码。

栈的概念

这是逆向工程中最重要的概念之一。将"栈"想象成餐厅里一摞盘子：取盘子，只能从顶端拿起（POP）；放盘子，则只能叠到最顶端（PUSH）。要取最底下的盘子，必须先依次拿掉上面的每个盘子。

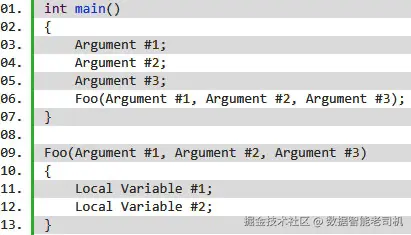

栈遵循"后进先出"（LIFO）原则：最后压入（PUSH）的元素，将最先弹出（POP）。为了理解栈的工作原理，我们可以看下面的伪代码：

在此伪代码中，有两个函数：一个是 main 函数，程序的执行从这里开始；另一个是 Foo 函数。Foo 函数有 3 个参数（由 main 函数传入）和 2 个局部变量。在代码执行过程中，main 函数会调用 Foo 函数。在此示例中，main 是调用者（Caller），Foo 是被调用者（Callee）。

我们假设代码中提到的 3 个参数和 2 个局部变量均为 int 类型。int 类型在内存中占用 4 个字节（sizeof(int) = 4）。

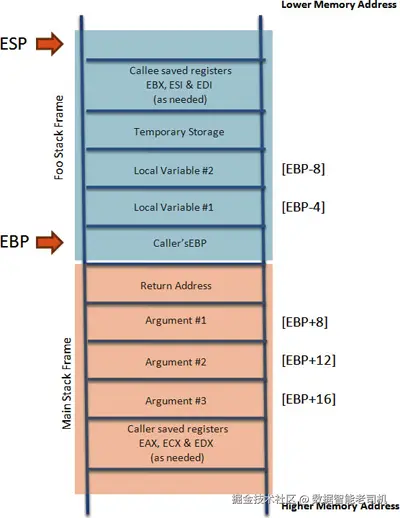

当执行流程进入 Foo 函数时，典型的栈状态大致如下：

每个函数都有自己的栈帧。由于我们有两个函数 main 和 Foo，因此将会有两个栈帧。栈帧的最高地址由该帧的 EBP（基指针）指向。

下面我们逐步了解在函数调用和返回时，栈帧是如何建立和清理的。

调用者在调用被调用者之前

本节中，我们来看当 main 函数即将调用 Foo 函数时的栈状态。假设调用 Foo 的代码如下：

int main()
{
    FooReturnValue = Foo(10, 20, 30);
}

此处，调用者（Caller）是 main，被调用者（Callee）是 Foo。main 函数拥有自己的栈帧，其中 ESP 指向栈顶，EBP 则作为该栈帧的基址指针。

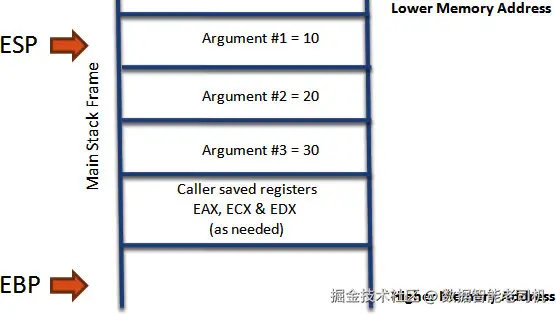

在调用 Foo 函数之前，main 会将需要保留的寄存器（如 EAX、ECX、EDX）的内容依次压入栈中。接着，main 将 Foo 的参数按顺序压入栈：

FooReturnValue = Foo(10, 20, 30);  // 参数依次为 10、20、30

参数按"从右到左"顺序压栈，因此先压入 30，再压入 20，最后压入 10。对应的汇编指令为：

PUSH 30
PUSH 20
PUSH 10

压完参数后，通过 CALL 指令调用 Foo：

CALL Foo

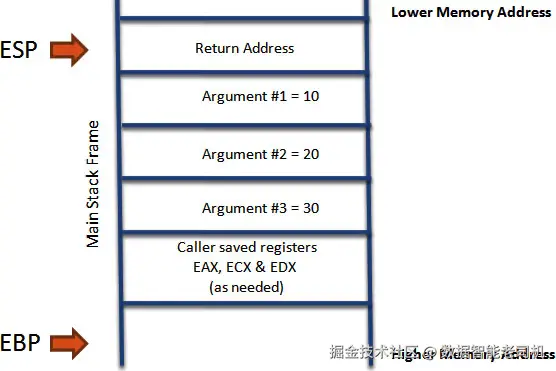

执行 CALL 时，CPU 会将当前 EIP（指向 CALL 指令后面下一条指令的地址）压入栈顶，作为返回地址。函数执行结束后，CPU 会从该返回地址继续在 main 中执行。

被调用者在接管控制权后

当 Foo 函数开始执行时，会依次完成以下三项工作：

1. 设置 Foo 的栈帧。
2. 为 Foo 的局部变量分配空间。
3. （如有必要）保存 EBX、ESI 和 EDI 寄存器的内容。

设置栈帧的汇编指令为：

PUSH EBP
MOV  EBP, ESP

• PUSH EBP：将调用者（main）的 EBP（基指针）压入栈中，以便函数返回时恢复。
• MOV EBP, ESP：将当前栈顶指针 ESP 的值复制到 EBP，使 EBP 成为 Foo 的新栈帧基址。

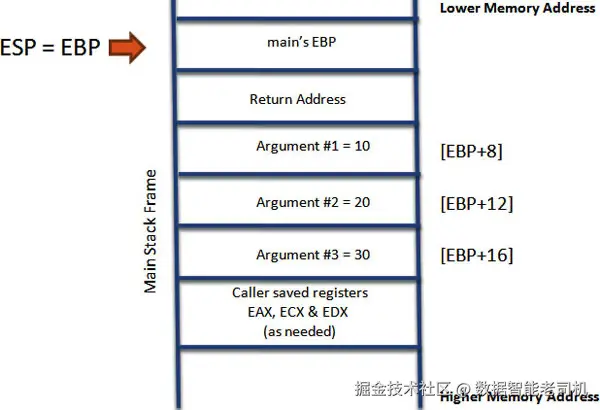

将 main 的 EBP 压入栈中后，ESP（当前栈顶指针）的值就会成为新的 EBP（Foo 函数的基指针）。之后，就可以通过 EBP 加上偏移量来访问栈上的变量。如上图所示，第一个参数可通过 EBP + 8 字节来访问（4 字节用于保存 main 的 EBP，4 字节用于返回地址）。

接下来，需要在栈上为 Foo 函数的局部变量分配空间。通过从栈指针中减去 20 字节来完成，其中 20 字节包括 8 字节（两个 int 类型局部变量各 4 字节）和 12 字节的临时存储空间。对应的汇编指令为：

SUB ESP, 20

局部变量和临时变量可通过相对于 EBP 的偏移量来访问。为局部变量在栈上分配完空间后，如果需要保留 EBX、ESI 和 EDI 的值，就将它们依次压入栈中。

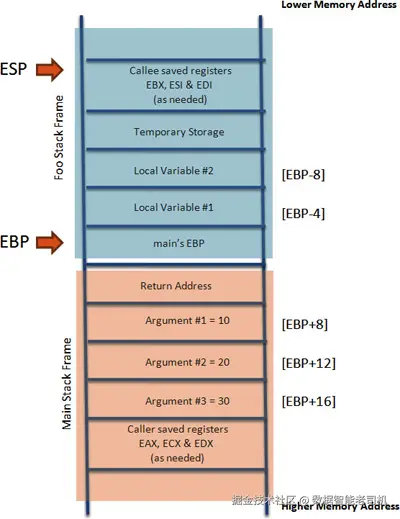

保存了 EBX、ESI 和 EDI 后的栈状态如下：

在 Foo 函数执行过程中，栈上会有多次 PUSH 和 POP 操作，此时 ESP 会上下移动，但 EBP 保持不变。借助 EBP，就可以通过相对于 EBP 的偏移量来访问各个变量。

被调用者返回前的准备

当 Foo 函数执行完毕后，被调用者需要进行以下操作：

1. 将 Foo 函数的返回值存入 EAX 寄存器；

2. 恢复之前保存的 EBX、EDI 和 ESI 寄存器的值；

3. 通过下列汇编指令拆除 Foo 的栈帧并返回调用者：

   MOV ESP, EBP
   POP EBP
   RET

   • MOV ESP, EBP：将栈指针 ESP 恢复到该函数栈帧的基址位置；
   • POP EBP：弹出之前保存的 EBP（即调用者 main 的基指针）；
   • RET：弹出返回地址，并跳转回调用点，恢复到调用前的栈状态。

RET 指令会从栈中弹出返回地址并加载到 EIP 中，使指令指针（EIP）回到 main 函数，以继续执行 main 的后续代码。

调用者返回后

由于指令指针已回到 main 函数，此时栈上的函数参数已不再需要，可以进行清理。

通过将 ESP 增加 12 字节（每个参数 4 字节，共 3 个参数），清理栈上的所有参数：

ADD ESP, 12

由于 EAX 寄存器中保存了 Foo 函数的返回值，可将其内容移动到其他寄存器。最后，通过 POP 指令依次弹出之前保存的 EAX、ECX 和 EDX，将 ESP 恢复到最初的位置。

结论

我们介绍了现代计算设备的架构及其各组成部分，并讲解了微处理器、内存与各类寄存器的基本原理。还讨论了不同处理器型号及 x86 编号约定的意义。通过栈的示例代码，我们理解了调用者（caller）与被调用者（callee）之间的区别，并认识到栈在应用逆向工程中的重要性------这一部分切勿忽略。在下一章，我们将介绍业界专业人士常用的各类逆向工程工具。
