大家好，我是悟空。
上一篇我讲解了RabbitMQ架构（可以通过文末的合集查看） ，这次我们继续讲解另外一款消息队列 RocketMQ 的架构。
RocketMQ 在功能、稳定性、性能层面都比 RabbitMQ 的表现更好。
1.2.5.1 RocketMQ系统架构简介

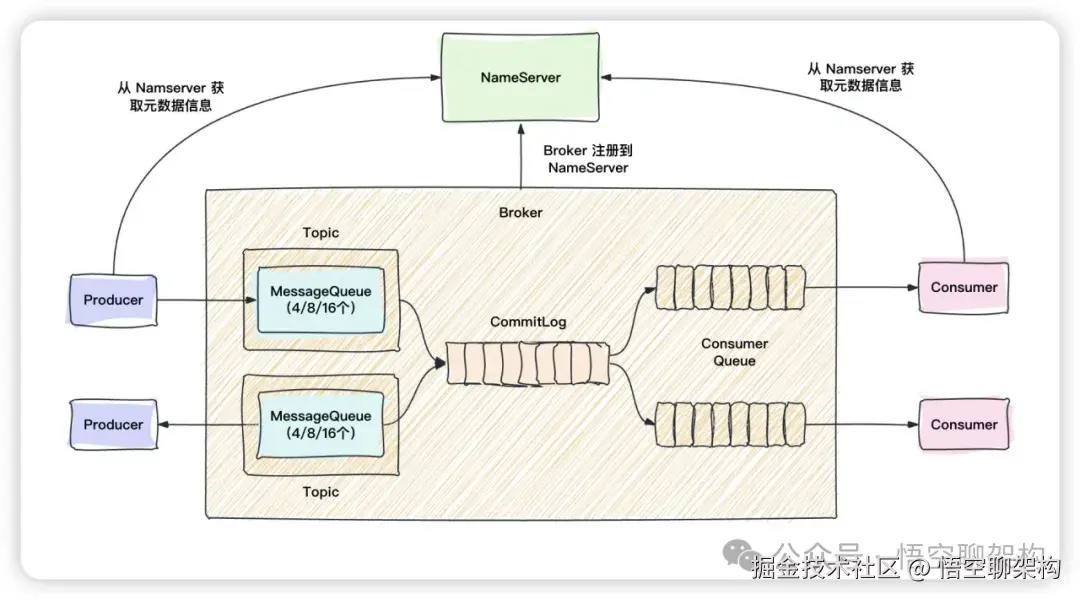

RocketMQ 由 Broker、NamServer、Producer、Consumer 四大组件组成。如下图所示：
简单概括下四大组件的核心要点：
| 组件 | 技术要点 |
|---|---|
| NameServer | 轻量级注册中心 |
| Broker | 消息存储 |
| Producer | 同步、异步、单向多种发射方式 |
| Consumer | Push/Pull 双模式 |
RocketMQ的NameServer 负责元数据的存储。它一个独立的进程，扮演着集群"中枢神经系统"的角色，其核心作用是为生产者（Producer）和消费者（Consumer）提供路由信息，帮助它们找到对应的 Broker 地址。
Broker 在启动的时候会主动连接 NameServer，将自己的元数据信息上报给 NameServer，每隔30秒还会上报一次元数据（心跳包）。核心内容包含 Broker 的地址、名称、BrokerId、主节点地址、该 Broker 上的所有 Topic 的队列配置等。
NameServer 会将 Broker 的元数据信息缓存到本地路由表，供 Producer/Consumer 拉取，实现动态路由与故障感知。生产者在发送数据的时候，会指定Topic或MessageQueue，只指定 Topic 时，Producer用负载均衡算法挑一个 MessageQueue；也可以直接指定 MessageQueue。
Broker 收到消息后，将消息顺序追加到 CommitLog 文件，如果文件大小超过固定大小（默认1G），则会生成 CommitLog 文件，避免单个文件过大。MessageQueue 只是逻辑分片，不会存储消息。ConsumeQueue 做逻辑分片，是消息的索引，指向 CommitLog 中消息的具体位置。
Producer发送消息，启动时先跟NameServer集群中的其中一台建立长连接，并从NameServer中获取当前发送的 Topic 存在哪些 Broker 上，通过负载均衡从队列列表中选择一个MessageQueue，然后与MessageQueue所在的Broker建立长连接从而向Broker发消息。
Consumer 跟 Producer类似，跟其中一台 NameServer 建立长连接，获取当前订阅Topic存在哪些Broker上，然后直接跟Broker建立连接通道，开始消费消息。Consumer 通过声明的 Group进行分组拉取消息，消费者每拉一批消息，SDK 把最新 offset 写回 Broker（定时或手动 commit）。
1.2.5.2 RocketMQ的网络协议
- RocketMQ 5.0 之前： 客户端与 Broker / NameServer 只支持 RocketMQ 私有 Remoting 协议（基于 Netty 的二进制协议，固定帧格式、序列化用 RocketMQ 自己的编码）。
- RocketMQ 5.0 开始： 官方 SDK 新增 gRPC 协议实现，同时保留旧的 Remoting 协议实现。

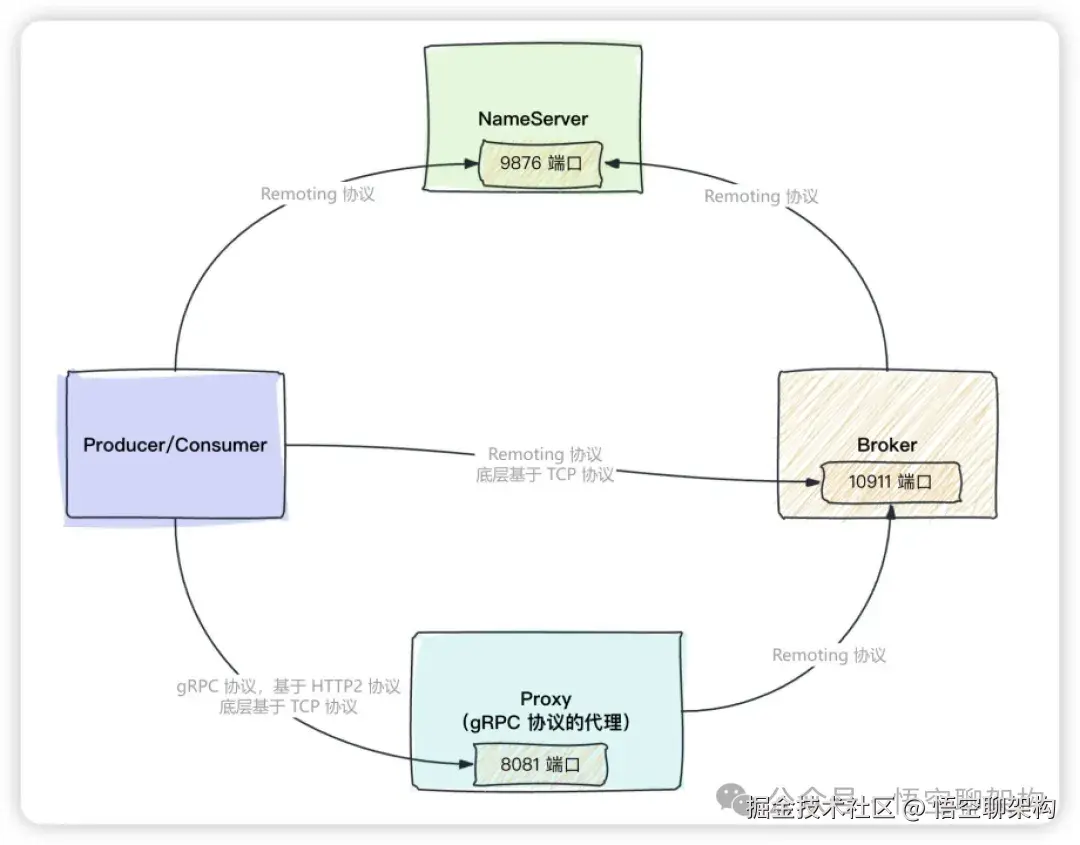

如下图所示：
完整交互流程：
（1）Broker与NameServer通信：通过 Remoting 协议向 NameServer（9876 端口）注册和发送心跳。
（2）客户端启动：通过Remoting协议连接 NameServer（9876 端口）获取 Broker 路由表。
（3）客户端与 Broker 通信：使用 Remoting 协议连接 Broker（10911端口），或者直连Proxy的8081端口，将数据通过 gRPC 协议发送给 Proxy，最后还是通过 Remoting协议转发给 Broker。
值得注意的是Remoting 协议直接基于四层的 TCP 协议通信，gRPC 基于七层的 HTTP2 协议通信，不过 HTTP2 底层也是基于TCP。
Remoting 协议 和 gRPC 协议对比：
| 维度 | Remoting（私有协议） | gRPC（开发库丰富，推荐） |
|---|---|---|
| 性能 | 极致（私有协议优化） | 稍低（HTTP/2 头部开销） |
| 多语言支持 | 高成本（需重复实现） | 低成本（官方/社区实现） |
| 云原生集成 | 困难（需额外适配） | 原生支持（Istio/K8s） |
| 可观测性 | 需额外开发 | 原生支持（OpenTelemetry） |
| 生态连接 | 封闭 | 开放（Serivce Mesh等） |
Remoting 适合 RocketMQ 内部高性能、低延迟的场景（如 Broker 间同步），而 gRPC 更适合面向用户和云原生的场景，两者不是替代关系，而是互补。
1.2.5.3 RocketMQ的网络模块

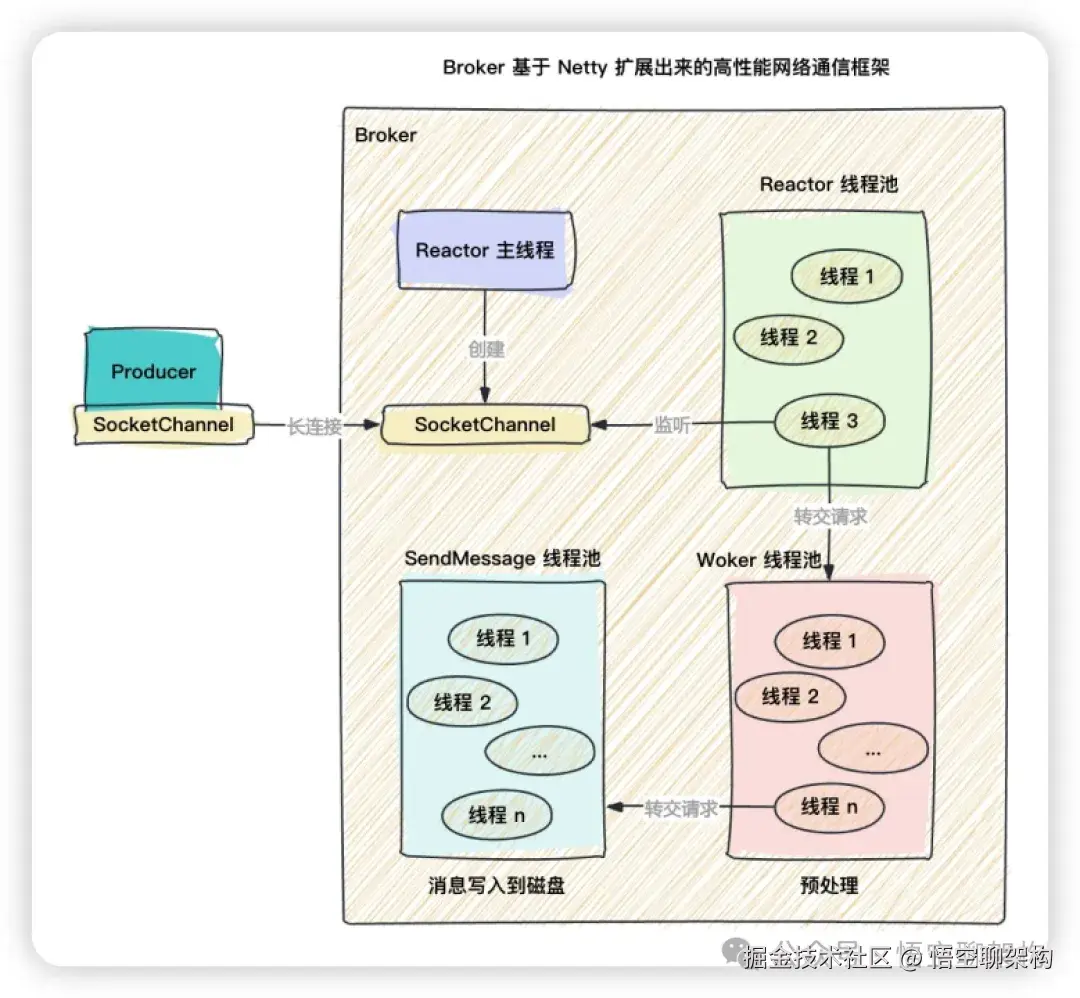

RocketMQ 是基于 Netty 扩展出来的高性能网络通信框架，接下来我们来看看下面的原理图。
RocketMQ的RPC通信采用Netty作为底层通信库，并基于Reactor多线程模型进行了深度扩展和优化。
Broker 中有一个 Reactor 主线程（Netty BossGroup），Producer和Broker建立TCP长连接时，Reactor 主线程会在端口上监听到客户端建立的请求。然后处理TCP三次握手建立连接，创建并注册SocketChannel将SocketChannel注册到selector上。Producer和Broker里面都通过各自的SocketChannel维持长连接。Producer 通过 SocketChannel发送消息给Broker中的SocketChannel。
Broker 中还有一个 Reactor线程池（Netty WorkerGroup），里面的线程会监听到 SocketChannel 的网络数据，并将数据传递给 Woker线程池中的一个线程进行预处理。Reactor线程池默认有三个线程。
Worker 线程池中的线程的核心职责：SSL 加密验证、编解码工作、检查空闲连接、管理网络连接等等。Worker 线程池默认有8个线程。
另外 Broker 有一个业务线程池：SendMessage线程池，里面的线程专门用于处理 Woker消息写入到磁盘。该线程池的线程数是动态的，根据服务器的CPU核心数自动调整。这种设计使得RocketMQ能够高效处理大量并发请求，同时保持系统的稳定性和可扩展性。
1.2.5.4 RocketMQ的存储模块
RocketMQ 的数据存储分为元数据存储和消息数据存储。
1.2.5.4.1 元数据存储
什么是Broker 的元数据？
首先元数据是用来描述其他数据的属性的。就像一本书的元数据是用来描述这本书的信息，如书名、作者、出版社、目录等。
那么Broker 的元数据其实就是描述 Broker 中的核心数据的，如 Broker的基础元数据： 名称、ID、集群名称、地址等，另外还有Topic的相关元数据。

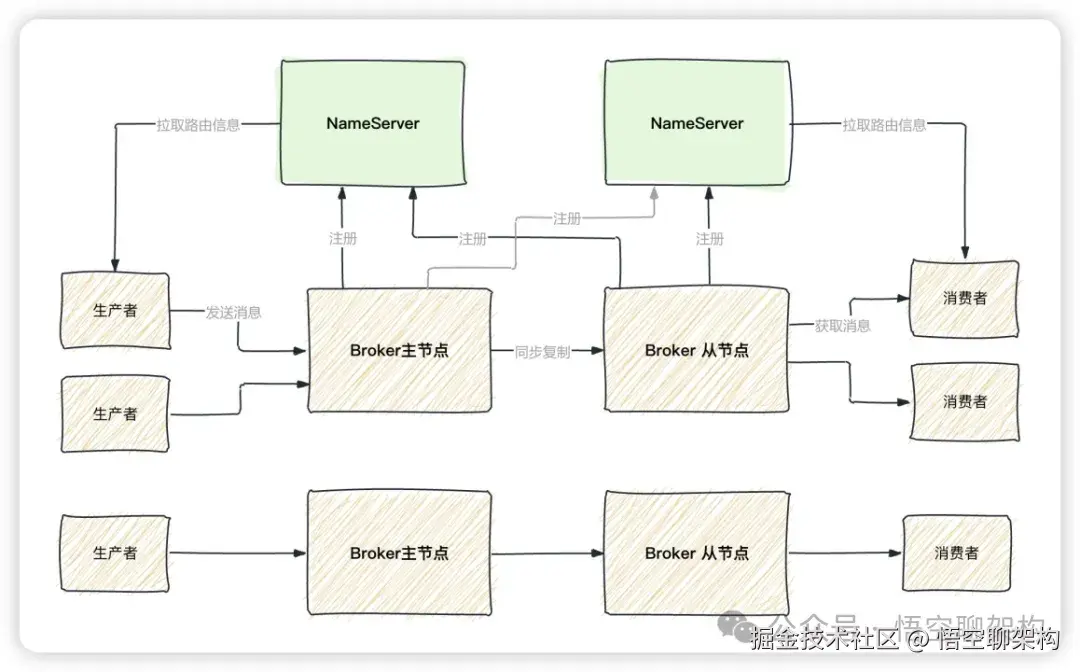

如何存储这些Broker 中的这些重要的元数据呢？我们来看下原理图。
首先每个Broker节点都会存储自己的元数据，然后他们会将自己的这些元数据上传到每个 NameServer上（如果NameServer 采用集群部署的方式，就会有多个NameServer，各NameServer实例之间不进行相互通讯）。如果Broker有从节点，也会和主节点一样上传元数据。所以每个 NameServer 上都会有所有Broker的元数据。即使某个NameServer宕机了，但其他NameServer有所有Broker元数据信息，整个集群还是能正常对外提供服务的。另外需要注意的是这些数据都是放在 NameServer的内存中，不会持久化存储。
NameServer如何感知某个Broker宕机了？
Broker会每隔30秒向所有NameServer发送心跳包，告诉每个NameServer自己还存活着。每个NameServer 在收到心跳包都会更新这个Broker节点的最近一次的心跳时间。NameServer还会每隔10秒运行一个任务，用来检查每个Broker节点最近一次的心跳时间是否超过120秒没有更新过，如果超过了，则说明这个Broker节点宕机了。
Broker主从节点的机制说明：
| 机制 | 说明 |
|---|---|
| 数据同步 | 主节点异步/同步复制消息到从节点 |
| 故障接管 | 主节点宕机时，从节点不会自动升主 （需运维干预或依赖 RocketMQ Dledger 自动选主） |
| 读扩散 | 消费者默认从主节点读取，高负载时可配置从从节点读取数据，分担主节点压力。 |
1.2.5.4.2 消息数据存储

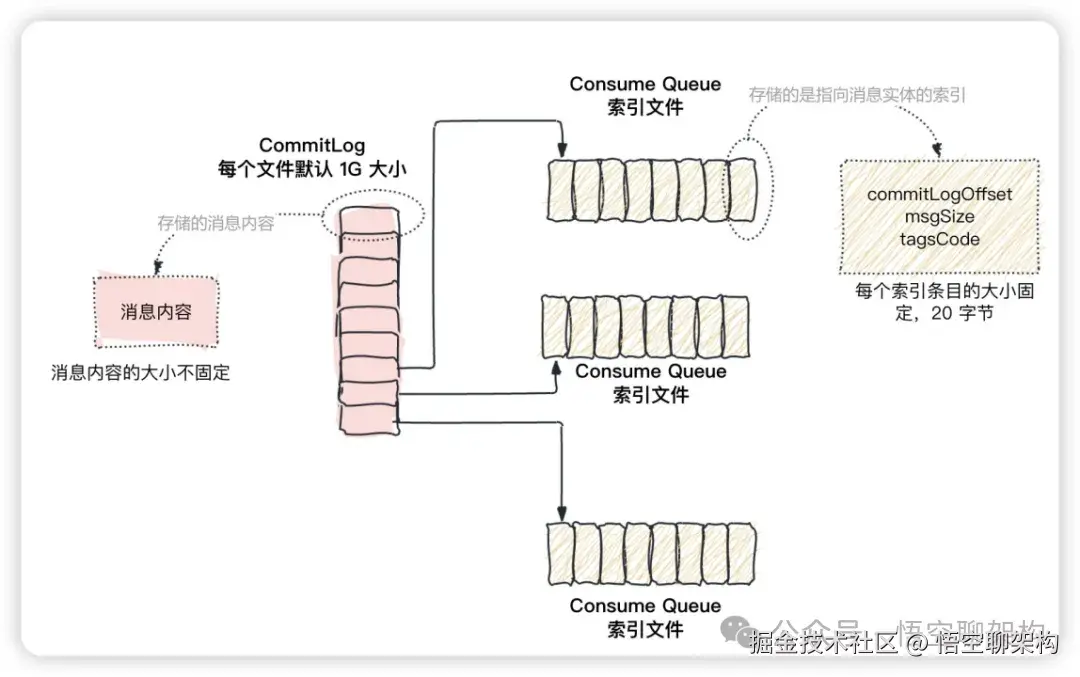

跟RocketMQ 存储相关的有三种文件：CommitLog、ConsumeQueue、IndexFile。如下图所示，CommitLog和Consume
（1）CommitLog：存储消息的主体内容，消息的内容不定长，单个文件默认1G大小。当文件写满后，写入下一个文件。每个 Broker 节点都有各自的 CommitLog 文件。
（2）ConsumeQueue：消息消费索引，用于提高消息消费的性能。因 RocketMQ基于主题的订阅模式，消息消息也是针对主题进行的，但是如果每次消费都要遍历 CommitLog文件来检索对应主题的消息是非常低效的，所以才有了基于主题的CommitLog 索引文件，也就是 ConsumeQueue 文件。它的文件夹的组织方式为topic/queue/file三层组织结构。每个文件采取定长设计，每一个条目共20个字节，分别为8字节的CommitLog物理偏移量、4字节的消息长度、8字节tag hashcode，单个文件由30W个条目组成，可以像数组一样随机访问每一个条目，每个ConsumeQueue文件大小约5.72M。
（3）IndexFile：索引文件，提供了一种可以通过key或时间区间来查询消息的方法。Index文件的存储位置是：$HOME/store/index/{fileName}，文件名fileName是以创建时的时间戳命名的，固定的单个IndexFile文件大小约为400M，一个IndexFile可以保存 2000W个索引。
1.2.5.4.3 消息的刷盘机制
(1) 同步刷盘：当Broker端收到消息后，只有将消息真正持久化至磁盘后，Broker端才会真正返回给Producer端一个成功的ACK响应。同步刷盘对MQ消息可靠性来说是一种不错的保障，但是性能上会有较大影响，一般适用于金融业务应用该模式较多。
(2) 异步刷盘：当Broker端收到消息后，只要消息写入PageCache即可将成功的ACK返回给Producer端。消息刷盘采用后台异步线程提交的方式进行，降低了读写延迟，提高了MQ的性能和吞吐量。
1.2.5.5 RocketMQ生产消费机制详解
1.2.5.5.1 Producer生产消息
Producer启动时先跟NameServer集群中的其中一台建立长连接，当需要发送消息到Topic或MessageQueue时，会根据从NameServer中拿到的路由信息找到要发送给哪个Broker，然后通过负载均衡算法选择一个MessageQueue，然后与队列所在的Broker建立长连接，并将消息发送给该MessageQueue。
Producer支持三种发送消息的形式：
（1）单向发送（Oneway）：发送消息后立即返回，Producer不关心是否发送成功，也不会处理响应。
（2）同步发送（Sync）：发送消息后，Producer等待响应。
（3）异步发送（Async）：发送消息后立即返回，Producer会在自己提供的回调方法中处理响应。
1.2.5.5.2 Consumer 消费消息
Consumer跟Producer类似，也是和NameServer建立长连接，获取路由信息，然后通过 订阅的Topic找到对应了哪些Broker，然后直接跟Broker建立连接，开始消费消息，最后通过提交消费位点的形式来保存消费进度。
Consumer 支持三种消费消息的模式
（1）拉取模式（Pull） ：消费者主动向Broker发送拉取请求，指定要拉取的消息数量和偏移量（或时间戳），Broker 响应包含消息或空结果。
（2）推模式（Push） ：客户端与 Broker 建立长连接，并发送拉取消息的请求。如果当前没有新消息，Broker 不会立即响应，而是等待一段时间或直到有新消息到达再返回。
（3）无状态模式（Pop） ：在 RocketMQ 5.0 中，Pop 消费模式的设计核心在于将重平衡、位点管理及消息重试等任务转移至服务端处理，有效避免单点故障引起的消息积压，优化了整体消息处理效率和系统的水平扩展能力，且提升了系统的灵活性和扩展性。
消费者组概念
在消费者中消费组的有非常重要的作用，如果多个消费者设置了相同的Consumer Group，我们认为这些消费者在同一个消费组内。
Apache RocketMQ 支持两种消费模式
（1）集群消费模式：当使用集群消费模式时，RocketMQ 认为任意一条消息只需要被消费组内的任意一个消费者处理即可。可以通过扩缩消费者数量，来提升或降低消费能力。
（2）广播消费模式：当使用广播消费模式时，RocketMQ会将每条消息推送给消费组所有的消费者，保证消息至少被每个消费者消费一次。即使扩缩消费者数量也无法提升或降低消费能力。
1.2.5.6 RocketMQ事务消息

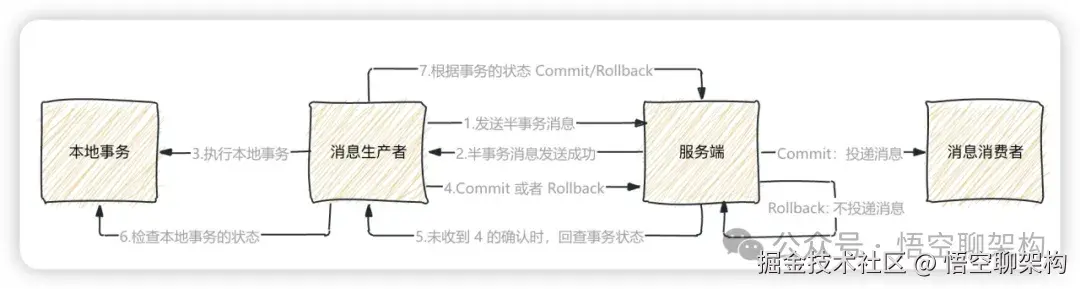

RocketMQ 提供了事务消息的功能，采用 2PC (两段式协议) + 补偿机制（事务回查）的分布式事务功能，通过这种方式能达到分布式事务的最终一致。原理如下图所示：
事务消息发送步骤如下：
（1）发送方将半事务消息发送至消息队列 RocketMQ 版服务端。
（2）消息队列 RocketMQ 版服务端将消息持久化成功之后，向发送方返回 Ack 确认消息已经发送成功，此时消息为半事务消息。
（3）发送方开始执行本地事务逻辑。
（4）发送方根据本地事务执行结果向服务端提交二次确认（Commit 或是 Rollback），服务端收到 Commit 状态则将半事务消息标记为可投递，订阅方最终将收到该消息；服务端收到 Rollback 状态则删除半事务消息，订阅方将不会接受该消息。 事务消息回查步骤如下：
（5）在断网或者是应用重启的特殊情况下，上述步骤 4 提交的二次确认最终未到达服务端，经过固定时间后服务端将对该消息发起消息回查。
（6）发送方收到消息回查后，需要检查对应消息的本地事务执行的最终结果。
（7）发送方根据检查得到的本地事务的最终状态再次提交二次确认，服务端仍按照步骤 4 对半事务消息进行操作。
1.2.5.7 RocketMQ架构小结
（1）RocketMQ协议层支持Remoting和gRPC协议。
（2）RocketMQ网络层是基于Netty扩展出来的高性能网络通信框架。
（3）RocketMQ存储层也是采用将消息顺序存储到同一个文件，支持分段存储。
（4）Broker需要向NameServer上传自己的元数据信息。
（5）生产者通过NameServer获取Broker的元数据信息，然后选择直连哪Broker，最后发送到具体的MessageQueue。
（6）消费者需要从NameServer获取Broker的元数据信息，然后选择直连哪台Broker 进行消费。
（7）RocketMQ还有消费者组的概念，在集群消费模式下，消费者会通过负载均衡来消费消息，最后通过提交消费位点的形式来保存消费进度。
