倍讯科技Profinet转DeviceNet协议转换网关与GM系列流量计集成应用之案例探究

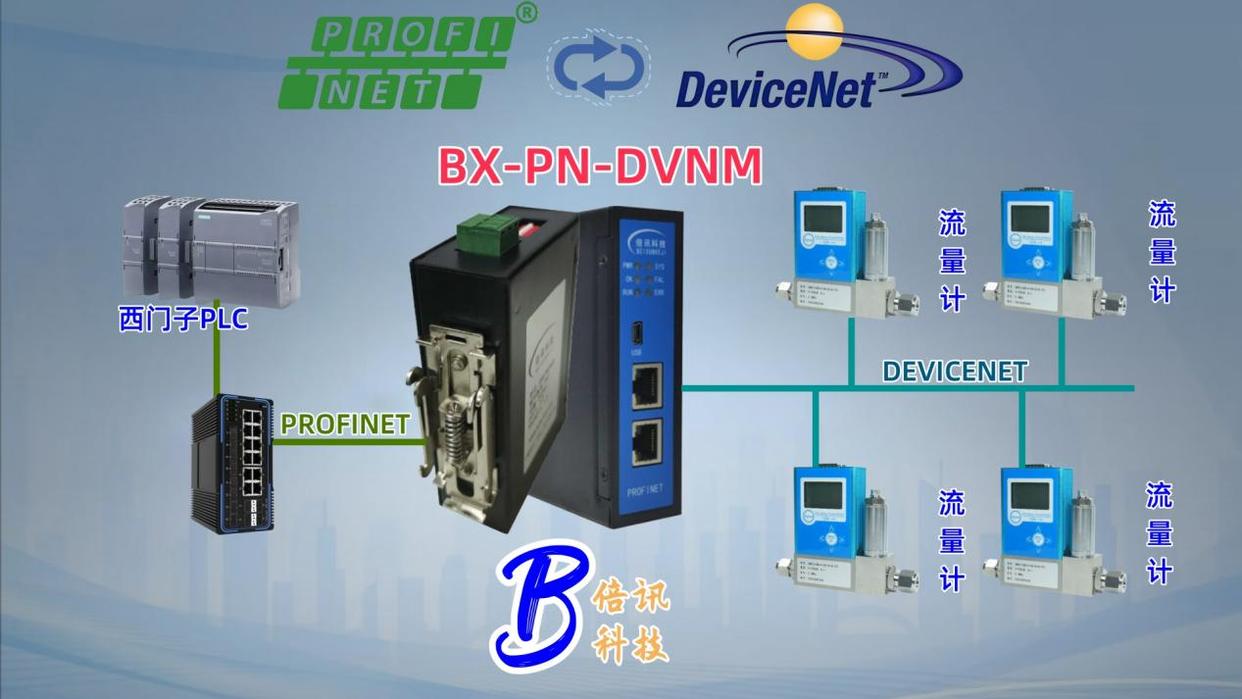

本案例聚焦于ModbusTCP主站可编程逻辑控制器(PLC),通过倍讯科技所研发的DeviceNet转Profinet网关,达成与GM系列空气流量计连接的配置过程,具体步骤如下。

打开PLC组态软件(博图,STEP7)等,构建全新项目,并导入网关GSD文件,利用"选项-管理通用站描述文件"功能模块,将PROFIENT转DEVICENET网关的XML文件导入系统设备库,并选定GSD文件所在文件夹。拖拽到网络视图中

将PROFIENT转DEVICENET网关与可编程逻辑控制器(PLC)进行连接,设定分配给网关的设备名称及IP地址,分配数据传输长度与输入/输出(I/O)地址。完成配置后,将组态下载至可编程逻辑控制器(PLC)。

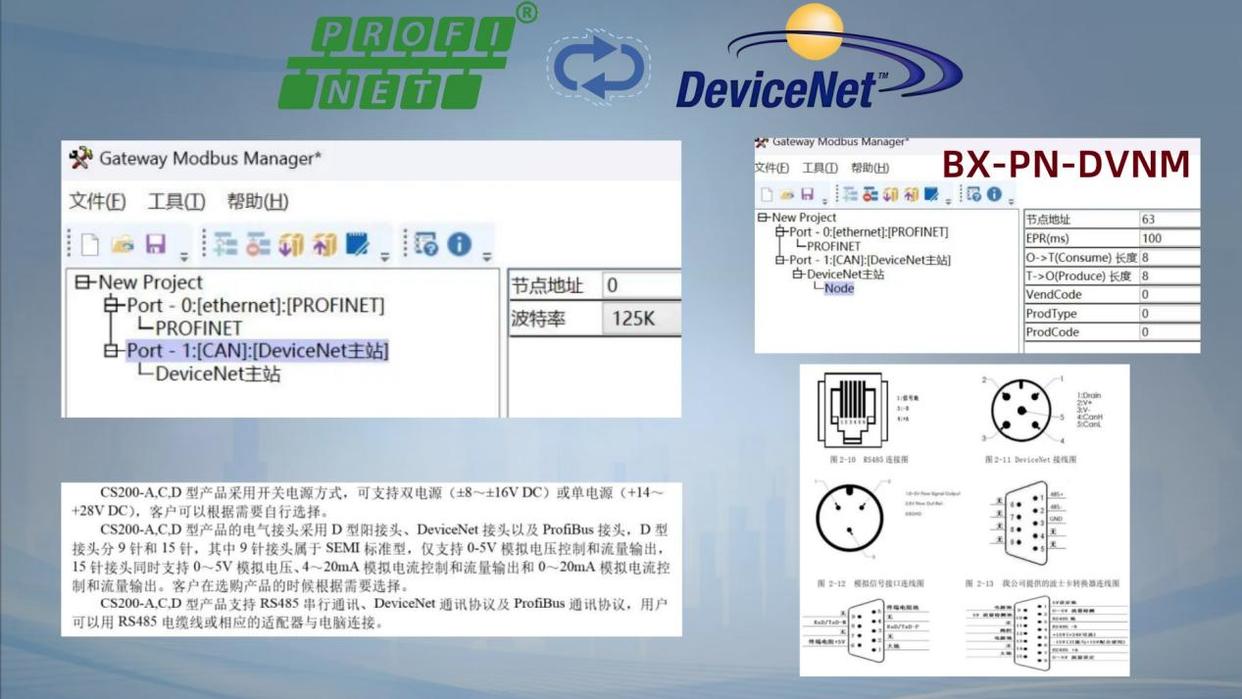

配置流程:开启网关配置软件"GatewayConfigurationStudio",创建新项目并选取PN-DevicenetM。网关的设备名称与IP地址由主站软件予以分配,设定网关于Profinet一侧的输入输出数据长度,以及掉线后的数据处理模式。

在进行PROFIENT转DEVICENET网关设置时,需将其DeviceNet波特率调整为与从站一致。随后添加Node从站,可通过开启从站EDS文件或运用第三方软件读取DeviceNet参数,把所获取的对应参数填入右侧表格(此类参数一般可从官方网站查询或向客服问询)。参考流量计手册,对从站流量计开展配置工作,可利用专用接线并结合软件对其内部参数进行设置。完成从站与网关的正确接线后,依据图中定义对引脚进行严格检查。至此,流量计从站配置完毕。

配置阀岛参数,设置站地址和调整波特率,确保设备标识唯一和数据传输稳定。核对参数无误后,按既定方式连接设备,确保线路准确。连接后,重新上电使配置生效,设备通电后即可正常工作,实现高效通讯。
