连接器胶芯与PIN针自动化整列组装的技术实践

在精密连接器制造领域，胶芯与PIN针的组装精度直接影响最终产品的电气性能与机械可靠性。随着连接器设计向微型化发展（PIN针间距可小至0.4mm），以及产能需求的持续攀升，传统依赖人工在显微镜下进行分拣与插装的作业模式，正面临效率与质量的双重挑战。

据行业调研显示，超过七成企业仍以人工操作为主，单件耗时可达数分钟，不良率普遍高于5%。本文探讨关于唯思特科技有限公司一种以"整列+翻板"为核心的自动化组装工艺，旨在为连接器生产提供稳定、高效的技术路径。

一、核心挑战：微细件组装的精度与效率难题

连接器组装的核心在于将成百上千根微型PIN针与对应胶芯孔位实现精准对位与插入。其难点主要体现在三个方面：

PIN针的定向难题：PIN针通常带有杯口、倒角或方向性特征，在散料状态下姿态随机。人工辨别耗时较长，且易因疲劳产生方向错误。
胶芯的阵列定位：胶芯上的针孔呈高密度矩阵排列，孔位偏差会直接影响插装成功率。
双物料的空间协同：组装要求PIN针阵列与胶芯孔阵在三维空间上实现微米级的圆心对位，手工操作难以保证批次一致性。

二、解决方案：分步整列与翻板组装的工艺逻辑

针对上述难题，一种经过验证的自动化方案将流程分解为两个阶段：先利用唯思特高精度整列机分别完成胶芯与PIN针的矩阵化排列，再通过翻板机构实现两者的整体对位与同步插入。

第一步：胶芯与PIN针的独立精密整列

此阶段的目标是将散乱的两种物料转化为姿态统一、位置精准的阵列。

PIN针的整列 ：散装PIN针被送入整列机。设备通过程序化控制的复合运动（如前后倾斜、左右摇摆与微幅振动），模拟"筛动"过程，使PIN针在动态环境中依靠自身几何特征（如重心偏移、端部形状）进行自主寻位。最终，PIN针以统一朝向落入一块高精度仿形治具板 的定位槽中。该治具板的每一个型腔根据PIN针在正确姿态下的三维轮廓加工而成，可使每根针的间距、出头长度保持较高的一致性，整列精度可达±0.02mm。例如，唯思特科技所研发的整列设备即采用此类动态筛动式原理，通过可调参数适应不同规格PIN针的处理需求。
胶芯的整列：胶芯通过定制化轨道或卡槽治具进行快速阵列排布。胶芯被定向并固定于专用的承载治具上，其针孔位置与PIN针治具板的针位布局实现一一对应设计。此环节通过高精度治具加工（可达0.001mm），为后续对位建立精确的几何基准。

第二步：翻板对位与同步组装

获得两套阵列后，流程进入协同组装阶段。

定位校准：承载PIN针的治具板与承载胶芯的治具板通过精密导柱进行预对位，使两者中心坐标重合，对位偏差控制在0.03mm以内。
翻板扣合：承载胶芯的治具区域向上翻转180°，使胶芯的针孔朝下，覆盖于PIN针排列板的正上方。此时，胶芯针孔与下方对应PIN针的顶端在垂直方向上实现同心。

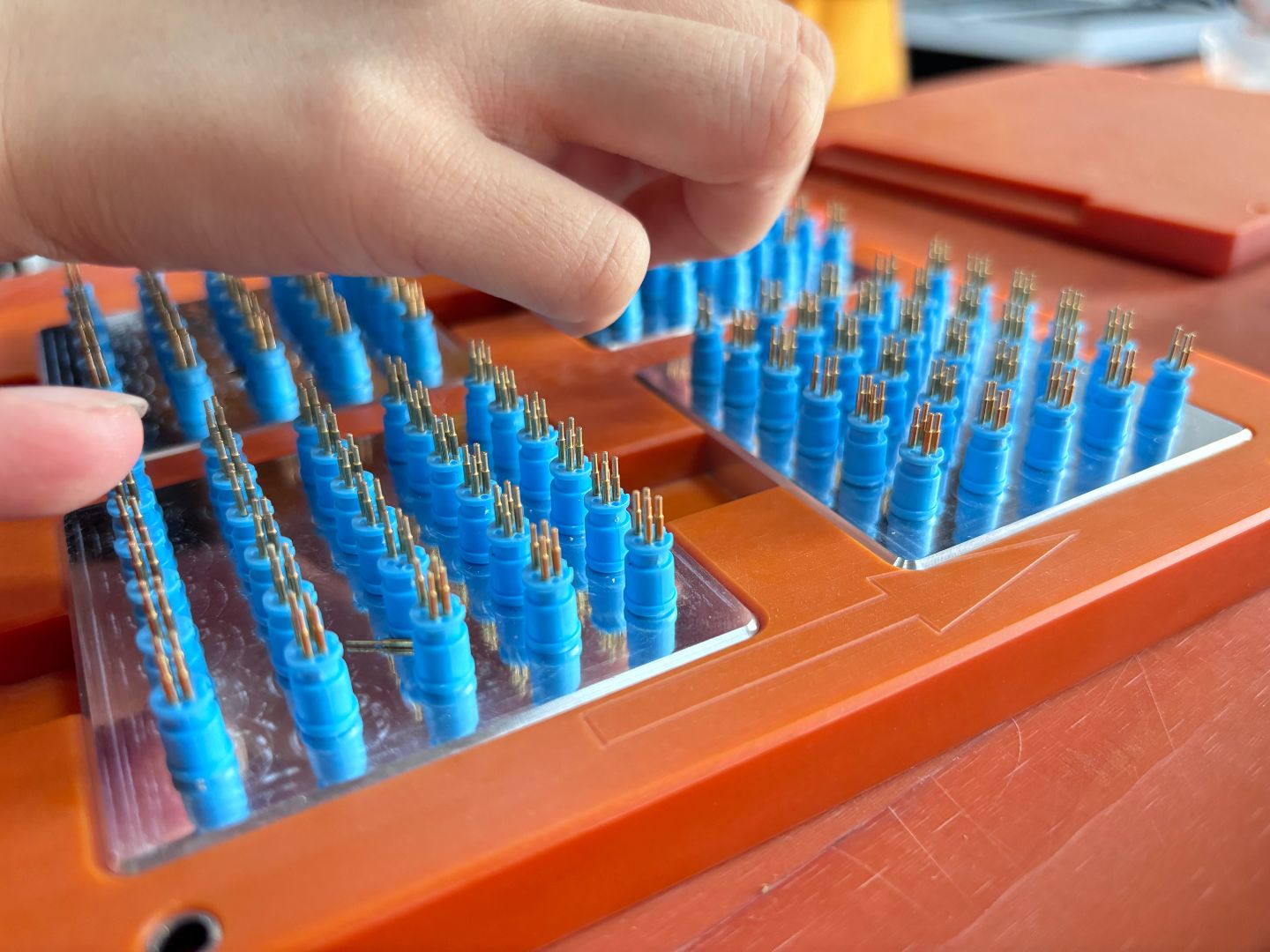

同步插入：控制组合治具同步翻转180°，PIN针在重力及轻微辅助导向作用下，插入胶芯针孔。打开上方的胶芯治具板，即可完成整板物料的组装。
循环作业 ：当一块治具板进行组装时，整列机可同时为下一块空板进行排列，形成"排列-组装-排列"的并联循环，提升设备利用率与整体产出效率。这一作业模式在唯思特科技的客户案例中已得到实际应用验证。

三、方案的技术价值与应用成效

相比传统人工或单件自动化方案，此"整列+翻板"工艺具有以下特点：

效率提升：单批次可同时处理100-200组物料，整列效率可达5000件/小时，单个组装循环耗时约30秒。
精度与一致性：通过高精度仿形治具锁定物料姿态，可减少人工操作的方向误差与位置偏差。组装后的产品插拔力一致性可提升至95%以上。
不良率控制：自动化流程将人为失误降至较低水平，不良率可从人工的3%-5%降至0.1%以下。
换产适应性：设备支持多组工艺参数存储，通过更换对应的治具板，可适配Type-C、BTB、FPC等不同型号连接器，换产时间可压缩至5-10分钟。

四、工程实施的关键考量

成功应用此类方案，需关注以下几个技术要点：

治具设计的精度保障：仿形治具是整列与组装精度的物理载体，其型腔的微观形状与尺寸公差需根据具体物料进行一对一设计与精密加工。
整列参数的工艺匹配 ：不同规格的PIN针（尺寸、重量、表面状态）需匹配相应的振动频率、倾斜角度等参数，这依赖于对物料动力学特性的理解与调试经验。具备此类技术积累的供应商，如唯思特科技，其处理异形零件的案例库可为参数快速调优提供参考依据。
整机系统的稳定性：从整列、翻转到对位，各动作模块的协同与重复定位精度需经过测试，以满足长期连续生产中的可靠性要求。

结语

连接器胶芯与PIN针的自动化整列组装，是对精密制造中"多物料协同"问题的一种系统化技术路径。它将手工操作分解为"整列建立秩序、翻板实现协同"的标准化流程，以高精度治具和可控的物理运动替代人工判断，为连接器的大规模高质量生产提供了可行的技术基础。随着连接器向更高密度、更小尺寸演进，此类前置自动化工艺的深入应用，或将成为制造企业提升核心竞争力的重要环节。对于有相关需求的连接器生产企业，可与具备整列设备研发能力的技术团队进一步探讨工艺适配性。
