【BIM+GIS】BIM数据格式解析&与数字孪生适配的关键挑战

在数字孪生行业蓬勃发展的当下,数据无疑是基石。而 BIM(建筑信息模型)数据,作为建筑领域数字化转型的关键成果,正以其独特的优势和特性,深度融入到数字孪生之中。

为了更高效地利用BIM模型,我们将从其数据格式 入手,逐步探索如何高效利用BIM数据,并深入挖掘其在数字孪生领域的关键应用点

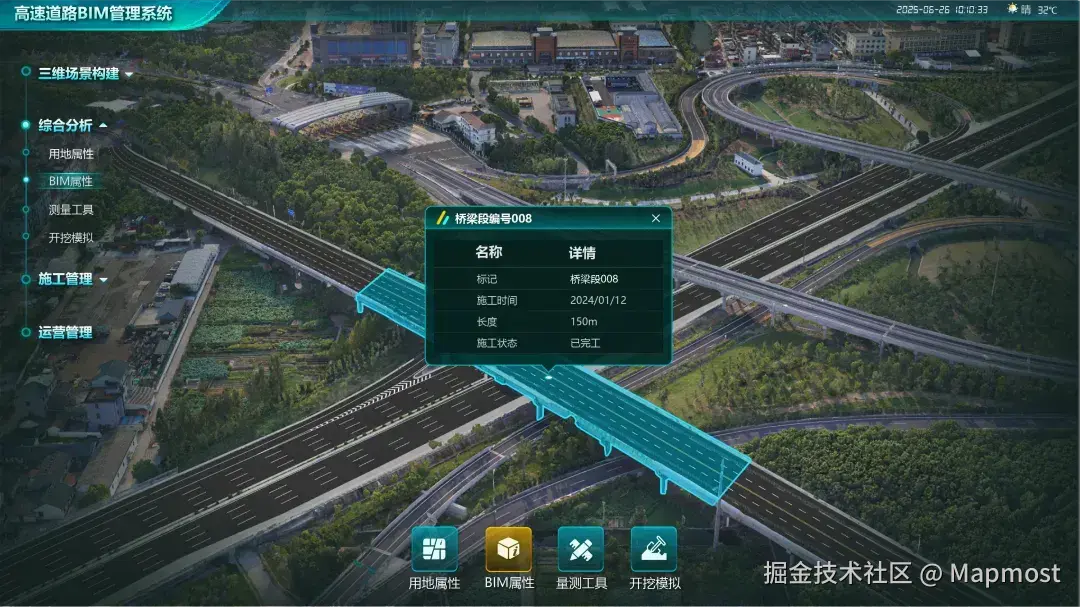

Mapmost高速道路BIM管理系统

BIM数据格式

在BIM领域,Revit、DGN、IFC是最常被提及且具有代表性的三种数据格式。

01 Revit格式:

  • 主要应用领域:广泛用于建筑、结构、机电设备以及土木工程的建模,适用于大厦、园区、商场等大型建筑的BIM建模。
  • 数据特点:Autodesk的专有格式 ,非Autodesk的软件无法兼容。每一个构件都有其独立的属性,数据有族库的概念,方便组装。常规GIS软件无法直接解析,只能借助其SDK,且Revit的材质SDK未开放。数据版本不会向上兼容,低版本软件无法打开高版本建模成果。
  • **对应的建模软件:**Autodesk Revit

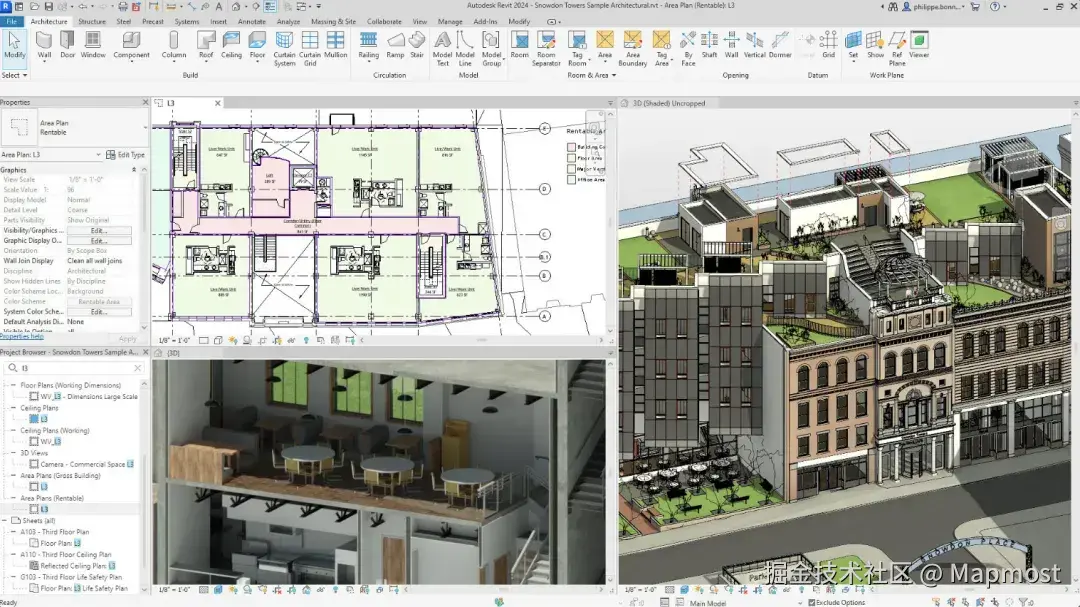

图源:Revit官网

02 DGN格式:

  • 主要应用领域 :常用于基础设施项目,如交通、能源、水利等工程的建模。
  • 数据特点:采用二进制存储,文件结构相对紧凑,能够高效地存储大量的图形信息和属性数据 。支持多种图形元素和复杂的几何形状,可以精确地表示工程项目的细节
  • **对应的建模软件:**Bentley公司MicroStation系列产品

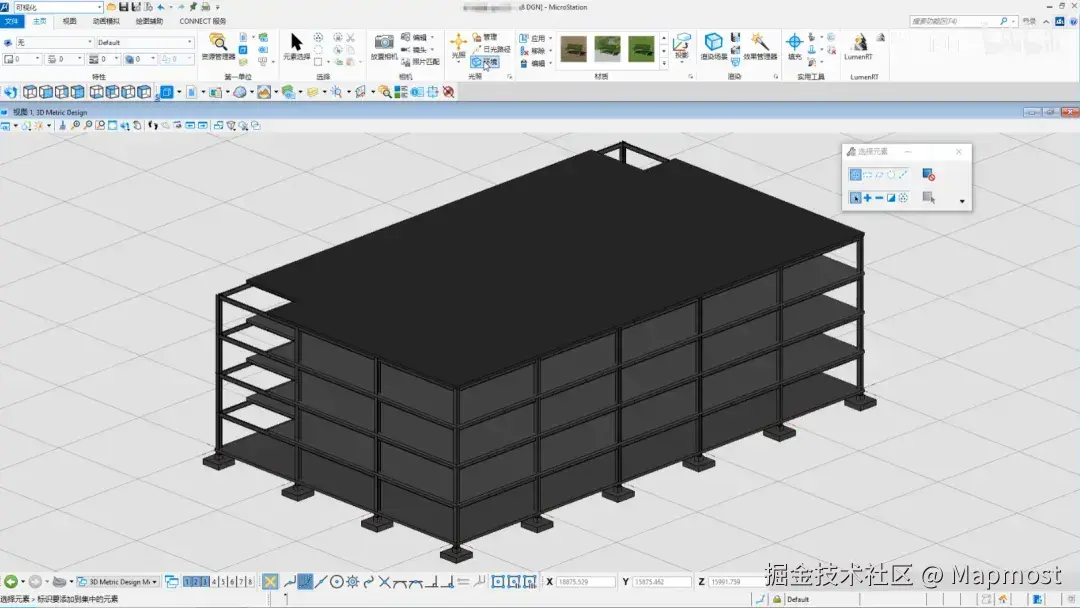

图源:www.bilibili.com

03 IFC格式:

  • 主要应用领域:作为建筑行业国际标准的BIM数据格式,广泛应用于建筑项目的全生命周期,包括设计、施工、运营和维护等各个阶段,实现了不同软件之间的数据共享和互操作。
  • 数据特点:是一种中立的、开放的文件格式 ,独立于任何特定的软件厂商,由BuildingSMART国际联盟开发和维护。具有良好的扩展性和可定制性 ,可以根据具体项目的需求添加或修改数据定义和属性。但也因此,有些设计单位会对其进行扩展,扩展后为非标准数据,加大了解析数据的难度。
  • **对应的建模软件:**目前常用的BIM软件都支持输出IFC格式的BIM数据,IFC 的最新官方版本是 4.3.2.0(通常称为 IFC 4.3)。

图源:BuildingSMART官网

BIM数据应用

BIM 数据作为建筑全生命周期的数字化表达 ,贯穿于数字孪生应用的各个阶段。其丰富的几何、属性和语义信息以及精细的建模能力,使其成为数字孪生应用的核心数据基础。

  • **规划阶段:**用于场地分析、日照分析与风环境模拟等,辅助确定建筑布局与选址,为规划决策提供依据。
  • **设计阶段:**整合各专业设计信息,实现协同设计,提升设计质量,通过能耗与采光等性能分析优化设计方案。
  • **施工阶段:**使用BIM数据进行进度模拟与优化,合理安排施工工序,结合物联网数据实现质量与安全监控。
  • **运维阶段:**结合BIM数据实现设施可视化管理,结合物联网实时监测设备运行状态,支持能耗管理与应急响应。

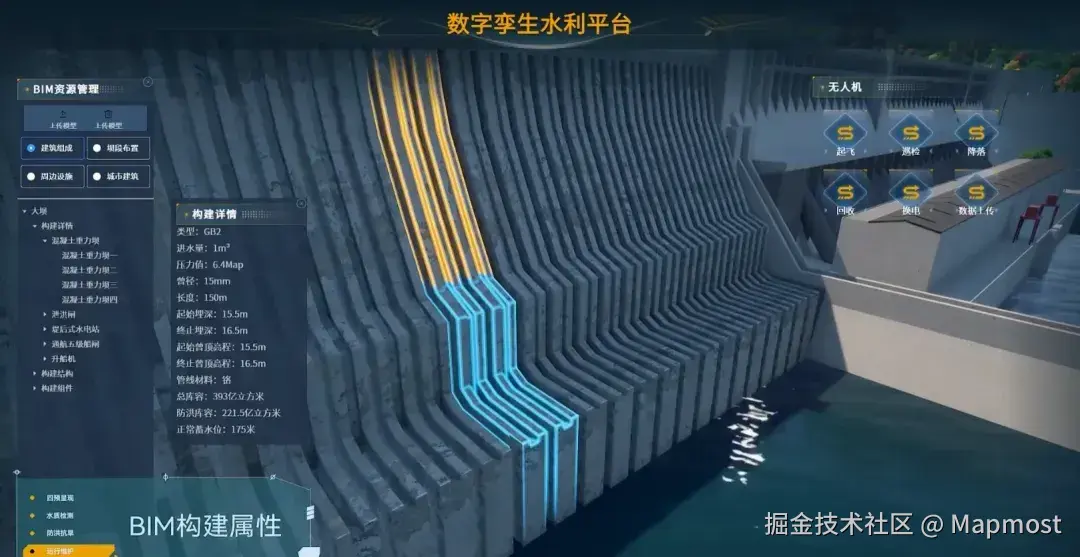

Mapmost 数字孪生水利平台

BIM数据的使用难点

使用BIM数据构建数字孪生应用时,往往会遇到以下这些问题:

  1. 不同软件厂商 的BIM模型文件格式互不兼容,例如Autodesk无法打开Bently的DGN格式,反之亦然。即使是同一厂商的软件不同版本之间也无法兼容。
  2. 市面上大多数引擎 支持GLTF/FBX/OBJ等通用三维模型格式,不直接支持BIM格式,如果想做格式转换,往往需要耗费大量时间,并且会出现模型几何信息和语义信息丢失的情况。
  3. 遇到IFC格式 的BIM数据,如果提供方进行了扩展或者定制 ,那要想解读这份数据,就需要耗费时间和精力了。
  4. 最棘手的是:BIM模型精细、数据量庞大 ,在应用系统中直接加载渲染,占用大量计算资源,容易导致系统卡顿或崩溃

针对问题4,必不可少的是对BIM模型进行轻量化和服务化 。但如何做好这件事以及保证对单体BIM模型的有效控制 ?如何让BIM模型数据与影像、倾斜、地形等数据进行融合展示,并保证性能?这些仍是需要面对的问题。

Mapmost"GIS+BIM"应用案例预告

Mapmost团队通过多个水利、建筑、桥隧道路等BIM项目 的实施,积累了一套完整的解决方案。通过BIM+GIS 的结合,能够实现对建筑项目的全生命周期管理,优化资源配置,提高施工管理效率如果您正在探索BIM与GIS的深度融合,或面临数据轻量化、跨平台协作的挑战,欢迎进一步交流!

下一篇,我们将通过实际案例,带您直击《BIM+GIS如何落地数字孪生场景---从模型整合到交互式应用,揭秘技术细节与价值亮点。

如果有相关应用需求,欢迎咨询!

work.weixin.qq.com/ct/wcde26ba... (二维码自动识别)

官网:www.mapmost.com

电话:0512-67632003
