开源！让二维变成三维立体雷达，提升项目的颜值

大家好，我是日拱一卒的攻城师不浪，致力于前沿科技探索，摸索小而美工作室，这是2025年输出的第42/100篇原创文章。

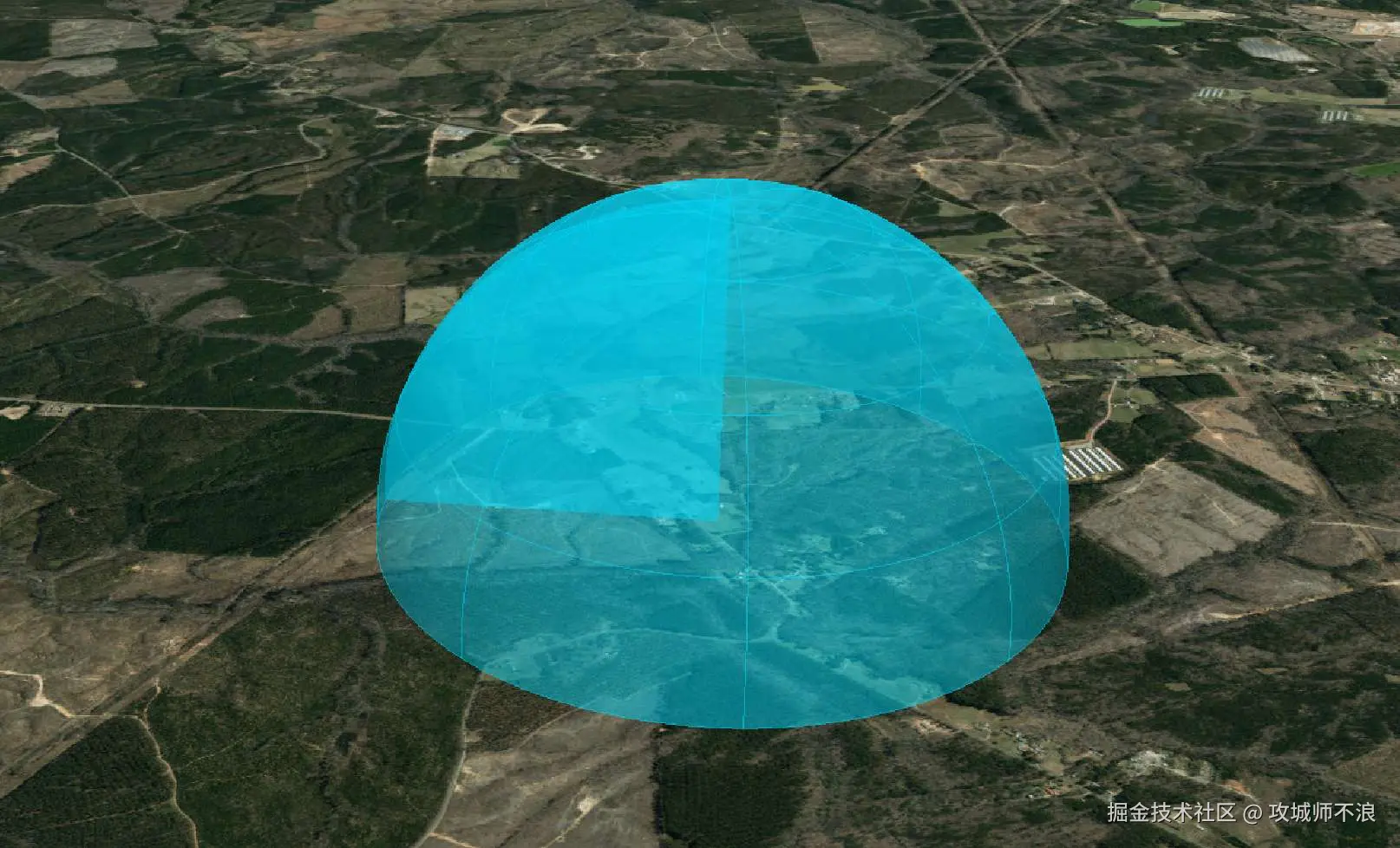

效果预览

www.bilibili.com/video/BV1L7...

前言

之前我们分享的都是平面雷达，总是感觉缺少一点立体感，或者说是科技感。

那今天我们就来聊聊如何在Cesium中实现一个立体的雷达扫描效果。

应用场景

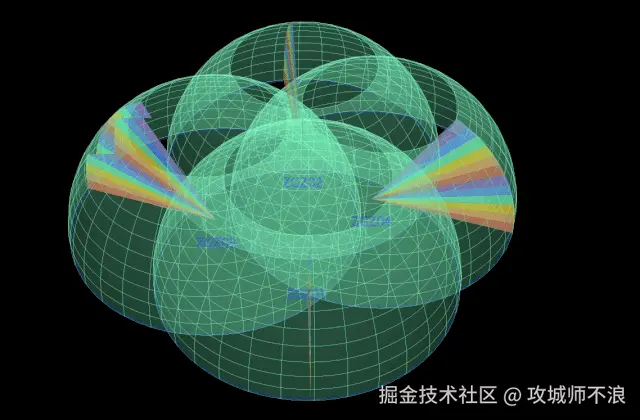

立体雷达特效常见于以下应用场景：

军事指挥系统 ：显示雷达站的探测覆盖范围，这个在军工项目中基本上是必不可少的功能了

通信网络规划：可视化信号基站的覆盖区域
智慧城市：展示特定设施的服务覆盖区域
气象预报：显示气象雷达的探测范围

原理分析

这个雷达扫描效果的实现主要涉及以下几个技术要点：

几何体构建 ：使用Cesium的实体系统 创建半圆球体和立体墙体
动态更新 ：通过Clock.onTick监听事件驱动扫描动画
坐标转换：在地理坐标和笛卡尔坐标间进行转换
数学计算：使用三角函数计算扫描扇区的点位

核心思路是通过不断更新墙体的位置来实现扫描动画，同时保持球体不变以表示覆盖范围。

代码详解

1. 球体和立体墙创建

javascript 复制代码

addEntities() {
    let entity = this.viewer.entities.add({
      id: this.id,
      position: this.position,
      // 立体墙
      wall: {
        positions: new Cesium.CallbackProperty(() => {
          return Cesium.Cartesian3.fromDegreesArrayHeights(this.positionArr);
        }, false),
        material: new Cesium.Color.fromCssColorString("#00dcff82"),
        distanceDisplayCondition: new Cesium.DistanceDisplayCondition(
          0.0,
          10.5e6
        ),
      },
      // 球体
      ellipsoid: {
        radii: new Cesium.Cartesian3(
          this.shortwaveRange,
          this.shortwaveRange,
          this.shortwaveRange
        ),
        maximumCone: Cesium.Math.toRadians(90),
        material: new Cesium.Color.fromCssColorString("#00dcff82"),
        outline: true,
        outlineColor: new Cesium.Color.fromCssColorString("#00dcff82"),
        outlineWidth: 1,
        distanceDisplayCondition: new Cesium.DistanceDisplayCondition(
          0.0,
          10.5e6
        ),
      },
    });
  }

这个方法创建了两个关键几何体：

wall：一个墙体，用于表示扫描的扇区，它的位置通过CallbackProperty动态更新
ellipsoid：一个球体，表示雷达的覆盖范围

几个关键参数：

shortwaveRange：雷达的覆盖半径
position：雷达所在的位置（经度、纬度）

两者都使用了半透明的青色材质#00dcff82，增强了科技感。

2. 动画实现

javascript 复制代码

addPostRender() {
  this.tickListener = this.viewer.clock.onTick.addEventListener(() => {
    this.heading += 1.0; //可调节转动速度
    this.positionArr = this.calcPoints(
      this.longitude,
      this.latitude,
      this.shortwaveRange,
      this.heading
    );
  });
}

动画的核心在于监听Cesium的时钟事件，每一帧更新heading角度，并重新计算扇区的点位数组。

转动速度可以通过调整每帧增加的角度值来控制。

3. 扇区点位计算

javascript 复制代码

calcPoints(x1, y1, radius, heading) {
  var m = Cesium.Transforms.eastNorthUpToFixedFrame(
    Cesium.Cartesian3.fromDegrees(x1, y1)
  );
  var rx = radius * Math.cos((heading * Math.PI) / 180.0);
  var ry = radius * Math.sin((heading * Math.PI) / 180.0);
  var translation = Cesium.Cartesian3.fromElements(rx, ry, 0);
  var d = Cesium.Matrix4.multiplyByPoint(
    m,
    translation,
    new Cesium.Cartesian3()
  );
  var c = Cesium.Cartographic.fromCartesian(d);
  var x2 = Cesium.Math.toDegrees(c.longitude);
  var y2 = Cesium.Math.toDegrees(c.latitude);
  return this.computeCirclularFlight(x1, y1, x2, y2, 0, 90);
}

这个方法是整个效果的核心，它通过以下步骤计算扇区的边缘点：

创建一个从地理坐标到笛卡尔坐标的转换矩阵
根据当前heading角度计算出半径方向上的偏移
将这个偏移应用到矩阵上，得到扇区边缘的一个点
将这个点转换回地理坐标
调用computeCirclularFlight方法计算扇区内的所有点

4. 扇区插值计算

javascript 复制代码

computeCirclularFlight(x1, y1, x2, y2, fx, angle) {
  let positionArr = [];
  positionArr.push(x1);
  positionArr.push(y1);
  positionArr.push(0);
  var radius = Cesium.Cartesian3.distance(
    Cesium.Cartesian3.fromDegrees(x1, y1),
    Cesium.Cartesian3.fromDegrees(x2, y2)
  );
  for (let i = fx; i <= fx + angle; i++) {
    let h = radius * Math.sin((i * Math.PI) / 180.0);
    let r = Math.cos((i * Math.PI) / 180.0);
    let x = (x2 - x1) * r + x1;
    let y = (y2 - y1) * r + y1;
    positionArr.push(x);
    positionArr.push(y);
    positionArr.push(h);
  }
  return positionArr;
}

这个方法根据起点和终点计算出一个弧形路径上的所有点。

它首先将起点坐标添加到数组中，然后计算从起点到终点的距离作为半径，接着在指定角度范围内（这里是0到90度）生成一系列点，并设置每个点的高度，形成一个立体的扇区。

5. 资源管理与控制方法

javascript 复制代码

clear() {
  // 停止时钟监听
  if (this.tickListener) {
    this.tickListener();
    this.tickListener = null;
  }

  // 移除实体
  if (this.viewer && this.id) {
    const entity = this.viewer.entities.getById(this.id);
    if (entity) {
      this.viewer.entities.remove(entity);
    }
  }

  // 清理属性
  this.positionArr = [];
  this.heading = 0;
}

类中还提供了多个实用的控制方法：

clear()：清理资源但保留对象
destroy()：完全销毁对象
stop()：暂停动画
start()：开始动画
hide()：隐藏雷达效果
show()：显示雷达效果

这些方法使得雷达效果更易于在不同场景中控制，提高了组件的可复用性。

使用示例

javascript 复制代码

import RadarSolidScan from './RadarSolidScan.js';

// 创建雷达效果
const radar = new RadarSolidScan({
  viewer: viewer,
  id: 'radar1',  // 唯一标识
  position: [120, 36],
  shortwaveRange: 50000 // 50公里的覆盖范围
});

最后

【完整源码地址】：github.com/tingyuxuan2...
