一、云网络技术
1.1、专有网络VPC服务

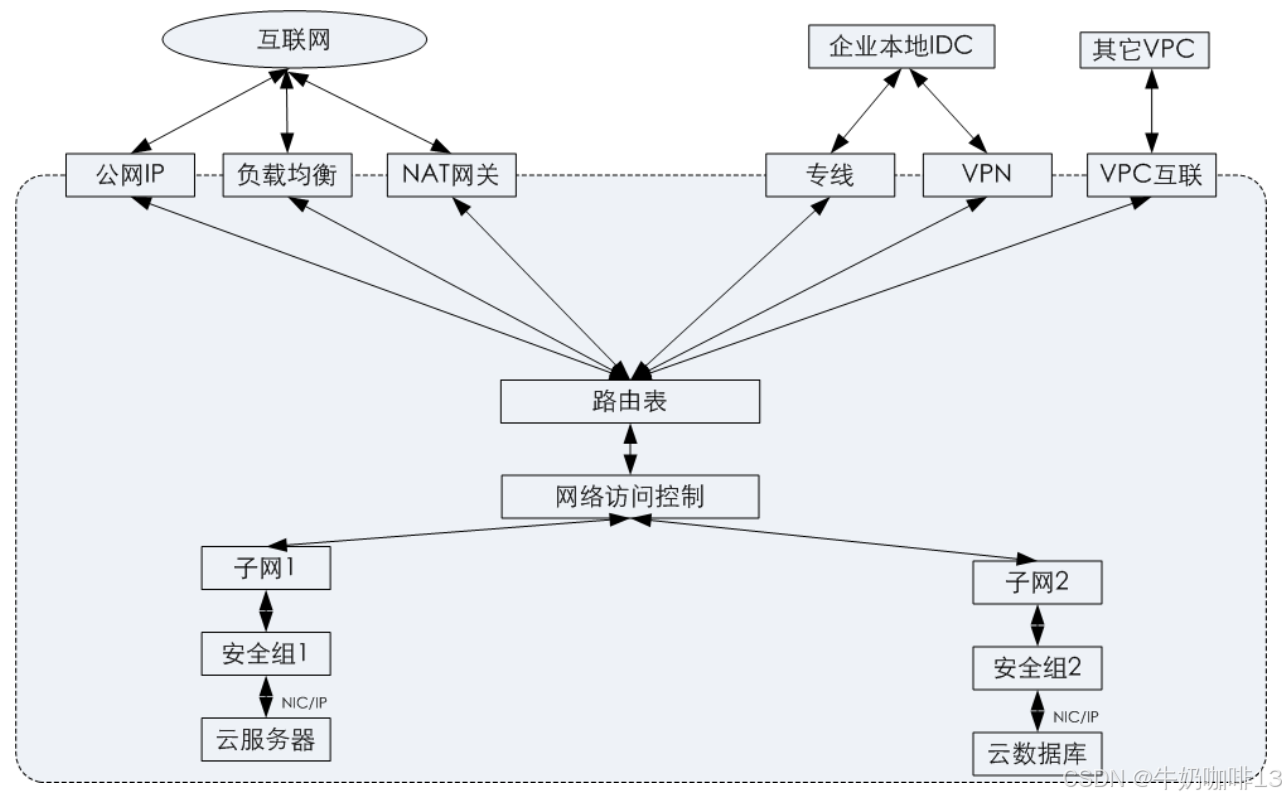

专有/私有网络VPC（Virtual Private Cloud）是逻辑隔离的云上虚拟网络空间，通过网络隧道技术实现云端多租户/多网络隔离，为云服务器或云数据库等实例提如下网络相关的服务。VPC的逻辑架构如下图所示：
|--------|------------|------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 专有网络VPC提供了三个功能【网络功能】【网络连接】【网络安全性】： |||
| 序号 | VPC的功能 | 说明 |
| 1 | 网络功能 | 创建VPC其实是从三个私有的网段【192.168.0.0】【172.16.0.0】【10.0.0.0】中去选择合适的一个网段；然后根据这三个网段去创建子网，创建实例时会自动分配网卡和相关IP地址。 |
| 2 | 网络连接 | 同一个VPC内网是互联互通的，不同的VPC默认是隔离的，若要实现与VPC外部通信时可以设置路由表与对应的连接方案（如：通过公网IP、NET网关、负载均衡去连接互联网；通过专线或VPN去连接企业本地的IDC）通过VPC这种互联技术，可以实现跨账号、跨VPC的互联（如：我们经常使用的阿里云的云企业网、腾讯云的对等连接等）。 |
| 3 | 网络的安全性 | 即VPC提供了【网络安全组】【网络访问控制列表】来保证网络的安全，通过四元组（源IP、目标IP、协议、端口、入站出站、允许拒绝）的配置来限制云网络的访问环境。【安全组】可以保证实例的安全；【网络访问控制列表】可以保证子网的安全。 |
[VPC的三个功能]
|--------|----------------|-------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 有了这个VPC技术之后可以实现各种网络的应用，常见的网络技术有【路由表技术】【内部专线技术】【专线网关】【VPN网关】【NET网关】【负载均衡】【弹性IP】 |||
| 序号 | 使用VPC技术的应用 | 说明 |
| 1 | 路由表技术 | 对应传统网络的【核心交换机】或【路由器】可以实现不同子网之间的内网互通，多路由表支持是为了满足传统网络（如：PDR、VRF等）路由隔离的需求，同时又可以规划出公私网的出口路由，这样可以避免公网的恶意主动攻击。 |
| 2 | 内部专线技术 | 如我们组建多个机房数据中心，通常需要多条专线将其互联起来，采购复杂的BGP路由协议，完善链路故障切换等操作；公有云提供对等连接，可以快速的将VPC建立起内网连接（支持网络之间、网络内、也支持不同账号之间的对等连接）可以让我们在短短几分钟之内实现内部专线的建立，而且我们只需要看到逻辑层是一条对等的链路，底层为公有云的一个冗余链路，我们不需要关注复杂的路由协议，以及选路的一个策略，这样可以让网络运维变得更加简单和高效。 |
| 3 | 专线网关 | 用于传统IDC、办公网对接的专线设备，用户可以自己去购买链路服务提供商的专线实现混合云互联，满足大量数据传输，低延迟的要求；也可以购买云链路服务商的专线通道，通常满足常规宽带的混合云互联网厂商接入，实现多点的POP点接入，以实现双链路、双POP点高可用接入等。 |
| 4 | VPN网关 | 主要应用于与传统的IDC、办公网的Internet的VPN互联，可以快速完成混合云的组网，既节省了专线施工周期，也也节省了成本。 |
| 5 | NET网关 | 主要应用于VPC的内部服务器访问公网，隐藏自身IP，避免公网遭受恶意的黑客攻击，NET网关可以是云厂商提供的硬件设备，也可以是自己通过VM搭建的软件NET设备，但是就可靠性与吞吐量来说硬件设备是更胜一筹的。 |
| 6 | 负载均衡 | 通常在传统的IDC中我们使用F5、A10、Nginx等硬件或软件来提供对外公网服务，同时保证了内部服务器可以稳定的对外提供服务；传统的负载均衡器在通常情况下是需要二次开发，实现业务的自主优化，匹配负载均衡策略等；而公有云提供的LB是基于每个业务自身的LB，既支持四层负载均衡，也支持七层负载均衡，每个LB由业务自行优化和配置，这种方式降低了运维的成本以及复杂度。 |
| 7 | 弹性IP | 数据中心流入方向以负载均衡为主，流出方向以防火墙、NET实现，如果在机房内部多个业务共用一段出口IP，会导致与第三方互联互通的时候出现无法区分源IP，从而带来安全隐患。而弹性IP则可以为每个虚拟机提供固定的公网IP，让服务器出口不集中在某一个NET设备上，那么这样地址、宽带、安全都是可以实现自主的配置和通信（即：弹性IP对我们使用网络来说可以更加的灵活和高效）。 |
[使用VPC技术的七种网络应用]
1.2、专有网络VPC系统架构

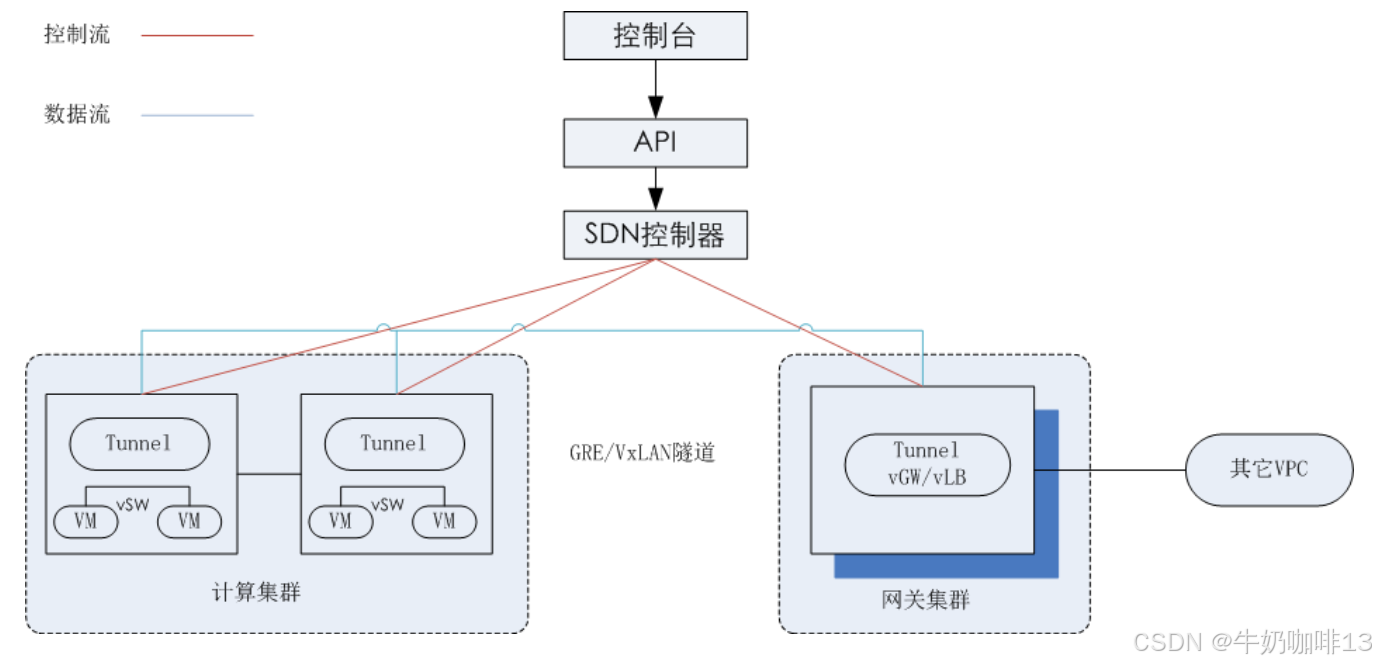

VPC的实现采用了SDN、 NFV，以及Overlay隧道技术，通过三个重要组件功能实现自动化的网络配置管理与调度转发功能。 VPC系统架构如下图所示：
1.3、云物理网络架构
传统网络架构分为三层【接入层】【汇聚层】【核心层】。云网络采用更加扁平高效、易于收敛与扩展的二层架构------叶脊（spine-leaf）分布式网络架构。
在云网络中， Spine SW为核心交换机； Leaf SW为接入层TOR交换机，与传统网络二层接入层SW不同的是Leaf SW具备处理三层处理功能。 Spine SW、 Leaf SW之间采用eBGP协议通信，构成一个Fabric网络。每台服务器两条链路上行到Leaf SW（两两堆叠），然后再多链路上行到Spine SW，由此保障高带宽、高可靠和无阻塞的网络。
1.4、负载均衡

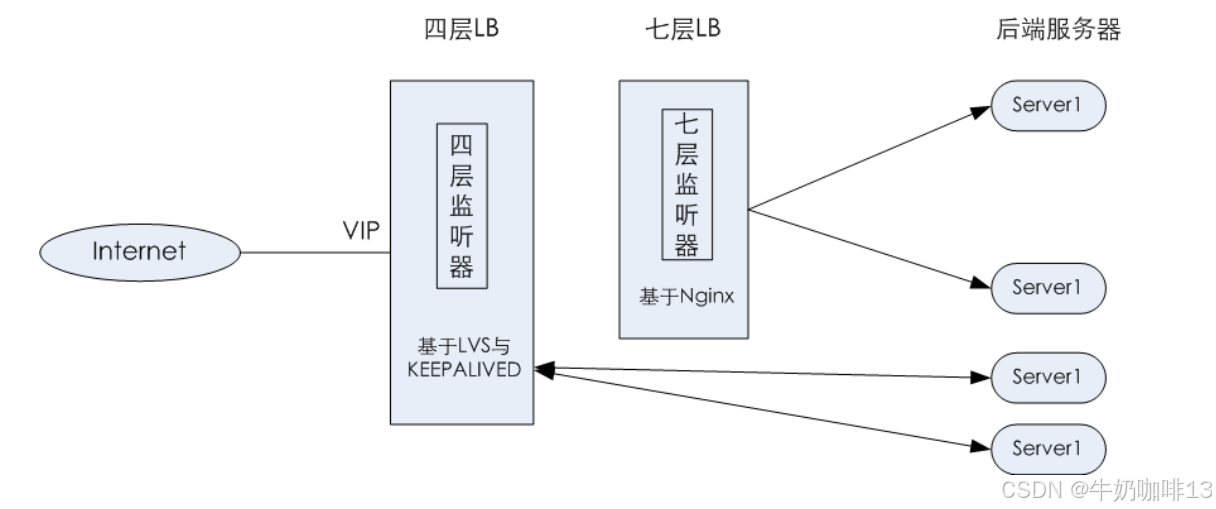

负载均衡是对多台云服务器进行流量分发的负载均衡服务。负载均衡可以通过流量分发扩展应用系统对外的服务能力，通过消除单点故障提升应用系统的可用性。实现架构如下图所示：
二、云网络的关键技术与容器云网络技术
2.1、云网络关键技术
云网络中使用了三种关键网络技术【SDN】【NFV】 以及【网络隧道】技术。 通过这些机制可以实现灵活高效的集中式网络控制与管理，通过普通硬件代替昂贵的专用硬件降低网络设备的成本，同时将网络边界从物理交换机延伸到部署服务器上虚拟化交换机，更好地满足云计算环境的网络要求。
|--------|-------------------|--------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 序号 | 云网络关键技术 | 说明 |
| 1 | 软件定义网络SDN | SDN主要由网络用户和设备商发起的，相关标准组织有：ONF、ODL；SDN核心的控制面与转发而分离，通过集中式的控制器、自动化配置、管控、解决了传统网络中，因管控与转发绑定带来的各种管理与运维挑战。 SDN架构的上层应用通过北向接口，调用控制面板SDN控制器，以使用相关的网络服务或配置策略；然后通过控制器南向接口，向转发面的物理或虚拟网络设备下发配置，最后网络设备基于下发的配置执行转发或处理动作，并向上去返回状态与操作结果。 |
| 2 | 网络功能虚拟化NFV | NFV主要是由电信运营商发起的，标准的组织是：ETSI，最初的目的是为了降低网络采购与运营的成本。 NFV比较适合计算密度型的网络服务（如：负载均衡、防火墙、VPN、LAN优化、深度包检测、DPI等）；在云环境中使用NFV实现各种虚拟网关、负载均衡等功能，也可以通过SDN控制器进行集中控制与配置下发。 |
| 3 | Overlay网络隧道技术 | 网络虚拟化有两个层面： 《1》在云环境中提供各种虚拟网络的功能（如：VPC、虚拟网卡、虚拟交换机、虚拟路由表等）； 《2》通过隧道技术在底层物理网络上实现多个虚拟网络的传输；常用的隧道协议有：VXLAN、GRE等，通过隧道ID实现VPC的逻辑隔离；阿里云就是采用VXLAN技术直接封装内部的二层报文，外层加UDP报头中24位的VIN字段记录VPC的ID，支持16兆的VPC；微软是采用NVGRE来封装二层报文；腾讯云是采用GRE来封装三层报文（其实是去掉了内层的MAC封装三层报文，32位的KEY字段来记录VPC ID）。 Overlay的网络隧道技术有两种实现方式： 《1》网络设备商倾向于在硬件交换机种完成隧道的封装； 《2》云服务商主要采用服务器上使用VSW完成隧道的封装，避免对硬件设备的依赖性。 |
[云网络关键技术]
2.2、容器云网络技术
2.2.1、Flannel网络

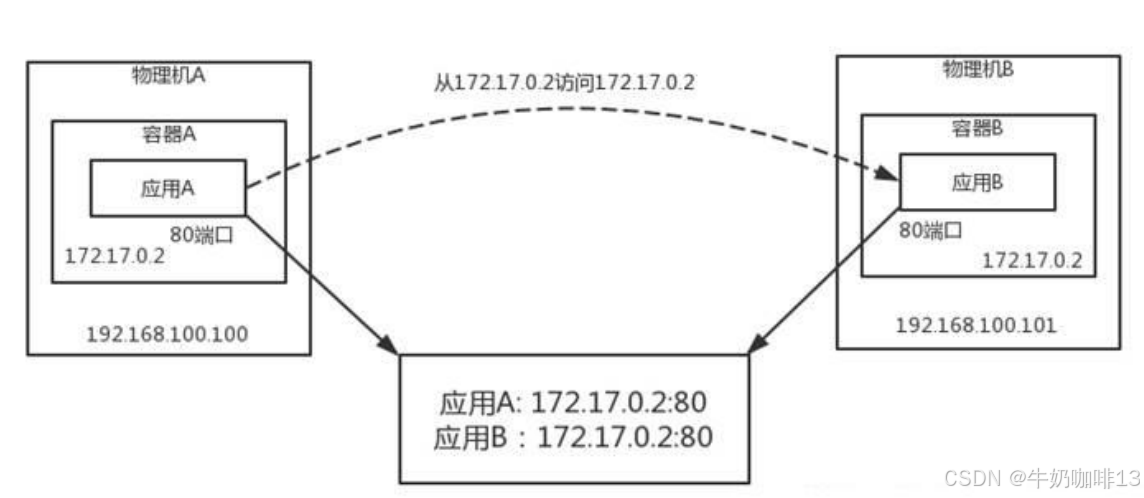

Flannel是CoreOS团队针对Kubernetes设计的一个网络规划服务，简单来说，它的功能是让集群中的不同节点主机创建的Docker容器都具有全集群唯一的虚拟IP地址。在默认的Docker配置中，每个节点上的Docker服务会分别负责所在节点容器的IP分配。这样导致的一个问题是，不同节点上容器可能获得相同的内外IP地址。并使这些容器之间能够之间通过IP地址相互找到，也就是相互ping通。
2.2.2、Flannel网络的特点
|--------|---------------------------------------------------------------|
| 序号 | 说明 |
| 1 | 使集群中的不同Node主机创建的Docker容器都具有全集群唯一的虚拟IP地址。 |
| 2 | 建立一个覆盖网络（overlay network），通过这个覆盖网络，将数据包原封不动的传递到目标容器。 |
| 3 | 创建一个新的虚拟网卡flannel0接收docker网桥的数据，通过维护路由表，对接收到的数据进行封包和转发（vxlan） |
| 4 | etcd保证了所有node上flanned所看到的配置是一致的。 |
[Flannel网络的特点]
2.2.3、Flannel网络的架构

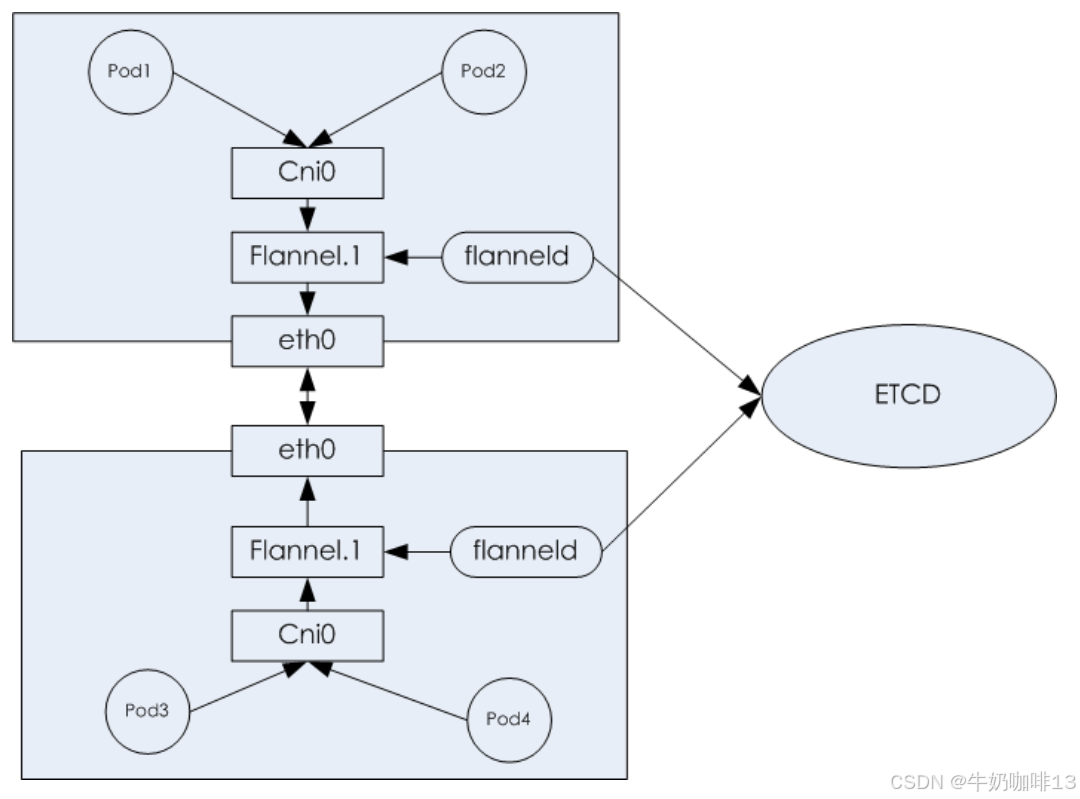

Flannel实质上是一种"覆盖网络(overlay network)"，也就是将TCP数据包装在另一种网络包里面进行路由转发和通信，目前已经支持udp、 vxlan、 host-gw、 aws-vpc、 gce和路由等数据转发方式，默认的节点间数据通信方式是UDP转发。要理解Flannel的原理，必须掌握Flannel的架构， 下图是Flannel架构图：
2.2.4、Calico网络原理
**Calico 是一种容器之间互通的网络方案。**在虚拟化平台中，比如 OpenStack、Docker 等都需要实现工作节点之间的互连，但同时也需要对容器做隔离控制，就像在互联网中的服务仅开放80端口、公有云的多租户一样，提供隔离和管控机制。
而在多数的虚拟化平台实现中，通常都使用二层隔离技术来实现容器的网络，这些二层的技术有一些弊端，比如需要依赖 VLAN、网桥和隧道等技术，其中 网桥带来了复杂性，VLAN 隔离和隧道会消耗更多的资源，并对物理环境有要求，随着网络规模的增大，整体会变得更加复杂。通过尝试把主机当作互联网中的路由器，同样使用 BGP 同步路由，并使用 iptables 来做安全访问策略，最终设计出了 Calico 方案。
2.2.5、Calico网络优势
由于Calico是一种纯三层的实现，因此可以避免与二层方案相关的数据包封装的操作，中间没有任何的NAT，没有任何的overlay，所以它的转发效率可能是所有方案中最高的，因为它的包直接走原生TCP/IP的协议栈，它的隔离也因为这个栈而变得好做。
|--------|----------------|----------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 序号 | Calico网络优势 | 说明 |
| 1 | 更优的资源利用 | 二层网络的通讯是需要依赖广播消息机制，广播消息的开销与主机数量是呈指数增长的；二层网络还会使用VLAN隔离技术，天生有4096字节的限制，即使可以使用VXLAN去解决，但是VXLAN又带来了隧道开销的问题。 Calico使用的三层路由方法，这种方法完全抑制了二层的广播，因此减少了资源的开销；Calico不使用VLAN或VXLAN的技术，可以保证资源的利用率更高。 |
| 2 | 可扩展性 | Calico使用与Internet类似的方法，Internet是比任何数据中心都大的网络，因此Calico同样的具有可扩展性，可以支持更大、更多的网络。 |
| 3 | 简单且更容易调试 | 因为没有隧道，这意味着工作节点之间的路径会更短，配置会更少，那么我们在主机上就可以更容易地进行调试等操作。 |
| 4 | 更少的依赖 | Calico仅依赖三层路由可达，因此依赖非常少。 |
| 5 | 可适配性 | Calico具有很少的依赖性，这使得它可以适配所有的虚拟机、容器、以及白盒或者混合环境下的使用场景。 |
[Calico的网络优势]
2.2.6、Calico网络模型

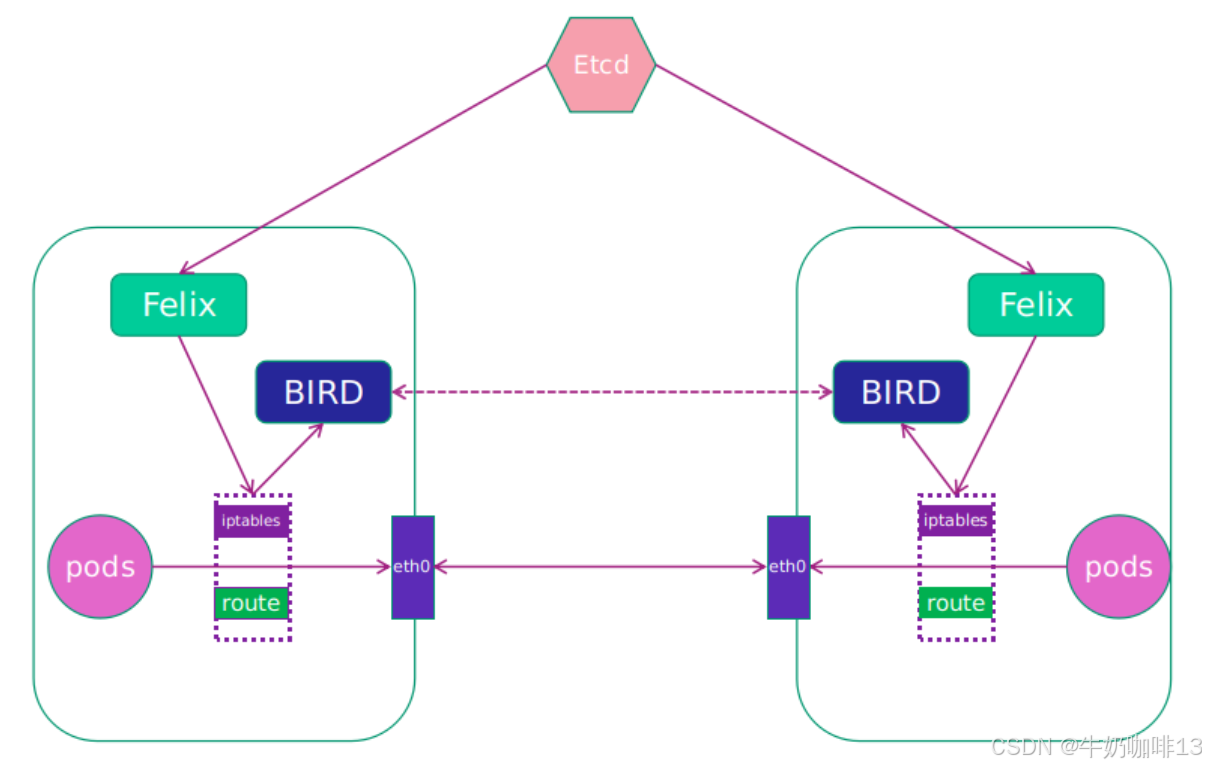

Calico网络的大概思路【即不走Overlay网络，不引入另外的网络性能损耗，而是将转发全部用三层网络的路由转发来实现】。Calico的网络模型图如下：
|--------|------------------|---------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------------|
| 序号 | Calico网络模型组件 | 说明 |
| 1 | Felix | 是路由配置组件，它运行在每一个主机的Agent进程，主要负责网络接口管理和监听，还有路由app管理，ACL规则管理和同步、状态上报等；这个路由配置组件会监听Etcd中心的存储，从Etcd中获取事件（如：用户在A机器上加了一个IP或创建了一个容器等操作，用户创建Pod后，这个路由配置组件负责将网卡、IP、MAC等信息都设置好，在内核的路由表里面写上一条【即：注明这个IP到这张网卡】；同样，若用户设置了隔离策略，路由配置组件会将隔离策略配置到ACL中，然后实现隔离）。 |
| 2 | Etcd | 它是一个键值对的存储，主要负责网络元数据的一致性，可以确保Calico的网络状态是准确的状态；当然在K8S中也会使用Etcd。 |
| 3 | BIRD | （BIRD Internet Routing Daemon）是核心组件，Calico中的BIRD特指BIRD Client和BIRD Route Reflector，负责主动读取Felix在本机上设置的路由信息，并通过BGP广播协议在数据中心中进行分发路由是BGP Client。 Calico会为每个主机都部署BGP Client，BIRD是一个独立可持续发展的项目，实现了众多动态路由协议（如：BGP、OSPF、RIP等）在Calico的角色是监听主机上由路由配置组件Felix注入的路由信息，然后通过BGP协议、广播告诉每个主机节点，从而实现网络的互通。 BIRD是一个标准路由程序，会从内核里面获取哪些IP的路由发生了变化，然后通过标准的BGP路由协议扩散到整个其他的宿主机上，让外界都知道这个IP在这里。 BGP Route是使用在大型的网络当中；在大型网络中若仅使用BGP Client形成全网互联的方案，就会导致规模受限，因为所有节点之间是两两互联，就需要2的n次方个连接；为了解决这个规模问题，可以采用BGP Route方案，使所有的BGP Client基于特定的R节点互联，并做路由的同步，从而可以极大减少连接数目。 |
[Calico网络模型包含的组件及其含义说明]
三、云网络发展方向
3.1、DPDK 架构
早期虚拟网络通过半虚拟化与vSW模块进行数据包处理，需要涉及内核操作，存在大量锁、队列和中断机制等，占用系统CPU进行调度与处理，导致系统开销较大，网络性能有限。所以， Intel等公司联合推出了数据平面开发工具集DPDK（Data Plane Development Kit），通过环境抽象层EAL（Environment Abstraction Layer) ， UIO（Userspace IO）、和PMD（Poll Mode Driver）等机制大幅提高数据处理性能和吞吐量。
PIVD（Port-base VLAN ID）这个轮询机制是从网卡接受到数据包后，通过DMA方式传输到应用分配的内存中，应用程序通过不断的轮询，感知到数据包后会直接进行处理，由此就避免了传统NIC收到数据包后通过中断CPU同时需要从内存拷贝数据包到用户态进行处理，所带来的系统开销和延时。目前DPDK已经开始应用于各种云网络环境中。
3.2、Smart NIC/SR-IOV
网络负载处理从最初采用vSW在内核态处理，到采用DPDK跳过内核态直接在用户态处理，大幅提升了网络性能与吞吐量。但是随着网络带宽的不断发展和突破，现在即将进入100G、200G、400G的网络时代，DPDK的性能与扩展性方面同样面临着挑战，这个时候就需要采用智能网卡Smart NIC技术来解决，智能网卡采用了硬件辅助虚拟化技术（如Intel VT-d），将以往通过软件实现，需要CPU调度处理的网络负载，卸载到采用高性能、可编程的FPGA芯片的硬件网卡上处理；通过远程内存访问技术RDMA直接访问内存，无需CPU的介入。云网络环境中通过PCI网卡直通智能网卡，直接将智能网卡分配给VM使用，同时采用ISTAR、IOV将物理网卡端口PF映射为多个虚拟共用端口，提供给多个虚拟机共享使用。这种网卡对数据包的处理带来了巨大的突破；未来部分的存储虚拟化，计算机虚拟化的功能它也会卸载到智能网卡中，这个将推动SDN、NFV包括网卡虚拟化以及白盒设备的飞速发展，促进网络架构的变革。
