一、什么是有向距离场？
1.1 介绍
有向距离场（Signed Distance Field，简称 SDF）是一种用函数来描述形状的方式：
<math xmlns="http://www.w3.org/1998/Math/MathML" display="block"> S D F ( p ) = ± min q ∈ s u r f a c e ∣ ∣ p − q ∣ ∣ SDF(p) = \pm \min_{q \in surface} ||p - q|| </math>SDF(p)=±q∈surfacemin∣∣p−q∣∣
其中 p 表示空间中的某个点，q 表示指定目标形状表面上的点，SDF(p) 的值表示点 p 到目标形状表面的最近距离。
SDF(p) 的值是「有符号 / 有向」的：
- 值为负时，表示点
p处于形状内部； - 值为正时，表示点
p处于形状外部； - 值为
0时，表示点p正好是形状表面上的点；
想象一张等高线地图，但地图上标注的不是海拔高度，而是「你距离最近的海岸线有多远」 ------ 如果你在陆地内部，这个距离是正的；如果你在海洋中，这个距离是负的；而海岸线本身就是那条「零值」的等高线。

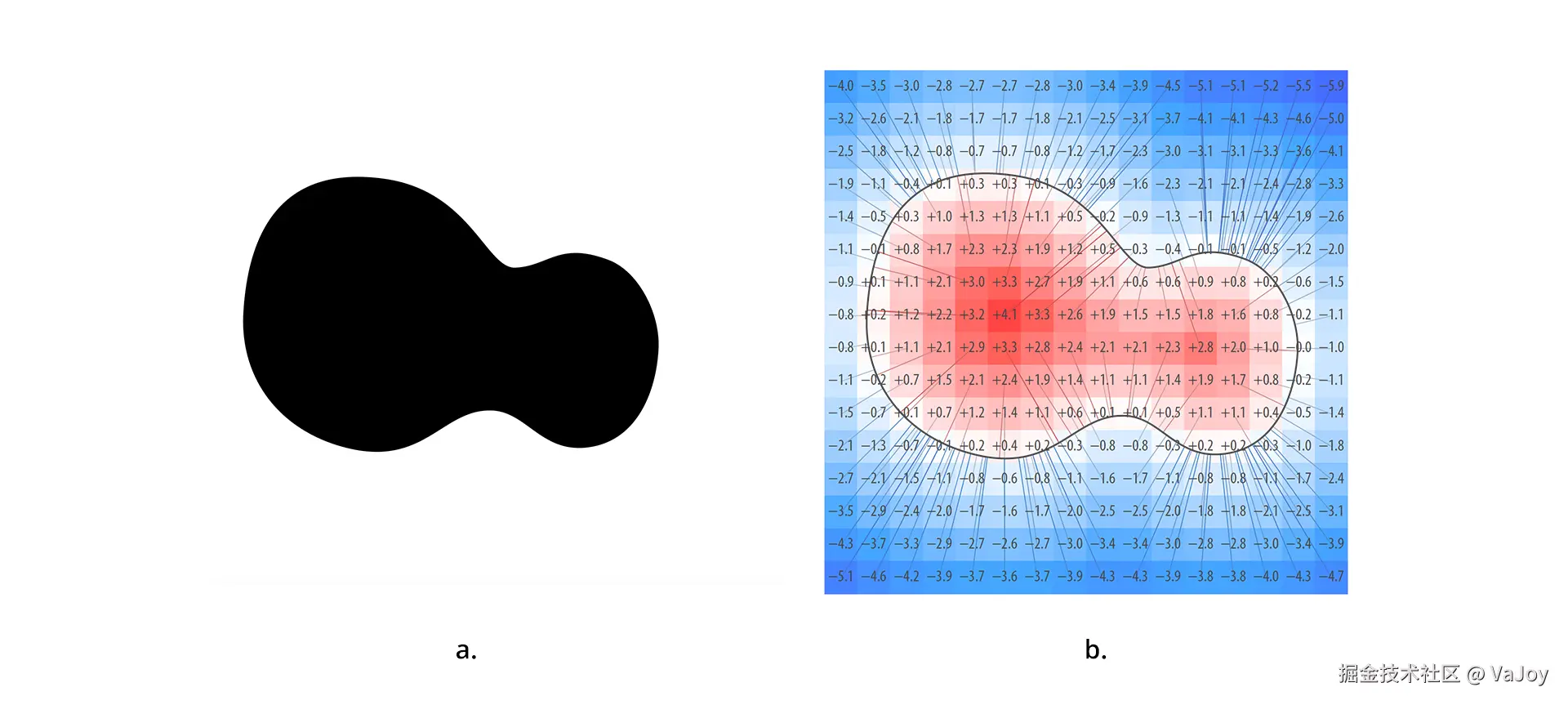

下方为一个将距离信息可视化的示意图：

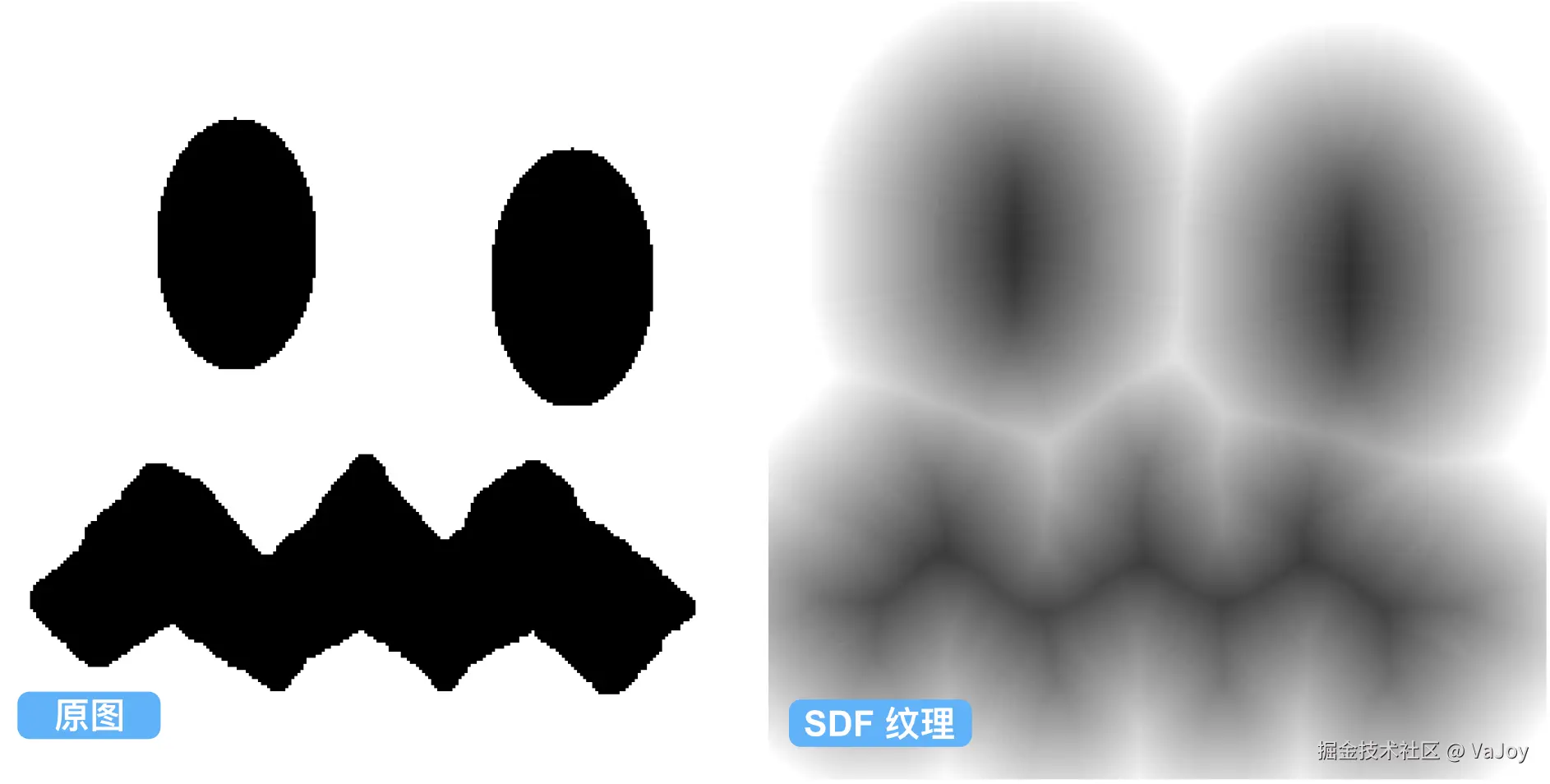

通过将 SDF 的值映射为灰阶颜色分量，可以获得一张灰阶的 SDF 纹理图：
一般来说，SDF 纹理通常在生成时，其 Alpha 通道会被归一化到 [0, 1] 的范围：
0，纯白色（完全透明，看不到黑色像素），代表距离形状内部最远的点（在背景中，且离边界最远）。1，纯黑色（完全不透明），代表距离形状内部最近的点（在形状内部的核心区域）。0.5，灰色（50% 的黑色），代表形状的原始边界。

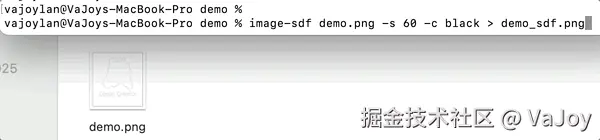

💡 线上有不少开源的 SDF 纹理生成工具，前端可以尝试使用 image-sdf 来生成纹理：
留意此工具只嗅探白色像素，故需要先把原图染上 100% 的白色，再使用染色的新图去生成 SDF 纹理图。
1.2 使用场景
SDF 在着色器中的应用极其广泛，其核心思想是利用距离信息来实现各种平滑、高效的图形效果。下方罗列了常见的一些使用场景。
⑴ 矢量文字渲染

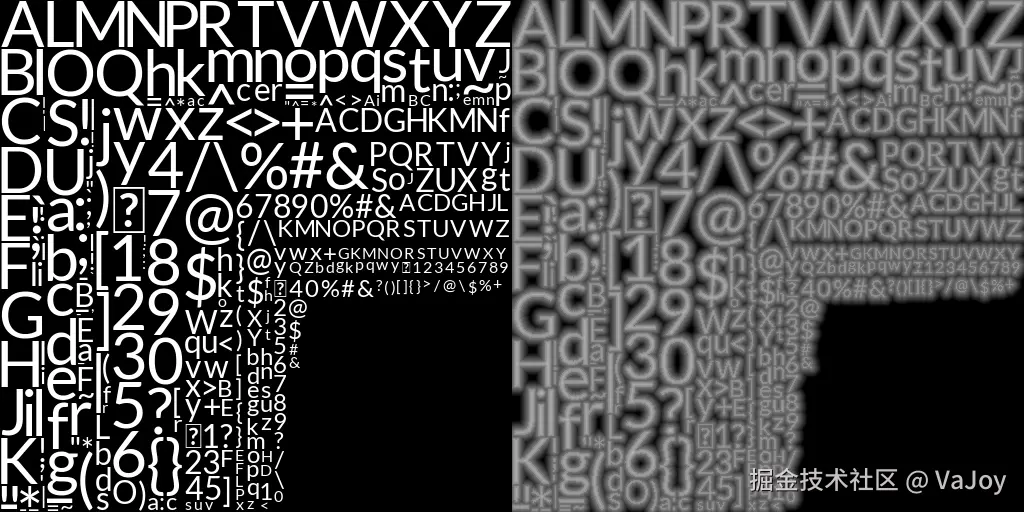

GPU 无法直接高效绘制字体的矢量曲线，所以常见的技巧是用 SDF 纹理来存储字体 。渲染时，通过 SDF 纹理获取每个像素离字体形状边界的距离，再使用 smoothstep 函数来消除边缘锯齿，就能得到在任何缩放比例下都边缘平滑的字体：
js
float edge = 0.5; // 原始边界值
float width = 0.25; // 控制边缘平滑度
float alpha = smoothstep(edge - width, edge + width, d);⑵ 形状融合
由于 SDF 是数学化的表示，两个 SDF 可以很容易地进行数学操作，从而实现平滑的融合和变形效果。常见操作有：
- 并集（Union） :
min(sdf1, sdf2)； - 交集（Intersection） :
max(sdf1, sdf2)； - 差集（Difference） :
max(sdf1, -sdf2)； - 平滑融合（Smooth Blending） : 使用
mix或更复杂的函数来让两个形状的边界平滑过渡。
通过这些方法，可以在着色器中进行形状建模，或者创建各种有机的、流动的视觉效果，比如熔岩流动、魔法特效、水洼融合等。
⑶ 动态效果
借助 SDF 的距离信息，可以更高效地做出文字描边、发光、模糊、膨胀等特效。之所以「更高效」是因为它只需要额外采样一次 SDF 纹理，而不像《描边和发光效果的实现》那样需要进行各方向多次采样。
⑷ 光线步进（Ray Marching）
在 3D 游戏场景中，当计算一个点的间接光照时，着色器会从该点向各个方向发射光线。利用 SDF，可以非常高效地进行光线步进 ------ SDF 的值 d 保证了到最近物体表面至少还有距离 d，因此光线可以安全地前进 d 步，而不会错过任何物体，这比传统的射线求交测试快得多。
二、基于 SDF 的发光与描边

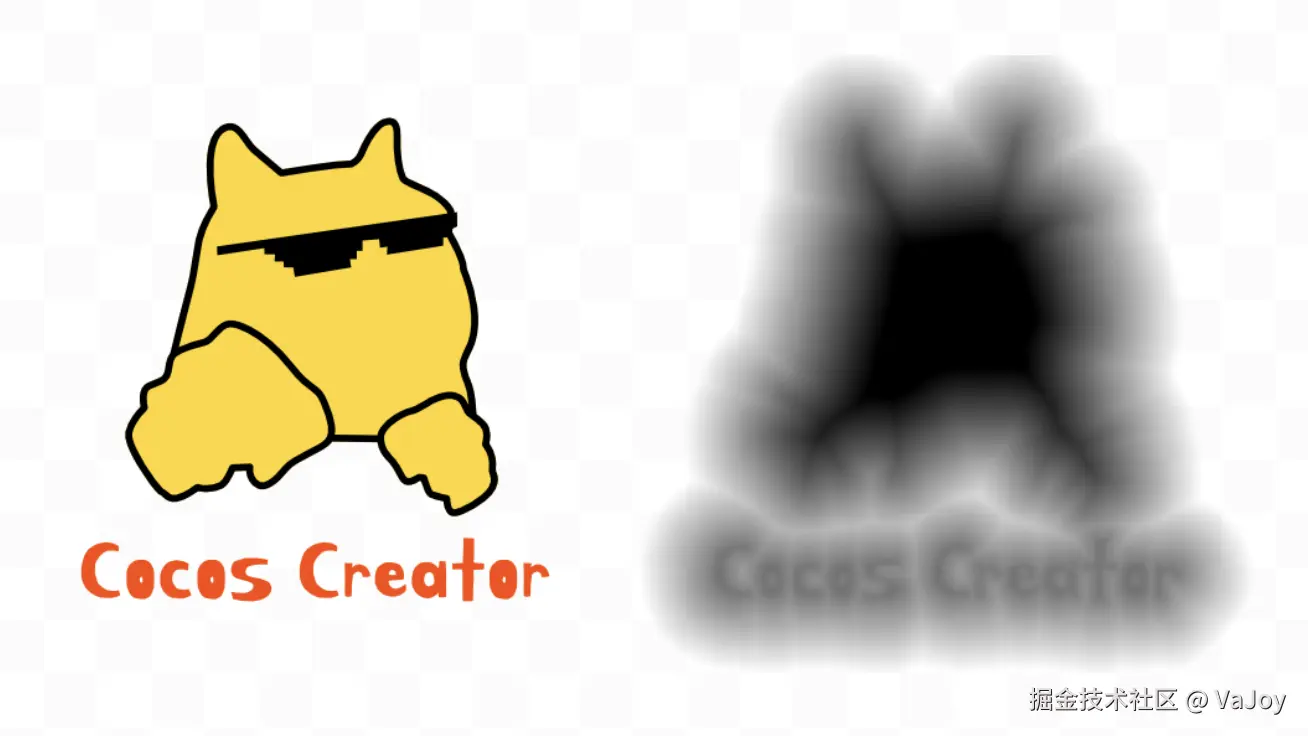

假设存在两张 PNG 图片，后者是前者的 SDF 纹理图：
我们可以在片元着色器中，对这两张图片进行采样和处理，来实现一个高效的发光/描边效果：
js
in vec2 uv;
uniform sampler2D sdfTexture; // SDF 纹理图，从材质传入
vec4 frag () {
// 原图
vec4 baseColor = texture(cc_spriteTexture, uv);
// 原图非镂空部分直接返回
if (baseColor.a > 0.5) {
return baseColor;
}
// 采样 SDF（A 通道）
float sdf = texture(sdfTexture, uv).a;
// SDF 纹理中 0.5 代表边界
float dist = sdf - 0.5;
// TODO - 实现发光/描边效果
}由于此处使用的 SDF 纹理图是基于 Alpha 透明度来展示灰阶的，因此取用的 A 通道做为当前像素的 SDF 纹理值。再将该值减去代表边界的 0.5，即可获得像素距离边界的最近距离值。
我们补充发光/描边特效需要的 uniform 参数：
js
CCEffect %{
techniques:
- name: sdf-glow
passes:
- vert: sdf-vs:vert
frag: sdf-fs:frag
# 略...
properties:
sdfTexture: { value: white } # SDF 纹理
isGlow: { value: 1, editor: { range: [0, 1, 1]} } # 1 表示发光，0 表示实心描边
glowColor: { value: [1.0, 1.0, 0.0, 1.0], editor: { type: color} } # 默认黄色发光
glowWidth: { value: 0.1, editor: { range: [0.0, 0.4, 0.01]} } # 基于 UV 的发光范围，上限基于你的 SDF 纹理步长
glowOpacity: { value: 1.0, editor: { range: [0.0, 1.0, 0.1]} } # 发光强度（透明度）
}%
CCProgram sdf-vs %{
#include "../../resources/chunk/normal-vert.chunk"
}%
CCProgram sdf-fs %{
precision highp float;
#include <sprite-texture>
in vec2 uv;
uniform UBO {
vec4 glowColor;
float glowWidth;
float glowOpacity;
int isGlow;
};
uniform sampler2D sdfTexture;
vec4 frag () {
vec4 baseColor = texture(cc_spriteTexture, uv);
if (baseColor.a > 0.5) {
return baseColor;
}
float sdf = texture(sdfTexture, uv).a;
float dist = sdf - 0.5;
vec4 result = baseColor;
if (isGlow == 0) {
// TODO - 实现实心描边逻辑
} else {
//TODO - 实现发光逻辑
}
return result * glowOpacity;
}
}%实心描边部分的逻辑，只需要使用 step 函数判断当前像素是否落在描边范围内（即从形状边界开始，扩展到 glowWidth 的区间）即可：
js
if (isGlow == 0) {
// ---- 实心描边：dist ∈ [-glowWidth, 0] ----
float inOutline = step(-glowWidth, dist) * step(dist, 0.0); // 是否处于描边范围内，1.0 表示是，0.0 表示否
if (inOutline > 0.0) {
// 处于描边范围内，直接返回描边颜色
result = glowColor;
}
}发光部分逻辑实现，其关键在于光效衰减因子的计算：
js
} else {
// ---- 发光：边缘最亮，向外在同带宽内衰减到 0 ----
float t = clamp(1.0 + dist / glowWidth, 0.0, 1.0); // 线性衰减因子
vec4 glow = glowColor * t;
result = glow;
}其中 dist / glowWidth 表示当前像素在发光范围内的相对位置，1.0 + dist / glowWidth 则表示为：
- 当
dist = 0（边缘）时，t = 1.0（最亮）； - 当
dist = -glowWidth（发光边界）时，t = 0.0（完全衰减）； - 当
dist在(-glowWidth, 0)范围内时，t从0.0到1.0线性变化。
然而 dist 当然可能落在其它地方（例如其值小于 -glowWidth 时，表示落在了发光边界外部），导致 t 的值没有落在预期的 [0.0, 1.0] 区间。我们通过 clamp 方法，让 t 值限定在 [0.0, 1.0] 的区间内即可。

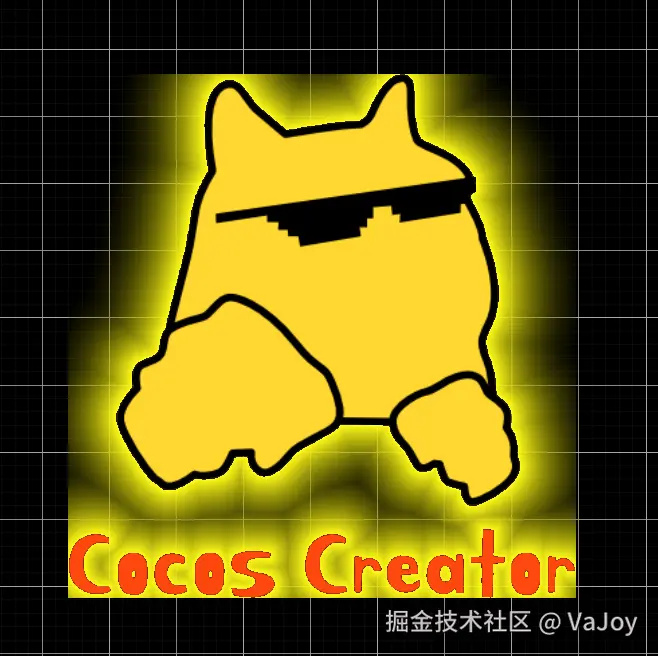

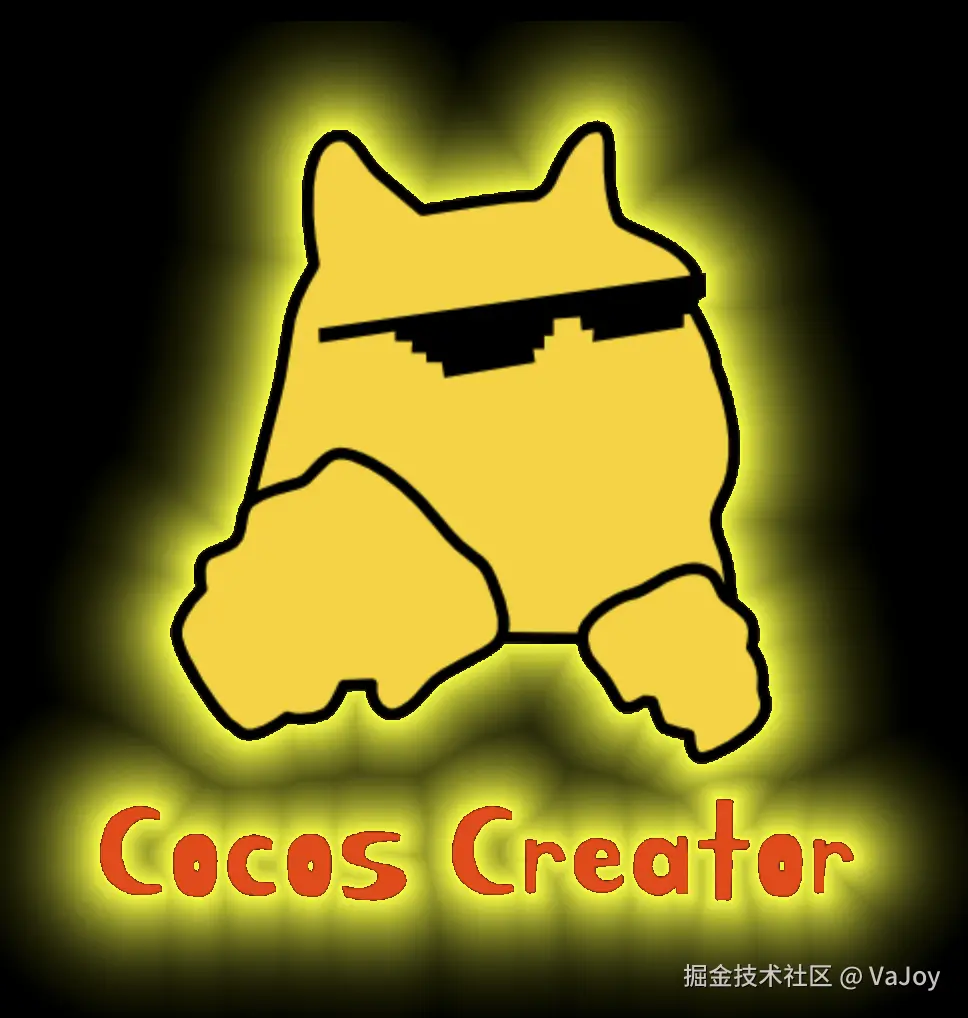

此时执行代码，便可获得一共仅采样两次的发光特效：
仔细看会发现发光的过渡比较生硬，特别是贴近边缘的部分过于明亮。这是由于衰减因子 t 是线性均匀递减的，然而人眼对亮度的感知并不是线性的，这也是相机需要「伽马校正」的原因。
我们可以通过 smoothstep 方法，将线性的 t 值映射为 S 型曲线：
js
float t = clamp(1.0 + dist / glowWidth, 0.0, 1.0); // 线性衰减因子
t = smoothstep(0.0, 1.0, t); // 让衰减更柔和
vec4 glow = glowColor * t;

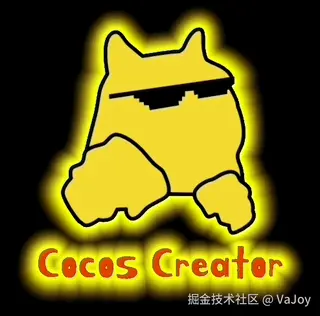

result = glow;此时发光的衰减在视觉上会变得更为自然：

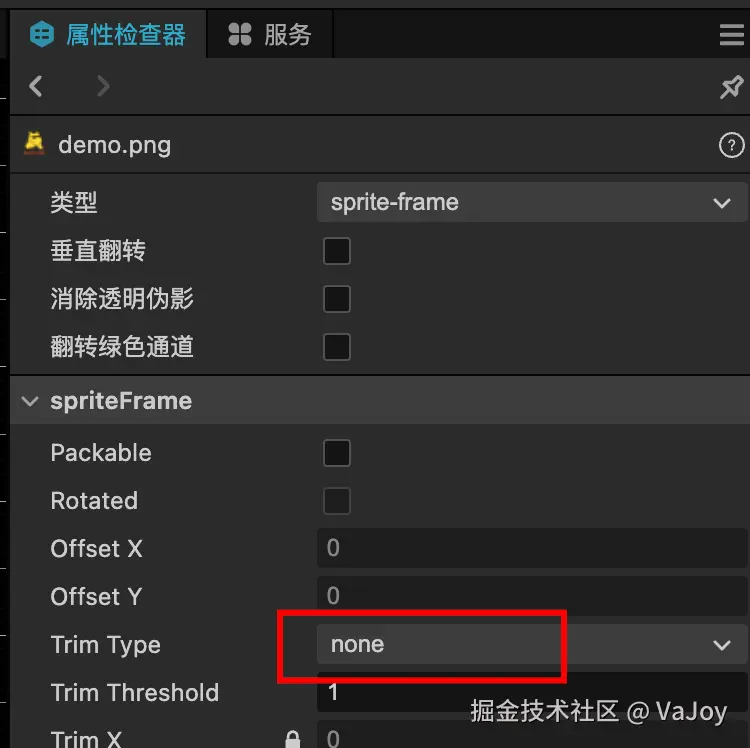

💡 调试过程若发现光效会莫名裁剪了（即使 SpriteFrame 组件并未选中
Trim）：需要在原图的属性检查器处，将
Trim Type设为none来解决此问题：
扩展 ------ 效果增强
通过利用正弦函数（sin），可为发光效果添加周期性的呼吸动画，另外新增一个 glowEndColor 参数来实现光效色值的渐变，能让发光效果更自然和动感：
读者可以自行实现相应功能，或者参考演示案例源码，鉴于篇幅原因此处不展开。
三、基于 SDF 的形状转换
通过在两个不同的 SDF 纹理之间进行线性插值，可以轻松实现两个图形的形状转换。

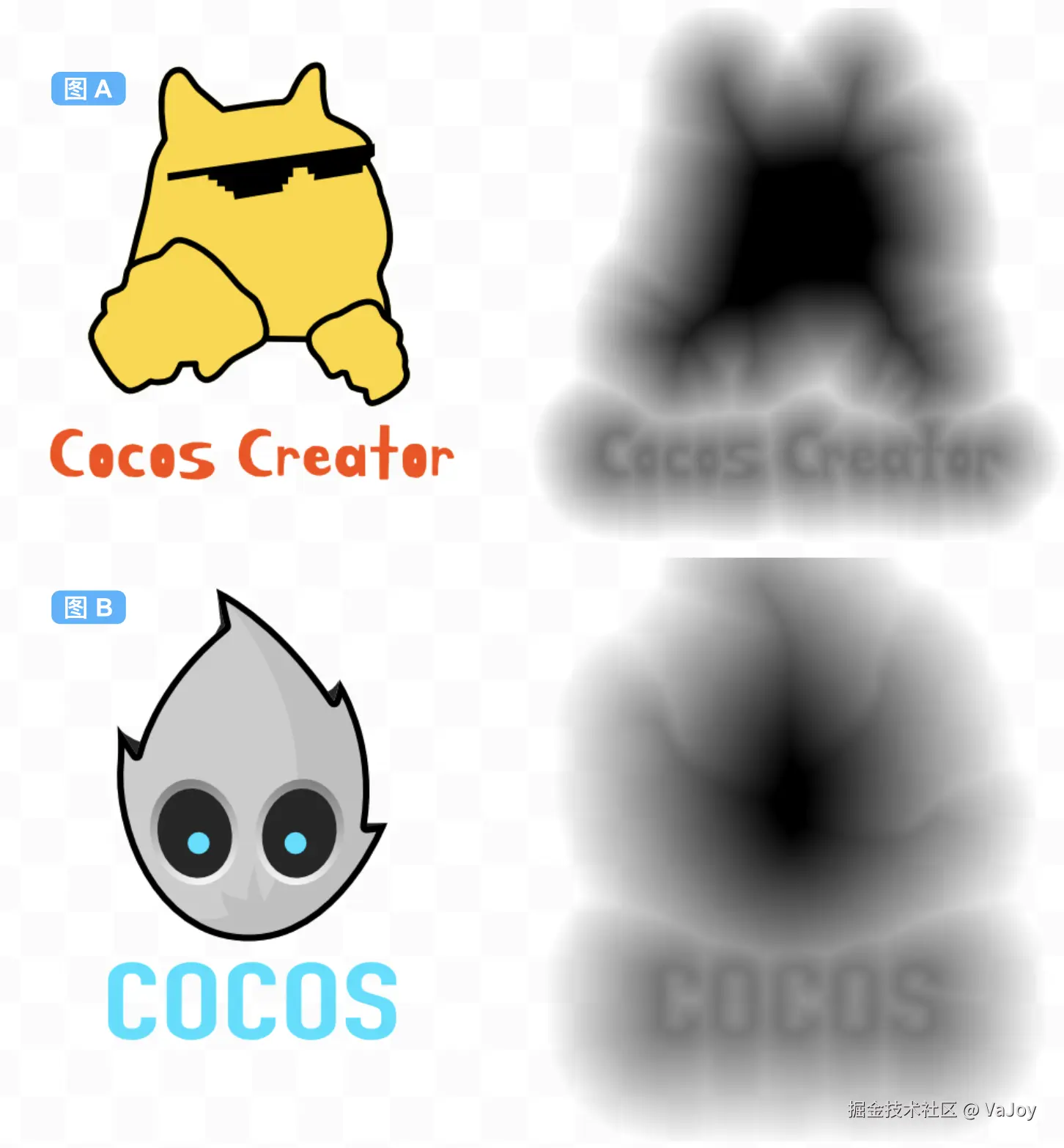

假设存在图 A、图 B，以及它们相对应的 SDF 纹理图：
我们可以通过着色器，让图 A 逐步变换为图 B：
js
uniform UBO {
float progress; // 形变进度，从 0.0 到 1.0，通过外部组件脚本动态修改
};
uniform sampler2D sdfTextureA;
uniform sampler2D textureB;
uniform sampler2D sdfTextureB;
vec4 frag () {
float sdfA = texture(sdfTextureA, uv).a;
float sdfB = texture(sdfTextureB, uv).a;
// SDF 插值
float sdfMix = mix(sdfA, sdfB, progress);
// 透明度
float alpha = sdfMix >= 0.5 ? 1.0 : 0.0;
// 原图颜色
vec4 colA = texture(cc_spriteTexture, uv);
return vec4(colA, alpha);
}其中第 14 行使用了 mix 方法对两图的 SDF 纹理值做了插值处理：
progress = 0时完全是形状 A 的 SDF；progress = 1时完全是形状 B 的 SDF；- 其它情况介于两个状态线性渐变。
接着只需判断插值 sdfMix 是否处于形状边界内部，是的话保留像素，否则抛弃像素（将透明度设为 0）：
js

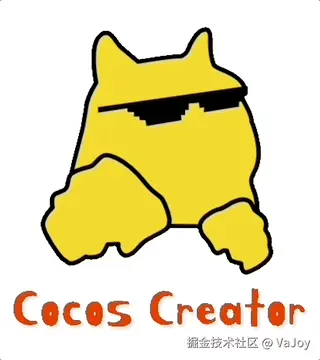

float alpha = sdfMix >= 0.5 ? 1.0 : 0.0;此时执行效果如下：
我们接着把 B 图的颜色也按比例混合进来：
js
vec4 colA = texture(cc_spriteTexture, uv);
vec4 colB = texture(textureB, uv);
vec4 colMix = mix(colA, colB, progress); // 按比例混合 A 跟 B 的颜色

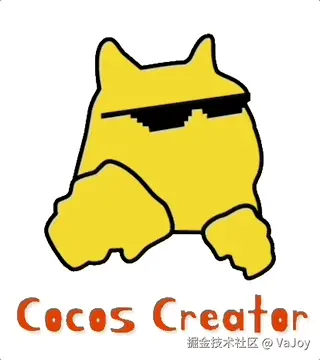

return vec4(colMix.rgb, alpha * colMix.a);最终的形变效果如下：
💡 通过同样的方式，可以给一个序列帧动画进行「插帧」（每帧的图片都需要预先生成对应的 SDF 纹理，再在运行时通过着色器做前后两帧 SDF 的插值，进而伪造出「新的一帧」做为过渡帧），可以让序列帧动画在视觉上变得更流畅。
