0 基础知识

频率单位：赫兹(Hz)

1 赫兹(Hz) ：每秒1 次 周期：1s

1 千赫兹(Hz) ：每秒1000 次 周期：1ms

1 兆赫兹(Hz) ：每秒1000000 次 周期：1us

1 吉兹(Hz) ：每秒1000000000 次 周期：1ns

机器周期（Machine Cycle）是 8051 单片机 执行一条指令的基本时间单位。理解它对于计算延时、定时器初值、波特率等都非常关键。

总结：

8051 的机器周期 = 12 × 时钟周期
12MHz 晶振下，1 机器周期 = 1μs

1.1 AT89C52的3个定时器

3个16位可编程定时/计数器：T0、T1、T2

T0、T1：标准 8051 兼容（方式 0~3）

T2：8052 专有，功能更强（可 16 位自动重装、捕获、波特率发生等）

1.2定时器在单片机里的 4 大作用

产生精确定时（1 ms、10 ms、1 s......）

对外部脉冲计数（T0/T1 脚当计数输入）

生成波特率（UART 方式 1、3 时）

做PWM/脉冲测量/电机测速（配合 T2 捕获功能）

1.3 四种工作方式（T0/T1）

|--------|-------------|---------|---------------|
| 方式 | 位数 | 特点 | 典型用途 |
| 0 | 13 位 | 早期兼容，少用 | 特殊场合 |
| 1 | 16 位 | 一次溢出重装 | 1 ms、50 ms 基时 |
| 2 | 8 位自动重装 | 低字节自动回装 | 波特率、高频中断 |
| 3 | T0 分成两个 8 位 | T1 失去中断 | 特殊应用 |

1.4使用步骤（以T0方式12 MHz 晶振产生 1 ms 中断为例）

1.4.1 算初值计算

机器周期 = 1 µs（12 MHz/12）

1 ms 需计数 1000 次 → 初值 = 65536 − 1000 = 64536 = 0xFC18

定时器T0 设置

TMOD &= 0xF0; // 清零 T0 位

TMOD |= 0x01; // T0 方式 1

定时周期(1ms)

TH0 = 0xFC; // 高 8 位

TL0 = 0x18; // 低 8 位

1.4.2 寄存器配置

定时器T0

TMOD &= 0xF0; // 清零 T0 位

TMOD |= 0x01; // T0 方式 1

TH0 = 0xFC; // 高 8 位

TL0 = 0x18; // 低 8 位

TR0 = 1; // 启动 T0

ET0 = 1; // 允许中断

EA = 1; // 总中断

定时器T0 中断服务函数

void Timer0_ISR(void) interrupt 1

{

TH0 = 0xFC; // 重装初值

TL0 = 0x18;

/* 用户代码：计数、刷新显示、产生 PWM 等 */

}

1.5完整例子1------小灯闪烁1S

1.5.1 电路原理图

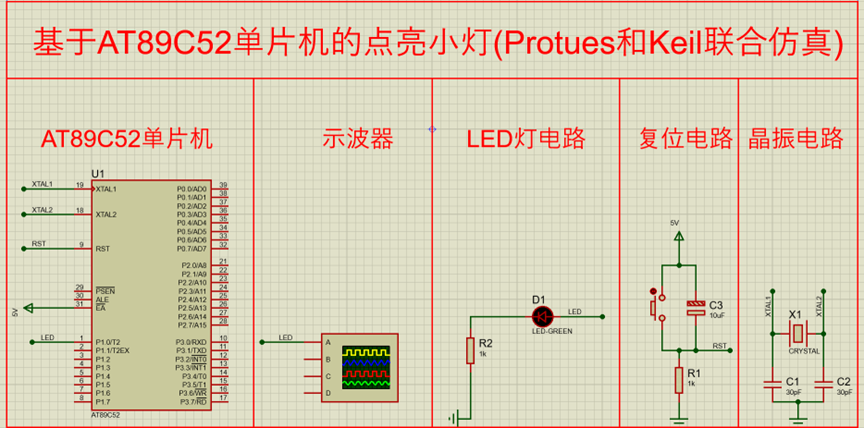

电路原理图由AT89C52单片机、示波器、LED电路、复位电路和晶振电路组成，实现P1.0 引脚上的 LED 每 1 秒翻转一次，简单地说就是 1 Hz 的闪烁。

1.5.2 控制程序

定时器T0 实现延时方法1

objectivec 复制代码

//头文件与位定义
#include <reg52.h>
sbit LED = P1^0;
unsigned int cnt = 0;
//定时器0初始化
void inittimer()
{
    TMOD = 0x01;//设置定时器0为模式1（16位定时器）
    TH0  = 0xFC;//高8位 定时器周期1 ms
    TL0  = 0x18;//低8位 定时器周期1 ms
    TR0  = 1;//启动定时器0
	ET0 = 1;// 允许定时器0中断
	EA = 1;// 打开总中断
}
//主函数
void main()
{
inittimer();//初始化定时器
    while(1);//死循环
}
//定时器0中断服务函数
void Timer0_ISR() interrupt 1
{
TH0 = 0xFC;
TL0 = 0x18;// 定时器周期1 ms
//小灯闪烁
    if(++cnt >= 1000)   // 1000 × 1 ms = 1 s
    {
        cnt = 0;
        LED = ~LED;     // LED 翻转
    }
}

定时器实现延时方法2

objectivec 复制代码

//头文件与位定义
#include <reg52.h>
sbit LED = P1^0;
// 定时器T0初始化函数
void Timer0_Init()
{
    TMOD |= 0x01;  // 设置定时器T0为模式1（16位定时器）
    TH0 = (65536 - 50000) / 256;  // 设置定时器初值（高8位）
    TL0 = (65536 - 50000) % 256;  // 设置定时器初值（低8位）
    ET0 = 1;  // 开启定时器T0中断
    EA = 1;   // 开启全局中断
    TR0 = 1;  // 启动定时器T0
}
// 定时器T0中断服务函数
void Timer0_ISR() interrupt 1
{
    TH0 = (65536 - 50000) / 256;  // 重新加载初值（高8位）
    TL0 = (65536 - 50000) % 256;  // 重新加载初值（低8位）
    // 在这里可以添加需要在定时器中断中执行的代码
}
// 延时函数
void Delay(unsigned int ms)
{
    unsigned int i;
    for (i = 0; i < ms; i++)
    {
        while (!TF0);  // 等待定时器T0溢出
        TF0 = 0;       // 清除溢出标志
    }
}
void main()
{
    Timer0_Init();  // 初始化定时器T0
    while (1)
{
   LED=1;
        Delay(1000);  // 延时1000ms
         LED=0;
        Delay(1000);  // 延时1000ms
    }
}

1.5.3 小灯的输入电压实时检测

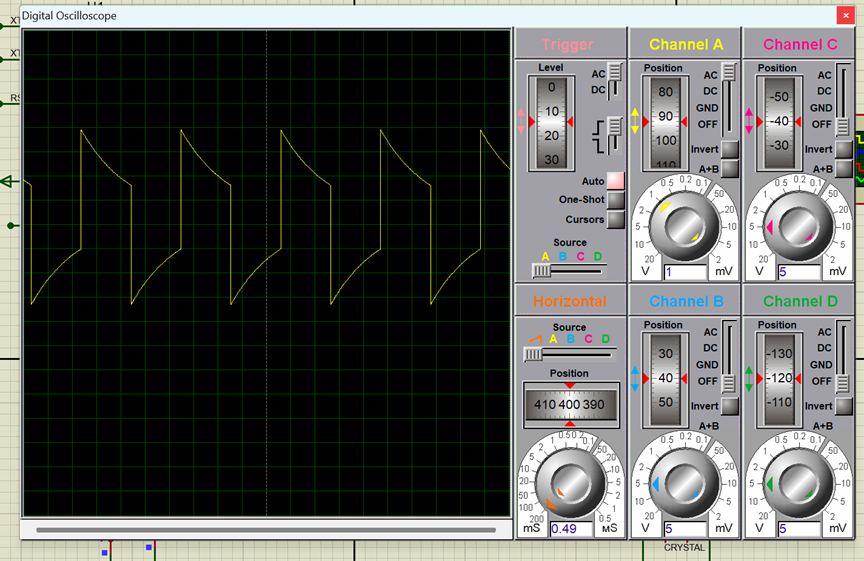

由示波器检测实时电压可知，定时器(T0)中断服务函数实现1秒高低电平的切换。

1.6 T2 简要补充（8052 专有）

寄存器：T2CON、T2MOD、RCAP2H/L

功能：

16 位自动重装（比 T0/T1 方式 2 更宽）

捕获（测量脉冲宽度）

波特率发生器（UART 方式 1/3）

可编程时钟输出（P1.0 输出 50% 方波）

1.7一句话总结

AT89C52 的定时器 = "硬件计数/分频器 + 中断"

只要配置好初值、工作方式、中断，就能让 CPU 从"空转延时"里解放出来，去做更实时、更精确的事情。

1.8 定时器T0延时实现

AT89C52单片机是一款经典的8位单片机，它内部有定时器T0和T1，可以通过定时器实现精确的延时功能。

1.8.1 定时器T0的基本原理

定时器模式：定时器T0可以工作在模式0（13位定时器）、模式1（16位定时器）、模式2（8位自动重装载定时器）和模式3（拆分为两个独立的8位定时器）。

定时原理：定时器通过内部的计数器来实现延时。当计数器从初始值计数到溢出值时，产生一个溢出中断（如果中断使能）或可以通过查询标志位来判断是否达到延时。

1.8.2 定时器T0的初始化

在使用定时器T0之前，需要进行初始化，设置定时器的工作模式、初始值等参数。

1.8.3 定时器T0实现延时函数

objectivec 复制代码

#include <reg52.h>  // 包含AT89C52的寄存器定义
// 定时器T0初始化函数
void Timer0_Init()
{
    TMOD |= 0x01;  // 设置定时器T0为模式1（16位定时器）
    TH0 = (65536 - 50000) / 256;  // 设置定时器初值（高8位）
    TL0 = (65536 - 50000) % 256;  // 设置定时器初值（低8位）
    ET0 = 1;  // 开启定时器T0中断
    EA = 1;   // 开启全局中断
    TR0 = 1;  // 启动定时器T0
}
// 定时器T0中断服务函数
void Timer0_ISR() interrupt 1
{
    TH0 = (65536 - 50000) / 256;  // 重新加载初值（高8位）
    TL0 = (65536 - 50000) % 256;  // 重新加载初值（低8位）
    // 在这里可以添加需要在定时器中断中执行的代码
}
// 延时函数
void Delay(unsigned int ms)
{
    unsigned int i;
    for (i = 0; i < ms; i++)
    {
        while (!TF0);  // 等待定时器T0溢出
        TF0 = 0;       // 清除溢出标志
    }
}
void main()
{
    Timer0_Init();  // 初始化定时器T0
    while (1)
    {
        Delay(1000);  // 延时1000ms
        // 在这里可以添加需要在主循环中执行的代码
    }
}

1.8.4 代码说明

定时器初值：在模式1下，定时器是16位的，最大计数值为65536。如果需要延时50ms，假设单片机的时钟频率为12MHz，机器周期为1μs，那么50ms对应的计数值为50000。因此，定时器的初值为65536 - 50000 = 15536，分别加载到TH0和TL0中。

中断服务函数：在定时器中断服务函数中，重新加载初值，以实现周期性定时。

延时函数：通过循环等待定时器溢出标志TF0来实现延时。

1.8.5 定时器T0模式1中的TF0

在AT89C52单片机中，定时器T0在模式1（16位定时器模式）下，溢出标志TF0的行为和作用是至关重要的。

1. 模式1 的特性

16 位定时器：模式1是一个16位定时器，可以计数从0到65535（0xFFFF）。

初值设置：通过设置TH0（高8位）和TL0（低8位）来设置定时器的初始值。

溢出条件：当定时器从初始值计数到65535时，溢出标志TF0会被硬件自动置位。

2. 溢出标志TF0 的位置

TF0位于定时器控制寄存器TCON中，具体位置如下：

TCON 寄存器：地址为0x88，是一个8位寄存器，用于控制和指示定时器的状态。

TF0：是TCON寄存器的第7位（最高位），即TCON的第7位。

3. TF0 的作用

溢出标志：当定时器T0从其初始值计数到65535时，TF0会被硬件自动置位（变为1）。

中断请求：如果定时器T0的中断使能位ET0被设置为1，并且全局中断使能位EA也被设置为1，那么TF0置位时会触发一个中断请求。

查询标志：在非中断模式下，可以通过查询TF0的状态来判断定时器是否已经溢出。

4. 清除TF0

TF0可以通过以下两种方式清除：

硬件清除：当定时器T0的中断被响应时，TF0会被硬件自动清除。

软件清除：可以通过软件将TF0清零。例如：TF0 = 0; // 清除定时器T0溢出标志

5. 示例代码

完整的示例代码：如何在模式1 下使用TF0 来实现延时功能。

objectivec 复制代码

#include <reg52.h>  // 包含AT89C52的寄存器定义
// 定时器T0初始化函数
void Timer0_Init()
{
    TMOD |= 0x01;  // 设置定时器T0为模式1（16位定时器）
    TH0 = (65536 - 50000) / 256;  // 设置定时器初值（高8位）
    TL0 = (65536 - 50000) % 256;  // 设置定时器初值（低8位）
    TR0 = 1;  // 启动定时器T0
}

// 延时函数
void Delay(unsigned int ms)
{
    unsigned int i;
    for (i = 0; i < ms; i++)
    {
        while (!TF0);  // 等待定时器T0溢出
        TF0 = 0;       // 清除溢出标志
        TH0 = (65536 - 50000) / 256;  // 重新加载初值（高8位）
        TL0 = (65536 - 50000) % 256;  // 重新加载初值（低8位）
    }
}

void main()
{
    Timer0_Init();  // 初始化定时器T0
    while (1)
    {
        Delay(1000);  // 延时1000ms
        // 在这里可以添加需要在主循环中执行的代码
    }
}

6. 代码说明

初始化：在Timer0_Init函数中，设置定时器T0为模式1，并加载初始值。

延时函数：在Delay函数中，通过循环等待TF0置位来实现延时。每次TF0置位后，清除TF0，并重新加载定时器初值。

主循环：在主循环中调用Delay函数，实现周期性延时

1.9 阻塞式延时实现

1.9.1 延时时间估算（假设12MHz晶振）

AT89C52的一个机器周期 = 12个时钟周期 = 1μs（12MHz晶振下）

for(j=0;j<500;j++); 大约消耗 500× 2 ≈ 1000 个机器周期 ≈ 1000μs

外层循环 n 次，总延时 ≈ n × 1000μs

1.9.2 阻塞式延时程序//1ms

objectivec 复制代码

void delay(uint n)
{
    uint i = 0, j = 0;
    for(i = 0; i < n; i++)
    {
        for(j = 0; j <500; j++);  // 空循环
    }
}

1.9.3 详细解释

1. 8051 的时钟结构：

晶振频率：外部晶振（如 12MHz、11.0592MHz）

时钟周期 = 1 / 晶振频率

例如：12MHz → 1/12μs ≈ 83.33ns

机器周期 = 12 × 时钟周期

因为 8051 把 12 个时钟周期定义为 1 个机器周期

2. 举个例子（12MHz ）：

|--------|------------|----------|
| 名称 | 计算方式 | 时间长度 |
| 时钟周期 | 1 / 12MHz | ≈ 83 ns |
| 机器周期 | 12 × 83 ns | 1 μs |
| 指令周期 | 1~4 个机器周期 | 1~4 μs |

3. 实际应用：

定时器初值计算：如果你想让定时器每 1ms 中断一次：

1000μs / 1μs = 1000 个机器周期

初值 = 65536 - 1000 = 64536

TH0 = 64536 / 256

TL0 = 64536 % 256

1.4 注意

这是阻塞式延时，CPU 不能做其他事情。

如果你用了11.0592MHz 晶振，延时时间会略有不同。

1.10 完整例子2------流水灯

1.10.1 电路原理图

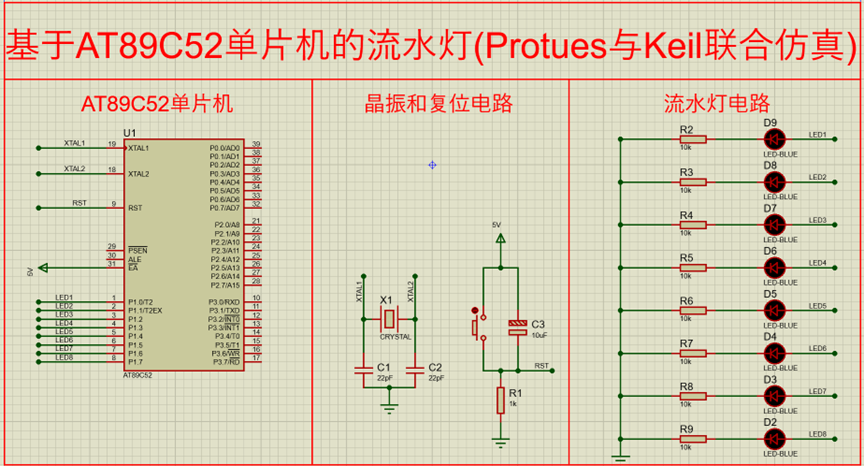

电路原理图由AT89C52单片机、流水灯电路、复位电路和晶振电路组成，实现P1.0~P1.7引脚上的 LED 每 1 秒轮流闪烁一次，其中流水灯为共阴极接法。

1.10.2 控制程序

1 、通过定时器T0 实现延时函数实现

objectivec 复制代码

//头文件与位定义
#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
//定时器T0初始化
void inittimer()
{
    TMOD = 0x01;//设置定时器0为模式1（16位定时器）
    TH0  = 0xFC;//高8位 定时器周期1 ms
    TL0  = 0x18;//低8位 定时器周期1 ms
    TR0  = 1;//启动定时器0
	ET0 = 1;// 允许定时器0中断
	EA = 1;// 打开总中断
}
//延时函数
void Delay(unsigned int ms)
{
    unsigned int i;
    for (i = 0; i < ms; i++)
    {
        while (!TF0);  // 等待定时器T0溢出
        TF0 = 0;       // 清除溢出标志
    }
}//主函数
void main (void)
{
inittimer();//初始化定时器
	uchar i,temp;
//P1.0->P1.7依次点亮---> P1.7->P1.0依次点亮 照此一直循环
	while(1)
	{
// P1.0->P1.7依次点亮
		temp=0x01;
		for(i=0;i<8;i++)//左移循环
		{
			delay(500);
			temp=temp<<1;//左移一位
		}
// P1.7->P1.0依次点亮
		temp=0x80;
		for(i=0;i<8;i++)//右移循环
		{
			delay(500);
			temp=temp>>1;//右移移位
		}
	}
}
//定时器0中断服务函数
void Timer0_ISR() interrupt 1
{
TH0 = 0xFC;
TL0 = 0x18;// 定时器周期1 ms
}

2 通过阻塞式延时函数实现

objectivec 复制代码

//头文件与位定义
#include <reg52.h>
#define uchar unsigned char
#define uint unsigned int
//延时函数
void delay(uint n)
{
	uchar i;
	uint j;
	for(j=0;j<n;j++)
	for(i=0;i<123;i++);
}
//主函数
void main (void)
{
	uchar i,temp;
	while(1)
	{
		temp=0x01;
		for(i=0;i<8;i++)//左移循环
		{
			delay(500);
			temp=temp<<1;//左移一位
		}
		temp=0x80;
		for(i=0;i<8;i++)//右移循环
		{
			delay(500);
			temp=temp>>1;//右移移位
		}
	}
}

通过移位运算实现引脚P1的电平变化从而实现流水灯功能，通过定时器或阻塞式实现延时函数。
