一、前言

本篇文章继续介绍stm32的一些基本使用，文章主要是介绍定时器的相关使用，咱们常用的STMF103C8T6芯片中有四个定时器，其中TIM1为高级定时器，支持互补PWM输出；TIM2~4为通用定时器。而定时器主要由四部分组成：计数器CNT、预分频器PSC、自动重载器ARR和中断函数，其中PSC用于控制计数器的计数速度，ARR用于设定计数的终点值、中断函数用于计数完成执行内容。先大概知道这些内容，更深入的原理等有需要再理解吧，废话不多说，咱们开始。

二、准备工作

硬件：

stm32F103C8T6开发板

ST-LINK V2下载器一个

3~5V的LED灯（发光二极管）一个

杜邦线若干+面包板

软件：

Keil 5（没安装可以点击进入我的另一篇博客有详细下载及配置教程）

其他（需要自行下载，点击前往，下载template文件即可）：

stm32工程模板（由于新建模板比较麻烦，初学还是找个工程模板吧，方便点）

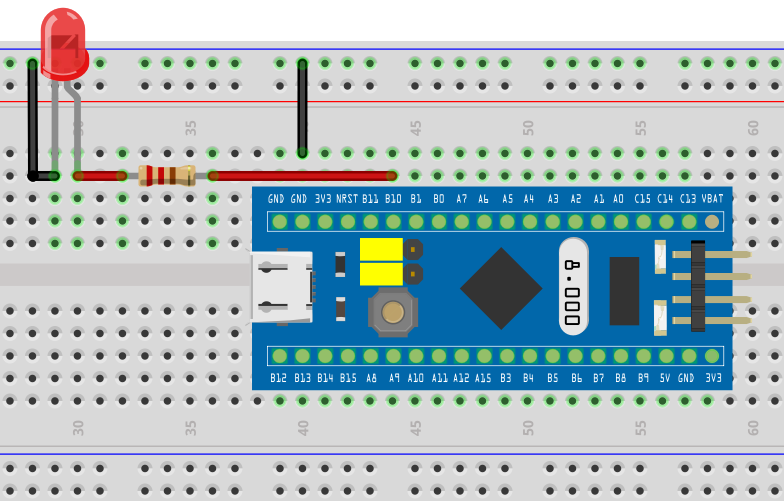

电路图：

三、编写代码

cpp 复制代码

#include "stm32f10x.h"

int main(void)
{
  //配置 LED的GPIO输出
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);

	GPIO_InitTypeDef GPIO_InitStruct;
	GPIO_InitStruct.GPIO_Pin = GPIO_Pin_10;
	GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;
	GPIO_InitStruct.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOB, &GPIO_InitStruct);

	//配置定时器（1s）
	// 中断周期=时钟频率/((RCC+1) * (PSC+1))
	//如1s的中断周期= 720000000 / ((9999 + 1) * (7199 +1)) = 1Hz=1s
	//要改成0.5s就在分母乘以2就可以，那么就把RCC设置为4999即可
	RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);

	TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;
	TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1;
	TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;  //向上计数1 2 3....
	TIM_TimeBaseStructure.TIM_Period = 9999;   //ARR配置
	TIM_TimeBaseStructure.TIM_Prescaler = 7199;  //PSC配置

	TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);

	//配置NVIC
	NVIC_InitTypeDef NVIC_InitStructure;
	NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQn;
	NVIC_InitStructure.NVIC_IRQChannelCmd =  ENABLE;
	NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;
	NVIC_InitStructure.NVIC_IRQChannelSubPriority = 1;
	NVIC_Init(&NVIC_InitStructure);
	//打开定时器中断
	TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);
	//开始运行定时器
	TIM_Cmd(TIM2, ENABLE);


	while(1){

	}

}

//定时器中断函数，函数名不能乱写要对应
void TIM2_IRQHandler(void){
	//实现LED灯闪烁
	if(TIM_GetITStatus(TIM2, TIM_IT_Update) != RESET){
		TIM_ClearITPendingBit(TIM2, TIM_IT_Update);  //清除

		//执行中断内容，反转LEDzhuangt
		if(GPIO_ReadOutputDataBit(GPIOB, GPIO_Pin_10) == 1){
			GPIO_ResetBits(GPIOB, GPIO_Pin_10);
		}else{
		  GPIO_SetBits(GPIOB, GPIO_Pin_10);
		}
	}
}

四、结束语
