RC吸收尖峰电压电路

[2.1 电容的储能作用](#2.1 电容的储能作用)

[2.2 电阻的耗能作用](#2.2 电阻的耗能作用)

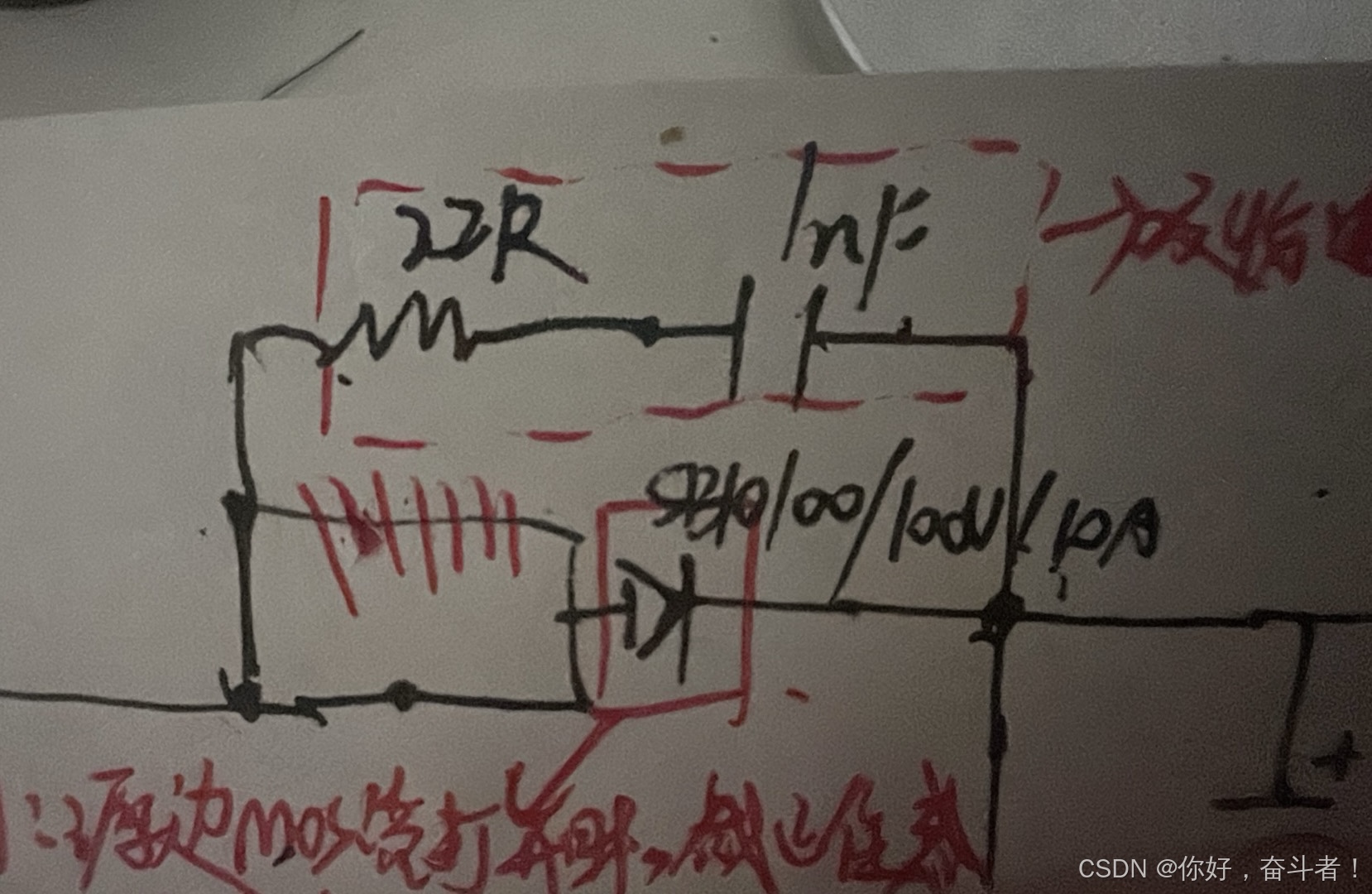

组合：电阻、电容、开关二极管

这种组合常用于吸收尖峰电压，具体原因如下：

通常由电路中的快速开关操作引起，例如电感性负载（如继电器、电机）的开关。当这些负载突然断开时，电感会产生一个高电压尖峰，这是由电感的特性（V = L di/dt）决定的。这个尖峰电压可能会对电路中其他元件造成损害。

也称RC缓冲电路或RC钳位电路，其主要作用是吸收和抑制这些电压尖峰。

电容具有储能和释放能量的能力。当电压尖峰出现时，电容会迅速充电，吸收尖峰能量。

电容的充电电流： Ic = C (dv/dt)

其中C是电容值，dv/dt是电压变化率。由于电压尖峰的dv/dt很大，电容会提供一个很大的瞬态电流来抵消尖峰电压。

电容充电时：电阻限制充电电流大小，防止电流过大对电路造成损害。

电容放电时：电阻消耗电容存储的能量，使电容电压逐渐下降，V = Q/C，避免电容长时间保持高电压状态。

当电压尖峰超过二极管的导通电压（通常为0.7V）时，二极管会导通，为尖峰电压提供一个低阻抗的泄放路径。此时，尖峰电压会通过二极管和RC电路形成回路，被有效地吸收和耗散。

4、RC时间常数

τ = R x C

τ决定了电容充电和放电速度。

合理选择R和C的值，可以使电路在尖峰电压出现时迅速响应，并在尖峰过后迅速恢复正常状态。

>>**快速相应：**电容能够在尖峰电压出现时迅速充电，吸收尖峰能量；

>>**限制电流：**电阻限制充电电流，保护电路元件；

>>**能量耗散：**电阻在电容放电时耗散能量，防止电容长时间保持高电压；

>>**低阻泄放：**二极管为尖峰电压提供低阻泄放路径，进一步保护电路。
