| 实验环境：Advanced designed system 2024(ADS2024) 参考资料：ADS官方help文档 |
目录
2、help文档快速搜索关键词(以Schiffman希夫曼移相器为例)
一、ADS若干使用技巧
1、数据显示窗口导出txt文件

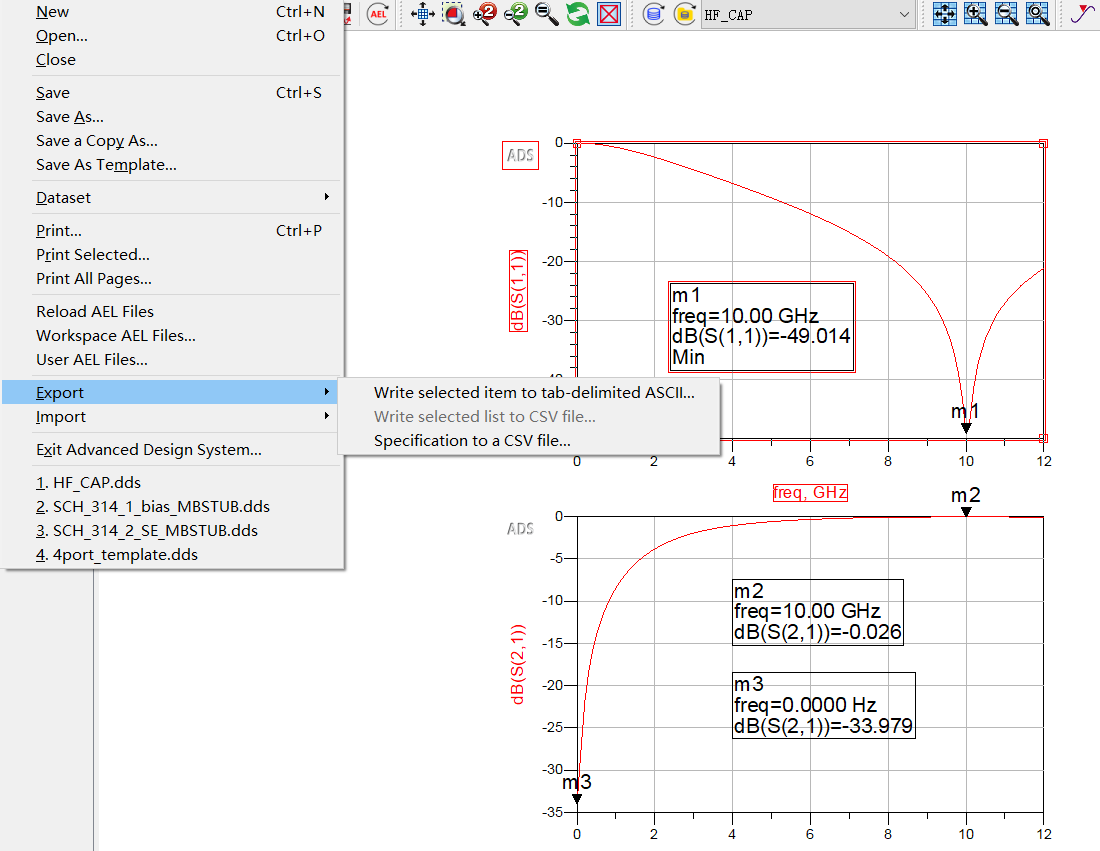

首先仿真完成后会自动弹出数据显示窗口，此处与S参数曲线的绘制为例，点击相应的图块，然后点击File下的Export的"Write selected item to tab-delimited ASCII"，然后就会弹出一个窗口显示将相应的txt文件保存在你所选择的保存路径下。
打开txt文件，保存的数据形式如下图所示。
2、help文档快速搜索关键词(以Schiffman希夫曼移相器为例)
首先在主窗口/原理图/layout窗口部分都可以在上方的工具栏找到"Help"，然后点击第一个item即可进入ADS Help窗口。

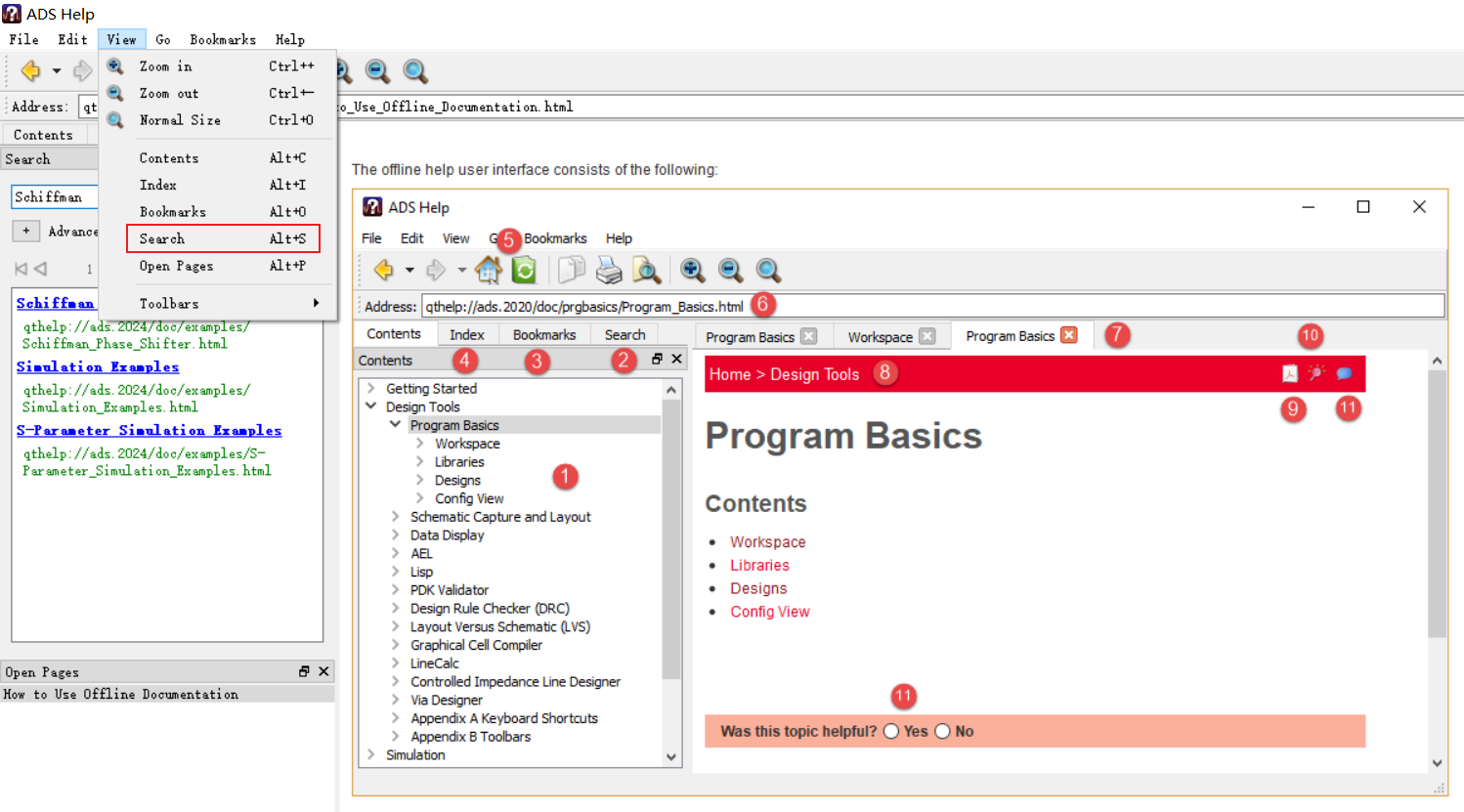

进来ADS Help窗口之后点击上方工具栏的"view"并点击"Search"，将Search板块调出来，随后可以在左侧看到Search这一栏。

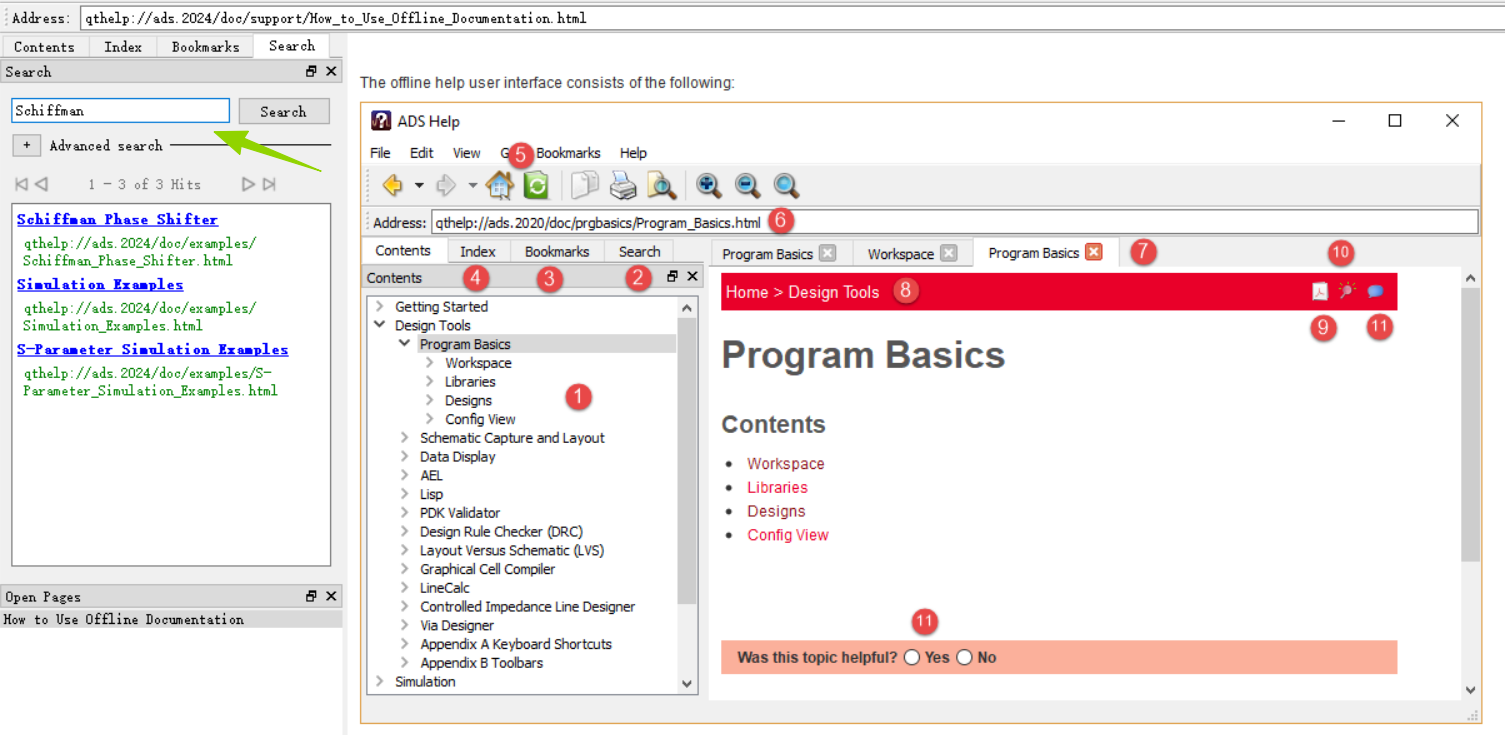

随后搜索相关关键词(注意不一定能搜索得到所需关键词)，此处以Schiffman为例，可以看到help文档里面有相关Schiffman希夫曼移相器的资料，点击即可快速跳转至相关技术文档。
3、官方示例工程(以Schiffman希夫曼移相器为例)
从上一部分的搜索文档中，点击"Schiffman Phase Shifter"跳转之后，可以发现这是官方提供的一个示例工程，并在help文档终显示了其所在的位置，如下图所示。一般情况下是在ADS下载路径下的"/ADS20XX/examples"可以找到相关工程，工程是以压缩包的形式存在，可以将其复制到新的文件夹解压之后再使用ADS打开该工程。 此处推荐一个快速搜索软件"Listary"，非常之使用。

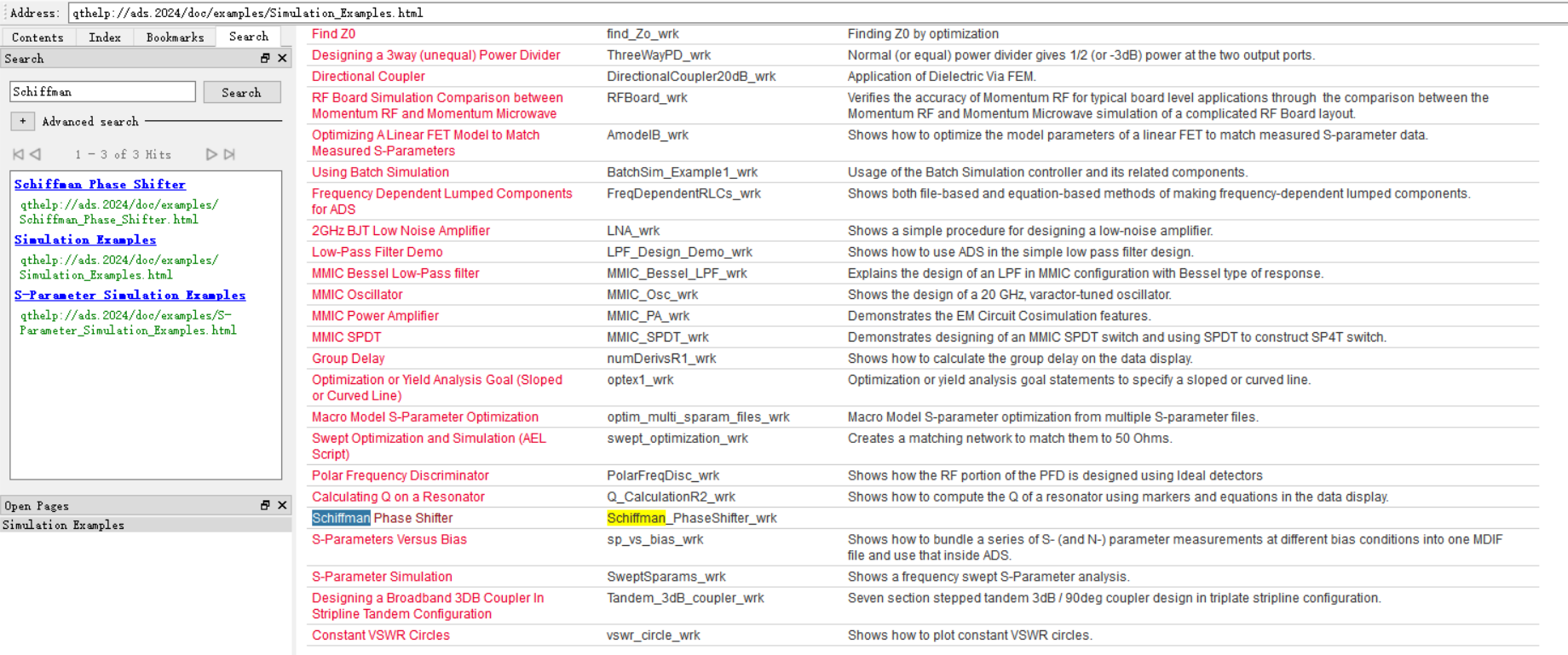

同理，上一部分所说的help文档"Search"模块也可以直接搜素"Simulation Examples"，里面会详细介绍官方示例工程，并会分类列举相关示例，如图所示。
二、下期分享：1/4波长阻抗变换器快速设计
关键：经过 ADS 的"DA_QWMatch" 元件搭配"Passive Circuit"设计向导可快速设计阻抗变换电路
