Echarts高级柱状图开发：渐变与3D效果实现

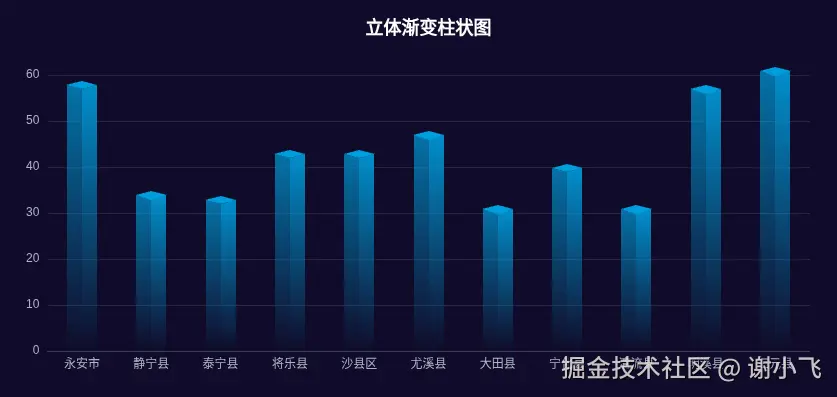

这不最近我司设计又又给我整活了，甩给我几张炫酷的图表效果图，看得我眼花缭乱；笔者瞅了一眼ECharts常规配置项，果然直接配置是实现不了的。不过没关系，这次正好深入ECharts的renderItem函数，它可以说是ECharts中实现高度自定义图表的"终极武器"。

renderItem

想要实现上述效果，我们首先对echart的renderItem函数有一定的了解；这个函数是Echarts用来实现一些自定义形状(custom series)的核心渲染函数，它可以允许开发者完全控制图形的绘制逻辑，而不仅局限于官方提供的图形；

首先它的使用方式也很简单，将type定义成custom，然后传入renderItem函数就可以了：

typescript 复制代码

var options = {
    series: [
      {
        type: "custom",
        name: "名称",
        data: dataArray,
        renderItem: function (params, api) {
          // 返回你想要的图形
        },
      },
    ],
}

对于每一项data数据，都会调用renderItem进行渲染；在最近新发布Echarts6+的特性中，还可以对renderItem函数进行封装注册，在series使用时支持字符串的写法：

typescript 复制代码

const renderItem = (params, api) => {
    return {
        // 定义图形
    }
};
echarts.registerCustomSeries('bubble', renderItem);
var options = {
    series: [
      {
        type: "custom",
        name: "名称",
        data: dataArray,
        renderItem: 'bubble',
      },
    ],
}

我们看到，不管函数怎么封装，它接受两个参数，这两个参数对于我们后续绘制图形起着至关重要的作用，我们下面就好好说道说道这个函数。

params

params参数包含了当前数据信息和坐标系的信息，它提供了下面几个属性：

typescript 复制代码

{
  // 触发此次重绘的 action 的 type。
  actionType: null,
  // 一个可供开发者暂存东西的对象。生命周期只为：当前次的渲染
  context: {},
  // 坐标系信息，不同的坐标系中，coordSys里的信息不一样
  coordSys: {
    type: "cartesian2d",
    x: 200,
    y: 20,
    width: 743,
    height: 297
  },
  // data中数据项的index
  dataIndex: 2,
  // 数据项在当前坐标系中可见的数据的 index（即 dataZoom 当前窗口中的数据的 index）
  dataIndexInside: 2,
  // 维度数据
  encode: { x: ... y: ... },
  // 本系列 id
  seriesId: "",
  // 本系列 index
  seriesIndex: 0,
  // 本系列 name
  seriesName: "",
}

params参数一般配合api中的函数使用。

api

第二个参数比较常用，就是api参数，它是一个CustomSeriesRenderItemAPI类型的对象，上面挂载有很多的函数供开发者调用，主要用来将数据和坐标进行转换使用。

value函数

这么多函数，我们挑选几个重要的函数讲解一下；首先看下value函数，它的作用是取出当前维度dimension的数据值，我们看下实际的案例：

typescript 复制代码

var options = {
  series: [
    {
      data: [10, 20, 30],
      type: "custom",
      renderItem: function (params, api) {
        // 0,1,2
        console.log(api.value(0))
        // 10,20,30
        console.log(api.value(1))
      }
    }
  ]
}

我们上面模拟了一组简单的数据，api.value(0)获取的是第一个维度的数据，这里数据是一维数组，第一个维度一般是X轴，因此循环输入在X轴上的顺序0,1,2；而api.value(1)获取的是第二个维度的数据，一般是Y轴，因此循环输出对应data的值。

如果我们把数据的维度扩大一个维度，比如散点图会用到二维数组，那么api.value(dimension)就输出对应维度的数据。

typescript 复制代码

var options = {
  series: [
    {
      data: [
        [10, 100],
        [20, 200],
        [30, 300],
      ],
      type: "custom",
      renderItem: function (params, api) {
        // 10,20,30
        console.log(api.value(0))
        // 100,200,300
        console.log(api.value(1))
      }
    }
  ]
}

那么聪明的小伙伴可能就会想到了，如果我的数据不是纯数值，而是类似下面的对象数组，那么请问api.value该如何返回？

typescript 复制代码

var options = {
  series: [
    {
      data: [
        { value: 1048, name: 'Search Engine' },
        { value: 735, name: 'Direct' },
        { value: 580, name: 'Email' },
        { value: 484, name: 'Union Ads' },
        { value: 300, name: 'Video Ads' }
      ],
    }
  ]
}

其实这样的对象数据结构本质上也是一维数组，因此和一维数组的返回是相同的。

coord函数

了解了api.value函数的用法之后，下面就是coord函数，根据名字我们能猜测到，它的作用是定位，不过千万可别小瞧了这个函数，它可是我们下面需要用到的一个最重要的坐标转换函数；它可以将我们value中获取到的数据，转换成画布上的坐标；coord函数的定义如下：

typescript 复制代码

type Coord = [number, number]; // [x, y] 或 [radius, angle]

api.coord(
  dataValue: Coord | number[], // 输入数据值
  clamp?: boolean              // 是否限制在坐标系内（默认false）
): Coord;                      // 返回画布像素坐标 [pxX, pxY]

coord函数比较难理解，我们还是通过上面的的例子来具体看下；比如我们根据[10, 20, 30]这样的一个数据，使用自定义图形展示一个柱状图；首先我们需要使用value函数获取x、y轴的值：

typescript 复制代码

{
  renderItem: function (params, api) {
    const xValue = api.value(0); // 类目索引
    const yValue = api.value(1); // 数值
    // ...
  }
}

这里对api.value(0)和api.value(1)用法有所疑问的小伙伴可以回到上一节再看一下。

接着使用coord返回数据点所在的x、y坐标以及基准线坐标的坐标：

typescript 复制代码

{
  renderItem: function (params, api) {
    const [x, y] = api.coord([xValue, yValue]); // 数据点坐标
    const [x0, y0] = api.coord([xValue, 0]); // 基准线坐标
    // ...
  }
}

这里代码比较抽象，我们知道，在echarts坐标系中，原点的位置在左下角；而在canvas画布坐标系下，原点的位置是位于左上角；但是，而我们在renderItem函数中返回的图形是基于canvas坐标系，coord的定位作用正是将echarts的数据转换为在canvas上的位置，可以说是连接起了两个图形系统的重要桥梁，我们通过一张示意图来更好的理解：

上面获取的[x,y]和[x0,y0]正是我们的数据10,20,30在每次循环调用时转换为canvas下的坐标位置。

理解了coord的作用，我们再来画柱状图就非常简单了：

typescript 复制代码

const boxWidth = 20
{
  renderItem: function (params, api) {
    // ...
    return {
      type: "rect",
      shape: {
        // 向左偏移10px
        x: x - boxWidth / 2,
        // 顶部对齐数据点
        y,
        // 固定宽度
        width: boxWidth,
        // 高度 = 基准线y - 数据点y
        height: y0 - y,
      },
      style:{
        fill: api.visual("color"),
      }
    };
  }
}

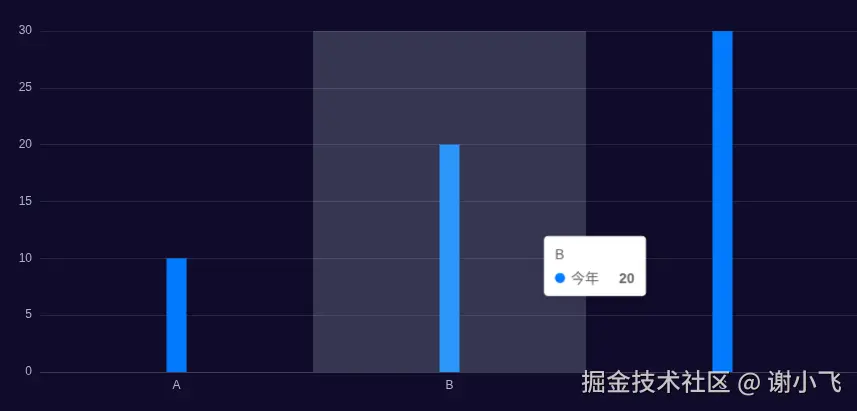

这里最终的重要的就是这个高度y0 - y的计算了，相信只要理解了上面坐标转换，这里的计算公式就很好理解，我们看下我们生成的自定义柱状图效果：

visual函数

visual函数用于获取视觉映射结果，它能够将数据值自动映射到颜色、大小、透明度等视觉属性；它的用法如下：

typescript 复制代码

api.visual(
  visualType: 'color' | 'symbol' | 'symbolSize' | 'opacity' | ...,
  dataIndex?: number,
  payload?: object
);

第一个参数是我们想要从数据值中获取的类型，比如上面柱状图中我们就获取了每个柱子的颜色；第二个参数是数据的索引，第三个参数是一个自定义的附加数据。

再比如我们在绘制自定义散点图的时候，就可以通过visual函数获取散点的大小和颜色，呈现更好的视觉效果：

typescript 复制代码

{
  series: [
    {
      data: [
        [10, 20, 5],
        [40, 60, 12],
        [70, 30, 8],
        [80, 50, 20],
        [30, 80, 15],
      ],
      type: "custom",
      renderItem: function (params, api) {
        // 获取数据值（x, y, size）
        const xValue = api.value(0);
        const yValue = api.value(1);

        // 转换为画布坐标
        const [x, y] = api.coord([xValue, yValue]);

        // 动态获取视觉属性
        const symbolSize = api.visual("symbolSize");

        // 绘制圆形（气泡）
        return {
          type: "circle",
          shape: {
            cx: x,
            cy: y,
            r: symbolSize / 2,
          },
          style: {
            fill: api.visual("color"),
          },
        };
      },
    },
  ],
}

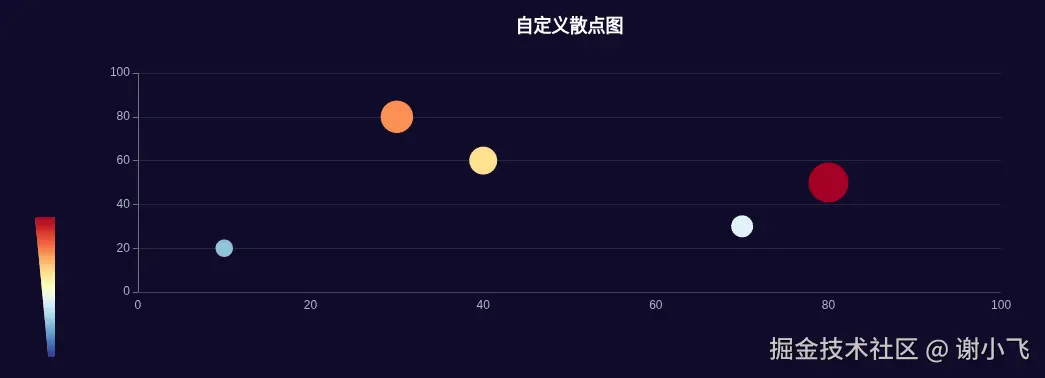

我们看效果如下：

返回参数

介绍完api中常用的函数，我们就来看下如何在renderItem中返回图形元素；支持以下多种图形元素：

line（直线）
rect（矩形）
circle（圆形）
ring（圆环）
sector（扇形）
arc（圆弧）
polygon（多边形）
path（路径，可绘制任意形状）
text（文本）
group（组合多个图形）

上面的案例中我们已经返回过了rect矩形和circle圆形两种图形，type属性定义了图形的类型；而shape属性则定义了图形的结构，style属性定义图形的样式，这两种属性在不同图形中差别比较大，我们都可以在官方文档中查到。

我们可以通过style.fill属性，将上面的柱状图，改写成一个渐变的柱状图：

typescript 复制代码

// 创建透明度渐变的辅助函数
function createAlphaGradient(baseColor, startAlpha = 1, endAlpha = 0) {
  // 解析基础颜色（支持多种格式）
  const parsedColor = echarts.color.parse(baseColor);

  // 创建起始颜色（RGBA数组格式）
  const startColor = [
    parsedColor[0],
    parsedColor[1],
    parsedColor[2],
    startAlpha,
  ];

  // 创建结束颜色
  const endColor = [
    parsedColor[0],
    parsedColor[1],
    parsedColor[2],
    endAlpha,
  ];

  // 正确调用 stringify - 传入 RGBA 数组
  const startColorStr = echarts.color.stringify(startColor, "rgba");
  const endColorStr = echarts.color.stringify(endColor, "rgba");

  // 返回线性渐变（从上到下）
  return new echarts.graphic.LinearGradient(0, 0, 0, 1, [
    { offset: 0, color: startColorStr },
    { offset: 1, color: endColorStr },
  ]);
}
{
  renderItem: function (params, api) {
    // 省略其他代码
    // 获取基础颜色
    const baseColor = api.visual("color");

    // 创建垂直渐变（从1到0.05透明度）
    const gradientColor = createAlphaGradient(baseColor, 1, 0.05);

    return {
      style: {
        fill: gradientColor,
      },
    };
  },
}

上面代码通过visual获取了当前柱子的一个基准颜色baseColor，然后解析这个基准颜色的RGB通道值，再通过createAlphaGradient函数返回graphic.LinearGradient一个渐变效果。

除了图形的属性，renderItem函数还可以返回enterFrom、leaveTo、enterAnimation、leaveAnimation等一系列进入和离开的动画属性，比如我们可以让柱子实现逐个增长的动画效果：

typescript 复制代码

{
  renderItem: function (params, api) {
    // 省略其他代码
    return {
      type: "rect",
      // 省略其他属性
      enterAnimation: {
        delay: params.dataIndex * 400,
      },
      enterFrom: {
        shape: {
          height: 0,
          y: y0,
        },
        style: {}
      },
    }
  }
}

这里添加了enterFrom属性，这个属性用于实现入场动画；shape里面可以放各种图形的属性，style属性添加入场前的样式，例如在style中添加color、opacity等，我们看下效果：

我们可以访问这个页面查看效果

除了基础的元素，我们还可以将多元素组合后，返回一个group，这样就可以组合成更复杂的图形了；下面就是我们今天要实现的三个案例：折线装饰旋转元素、分隔渐变柱状图和立体渐变柱状图。

折线装饰旋转元素

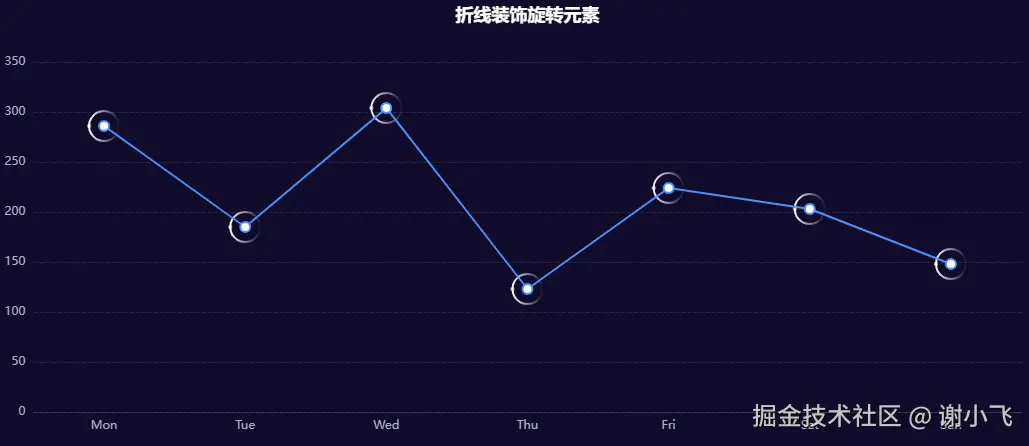

我们想要在折线图上添加一些下面的装饰旋转元素：

首先我们发现这个装饰元素整体可以分成两个部分，一个大的圆点，后面拖着一个渐变的圆弧；大的圆点好实现，通过circle绘制即可，我们首先在group中添加一个circle：

typescript 复制代码

{
  renderItem: function (params, api) {
    const xValue = api.value(0);
    const yValue = api.value(1);

    const [x, y] = api.coord([xValue, yValue]);

    return {
      type: "group",
      x,
      y,
      children: [
        {
          type: "circle",
          shape: {
            cx: -15,
            cy: 0,
            r: 2,
          },
          style: {
            fill: "rgba(255,255,255,0.6)",
          },
        },
      ]
    }
  }
}

接着我们来绘制圆环，经过在官方文档组件的一通查找后，发现了一个名为arc的图形元素，我们通过stroke属性给它一个线性的渐变效果：

typescript 复制代码

{
  renderItem: function (params, api) {
    return {
      type: "group",
      x,
      y,
      children: [
        // 省略其他代码
        {
          type: "arc",
          shape: {
            cx: 0,
            cy: 0,
            r: 15,
            r0: 10,
            startAngle: 0,
            endAngle: Math.PI * 2,
          },
          style: {
            stroke: {
              type: "linear",
              colorStops: [
                {
                  offset: 0,
                  color: "rgba(255,255,255,1)",
                },
                {
                  offset: 1,
                  color: "rgba(255,255,255,0)",
                },
              ],
            },
            lineWidth: 2,
            fill: "transparent",
          },
        },
      ]
    }
  }
}

我们看到arc元素的圆环渐变效果是在整体圆环上的从左到右渐变，而不是我们想要沿着整个圆环的渐变效果：

俗话说得好，既然一个圆环不行，那就给他来两个；我们把圆环分割成上下两个部分，每个部分分别使用线性渐变：

typescript 复制代码

{
  children: [
    {
      type: "arc",
      shape: {
        startAngle: 0,
        endAngle: Math.PI,
      },
      style: {
        colorStops: [
          {
            offset: 0,
            color: "rgba(255,255,255,0.6)",
          },
          {
            offset: 1,
            color: "rgba(255,255,255,0.3)",
          },
        ],
        // 省略其他代码
      },
    },
    {
      type: "arc",
      // 旋转
      rotation: Math.PI,
      shape: {
        startAngle: 0,
        endAngle: Math.PI,
      },
      style: {
        colorStops: [
          {
            offset: 0,
            color: "rgba(255,255,255,0.3)",
          },
          {
            offset: 1,
            color: "rgba(255,255,255,0)",
          },
        ],
        // 省略其他代码
      },
    },
  ]
}

这样就能达到我们想要的效果了：

图形上的元素已经基本绘制完成了，下面我们就来让group元素旋转起来；在renderItem的返回属性中还有一个keyframeAnimation属性可以用来配置动画

typescript 复制代码

{
  renderItem: function (params, api) {
    return {
      type: "group",
      x,
      y,
      keyframeAnimation: {
        // 动画时长，单位 ms
        duration: 2000,
        // 动画缓动
        easing: 'linear'
        // 是否循环
        loop: true,
        // 动画的关键帧
        keyframes: [
          {
            percent: 0,
            rotation: 0,
          },
          {
            percent: 0.5,
            rotation: -Math.PI,
          },
          {
            percent: 1,
            rotation: -Math.PI * 2,
          },
        ],
      },
      // 省略其他代码
    }
  }
}

keyframes数组每一项为一个关键帧，它的第一个必选属性是percent，表示该关键帧的百分比，取值范围是0-1；其它属性为图形在这个关键帧的属性，例如位置x，y，样式style和shape等等；这样我们就实现了元素的旋转动画。

我们可以访问这个页面查看效果

分隔渐变柱状图

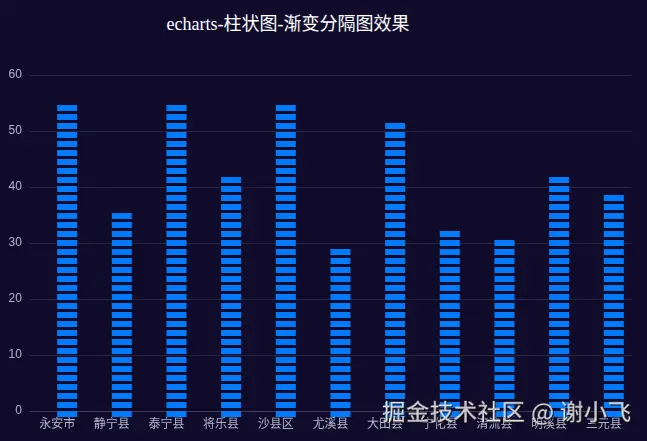

下面就是本文要实现的重点：分隔渐变柱状图，我们看下最后达到的效果：

回顾我们上面已经实现的渐变柱状图，我们发现分隔渐变柱状图，就是将一根柱子拆分成多个方块呈现出来，每个方块的颜色都在像着更浅的颜色变化；因此这个图的难度其实在于如何计算出当前index所对应小方块的颜色和方块所在y轴位置。

我们先把小方块的基础信息都定义出来，比如宽高以及格子间的间距等数据：

typescript 复制代码

{
  renderItem: function (params, api) {
    const xValue = api.value(0); // 类目索引
    const yValue = api.value(1); // 数值

    const [x, y] = api.coord([xValue, yValue]); // 数据点坐标
    const [x0, y0] = api.coord([xValue, 0]); // 基准线坐标

    // 总体柱子的高度
    const totalHeight = y0 - y;
    // 每个格子间的间距
    const gap = 3;
    // 每个格子的宽度
    const width = 20;
    // 每个格子的高度
    const height = 6;
    // 格子的总数
    const count = Math.round(totalHeight / (height + gap));
    // 获取基础颜色
    const baseColor = api.visual("color");

    const rects = Array.from({ length: count }, (_, index) => {
      const realHeight = y0 - (height + gap) * index;
      return {
        type: "rect",
        shape: {
          x: x,
          y: realHeight,
          width,
          height,
        },
        style: {
          fill: baseColor,
        },
      };
    });

    return {
      type: "group",
      x: 0,
      y: 0,
      children: rects,
    };
  },
}

这里我们把height+gap看作是一整个格子的高度；先通过基准线yo减去数据y的坐标，获取整个柱子的高度totalHeight；然后通过totalHeight可以计算整个柱子所需的小方块数量count。

然后循环count，来生成每一个小方块；每一个小方块的y轴位置计算，从基准线开始向上计算，公式为realHeight = y0 - (height + gap) * index；我们看下最后的效果：

我们发现由于api.coord([xValue, yValue])获取的数据坐标的x轴是在中心，因此我们需要将x的位置减去二分之一的柱子宽度width；而下面第一个方块也超出了基准线y0的高度，我们为了让最后一个方块底部贴着基准线，我们将柱子整体往上偏移一个小方块height的高度：

typescript 复制代码

// 省略其他代码
const rects = Array.from({ length: count }, (_, index) => {
  const realHeight = y0 - (height + gap) * index;
  return {
    type: "rect",
    shape: {
      // x位置减去柱子一半的宽度
      x: x - width / 2,
      // y位置向上偏移height距离
      y: realHeight - height,
    },
  };
});

这样修复柱子的x、y位置后，柱子就在整个空间的中间位置；下面我们再给每个小方块一个动画效果，让小方块刚开始宽度高度都为0，从中心开始，挨个的增长出来。

这里我们不设置width、height为0,而是通过scaleX和scaleY在X、Y轴上的缩放；这是因为通过缩放，我们可以控制缩放的中心点在小方块的中间：

typescript 复制代码

const realHeight = y0 - (height + gap) * index;
return {
  type: "rect",
  scaleX: 1,
  scaleY: 1,
  opacity: 1,
  originX: x0,
  originY: realHeight - height / 2,
  shape: {
    x: x - width / 2,
    y: realHeight - height,
    width,
    height,
  },
  enterFrom: {
    scaleX: 0,
    scaleY: 0,
    style: { opacity: 0 },
  },
  enterAnimation: {
    delay: 20 * index,
  },
};

我们还是通过enterFrom属性设置每个小方块进入时的状态，XY方向缩放都为0，透明度也为0；缩放中心点的设置上，originX设置为x0就是小方块的X轴中心；而我们上面Y轴向上偏移了height绘制了方块，因此originY设置为realHeight - height / 2即为Y轴中心；这样我们缩放的动画也设置好了。

渐变颜色

每个小方块的形状和位置确定后，我们下面就需要给它们来"涂颜色"了；我们在上面获取到每个柱子的基础颜色baseColor，一般是一个十六进制的颜色值，我们需要计算得到柱子底部的颜色，是一个rgba的色值，例如：rgba(255, 255, 255, 0.1)；我们先实现两个色值转换的工具函数：

typescript 复制代码

/**
 * 十六进制颜色转rgb颜色
 * @param {string} hex 十六进制颜色，例如#212c37
 * @returns {number[]} rgb颜色
 */
export function hexToRgb(hex: string): number[] {
  let str = hex.replace("#", "");
  if (str.length === 8) {
    // 长度八位，是212c37ff的格式，先把后面的透明度替换掉
    str = str.substring(0, 6);
  }
  if (str.length % 3) {
    return [];
  }
  //获取截取的字符长度
  let count = str.length / 3;
  //根据字符串的长度判断是否需要 进行幂次方
  let power = 6 / str.length;
  let r = parseInt("0x" + str.substring(0 * count, 1 * count)) ** power;
  let g = parseInt("0x" + str.substring(1 * count, 2 * count)) ** power;
  let b = parseInt("0x" + str.substring(2 * count)) ** power;

  return [r, g, b];
}

/**
 * 设置颜色的alpha值
 * @param {string} colorStr 颜色字符串
 * @param {number} alpha 亮度0-1
 * @return {string} 新的rgba颜色字符串
 */
export function alphaBlend(colorStr: string, alpha: number): string {
  const colorArr = hexToRgb(colorStr);
  if (!colorArr.length) {
    return "";
  }
  const [r, g, b] = colorArr;

  return `rgba(${r},${g},${b},${alpha})`;
}

hexToRgb函数是一个色值转换函数，而alphaBlend则是我们需要用到的将baseColor转为最终颜色的函数：

typescript 复制代码

// 获取基础颜色
const baseColor = api.visual("color");

// 柱子底部的最终颜色
const endColor = alphaBlend(baseColor as string, 0);

起点和终点的颜色确定了，在循环count函数时，我们就可以根据这两个颜色来确定方块的颜色了；为了让每个小方块在相同高度有相同的渐变颜色，我们还需要用到api中的一个函数api.getHeight，它的作用是获取整个echarts容器的高度。

typescript 复制代码

const rects = Array.from({ length: count }, (_, index) => {
  const realHeight = y0 - (height + gap) * index;

  const fill = liftColor(
    baseColor,
    endColor,
    realHeight / api.getHeight()
  );
  return {
    type: "rect",
    // 其他属性
    style: {
      fill,
    },
  };
});

这里我们使用一个liftColor函数，它接受三个参数，baseColor和endColor作为起点和终点的颜色，第三个参数是在两个颜色中间的过渡比例，我们使用柱子当前高度realHeight除以容器的总高度作为比例，这样在相同的高度就可以保持一致；最后我们就能看到最后的实现效果如下：

我们可以访问这个页面查看效果

立体渐变柱状图

我们先来看下立体渐变柱状图的实现效果如下：

我们发现，这个立体柱状图其实是一个2.5D的立体，相比于普通一维的柱状图，它是由左右两个梯形和顶部的菱形拼接而成；而这三种形状官方文档中都是没有提供的，因此我们需要通过graphic.registerShape来注册新的图形绘制函数：

typescript 复制代码

// 左侧的图形
const leftShape = graphic.extendShape({
  buildPath(ctx, shape) {
    const { topBasicsYAxis, bottomYAxis, basicsXAxis } = shape
    // 侧面宽度
    const WIDTH = 15
    // 斜角高度
    const OBLIQUE_ANGLE_HEIGHT = 4

    // 使用整数坐标避免浮点精度问题
    const p1 = [Math.round(basicsXAxis - WIDTH), Math.round(topBasicsYAxis - OBLIQUE_ANGLE_HEIGHT)]
    const p2 = [Math.round(basicsXAxis - WIDTH), Math.round(bottomYAxis)]
    const p3 = [Math.round(basicsXAxis), Math.round(bottomYAxis)]
    const p4 = [Math.round(basicsXAxis), Math.round(topBasicsYAxis)]

    ctx.moveTo(p1[0], p1[1])
    ctx.lineTo(p2[0], p2[1])
    ctx.lineTo(p3[0], p3[1])
    ctx.lineTo(p4[0], p4[1])
    ctx.closePath()
  },
})
// 右侧图形
const rightShape = graphic.extendShape({
  buildPath(ctx, shape) {
    const { topBasicsYAxis, bottomYAxis, basicsXAxis } = shape
    // 侧面宽度
    const WIDTH = 15
    // 斜角高度
    const OBLIQUE_ANGLE_HEIGHT = 4

    const p1 = [Math.round(basicsXAxis), Math.round(topBasicsYAxis)]
    const p2 = [Math.round(basicsXAxis), Math.round(bottomYAxis)]
    const p3 = [Math.round(basicsXAxis + WIDTH), Math.round(bottomYAxis)]
    const p4 = [Math.round(basicsXAxis + WIDTH), Math.round(topBasicsYAxis - OBLIQUE_ANGLE_HEIGHT)]

    ctx.moveTo(p1[0], p1[1])
    ctx.lineTo(p2[0], p2[1])
    ctx.lineTo(p3[0], p3[1])
    ctx.lineTo(p4[0], p4[1])
    ctx.closePath()
  },
})
// 顶部图形
const topShape = graphic.extendShape({
  buildPath(ctx, shape) {
    const { topBasicsYAxis, basicsXAxis } = shape
    // 侧面宽度
    const WIDTH = 15
    // 斜角高度
    const OBLIQUE_ANGLE_HEIGHT = 4

    // 稍微扩大顶部形状以覆盖可能的间隙
    const p1 = [Math.round(basicsXAxis), Math.round(topBasicsYAxis + 0.5)]
    const p2 = [Math.round(basicsXAxis + WIDTH + 0.5), Math.round(topBasicsYAxis - OBLIQUE_ANGLE_HEIGHT)]
    const p3 = [Math.round(basicsXAxis), Math.round(topBasicsYAxis - OBLIQUE_ANGLE_HEIGHT * 2)]
    const p4 = [Math.round(basicsXAxis - WIDTH - 0.5), Math.round(topBasicsYAxis - OBLIQUE_ANGLE_HEIGHT)]

    ctx.moveTo(p1[0], p1[1])
    ctx.lineTo(p2[0], p2[1])
    ctx.lineTo(p3[0], p3[1])
    ctx.lineTo(p4[0], p4[1])
    ctx.closePath()
  },
})
graphic.registerShape("leftShape", leftShape)
graphic.registerShape("rightShape", rightShape)
graphic.registerShape("topShape", topShape)

这里ctx就是canvas的上下文，我们可以用它来绘制；shape是传入的图形数据，这里都是一些canvas的语法，不再赘述了。

下面就是我们熟悉的renderItem函数了，在type中使用registerShape中注册的图形名称，传入shape的数据：

typescript 复制代码

{
  renderItem: function (params, api) {
    const xValue = api.value(0) // 类目索引
    const yValue = api.value(1) // 数值

    const [x, y] = api.coord([xValue, yValue]) // 数据点坐标
    const [x0, y0] = api.coord([xValue, 0]) // 基准线坐标

    // 获取颜色
    const baseColor = api.visual("color") as string

    return {
      type: "group",
      children: [
        {
          type: "leftShape",
          shape: {
            topBasicsYAxis: y,
            basicsXAxis: x,
            bottomYAxis: y0,
          },
          style: {
            fill: reateAlphaGradient(baseColor, 1, 0),
          },
        },
        {
          type: "rightShape",
          shape: {
            topBasicsYAxis: y,
            basicsXAxis: x,
            bottomYAxis: y0,
          },
          style: {
            fill: createAlphaGradient(baseColor, 1, 0),
          },
        },
        {
          type: "topShape",
          shape: {
            topBasicsYAxis: y,
            basicsXAxis: x,
            bottomYAxis: y0,
          },
          style: {
            fill: baseColor,
          },
        },
      ],
    }
  },
}

这样我们就得到了一个由三个图形拼接而成的渐变柱状图：

为了让图形更有立体的效果，我们让下面两个梯形的颜色透明度更低一点：

typescript 复制代码

{
  type: "leftShape",
  style: {
    fill: createAlphaGradient(baseColor, 0.7, 0),
  },
}
{
  type: "rightShape",
  style: {
    fill: createAlphaGradient(baseColor, 0.9, 0),
  },
}

这样我们就实现了立体渐变柱状图的整体效果，我们可以访问这个页面查看效果

总结

本文详细介绍了renderItem函数如何创建自定义的图表；首先解释renderItem函数的基本用法和参数结构，包括params对象提供的上下文信息、api中的关键函数（value函数、coord函数、visual函数等）；主要的难点就在于理解在函数中如何数据值转换为视觉属性，以及如何组合基本图形元素来构建复杂的自定义图表。

本文重点介绍了三个高级案例的实现：折线装饰旋转元素通过组合圆形和圆弧创建动态旋转效果；分隔渐变柱状图将单个柱子分解为多个渐变色块；立体渐变柱状图则通过注册自定义形状创建2.5D立体效果。

这三个案例显示了renderItem强大的灵活性，让我们能够开发出超过Echarts内置的图表类型，创造出高度定制化的数据可视化效果。

本文所有代码敬请关注公众号【前端壹读】，后台回复关键词【Echarts高级开发】即可获取。

如果觉得写得还不错，请关注我的掘金主页。更多文章请访问谢小飞的博客
