Cyber RT 调度机制(Scheduler)

概要总结

  • 调度基本上还是使用 linux的调度 （CHED_OTHER,SCHED_RR,SCHED_FIFO）
  • 添加了 cgroup 设置(亲核性) 和 用户态协程（CRoutine）；
  • processor -> std::thread ;
  • 调度器 SchedulerClassic ，SchedulerChoreography ；

Cyber RT的改进

实时操作系统

  • 实时操作系统，通过给linux打实时补丁，支持抢占。
    • lowlatency , PREEMPT_RT
  • 中断绑定，摄像头，激光雷达，串口等外设需要不停的处理中断，因此可以绑定中断处理程序在一个核上。
    • 通过epoll 实现，绑定 fd;
  • 资源限制&优先级
    • Cgroup是 Linux 内核的一个特性，用于限制、记录和隔离一组进程的资源使用（CPU、内存、磁盘 I/O、网络等）。

协程

协程。用户态的线程，由用户控制切换。协程的定义可以参考go语言中的GMP 模型

  • M，Machine，表示系统级线程，goroutine 是跑在 M 上的。线程想运行任务就得获取 P，从 P 的本地队列获取 G，P 队列为空时，M 也会尝试从全局队列拿一批G放到P的本地队列，或从其他P的本地队列偷一半放到自己P的本地队列。M运行G，G执行之后，M会从P获取下一个G，不断重复下去。
  • P，processor，是 goroutine 执行所必须的上下文环境，可以理解为协程处理器，是用来执行 goroutine 的。processor 维护着可运行的 goroutine 队列，里面存储着所有需要它来执行的 goroutine。
  • G，goroutine，协程
协程相对线程的优势
  • 系统消耗少。线程的切换用户态->中断->内核态，协程的切换只在用户态完成，减少了系统开销。
  • 轻量。协程占用资源比线程少，一个线程往往消耗几兆的内存。

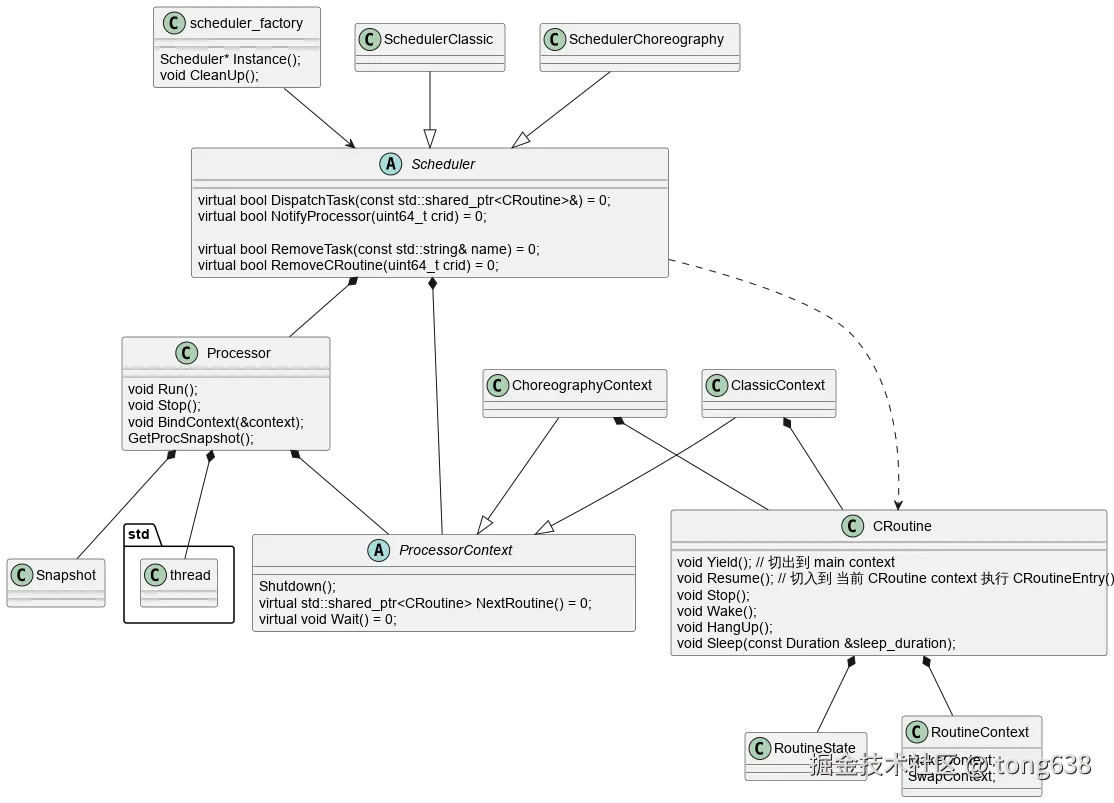

调度器模块类图

  • 类图里面为了方便查看，所以没有把所有函数展示出来

调度器实例

  • SchedulerClassic 和 SchedulerChoreography ；
  • 通过 Instance() 获取 单实例；
  • 读取 conf/xx.conf 指定配置文件 初始化；
启动流程序列图
sequenceDiagram participant Caller participant SchedulerFactory participant FS as 配置文件系统 Caller ->> SchedulerFactory: Instance() SchedulerFactory ->> SchedulerFactory: 加载实例， obj = instance.load(std::memory_order_acquire); alt obj == nullptr SchedulerFactory ->> SchedulerFactory : 获取锁 lock(mutex) （多线程同步） SchedulerFactory ->> SchedulerFactory : obj = instance.load(std::memory_order_relaxed); alt obj == nullptr Note over SchedulerFactory, FS: 实例为空，创建新实例 SchedulerFactory ->> FS : 加载配置文件 conf/[ProcessGroup()].conf alt 配置文件存在 且 读取成功 FS -->> SchedulerFactory : policy = cfg.scheduler_conf().policy(); else 失败 Note right of SchedulerFactory: policy = "classic"
并打印警告日志 end alt policy == "classic" Note right of SchedulerFactory: 创建SchedulerClassic实例 SchedulerFactory ->> SchedulerClassic: new SchedulerClassic ->> FS: 加载配置文件
conf/[ProcessGroup()].conf alt 配置文件存在 且 读取成功 FS -->> SchedulerClassic : classic_conf_ =
cfg.scheduler_conf().classic_conf(); else 失败 Note left of SchedulerClassic: 默认配置
group_name = DEFAULT_GROUP_NAME
proc_num = 2 or default_proc_num end loop i in proc_num Note right of SchedulerClassic: 循环初始化 ClassicContext 和 Processor
设置线程调度策略 SchedulerClassic -->> SchedulerClassic: proc->BindContext(ctx)
processors_.emplace_back(proc) end SchedulerClassic -->> SchedulerFactory: obj = new SchedulerClassic(); else policy == "choreography" Note right of SchedulerFactory: 创建SchedulerChoreography实例 SchedulerFactory ->> SchedulerChoreography: new SchedulerChoreography -->> SchedulerFactory: obj = new SchedulerChoreography(); else Note right of SchedulerFactory: 打印"Invalid policy"警告
创建SchedulerClassic实例 SchedulerFactory ->> SchedulerClassic: new SchedulerClassic -->> SchedulerFactory: obj = new SchedulerClassic(); end SchedulerFactory ->> SchedulerFactory: instance.store(obj, std::memory_order_release) end end Note over Caller: 返回单例实例 Caller ->> Caller: return obj
添加任务流程序列图

以 SchedulerClassic 作为实例介绍

sequenceDiagram Caller ->> Scheduler : CreateTask Scheduler ->> GlobalData : 获取 task_id ,
任务名的hash值(处理了哈希冲突) GlobalData ->> Scheduler : task_id = GlobalData::RegisterTaskName(name); alt 分发任务 DispatchTask(cr)成功 Scheduler ->> SchedulerClassic : DispatchTask(cr) Note over SchedulerClassic,ClassicContext: 任务cr 加入队列 SchedulerClassic ->> ClassicContext : cr_group_[cr->group_name()]
.at(cr->priority()).emplace_back(cr); SchedulerClassic ->> ClassicContext : 通知 Notify(cr->group_name()); SchedulerClassic ->> Scheduler : return true else 失败 Scheduler ->> Caller : return false end opt visitor != nullptr Note over Scheduler: visitor 在
CreateRoutineFactory 过程中设置 Scheduler ->> Scheduler : 添加数据通知回调 end Scheduler ->> Caller : return true
SchedulerClassic
  • 配置文件示例 ：cyber/conf/example_sched_classic.conf
  • 按 group 组分配 cpu_ids , 线程调度策略 ，线程优先级
  • 组内 tasks 再设置 协程优先级。
  • 优先级队列 cr_group_, unordered_map<group_name,array<vector<CRoutineSPtr>,20>>
    • array index 为优先级 0~19；
    • 按照 分组名 优先级 添加到队列；
  • 默认其他任务 放到 groups(0) 中运行；
c++ 复制代码
/// cyber/scheduler/policy/scheduler_classic.cc
  if (cr_confs_.find(cr->name()) != cr_confs_.end()) {
    ClassicTask task = cr_confs_[cr->name()];
    cr->set_priority(task.prio());
    cr->set_group_name(task.group_name());
  } else {
    // croutine that not exist in conf
    // 默认其他任务 放到 groups(0) 中运行
    cr->set_group_name(classic_conf_.groups(0).name());
  }
  • SchedulerChoreography
    • 配置文件示例 ：cyber/conf/example_sched_choreography.conf
    • 设定task 绑定特定 执行器（processor）运行；
    • 默认其他任务 放到 pool_processor 中运行；
    • cr_queue_ , std::multimap<uint32_t(priority), std::shared_ptr<CRoutine>, std::greater<uint32_t>>
      • 按优先级排序(降序排序，从大到小) 的 任务 multimap；
c++ 复制代码
/// cyber/scheduler/policy/scheduler_choreography.cc
// Enqueue task.
  uint32_t pid = cr->processor_id();
  if (pid < proc_num_) {
    // Enqueue task to Choreo Policy.
    // 插入到指定执行器
    static_cast<ChoreographyContext*>(pctxs_[pid].get())->Enqueue(cr);
  } else {
    // Check if task prio is reasonable.
    if (cr->priority() >= MAX_PRIO) {
      AWARN << cr->name() << " prio great than MAX_PRIO.";
      cr->set_priority(MAX_PRIO - 1);
    }

    cr->set_group_name(DEFAULT_GROUP_NAME);

    // Enqueue task to pool runqueue.
    // 插入到 pool
    {
      WriteLockGuard<AtomicRWLock> lk(
          ClassicContext::rq_locks_[DEFAULT_GROUP_NAME].at(cr->priority()));
      ClassicContext::cr_group_[DEFAULT_GROUP_NAME]
          .at(cr->priority())
          .emplace_back(cr);
    }
  }

按顺序 取出准备好的(READY) CRoutine任务

c++ 复制代码
/// cyber/scheduler/policy/choreography_context.cc
std::shared_ptr<CRoutine> ChoreographyContext::NextRoutine() {
  if (cyber_unlikely(stop_.load())) {
    return nullptr;
  }

  ReadLockGuard<AtomicRWLock> lock(rq_lk_);
  for (auto it : cr_queue_) {
    auto cr = it.second;
    if (!cr->Acquire()) {
      continue;
    }

    if (cr->UpdateState() == RoutineState::READY) {
      // 返回任务
      return cr;
    }
    cr->Release();
  }
  return nullptr;
}
  • 优先级队列常见 饥饿问题，低优先级任务可能会得不到处理。
  • 改进的话可以 添加超时机制，将 长时间得不到处理 的 低优先级任务 优先级进行提高；

内部线程processor

  • 异步日志： scheduler::Instance()->SetInnerThreadAttr("async_log", thread);
  • io epoll: scheduler::Instance()->SetInnerThreadAttr("io_poller", &thread_);
  • 时间轮（定时器）： scheduler::Instance()->SetInnerThreadAttr("timer", &tick_thread_);
  • 共享内存数据分发： scheduler::Instance()->SetInnerThreadAttr("shm_disp", &thread_);

组件添加任务

Component
  • Proc 消息驱动执行；
  • 主要用 Component<M0> 作为基类继承 , 其他多个数据的模板用的少，多个数据涉及等待准备问题；
  • Init 会通过CreateRoutineFactory<M0>注册 while(1) 的 CRoutine (node_->Name()) , 循环等 msg 后 执行 Proc;
    • 上述操作在 运行模式为 MODE_REALITY 下执行；
    • 运行模式为 仿真 和其他消息是一样通过reader回调处理的；
  • 其他消息接收通过reader注册；
  • reader 会创建 CRoutine 处理任务 （node_name +"_"+ channel_name）
  • 调度配置 主要还是 Proc(msg) 任务的 核绑定 和 调度优先级配置；
  • 进程内消息传输 信号槽（signal & slot）;
  • 进程间，远程 共享内存（shm）, FastDDS
TimerComponent
  • Initialize() 注册 Proc() 任务到定时器；
  • 子类继承并 override Proc();
  • 时间轮 + cyber::Async 将 任务callback 添加到 TaskManager 中的 task_queue;
  • TaskManager Instance 初始化时会 根据 TaskPoolSize 创建多个CRoutine , 并循环等待取出 task_queue 中的task 执行；
  • 可能存在的问题：
    • 如果队列阻塞 同一组件 不同时间的 Proc() 同时进入 TaskPool 中执行，无法确保 其执行的先后顺序；
    • 该情况下 会造成 传感器数据时间戳 乱序；
