5. Android <卡顿五>优化RecyclerView 卡顿：一套基于 Matrix 监控、Systrace/Perfetto 标准化排查流程(卡顿实战)

前面已经讲了卡顿的主要原因和主要监控手段，工具，今天开始实战案例！

1.场景RecyclerView,滚动的时候卡顿

java 复制代码

public class PerformanceAdapter extends RecyclerView.Adapter<PerformanceAdapter.ViewHolder> {

    private final List<String> items;
    private final BindTimeListener bindTimeListener;
    private long totalBindTime = 0;
    private int bindCount = 0;

    public interface BindTimeListener {
        void onBindTime(long bindTime);
    }

    public PerformanceAdapter(List<String> items, BindTimeListener listener) {
        this.items = items;
        this.bindTimeListener = listener;
    }

    public static class ViewHolder extends RecyclerView.ViewHolder {
        public final TextView titleText;
        public final TextView subtitleText;

        public ViewHolder(View view) {
            super(view);
            titleText = view.findViewById(R.id.titleText);
            subtitleText = view.findViewById(R.id.subtitleText);
        }
    }


    @Override
    public ViewHolder onCreateViewHolder( ViewGroup parent, int viewType) {
        // 模拟耗时操作
        try {
            Thread.sleep(5);
        } catch (InterruptedException e) {
            e.printStackTrace();
        }

        View view = LayoutInflater.from(parent.getContext())
                .inflate(R.layout.item_layout, parent, false);
        return new ViewHolder(view);
    }

    @Override
    public void onBindViewHolder( ViewHolder holder, int position) {
        long startTime = System.currentTimeMillis();

        // 模拟复杂数据绑定
        holder.titleText.setText("Item " + items.get(position));
        holder.subtitleText.setText("This is a long subtitle for item " + items.get(position) +
                " that will cause text measurement to take more time");

        // 故意制造性能问题 - 在主线程进行耗时操作
        if (position % 5 == 0) {
            simulateHeavyWork();
        }

        if (position % 3 == 0) {
            holder.titleText.setTextColor(Color.RED);
        } else {
            holder.titleText.setTextColor(Color.BLACK);
        }

        // 记录绑定耗时
        long bindTime = System.currentTimeMillis() - startTime;
        totalBindTime += bindTime;
        bindCount++;

        // 回调报告绑定时间
        if (bindTimeListener != null) {
            bindTimeListener.onBindTime(bindTime);
        }
    }

    @Override
    public int getItemCount() {
        return items.size();
    }

    public double getAverageBindTime() {
        return bindCount > 0 ? (double) totalBindTime / bindCount : 0;
    }

    // 模拟耗时操作
    private void simulateHeavyWork() {
        // 1. 主线程耗时计算
        Random random = new Random();
        long sum = 0;
        for (int i = 0; i <= 10000000; i++) {
            sum += random.nextLong();
        }

    }
}

onBindViewHolder 中模拟重型计算 (simulateHeavyWork())

问题：这是最致命的错误。simulateHeavyWork 方法在 position % 5 == 0 时执行一个高达 1000万次 的循环。这完全阻塞了主线程，导致 UI 无法响应

2.Matrix分析上面的案例

生成log

scala 复制代码

public class TestPluginListener extends DefaultPluginListener {
    public static final String TAG = "Matrix.TestPluginListener";
    public TestPluginListener(Context context) {
        super(context);

    }

    @Override
    public void onReportIssue(Issue issue) {
        super.onReportIssue(issue);
        MatrixLog.e(TAG, issue.toString());

        //add your code to process data
    }
}

json存放

将设备上的文件拉取到当前电脑目录复制代码

adb pull /sdcard/Android/data/com.example.myapp/files/matrix/trace/canary/your_trace_file.json ./

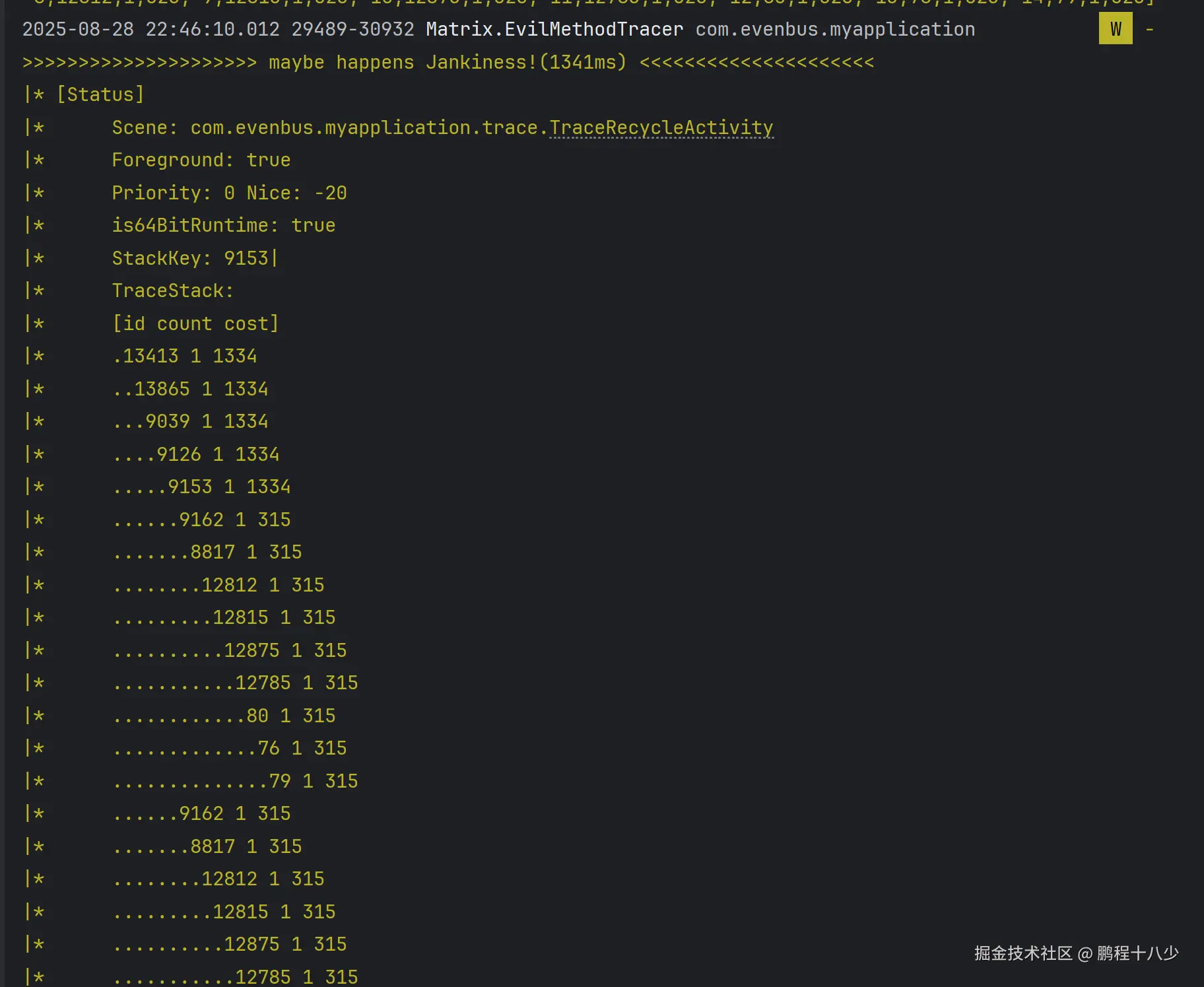

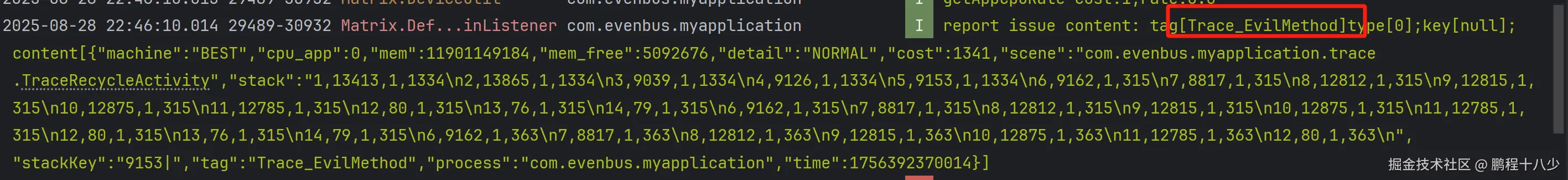

2.1 产生的log日志和json报告：

2.2 把Matrix产生的报告json格式化

swift 复制代码

{
    "machine": "BEST",                    // 设备性能等级：顶级设备
    "cpu_app": 0,                         // 应用CPU使用率：0%（可能是I/O阻塞）
    "mem": 11901149184,                   // 总内存：11.9GB（充足）
    "mem_free": 5092676,                  // 可用内存：4.9MB（内存压力较大）
    "detail": "NORMAL",                   // 问题类型：普通慢方法
    "cost": 1341,                         // 总耗时：1341ms（严重超标！）
    "scene": "com.evenbus.myapplication.trace.TraceRecycleActivity", // 发生页面
    "stack": "1,13413,1,1334\n2,13865,1,1334\n...", // 方法调用堆栈
    "stackKey": "79|",                    // 关键方法ID：79
    "tag": "Trace_EvilMethod",            // 问题标签：慢方法
    "process": "com.evenbus.myapplication", // 进程名
    "time": 1756392370014                 // 时间戳
}

2.3 根据堆栈数据，主要耗时分布：

"tag": "Trace_EvilMethod", // 问题标签：慢方法

层级	方法ID	耗时(ms)	问题严重性
1-5	13413,13865,9039,9126,9153	1334	⚠️ 严重瓶颈
6-14	9162,8817,12812...	315-363	⚠️ 次级瓶颈
关键方法	79	315	🔍 根因方法

耗时方法：就是79

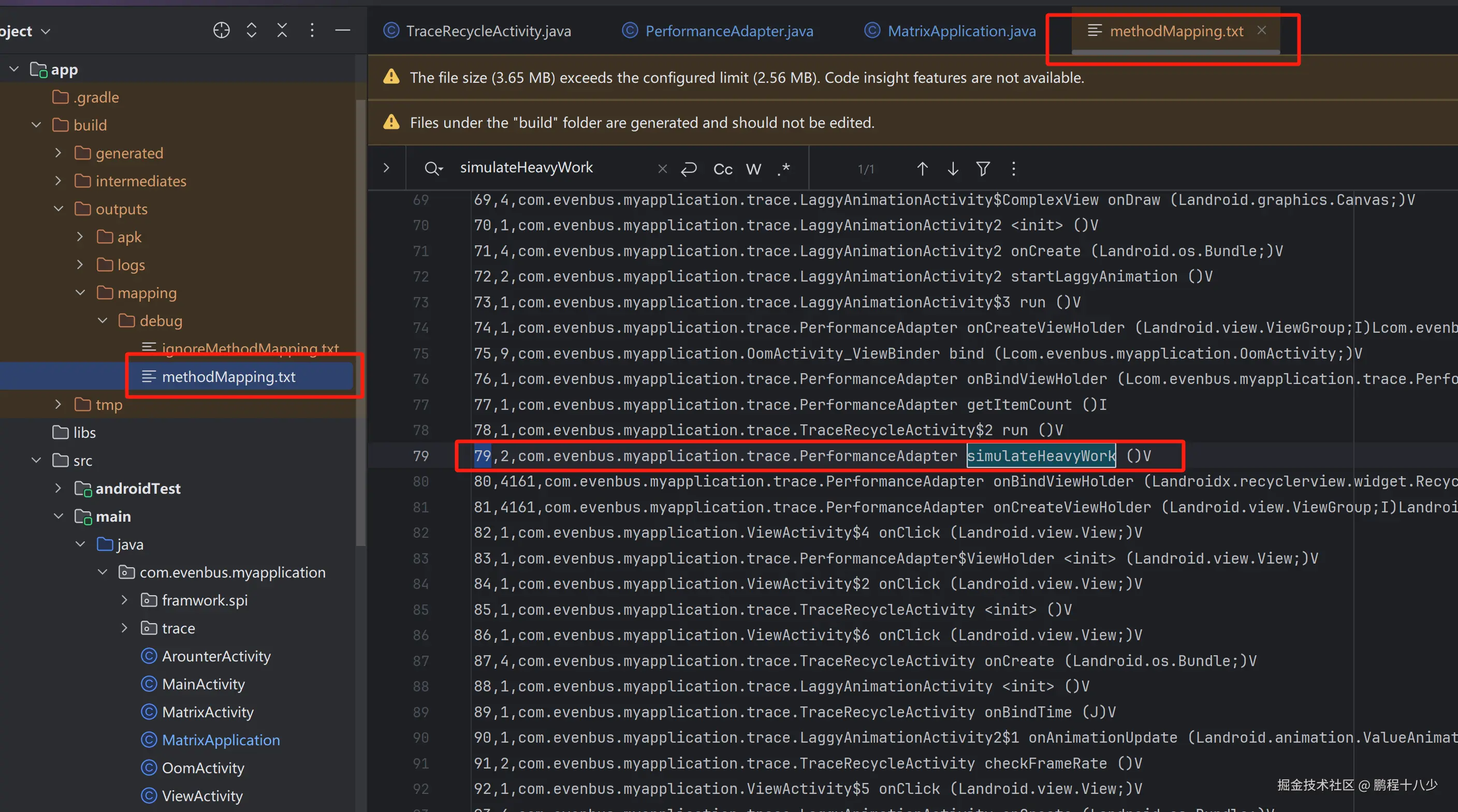

2.4 通过映射关系,MethodMapping.txt文件，查找方法

编译的时候，会生成文件，在bulid/outputs/mapping/debug/methodMapping.txt

79对应的就是代码里面的simulateHeavyWork()方法

2.5 Matrix分析案例总结：

Matrix 的 TraceCanary 组件在这里展现了其强大的方法粒度的监控能力。

报告解读：
- "cost": 1341：一个操作耗时 1.3 秒，远超 16.6ms 的帧时限，用户感知绝对是"应用卡死了"。
- "detail": "NORMAL" 和 "tag": "Trace_EvilMethod"：明确告诉你这是一个普通的慢方法问题。
- "stackKey": "79"：这是最关键的信息，它直接锁定了问题方法的唯一 ID。
过程还原：
1. Matrix 在运行时插桩（Hack），监控所有方法的执行耗时。
2. 当 onBindViewHolder 被调用时，它内部的 simulateHeavyWork 方法被执行，产生了巨大的耗时。
3. Matrix 捕获到这个调用栈，并计算出方法 ID 79 是导致这次卡顿的根因（Root Cause） 。
4. 通过符号表文件（mapping.txt） ，可以将数字 ID 79 反混淆，还原回人类可读的方法名 simulateHeavyWork。
优势：无需猜测 ，直接告诉你是哪个方法 、耗了多少时 、在哪个页面发生的。这是基于代码级别的精准打击。

3.Systrace分析前面的RecyclerView卡顿案例

3.1 采集trace

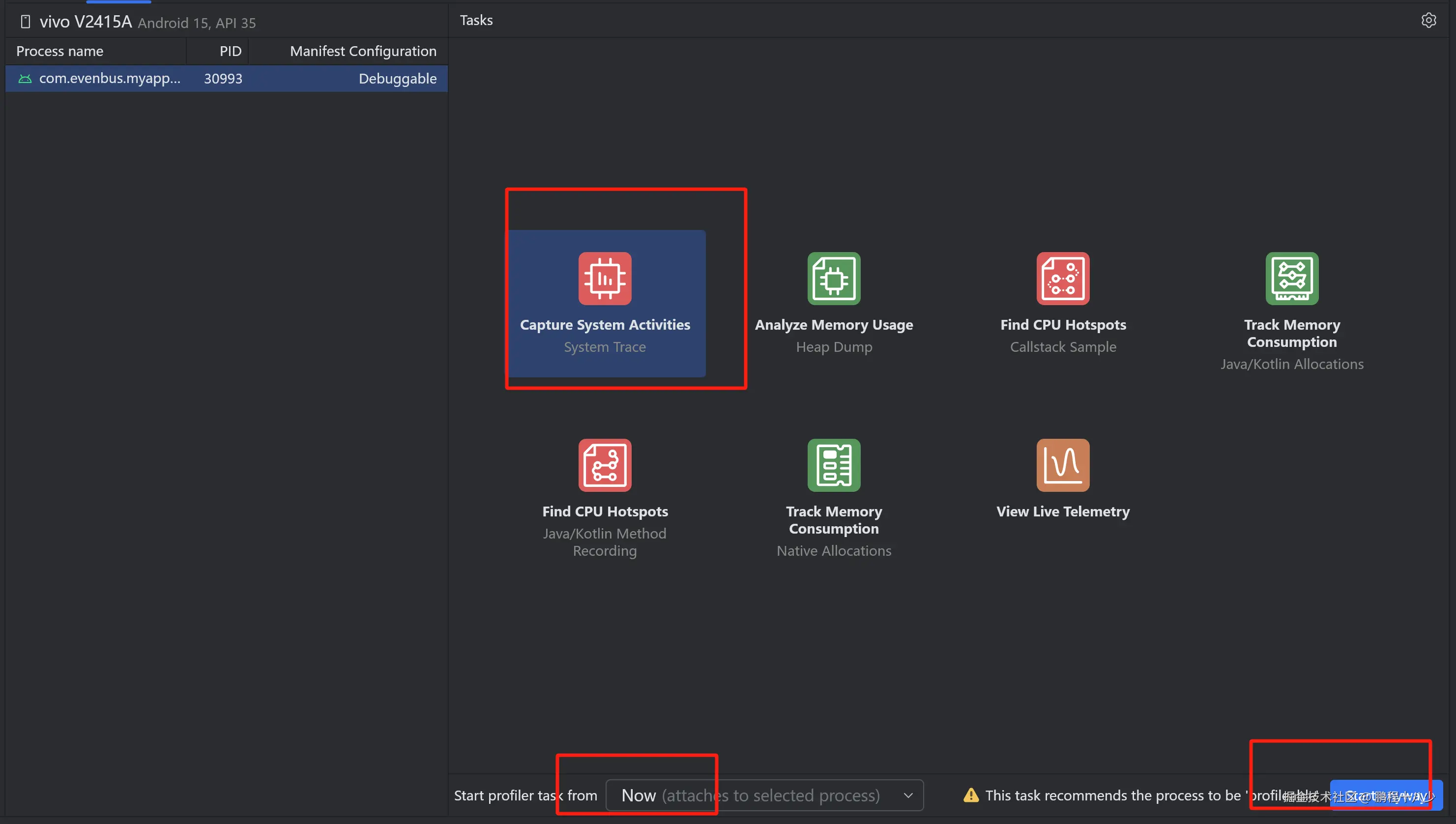

打开Profiler,点击 capture system Activites/System Trace

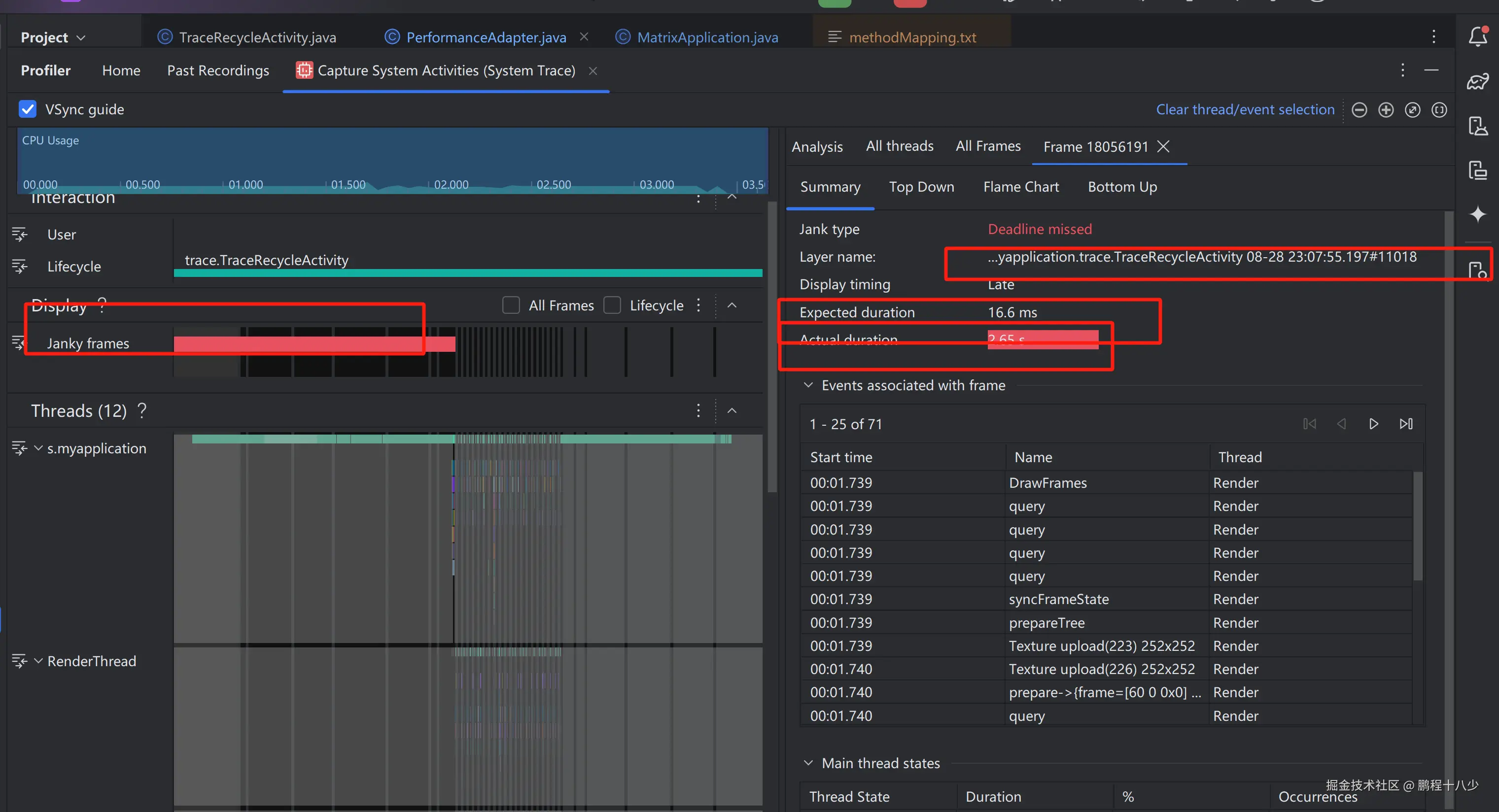

3.2 看工具：核心指标, janky frames

看具体的耗时，定位不出哪个方法，只能看到Rv,draw,layout, measure的哪个地方出现的问题！需要推理分析 但是通过多次的案例，可以掌握一定的规律，比如sleep, Rv, draw,layout, measure！然后结合Method Tracing或日志Logcat精确定位

3.3 总结： Systrace 提供了另一个维度的视角：系统资源调度。

报告解读：
- Alerts：Systrace 会智能地给出警告（Janky frames），告诉你哪些帧超时了。
- CPU 调度 ：你可以看到在卡顿期间，主线程（通常名为 主线程 或 包名）的 CPU 占用率几乎是 100% （显示为红色的高柱），并且长时间处于 Runnable 或 Running 状态，这说明有代码在疯狂占用 CPU。
- 帧生命周期 ：放大看一帧的生命线（Choreographer#doFrame），你会看到 performTraversals (measure/layout/draw) 的时间异常的长。
优势与局限：
- 优势：可以看到是否是渲染问题 （Measure/Layout 耗时）、IO 问题 （线程被阻塞）还是 CPU 计算问题（本例中的循环）。可以看到系统整体状态（CPU 频率、磁盘活动等）。
- 局限：正如你所说，它通常不能直接定位到代码行 。它告诉你 RecyclerView 的 onBind 很慢，但不会告诉你到底是 onBind 里的哪一行代码慢。你需要结合 Method Tracing（CPU Profiler） 或 Matrix 的日志来精确定位。

4.Pefetto分析上面卡顿案例

4.1 Pefetto采集

在开发者选项中启用"系统跟踪"
打开"系统跟踪"应用
配置跟踪选项：
- 跟踪类别：选择"Graphics"、"View"、"Input"、"System"等
- 缓冲区大小：建议至少 32MB
- 跟踪时长：设置为"手动停止"
开始录制，重现 RecyclerView 卡顿场景

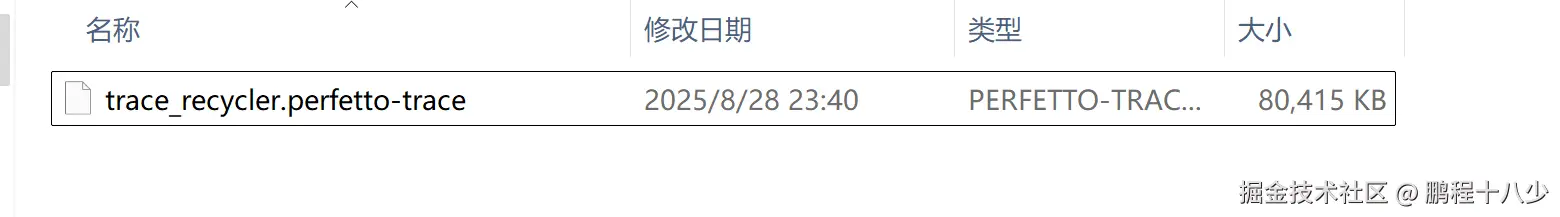

停止录制并分享/保存生成的 .perfetto-trace 文件

4.2 Pefetto操作

打开网页： ui.perfetto.dev/

导入数据

打开 Perfetto UI
点击左上角的"Open trace file"按钮
选择从设备中采集到的 .perfetto-trace 文件
等待文件加载和解析完成

4.3 Pefetto分析卡顿原因

4.3.1 具体的操作图解

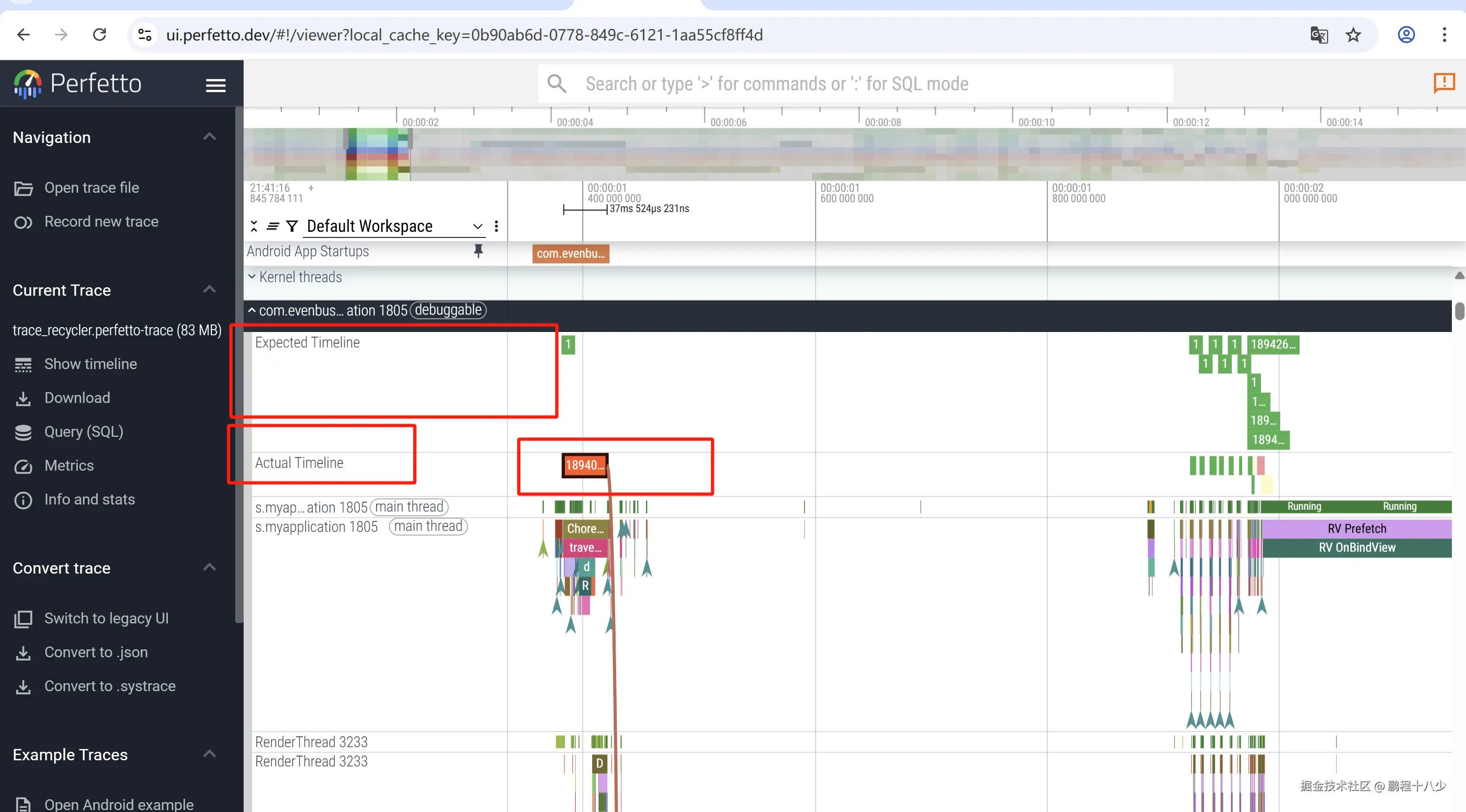

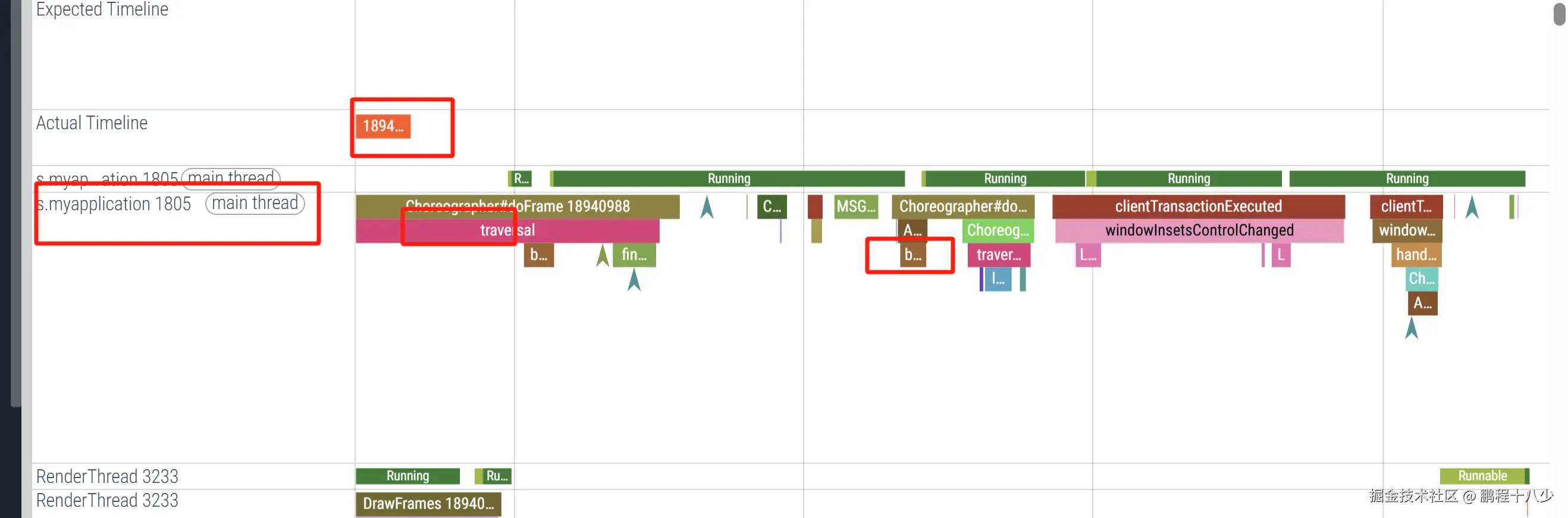

看绘制的时间和实际花费的时间: Expected Timeline 和 Actual Timeline

看主线程；mainThread

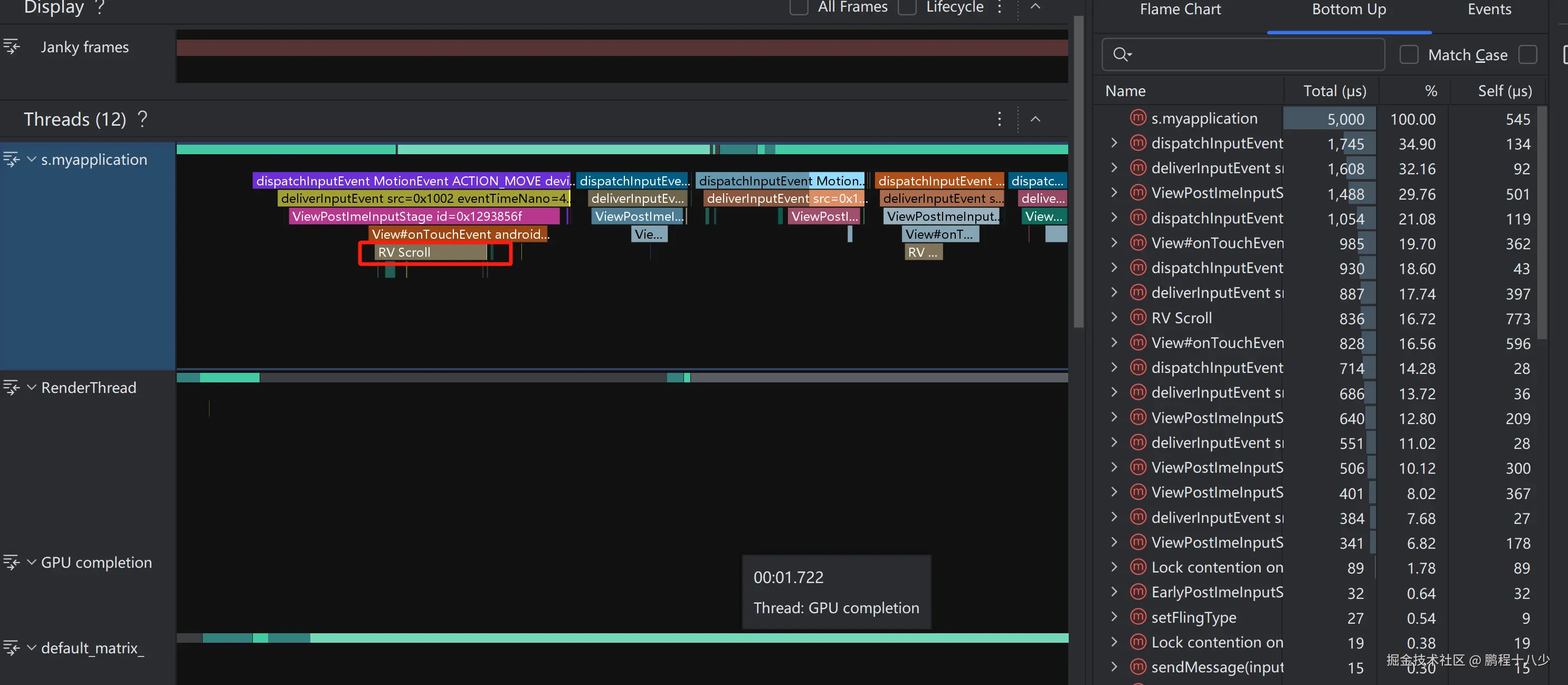

看火焰图： Flame Graph 记得把配置打开才行！火焰图里面耗时，但是不是对应的代码里面的，而是很多系统的~

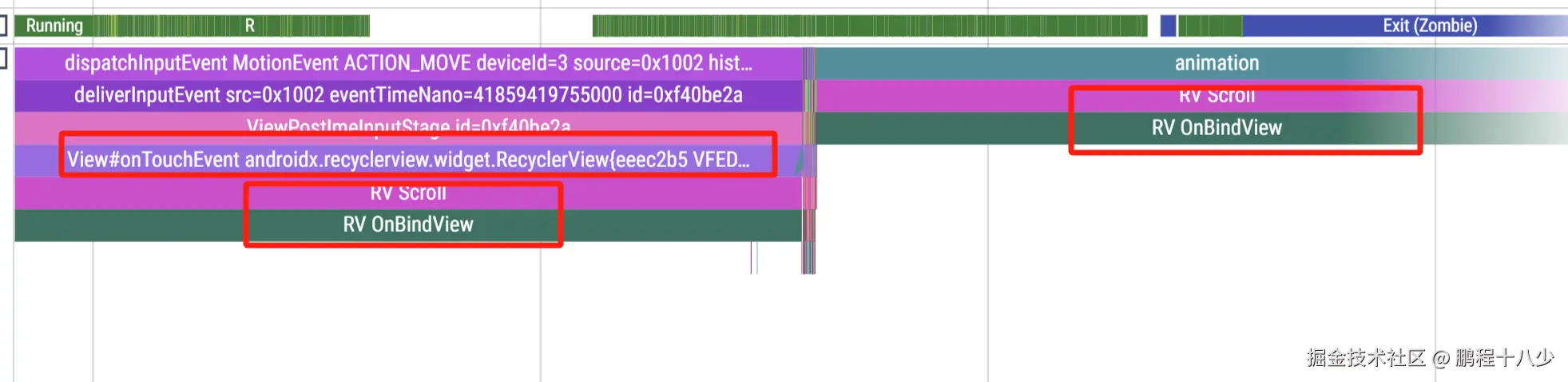

BV，更具体的就是,

performTraversals（measure/layout/draw）、inflate、draw 等耗时

yaml 复制代码

adb shell perfetto \
  -c - --txt \
  -o /data/misc/perfetto-traces/trace.perfetto-trace \
  <<EOF
duration_ms: 10000
buffers: {
    size_kb: 63488
    fill_policy: DISCARD
}
data_sources: {
    config {
        name: "linux.ftrace"
        ftrace_config {
            ftrace_events: "sched/sched_switch"
            ftrace_events: "sched/sched_wakeup"
            ftrace_events: "power/suspend_resume"
            ftrace_events: "ftrace/print"
            # 这是关键！启用 atrace 并指定你的应用和Java类别
            atrace_categories: "view"
            atrace_categories: "webview"
            atrace_categories: "input"
            atrace_categories: "wm"
            atrace_categories: "am"
            atrace_categories: "dalvik"       # 重要：Dalvik/ART 运行时事件
            atrace_apps: "com.evenbus.myapplication" # 你的应用包名
        }
    }
}
data_sources: {
  config {
    name: "java_hprof"
    target_buffer: 0
    java_hprof_config {
      process_cmdline: "com.evenbus.myapplication" # 你的应用包名
      # 连续采样，适合分析卡顿
      continuous_dump_config {
        dump_phase: CONTINUOUS
        dump_interval_ms: 5000 # 每5秒采样一次
      }
    }
  }
}
EOF

# 拉取文件到电脑
adb pull /data/misc/perfetto-traces/trace.perfetto-trace .

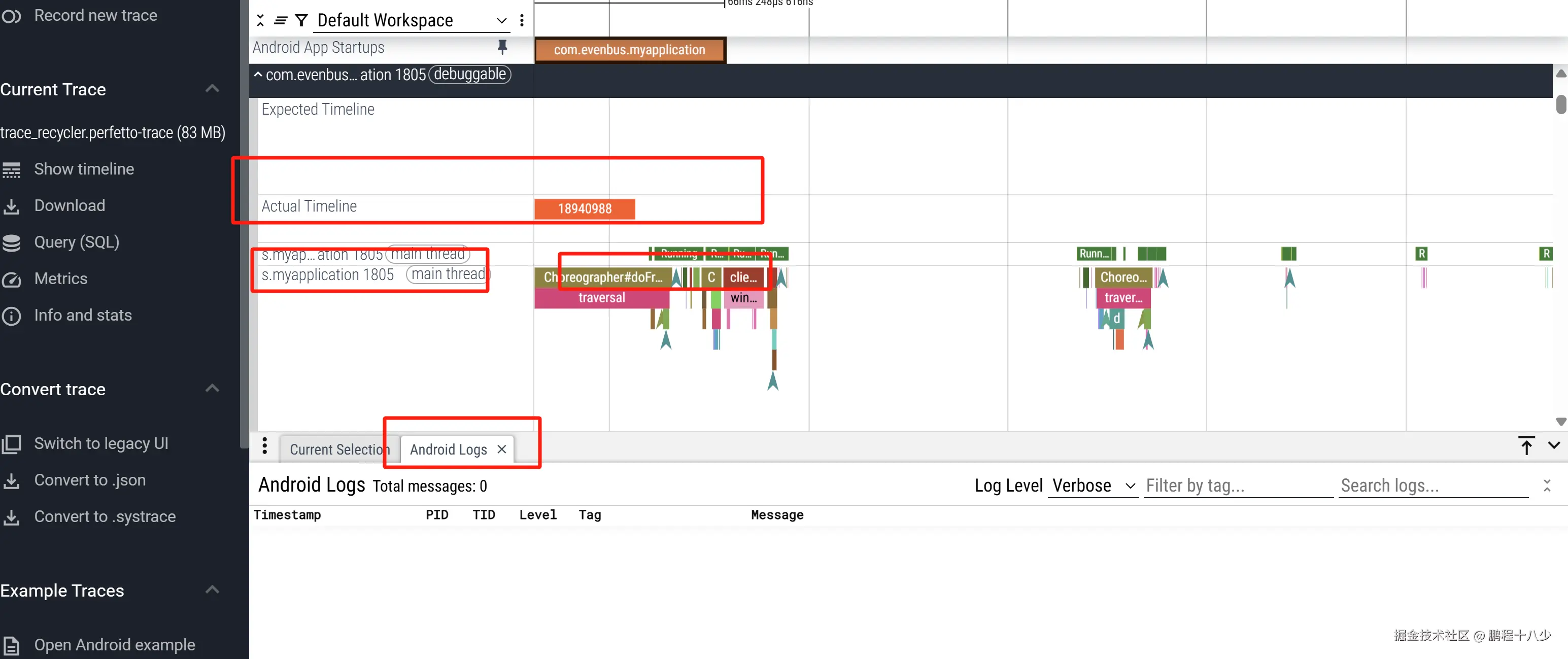

和log日志一起看

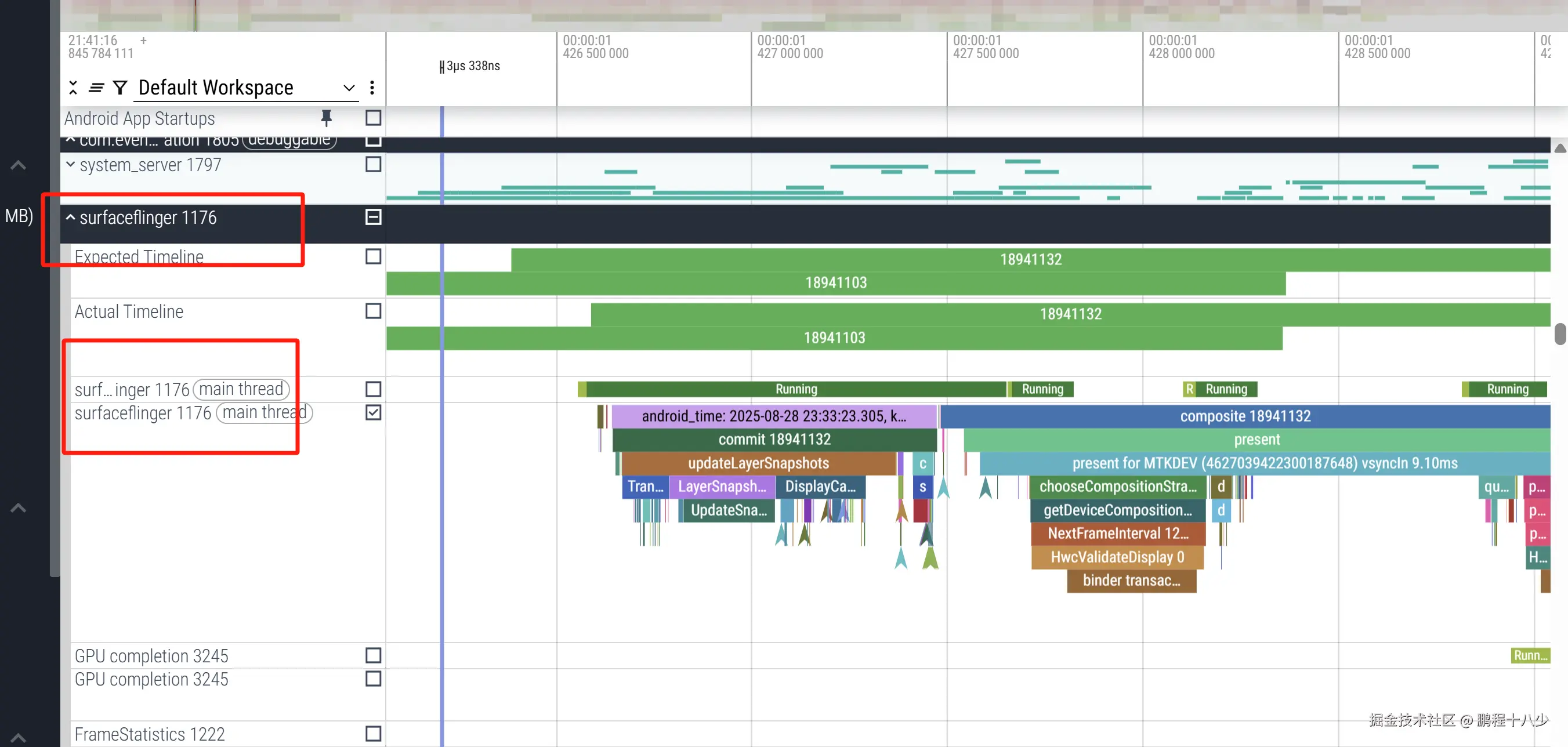

额外可以看的： surfaceFlinger

4.3.2 Perfetto 如何定位卡顿方法

1. 通过「Java/Kotlin 方法采样（Java Heap Profiling）」

这是最接近直接定位方法的方式。

操作：在录制 Perfetto trace 时，你需要手动开启对目标应用的 "Java堆栈采样" 或类似的详细分析选项。
结果：如果开启成功，在 Perfetto UI 中分析主线程时，你可以看到一条详细的火焰图（Flame Graph） 。这个火焰图会显示在卡顿的时间段内，哪些方法占用了最高的 CPU 时间。你会看到一个巨大的方法调用堆栈，其最底层、最宽的部分就是最耗时的根因方法。
局限性 ：这个方法采样是统计性的，并非完全精确。它通过定期获取调用栈来推测热点，有时可能无法捕获到非常短暂但致命的阻塞。而且默认的系统跟踪应用可能不会默认开启最详细的Java级别跟踪。

2. 通过「系统调用 + 代码逻辑推理」（最常用）

这是 Perfetto 的标准分析流程，即使没有详细的Java采样，也能极大概率锁定问题。

操作：使用标准的 atrace 分类（如 gfx, view, sched）进行录制。
分析过程：
1. 找到卡顿时间段 ：首先通过 Frames 轨道或 Alerts 面板找到发生 jank（掉帧）的具体位置。
2. 放大主线程 ：放大时间线，查看主线程（例如 com.evenbus.myapplication 的主线程）在这段卡顿时间内在做什么。
3. 识别任务 ：你通常会看到一個長長的 Choreographer#doFrame 块，或者一个 ListView|Recyclerview bind 之类的任务块，其执行时间远超 16ms。
4. 查看子任务 ：展开这个长任务块，Perfetto 会显示系统记录的更细粒度的活动。你可能会看到 performTraversals（measure/layout/draw）、inflate、draw 等耗时。
5. 结合代码推理：
  - 如果你在 onBindViewHolder 的位置看到了一个异常长的、没有明确名称的空白块或 atrace 块，而你知道你自己的 simulateHeavyWork() 方法就在这里被调用，那么你就可以断定就是这个方法导致的。
  - 同时，你可以观察 CPU 使用率。如果在这个时间段，主线程的 CPU 使用率拉满（100%），而其他线程都很空闲，那几乎可以肯定是在执行像 simulateHeavyWork 这样的重型计算，而不是在等待I/O或锁。

4.3.3 Perfetto 提供了强大的可视化界面来分析性能问题。针对这个 RecyclerView 卡顿案例，我们可以进行以下分析：

a. 识别卡顿帧

在"Timeline"面板中，找到应用进程（com.evenbus.myapplication）
展开主线程（通常是"主线程"或"ui thread"）
寻找长条的红色或黄色片段，这些表示耗时较长的操作
使用"Frame Timeline"面板查看具体的掉帧情况

b. 分析主线程活动

放大卡顿区域的时间线
查看主线程上的活动：
- 寻找名为PerformanceAdapter.onBindViewHolder的方法调用
- 特别关注其中耗时特别长的部分，这很可能是simulateHeavyWork()方法

p3-juejin.byteimg.com/tos-cn-i-k3...

c. 查看方法调用栈

如果启用了Java方法采样，可以查看火焰图(Flame Graph)
在火焰图中，可以清晰地看到simulateHeavyWork方法占据了大量的CPU时间
点击方法调用栈可以查看完整的调用链

d. 分析渲染性能

查看"SurfaceFlinger"轨道，了解帧的提交和显示情况
检查"GPU Completion"时间，确认是否是GPU渲染瓶颈
查看"Expected Timeline"和"Actual Timeline"的差异，确认掉帧的具体情况

4.4 Perfetto分析案例总结

Perfetto 是 Android 官方推荐的新一代性能跟踪工具，可以看作是 Systrace 的进化版。

操作：正如你所说，在 ui.perfetto.dev 网页中导入抓取的数据文件（.perfetto-trace 或 .xtrace）即可。
优势：
- 更强的交互性：UI 更现代，缩放、选择、查看详情更流畅。
- 更长的录制时间：支持录制更长时间的 trace。
- 更多的数据源：可以集成更多系统级和应用级的事件。
- CPU Profiling 集成 ：可以录制同时包含系统调用和 Java 方法采样的 trace，在一定程度上弥补了 Systrace 不能直接定位代码的短板。

在 Perfetto 中分析这个案例，你会看到和 Systrace 类似的图表，但体验更好。你可以在主线程的火焰图（Flame Graph）中可能看到更详细的方法调用堆栈（如果开启了相关配置），帮助你进一步分析。

Perfetto 是 Android 官方推荐的新一代性能跟踪工具，可以看作是 Systrace 的进化版。

操作：正如你所说，在 ui.perfetto.dev 网页中导入抓取的数据文件（.perfetto-trace 或 .xtrace）即可。
优势：
- 更强的交互性：UI 更现代，缩放、选择、查看详情更流畅。
- 更长的录制时间：支持录制更长时间的 trace。
- 更多的数据源：可以集成更多系统级和应用级的事件。
- CPU Profiling 集成 ：可以录制同时包含系统调用和 Java 方法采样的 trace，在一定程度上弥补了 Systrace 不能直接定位代码的短板。

trace文件和项目案例：

RecyclerView卡顿案例地址： github.com/pengcaihua1...

录制的trace文件，也在上面的项目里面：
