NVIDIA Omniverse和Isaac Sim：Isaac Sim的ROS接口与相机影像、位姿真值发布/保存

学习文章链接：

zhaoxuhui.top/blog/2022/1...

zhaoxuhui.top/blog/2023/1...

官方链接：

docs.isaacsim.omniverse.nvidia.com/latest/sens...

相机ros1通信

第三步：运行测试流程

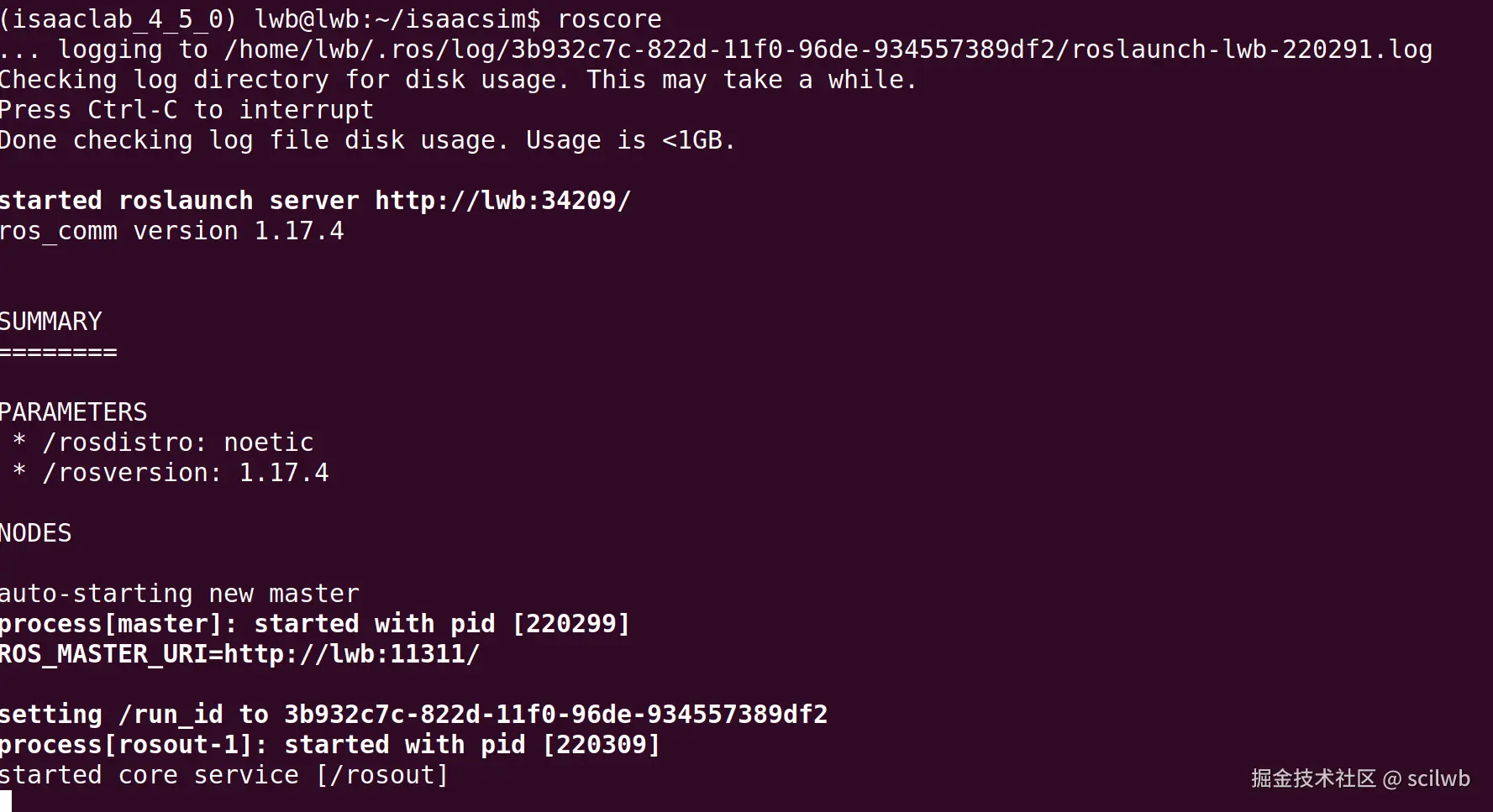

3.1 启动 ROS 核心（终端1）

bash 复制代码

# 在第一个终端启动 roscore
roscore

3.2 启动 Isaac Sim（终端2）

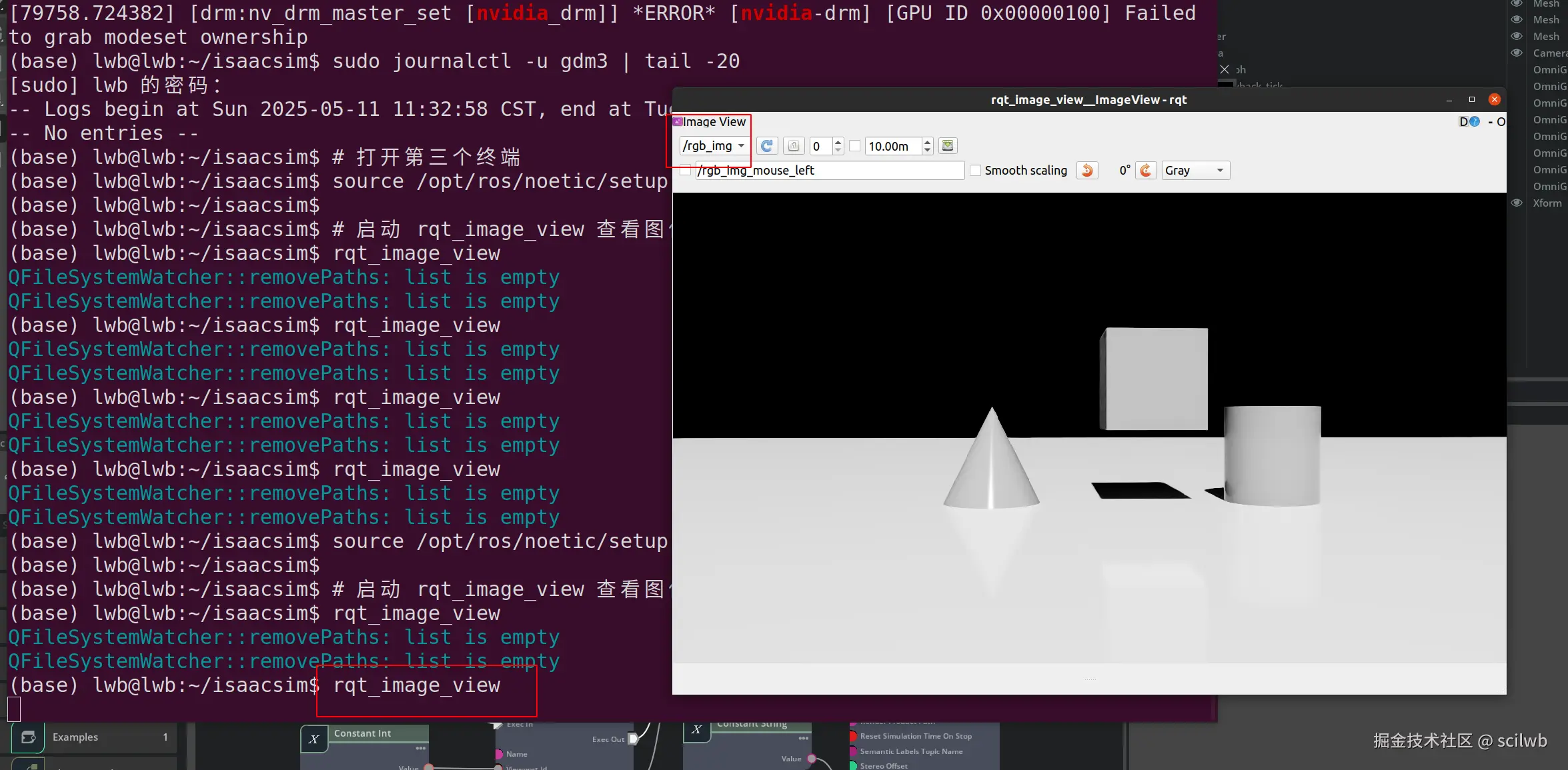

3.3 可视化测试（终端3）

bash 复制代码

# 打开第三个终端


source /opt/ros/noetic/setup.bash

# 启动 rqt_image_view 查看图像话题
rqt_image_view

# 在 rqt_image_view 界面中选择相应的图像话题，通常是：
# /camera/rgb/image_raw 或类似的话题名称

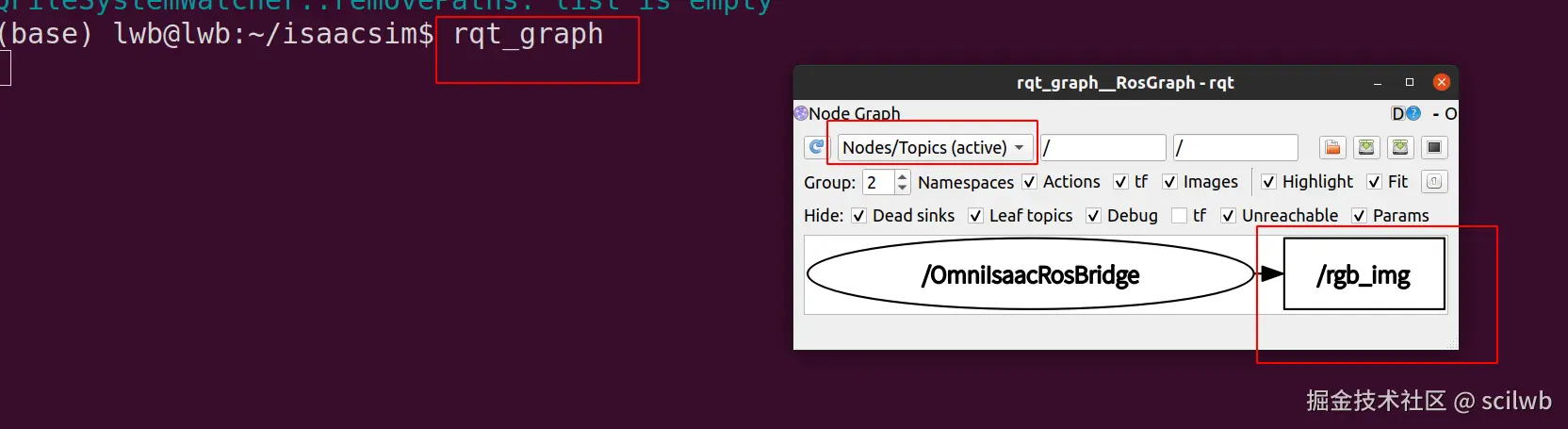

3.4 查看节点图（终端4，可选）

bash 复制代码

# 打开第四个终端
source /opt/ros/noetic/setup.bash

# 启动 rqt_graph 查看节点关系
rqt_graph

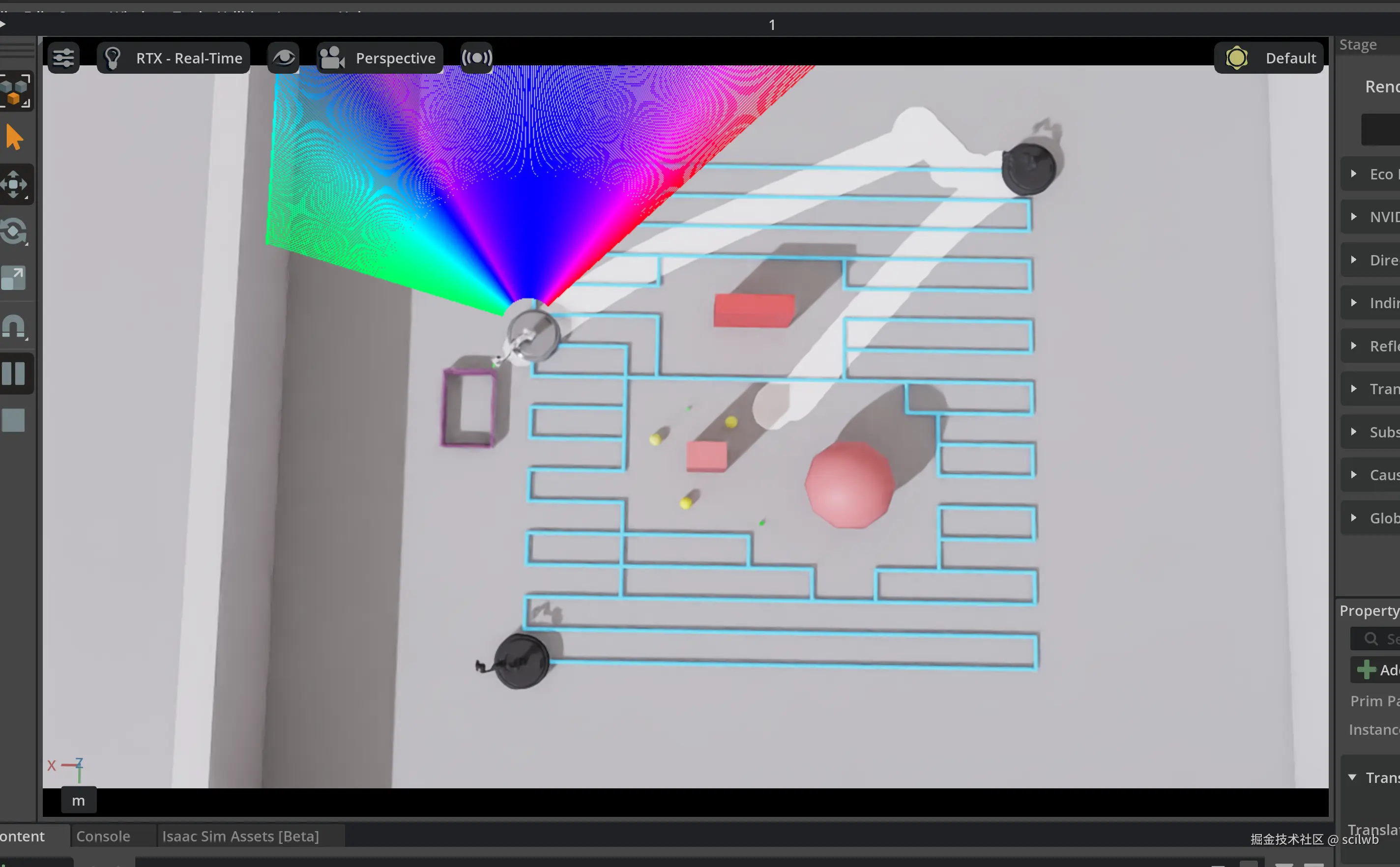

lidar ros1通信，LiDAR传感器数据输出

horizontalFov: 水平视角，默认是360度，也就是一周
horizontalResolution: 水平分辨率，度为单位。比如0.4表示水平每0.4度有一个观测线
maxRange: LiDAR传感器最远量程，单位是米
mixRange: LiDAR传感器最近量程，单位是米
rotationRate: 激光线的旋转速率，每秒多少圈。如果为0则表示一次性获得所有激光线
verticalFov: 垂直视角，LiDAR传感器在竖直方向上的视角范围，单位为度
verticalResolution: 竖直分辨率。两条激光线之间的竖直角度，单位为度

根据您提供的文档和图片，我来分析Isaac Sim中PhysX LiDAR传感器和相机的Action Graph节点配置。

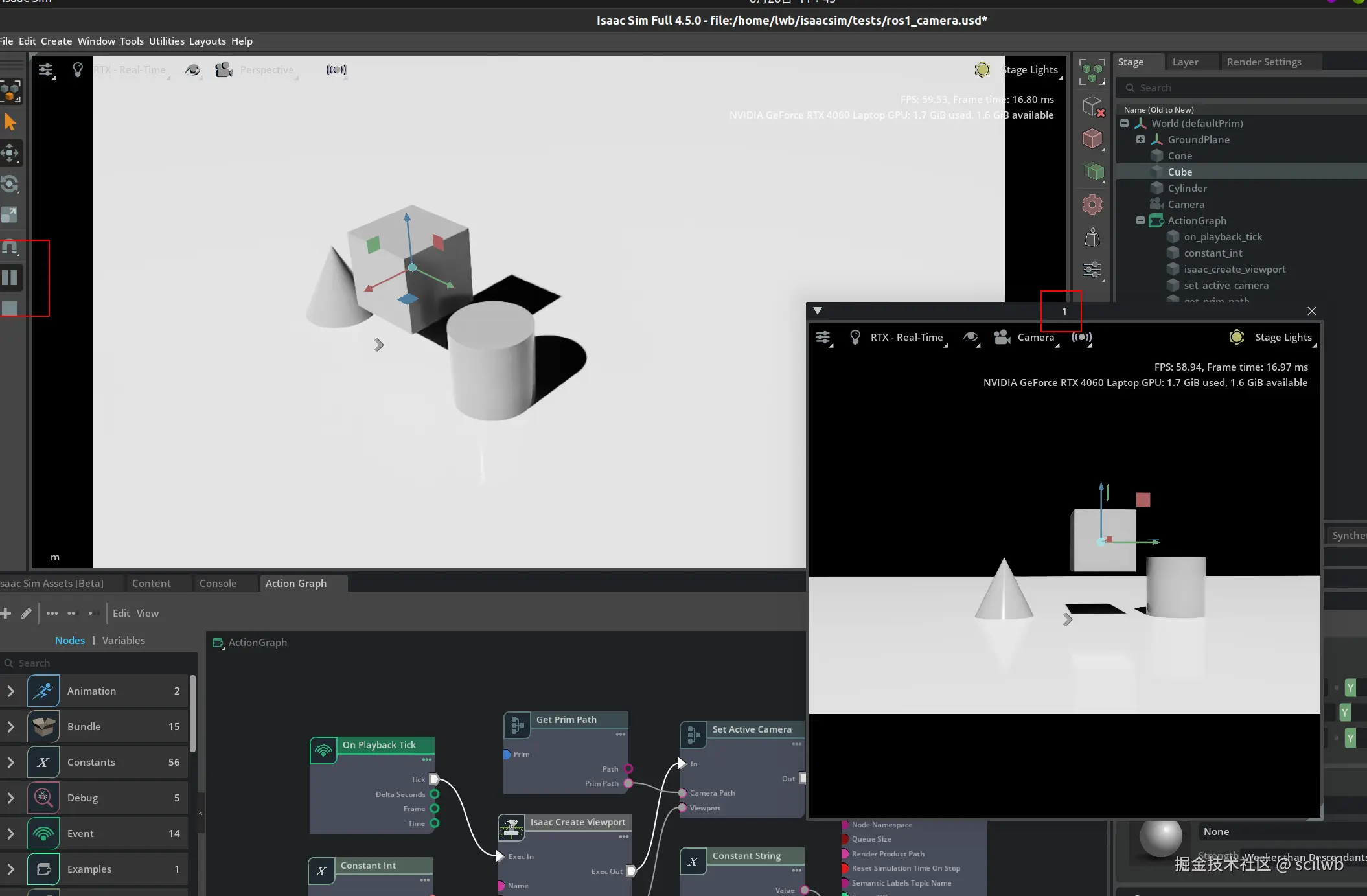

相机影像数据发布的Action Graph节点

从图片2可以看到，相机数据发布需要以下节点：

核心节点函数名：

On Playback Tick - 触发节点
Isaac Create Viewport - 创建视窗
Constant Int - 常量整数节点（设置Viewport ID）
Set Active Camera - 设置活动相机
Get Prim Path - 获取Prim路径
ROS1 Camera Helper - ROS1相机助手
Constant String - 常量字符串节点（设置Topic名称）

PhysX LiDAR传感器数据发布的Action Graph节点

从图片3可以看到，LiDAR数据发布需要以下节点：

核心节点函数名：

On Playback Tick - 触发节点
Isaac Read Lidar Point Cloud Node - 读取LiDAR点云数据节点
ROS1 Publish Point Cloud - ROS1发布点云数据
Isaac Read Simulation Time - 读取仿真时间

重要注意事项

版本兼容性问题：

您提到Isaac Sim 4.5版本，但文档基于2022.2.0版本
根据文档明确提到："由于Isaac Sim版本更新快，API变化较大，因此不同版本可能存在不兼容情况"
节点名称在不同版本间可能有变化

Script Editor实现要点：

LiDAR传感器创建： 通过Create > Isaac > Sensors > Lidar > Rotating
相机传感器创建： 添加Camera对象并命名（如Camera_test）
Action Graph连接顺序： 严格按照图片中的连接顺序
属性设置：
- LiDAR的Lidar Prim属性需指向添加的LiDAR对象
- 相机的Camera Path需写全路径（如/World/Camera_test）
- Topic名称通过Constant String设置

关键提醒： 由于Isaac Sim 4.5版本可能与文档版本差异较大，建议在实际使用时：

先在GUI界面验证节点名称是否一致
查看Isaac Sim 4.5的官方文档确认API变更
节点属性名称可能需要根据新版本调整

这些节点名称是基于您提供的图片和文档内容，但在Isaac Sim 4.5中可能需要根据实际情况进行调整

我来为你提供在Isaac Sim 4.5中为扫地机器人添加LiDAR和相机传感器的完整步骤。

步骤1：使用Script Editor创建PhysX LiDAR传感器

打开Isaac Sim，进入Window > Script Editor，输入以下代码：

python 复制代码

import omni.kit.commands
from pxr import Gf, UsdGeom
from omni.isaac.core.utils.stage import get_current_stage

# 获取当前stage
stage = get_current_stage()

# 创建PhysX LiDAR传感器
omni.kit.commands.execute(
    'CreatePrim',
    prim_path='/World/robot_lidar',
    prim_type='Lidar'
)

# 获取LiDAR prim
lidar_prim = stage.GetPrimAtPath('/World/robot_lidar')

# 设置LiDAR参数
lidar_prim.GetAttribute('horizontalFov').Set(360.0)  # 水平视场角360度
lidar_prim.GetAttribute('horizontalResolution').Set(0.4)  # 水平分辨率0.4度
lidar_prim.GetAttribute('maxRange').Set(30.0)  # 最大量程30米
lidar_prim.GetAttribute('minRange').Set(0.4)  # 最小量程0.4米
lidar_prim.GetAttribute('rotationRate').Set(0.0)  # 旋转速率设为0(一次性获取所有线)
lidar_prim.GetAttribute('verticalFov').Set(30.0)  # 垂直视场角30度
lidar_prim.GetAttribute('verticalResolution').Set(1.0)  # 垂直分辨率1度
lidar_prim.GetAttribute('drawLines').Set(True)  # 显示激光线
lidar_prim.GetAttribute('drawPoints').Set(True)  # 显示激光点

# 设置LiDAR位置(根据需要调整，这里是示例位置)
omni.kit.commands.execute(
    'ChangeProperty',
    prop_path='/World/robot_lidar.xformOp:translate',
    value=Gf.Vec3d(0, 0, 0.5),  # x, y, z坐标
    prev=None
)

print("PhysX LiDAR created successfully at /World/robot_lidar")

大部分参数一看就懂。比较重要的有：

horizontalFov: 水平视角，默认是360度，也就是一周
horizontalResolution: 水平分辨率，度为单位。比如0.4表示水平每0.4度有一个观测线
maxRange: LiDAR传感器最远量程，单位是米
mixRange: LiDAR传感器最近量程，单位是米
rotationRate: 激光线的旋转速率，每秒多少圈。如果为0则表示一次性获得所有激光线
verticalFov: 垂直视角，LiDAR传感器在竖直方向上的视角范围，单位为度
verticalResolution: 竖直分辨率。两条激光线之间的竖直角度，单位为度

步骤2：使用Script Editor创建相机传感器

继续在Script Editor中输入以下代码：

python 复制代码

import omni.kit.commands
from pxr import Gf

# 创建相机
omni.kit.commands.execute(
    'CreatePrim',
    prim_path='/World/robot_camera',
    prim_type='Camera'
)

# 获取相机prim
camera_prim = stage.GetPrimAtPath('/World/robot_camera')

# 设置相机参数
camera_prim.GetAttribute('focalLength').Set(24.0)  # 焦距
camera_prim.GetAttribute('focusDistance').Set(400.0)  # 对焦距离
camera_prim.GetAttribute('horizontalAperture').Set(20.955)  # 水平光圈
camera_prim.GetAttribute('verticalAperture').Set(15.2908)  # 垂直光圈
camera_prim.GetAttribute('clippingRange').Set(Gf.Vec2f(1.0, 1000000.0))  # 裁剪范围

# 设置相机位置和旋转(根据机械臂位置调整)
omni.kit.commands.execute(
    'ChangeProperty',
    prop_path='/World/robot_camera.xformOp:translate',
    value=Gf.Vec3d(1.0, 0, 1.2),  # x, y, z坐标
    prev=None
)

omni.kit.commands.execute(
    'ChangeProperty',
    prop_path='/World/robot_camera.xformOp:rotateXYZ',
    value=Gf.Vec3d(-15, 0, 0),  # 俯仰角-15度
    prev=None
)

print("Camera created successfully at /World/robot_camera")

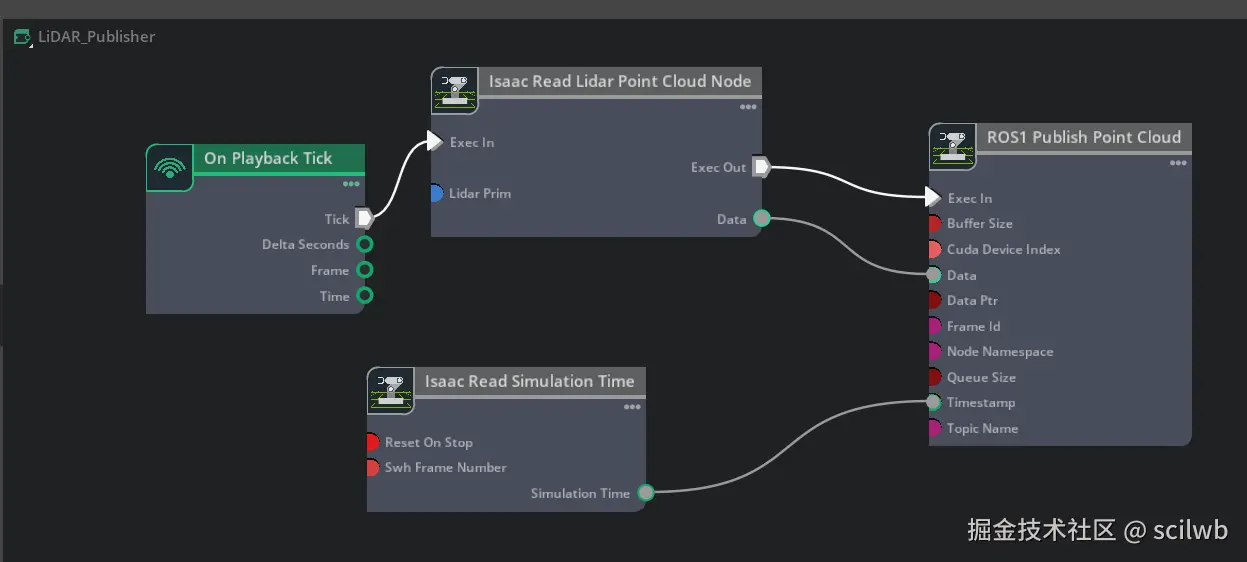

步骤3：手动创建PhysX LiDAR的Action Graph

打开Window > Visual Scripting > Action Graph
创建新的Action Graph，命名为"LiDAR_Publisher"
按以下顺序添加节点并连接：

LiDAR Action Graph节点连接：

节点1：On Playback Tick

作用：仿真运行时触发整个Graph

节点2：Isaac Read Lidar Point Cloud Node

在Properties面板中设置：
- inputs:lidarPrim = /World/robot_lidar

节点3：ROS1 Publish Point Cloud

在Properties面板中设置：
- inputs:topicName = robot_lidar_pointcloud
- inputs:frameId = robot_lidar_frame

节点4：Isaac Read Simulation Time

提供准确的时间戳

连接方式：

java 复制代码

On Playback Tick → Isaac Read Lidar Point Cloud Node (execIn)
Isaac Read Lidar Point Cloud Node → ROS1 Publish Point Cloud (execIn)
Isaac Read Lidar Point Cloud Node (pointCloudData) → ROS1 Publish Point Cloud (pointCloudData)
Isaac Read Simulation Time (simulationTime) → ROS1 Publish Point Cloud (timeStamp)

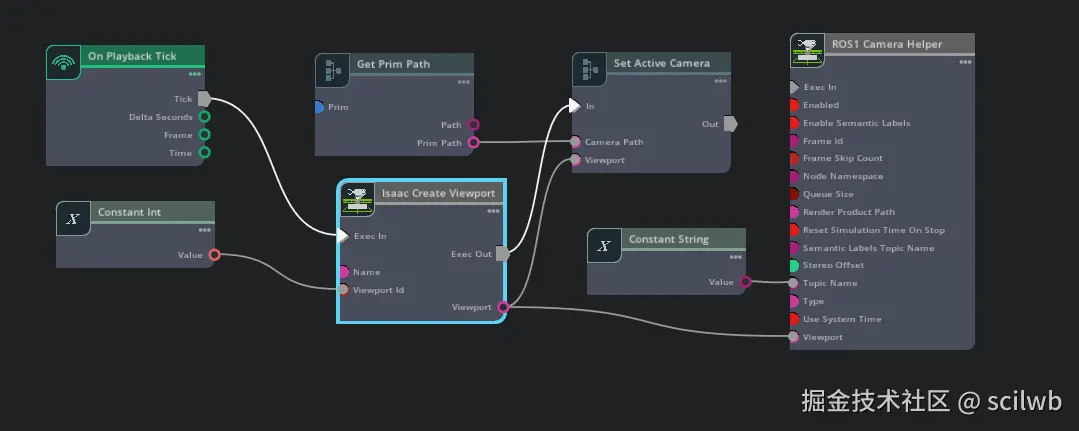

步骤4：手动创建相机的Action Graph

创建新的Action Graph，命名为"Camera_Publisher"
按以下顺序添加节点并连接：

相机Action Graph节点连接：

节点1：On Playback Tick

作用：仿真运行时触发整个Graph

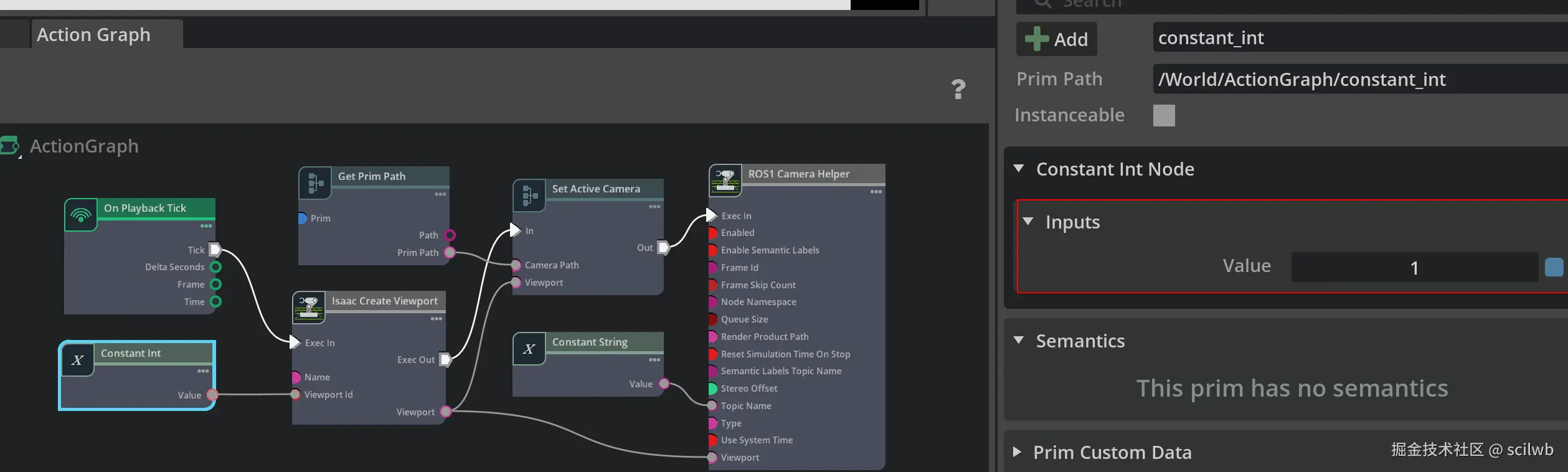

节点2：Constant Int

在Properties面板中设置：
- inputs:value = 1 (Viewport ID)

节点3：Isaac Create Viewport

创建新的渲染视窗

节点4：Get Prim Path

在Properties面板中设置：
- inputs:prim = /World/robot_camera

节点5：Set Active Camera

将相机绑定到Viewport

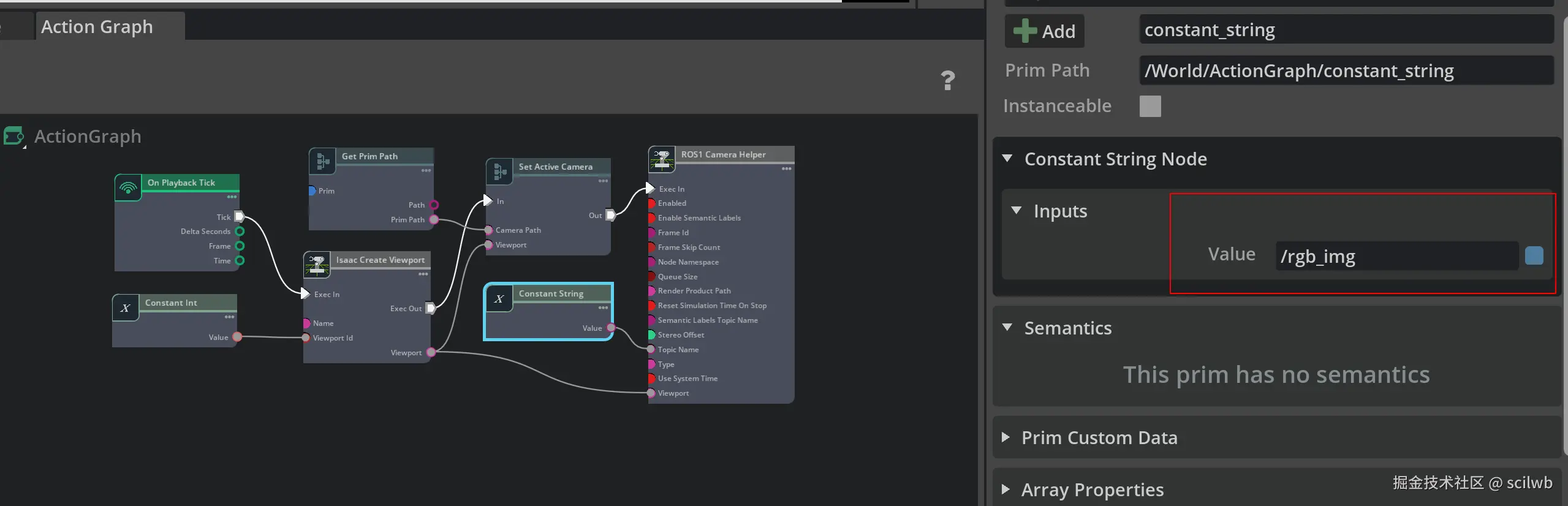

节点6：Constant String

在Properties面板中设置：
- inputs:value = robot_camera_image

节点7：ROS1 Camera Helper

在Properties面板中设置：
- inputs:type = rgb
- inputs:frameId = robot_camera_frame

连接方式：

java 复制代码

On Playback Tick → Isaac Create Viewport (execIn)
Constant Int (value) → Isaac Create Viewport (viewportId)
Isaac Create Viewport → Set Active Camera (execIn)
Isaac Create Viewport (viewport) → Set Active Camera (viewport)
Get Prim Path (prim) → Set Active Camera (cameraPrim)
Set Active Camera → ROS1 Camera Helper (execIn)
Isaac Create Viewport (viewport) → ROS1 Camera Helper (viewport)
Constant String (value) → ROS1 Camera Helper (topicName)

步骤5：启用ROS1 Bridge

打开Window > Extensions
搜索"ROS Bridge"
启用omni.isaac.ros_bridge扩展

步骤6：传感器绑定到机器人

创建传感器后，你需要：

将LiDAR绑定到底盘：
- 在Stage面板中，将/World/robot_lidar拖拽到你的机器人底盘节点下
- 调整其Transform属性，设置合适的位置
将相机绑定到机械臂：
- 在Stage面板中，将/World/robot_camera拖拽到你的机械臂末端节点下
- 调整其Transform属性，设置合适的位置和角度

步骤7：测试运行

在终端运行：roscore
在Isaac Sim中点击Play按钮

检查ROS话题：

bash 复制代码

rostopic list
rostopic echo /robot_lidar_pointcloud
rostopic echo /robot_camera_image

完成以上步骤后，你的扫地机器人就具备了用于SLAM的LiDAR传感器和用于物体识别的相机传感器，并能通过ROS1发布相应数据。

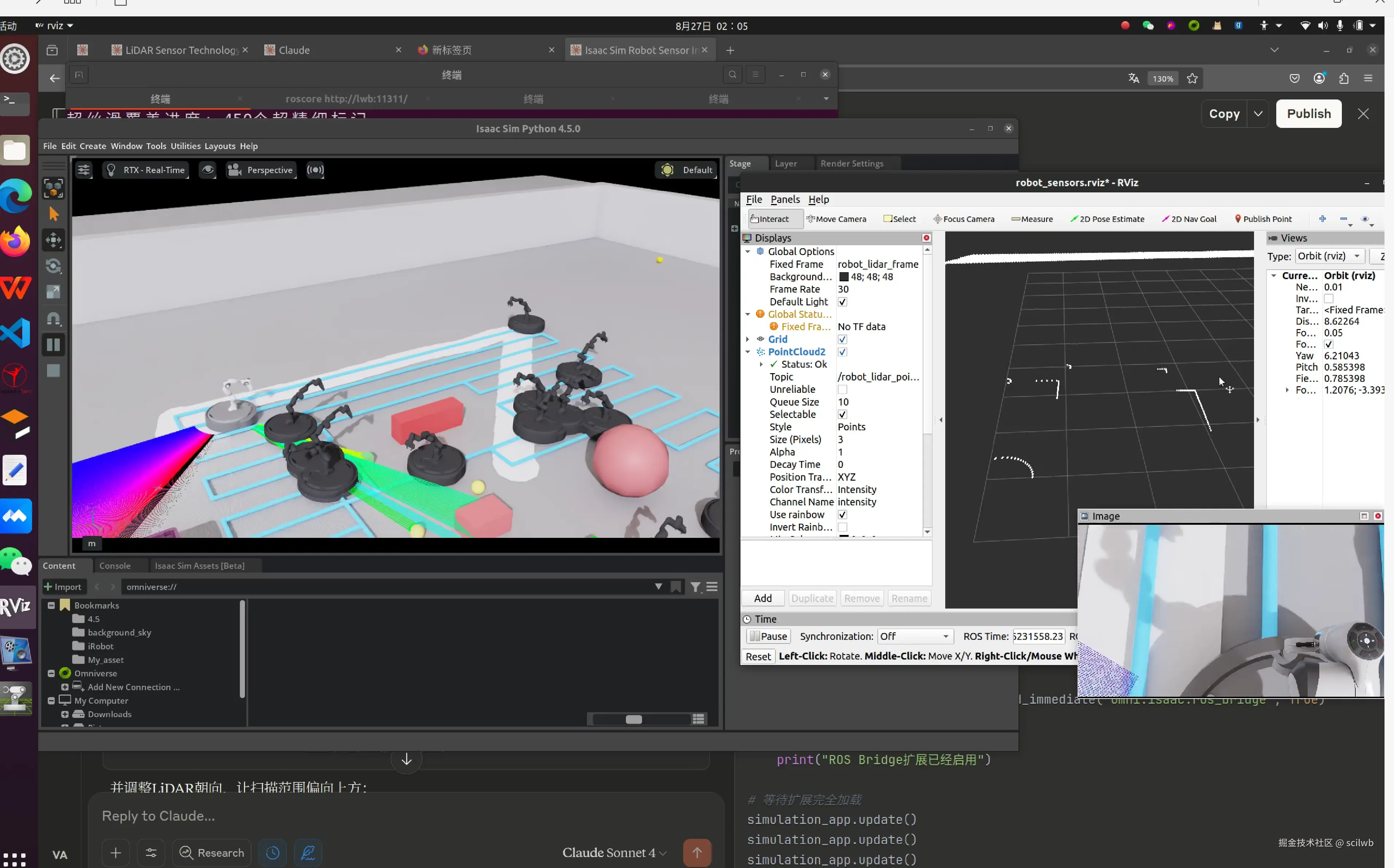

ROS话题已经成功发布。下面我来详细说明如何用RViz可视化激光雷达扫描数据：

步骤1：启动RViz

在新的终端中运行：

复制代码

rosrun rviz rviz

步骤2：设置固定坐标系(Fixed Frame)

在RViz左侧面板的Global Options中
将Fixed Frame 设置为：robot_lidar_frame
- 这是我们之前在Action Graph中设置的frameId

步骤3：添加PointCloud2显示插件

点击RViz左下角的Add按钮
在弹出的窗口中选择PointCloud2
点击OK

步骤4：配置PointCloud2显示属性

在左侧面板中找到刚添加的PointCloud2，展开其属性：

Topic : 设置为 /robot_lidar_pointcloud
Size (Pixels) : 设置为 3 (点的大小)
Style : 选择 Points (点显示模式)
Color Transformer: 可以选择：
- Intensity - 按强度着色
- AxisColor - 按轴向着色
- FlatColor - 单一颜色
Decay Time : 设置为 0 (不保留历史点云)

步骤5：调整视角

使用鼠标左键拖拽旋转视角
使用鼠标右键拖拽平移视图
使用滚轮缩放
或者点击Views面板，选择合适的预设视角

步骤6：同时可视化相机图像(可选)

如果你也想查看相机图像：

再次点击Add按钮
选择Image插件
设置Image Topic 为：/robot_camera_image

步骤7：保存RViz配置

为了方便下次使用，建议保存配置：

点击菜单File > Save Config As
保存为：robot_sensors.rviz

检查数据是否正常

在终端中运行以下命令检查点云数据：

bash 复制代码

# 查看点云话题信息
rostopic info /robot_lidar_pointcloud

# 查看点云数据内容(会输出很多数据)
rostopic echo /robot_lidar_pointcloud --noarr

# 查看发布频率
rostopic hz /robot_lidar_pointcloud
