关于定时任务，想必大家都不会陌生，简单的定时任务有jdk提供的定时任务、spring提供的定时任务，稍微复杂一些有quartz定时任务，分布式任务有xxl-job、elastic-job。由于项目中使用的定时任务是xxl-job，因此本系列将从源码的角度来分析xxl-job定时任务的设计与实现。
关于xxl-job的操作，xxl-job社区贴心地提供了操作文档：www.xuxueli.com/xxl-job/，文档不长，一遍看下来xxl-job的操作基本就会了，这块就不过多叙述了。
获取xxl-job源码
既然是源码分析，当然要先获取源码了，xxl-job的github地址为https://github.com/xuxueli/xxl-job。一般来说，直接frok这个仓库就可以了，不过由于国内网络的原因，github 的访问并不稳定，比如checkout到一半网络断开、push超时等。为了规避这些问题，建议使用国内的git仓库------gitee，操作方式如下：
1. 创建新的gitee仓库

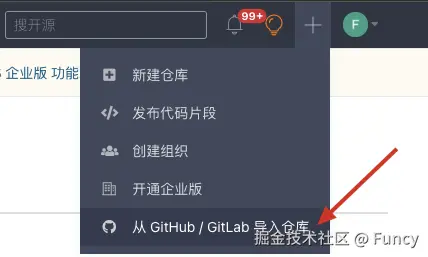

登录个人的gitee，点击"+"号，选择"从github/gitlab导入仓库"：
2. 导入xxl-job仓库

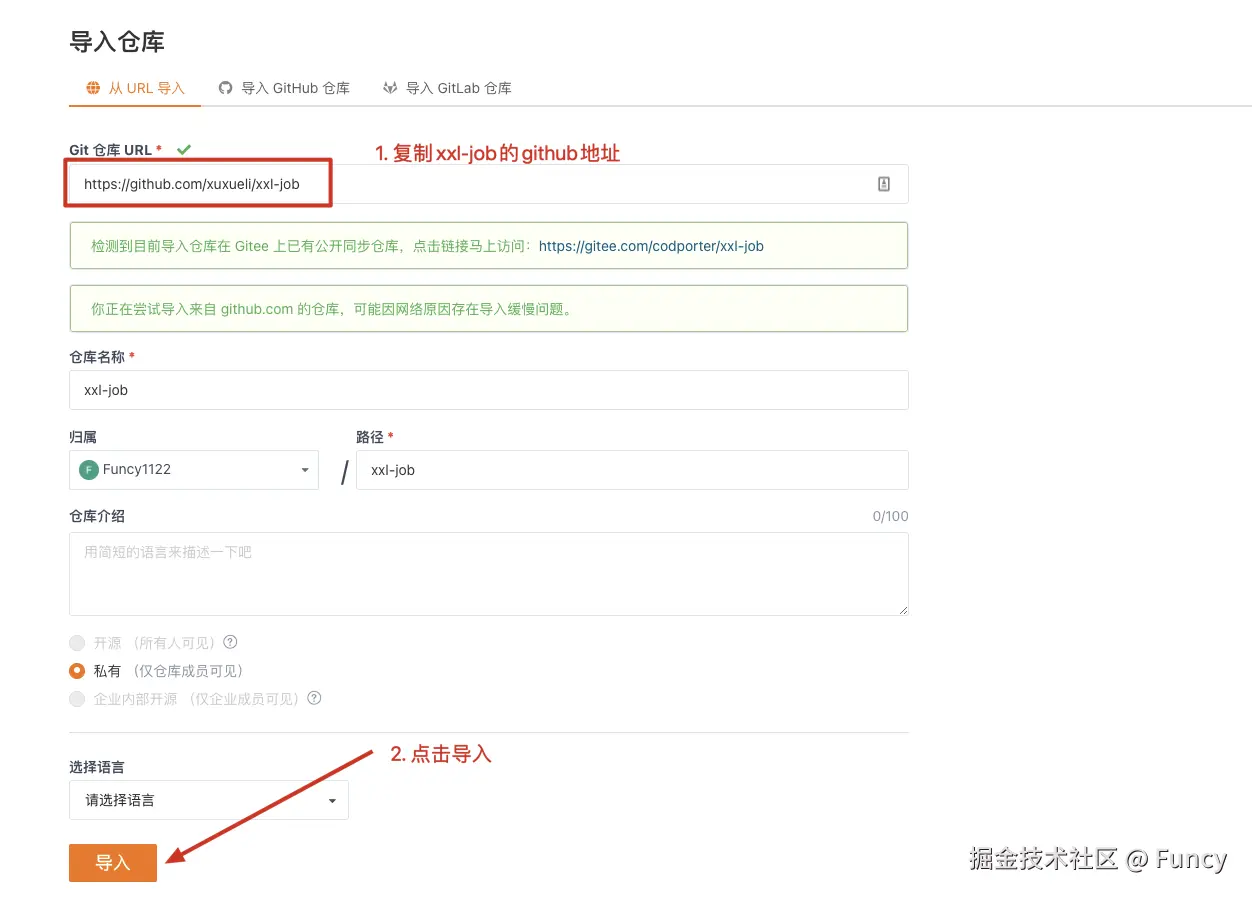

复制xxl-job的github地址，点击导入：

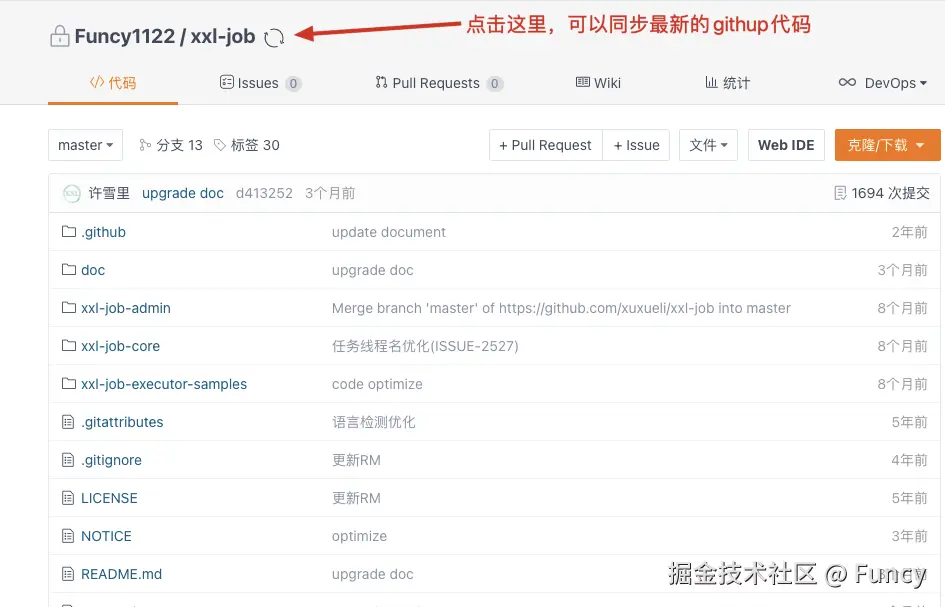

等待一会，就得到了自己的xxl-job的gitee地址了，本人得到的地址为https://gitee.com/funcy/xxl-job，并且gitee上也提供一个按钮，可以很方便地同步github上的代码：
如果有一天，你发现作者在github提交了大把代码，想及时同步到自己的gitee仓库，只要点击这个按钮就可以了，不过这样可能会覆盖自己的代码，可以通过新建分支来规避。
3. 创建新分支
接下来，就可以基于该仓库自由操作了，继续，选择一个自己准备放项目的目录，然后clone：
bash
git clone https://gitee.com/funcy/xxl-job接下来，需要基于 tag 创建分支（新分支命为2.3.0.LEARN）
css
git tag
git checkout 2.3.0
git checkout -b 2.3.0.LEARN 2.3.0
git push -u origin 2.3.0.LEARN后续我们所有的分析操作就都在2.3.0.LEARN上进行了。
关于创建分支一些小疑问：
为什么要创建新分支？
主要是防止点击同步时，代码被覆盖。如果直接在
master分支，或其他在github中已有的分支上进行修改，点击同步后，所作的修改都会被github上的分支覆盖，而在gitee上新建的分支则不会被覆盖为什么要基于
tag创建新分支而不是master？一般来说，
master上的代码是最新稳定版本的代码，因此会不断变化，而tag上的代码，表示打tag那一刻的代码，之后不再变化，这样就保证了同一个tag上的代码，无论什么时候都是一样的。事实上，了解了git的
tag概念后，会发现tag上的代码checkout下来后，无法再怎么修改都不能提交，即不会被修改；相反地，master或其他分支，修改后可以再提交。由于tag上的代码是不变的，为了能提交代码，必须要基于tag上的代码创建新分支
- 为什么选择的tag版本是
2.3.0而不是其他？因为当前最新版的
xxl-job是2.3.0，当然要分析最新版的代码了。
xxl-job 项目结构

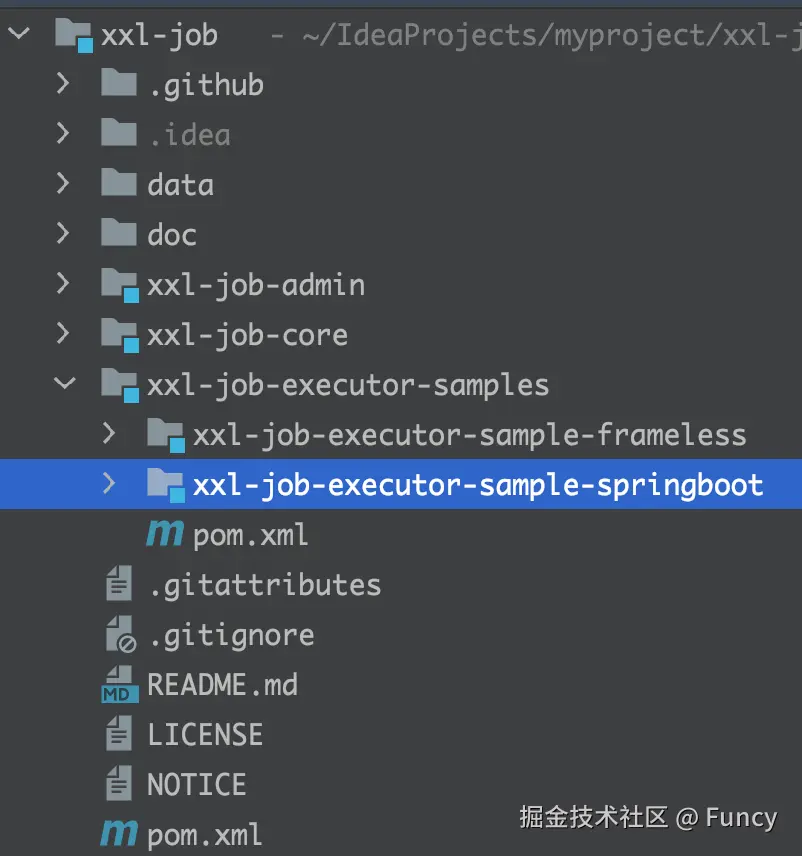

拿到代码后，我们来看下xxl-job的项目结构：
xxl-job-admin：管理后台，提供任务管理界面，同时也是任务的调度器、触发器，本系列文章中简称为admin。xxl-job-core：xxl-job的核心组件，同时也是xxl-job对外提供的jar包，提供了任务执行相关逻辑。xxl-job-executor-samples：执行器示例，在本系列文章中，执行器是指集成了xxl-job任务执行功能的项目，也称为executorxxl-job-executor-sample-frameless：不集成任何框架的示例xxl-job-executor-sample-springboot：集成了 springboot 框架的示例
关于该项目的更多细节，可以参考官方文档www.xuxueli.com/xxl-job/，这里截取官方的架构图：
建议先了解上图中xxl-job的组件，后面的源码分析会一步步揭开这些组件工作的原理。
启动xxl-job
大致了解xxl-job的结构后，接下来我们在idea中启动xxl-job，这样也是方便我们后面调试。
1. 执行sql脚本

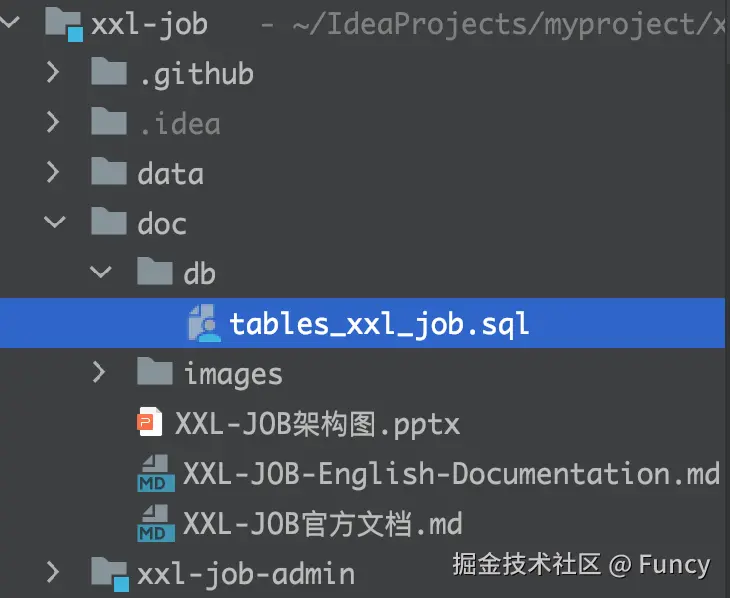

xxl-job的sql脚本位于xxl-job/doc/db目录下，文件名为tables_xxl_job.sql
准备一个mysql数据库，直接执行该脚本即可。需要注意的是，如果数据库中已存在名为xxl_job数据库，执行该脚本会覆盖原来的库，需要注意下。
执行成功后，数据库中会出现如下表：
各表的功能如下：
xxl_job_user: 用户信息，用来验证登录到管理后台的用户是否合法xxl_job_info: 任务信息表，用来配置需要执行的任务xxl_job_log: 日志表，用来记录任务的执行日志xxl_job_log_report: 任务执行报表，用来汇总、统计任务的执行情况xxl_job_logglue: gule模式任务表，主要记录glue模式任务的执行代码xxl_job_registry: 执行器的注册记录表，每一个执行器都保存一条注册记录xxl_job_group: 执行器的注册汇总表，多个执行器汇总成一条记录xxl_job_lock: 锁表，xxl-job用来实现分布式锁的表
2. 启动admin

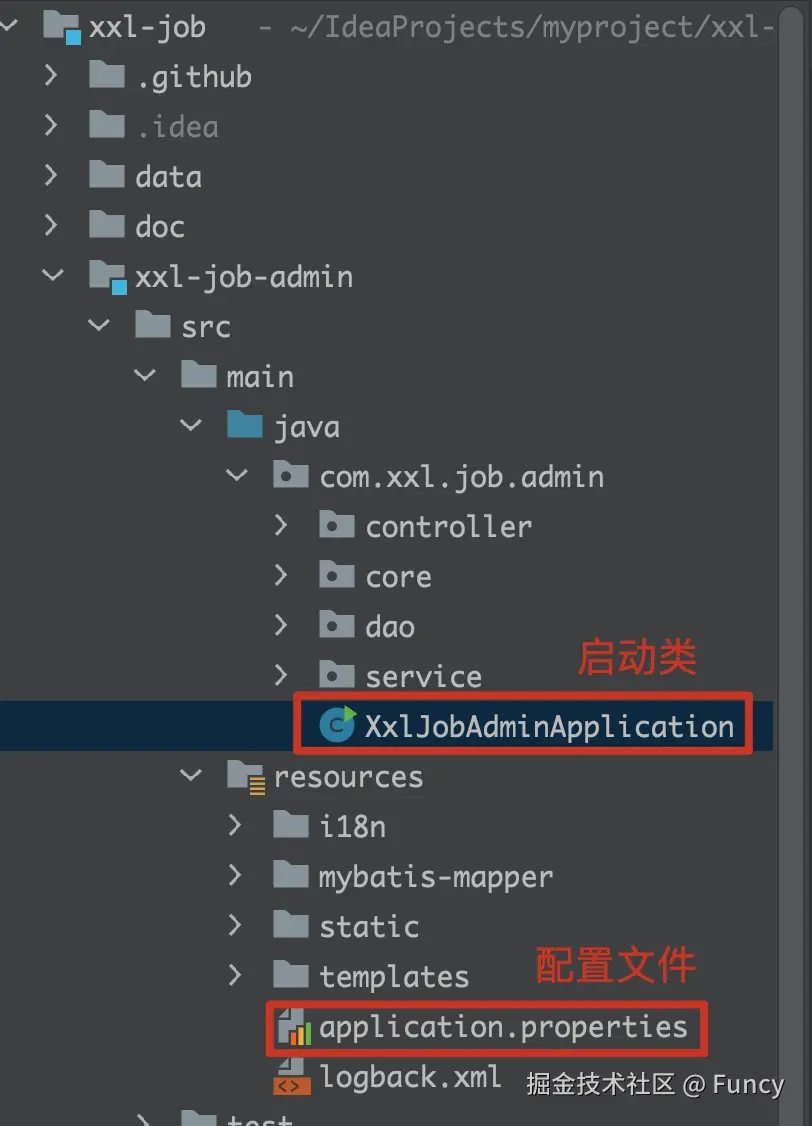

admin的启动类为com.xxl.job.admin.XxlJobAdminApplication：

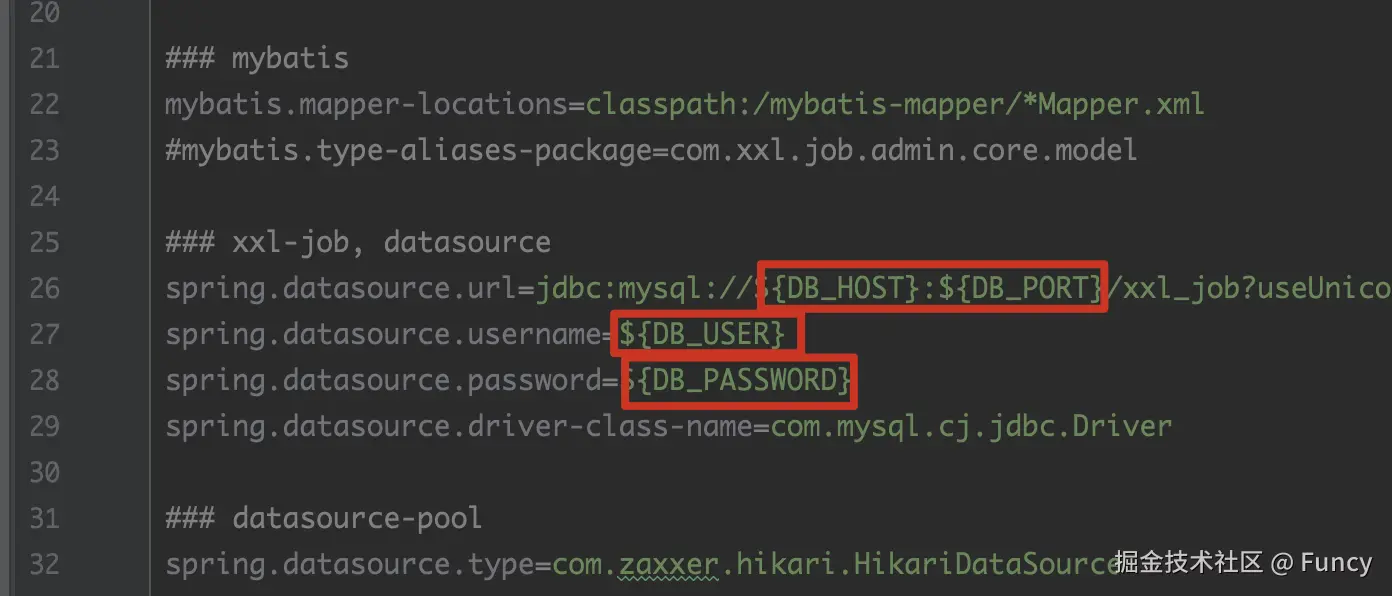

不过在启动前，需要调整数据库的连接配置，配置文件为application.properties：

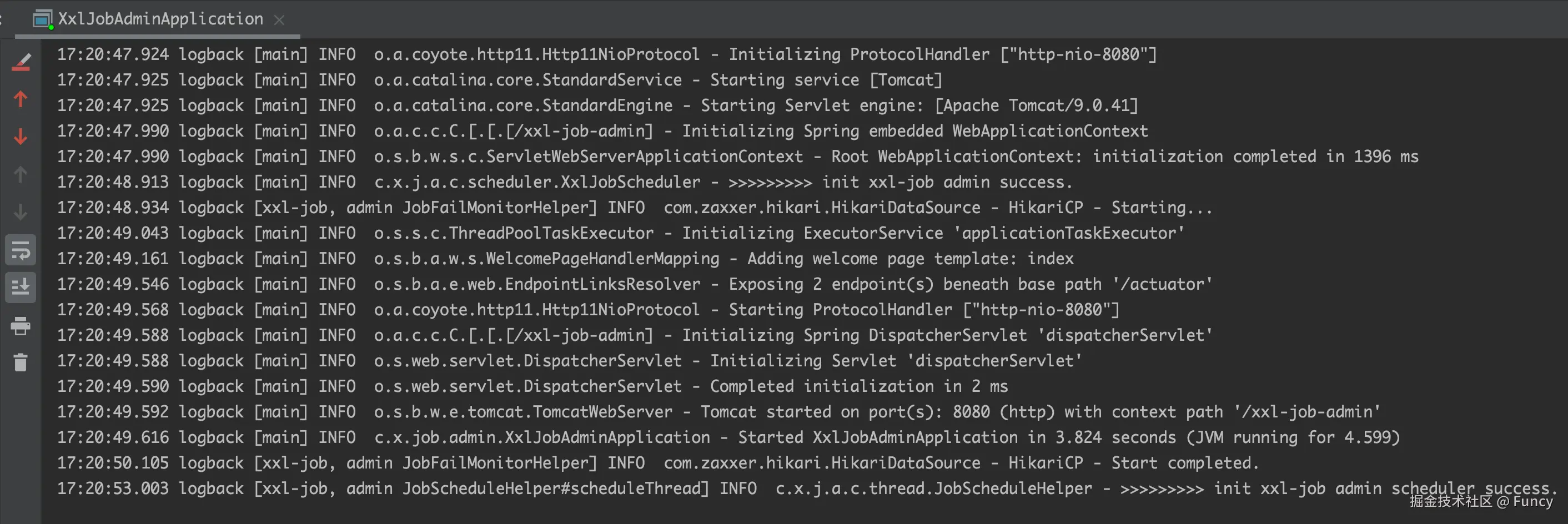

将数据库的连接信息调整正确后，运行XxlJobAdminApplication就可以启动了，控制台日志如下：

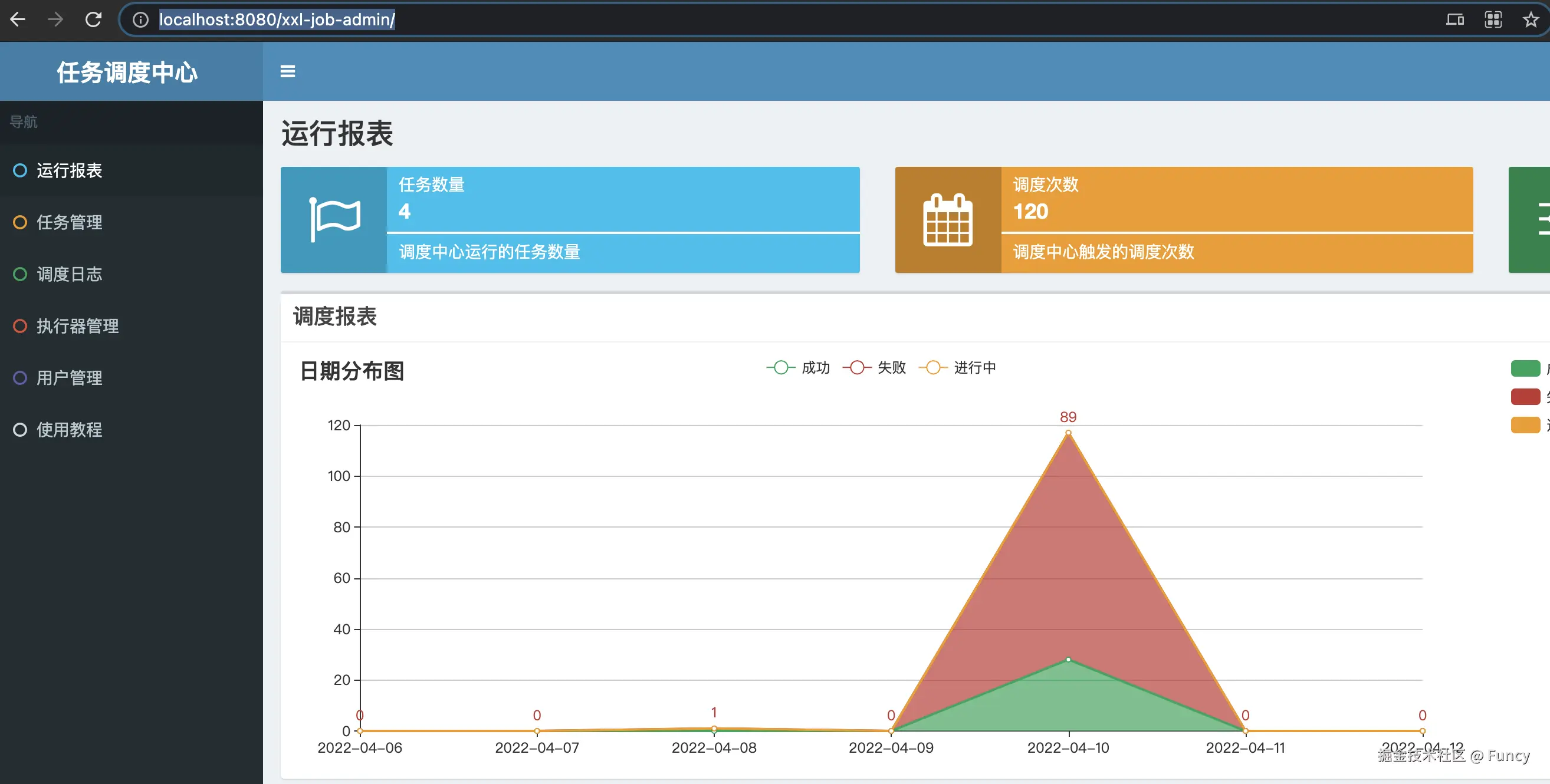

在浏览中访问http://localhost:8080/xxl-job-admin/，界面如下：
管理后台的菜单不多，操作比较简单，大家可根据官方文档可行摸索。
3. 启动executor
xxl-job提供了两个执行器示例，考虑到当前开发基本上基于springboot，本系列将重点分析集成了springboot的执行器示例，即xxl-job-executor-sample-springboot。
在启动xxl-job-executor-sample-springboot前，要先配置xxl-job-admin项目的地址，配置文件为application.properties:
配置key为xxl.job.admin.addresses，如果有多个xxl-job-admin地址，可以使用,分开。

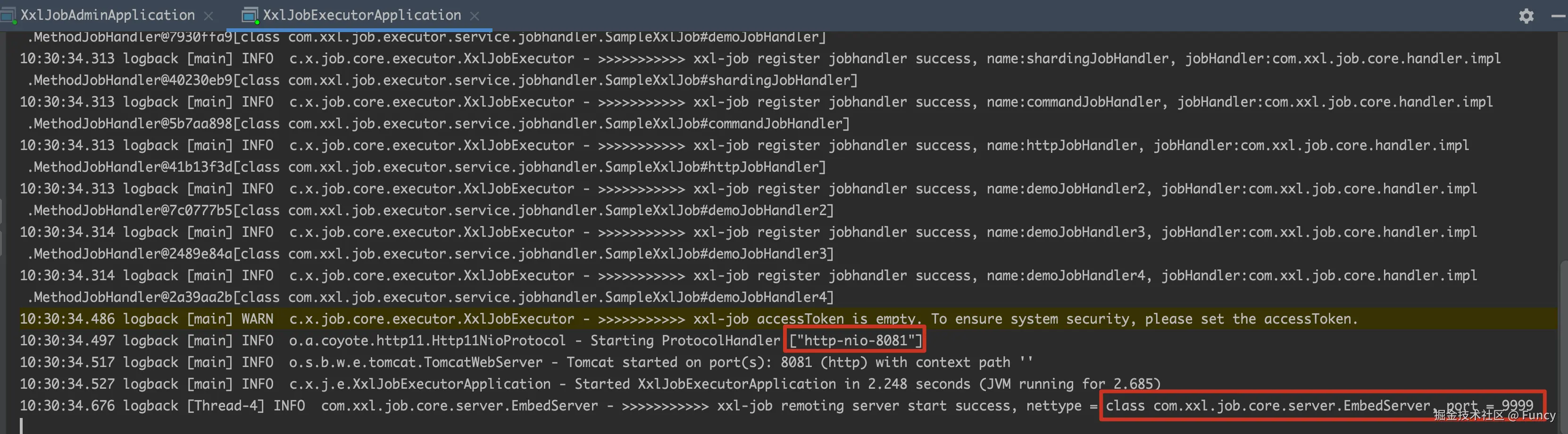

配置好admin地址后，启动即可，启动类为com.xxl.job.executor.XxlJobExecutorApplication，控制台日志如下：
注意到这里有两个端口：
- 8081：这个是 项目的web 服务提供的对外访问端口，用来访问 springmvc 接口的
- 9999：这个是
xxl-job用来与admin通讯的接口，用来处理xxl-job-admin发送过来的请求，这个后面我们再分析
4. 第一个定时任务

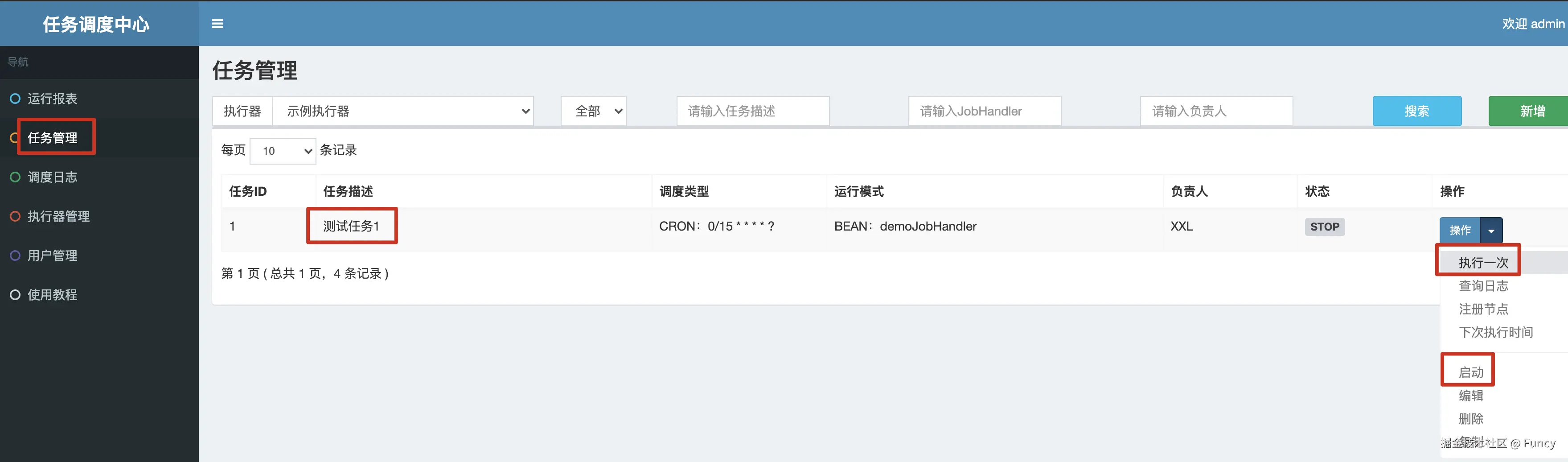

xxl-job本身也提供了示例任务：
任务在任务管理菜单下，后续我们配置自己的任务时，也是在这里配置。
从界面上可以看到，目前已经有了一个测试任务，不过状态为stop，我们可以在"操作"栏启动该任务，也可以使用"执行一次"功能来手动执行该任务，这里我们使用"执行一次"来运行该任务：

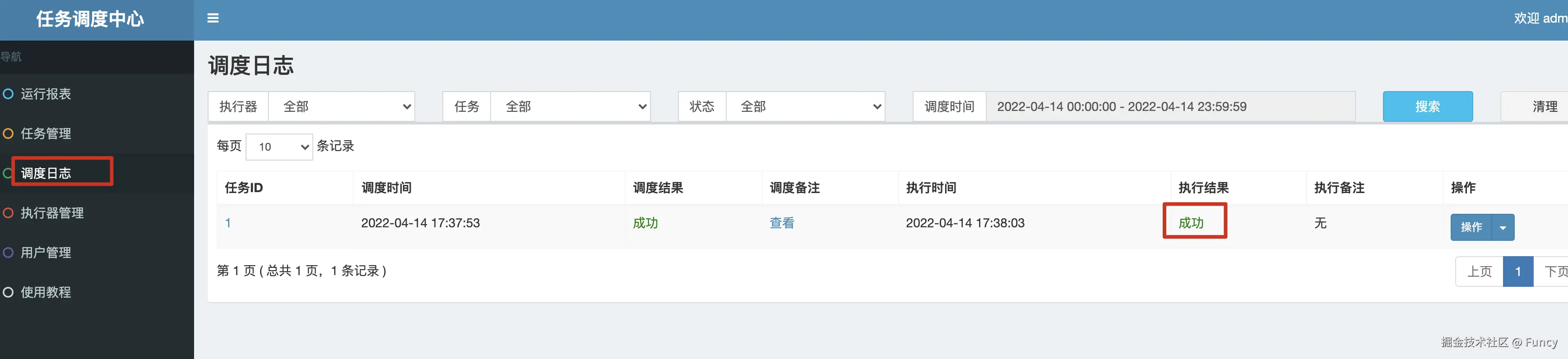

直接点击"保存"即可，之后可以在"调度日志"菜单查看任务执行情况：
可以看到任务执行成功了。
该任务的代码位于xxl-job-executor-sample-springboot模块的com.xxl.job.executor.service.jobhandler.SampleXxlJob#demoJobHandler方法，代码如下：
关于其中的调度原理，我们将在后面的文章中再分析。
总结
本文是xxl-job源码分析的开篇，介绍了源码分析前的准备工作，主要包含了三个方面：
- 源码的获取，介绍了如何从github上获取
xxl-job源码，以及分支的创建流程 - 项目的启动，介绍了sql脚本的处理、
admin注册地址的配置，以及项目的启动（admin与executor） - 执行定时任务，介绍了如何执行
xxl-job提供的任务示例，由于本系列文章以源码分析为主，因此任务的配置、cron表达式的意义等均无叙述，若要了解这些操作可以参考官方文档(www.xuxueli.com/xxl-job/)或者...%25E6%2588%2596%25E8%2580%2585%25E8%2587%25AA%25E8%25A1%258C%25E6%2590%259C%25E7%25B4%25A2%25E8%25B5%2584%25E6%25BA%2590%25E3%2580%2582 "https://www.xuxueli.com/xxl-job/)%E6%88%96%E8%80%85%E8%87%AA%E8%A1%8C%E6%90%9C%E7%B4%A2%E8%B5%84%E6%BA%90%E3%80%82")
作为源码分析的准备工作就到这里了，下-篇我们将正式进入xxl-job项目的源码分析中。
限于作者个人水平，文中难免有错误之处，欢迎指正！原创不易，商业转载请联系作者获得授权，非商业转载请注明出处。
