DDD柔性设计在智能交通拥堵治理中的设计模式落地实践

阿拉伦2025-09-04 17:38

DDD柔性设计在智能交通拥堵治理中的设计模式落地实践

------基于DDD柔性设计方法思考的落地实现

本篇是上篇《智能交通拥堵治理柔性设计实践复盘》中关于代码落地部分的补充，如果不喜欢代码的可以只关注文字描述和图表内容。部分代码进行了业务细节脱敏，不要直接运行呀 。

引言：为什么需要柔性设计？

智能交通拥堵治理系统面临三重核心挑战：

  • 数据源复杂：浮动车GPS、地磁线圈、摄像头等多设备混采，且受天气/故障影响频繁切换；
  • 设备协议异构：新老城区信号机协议差异（SCATS/SCOOT/RHODES），控制指令无法通用；
  • 治理场景多变：普通拥堵、紧急救援、特种车辆优先等场景需差异化策略，且需求迭代快。

传统硬编码方式难以应对上述变化，而基于DDD（领域驱动设计）的柔性设计，通过设计模式解耦业务与技术，可实现"需求变则扩展，而非修改"。本文聚焦5类核心场景，详解设计模式落地路径，助力开发人员快速上手。

开撸：领域分析模式通过技术模式落地

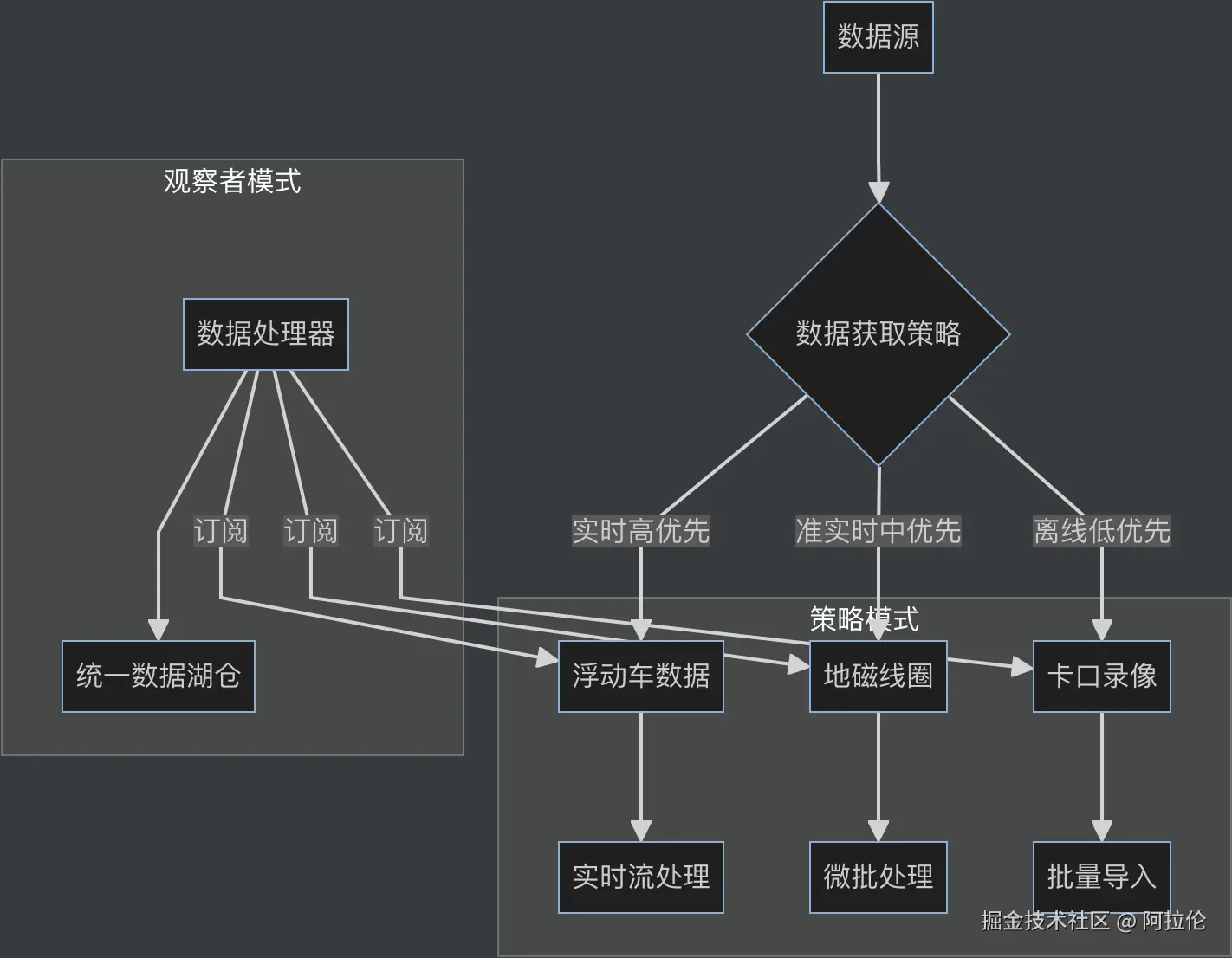

1、流量数据获取：策略模式 + 观察者模式

「问题场景」：早高峰数据来源复杂（浮动车GPS、地磁线圈、摄像头），且突发天气（如暴雨）会导致部分设备失效。 「模式价值」：

  • 策略模式：根据设备状态自动切换数据源（如摄像头因暴雨模糊时，自动用浮动车数据补位）。
  • 观察者模式：设备离线时（如线圈故障），自动通知决策服务切换备用数据源，避免数据中断。

业务技术关联性 ： 暴雨天气下，摄像头可能因雨雾模糊导致数据失效，此时策略模式自动切换至浮动车 GPS 数据（实时性高但精度较低），同时观察者模式立即触发设备告警，通知维护人员检修。技术模式直接解决了 "极端天气下数据连续性" 的业务痛点，确保决策系统不依赖单一数据源。

Java样例代码实现：

java 复制代码
// 策略接口
public interface DataFetchStrategy {
    TrafficData fetch();
    boolean isAvailable(); // 新增：判断数据源是否可用
}
​
// 实时浮动车策略
@Component
@Primary // 默认策略
public class FloatingCarStrategy implements DataFetchStrategy {
    @Override
    public TrafficData fetch() {
        // 实时API调用
        return realtimeClient.getData();
    }

    @Override
    public boolean isAvailable() {
        return realtimeClient.ping() < 500; // 响应时间小于500ms视为可用
    }
}
​
// 数据处理器（观察者）
public class DataProcessor {
    private final List<DataHandler> handlers = new CopyOnWriteArrayList<>();
    private final List<DataFetchStrategy> strategies;
    private DataFetchStrategy currentStrategy;

    // 构造器注入所有策略
    public DataProcessor(List<DataFetchStrategy> strategies) {
        this.strategies = strategies;
        this.currentStrategy = strategies.stream()
            .filter(DataFetchStrategy::isAvailable)
            .findFirst()
            .orElseThrow(() -> new RuntimeException("无可用数据源"));
    }

    // 当数据源状态变化时触发（观察者回调）
    public void onStrategyStatusChange() {
        strategies.stream()
            .filter(DataFetchStrategy::isAvailable)
            .findFirst()
            .ifPresent(strategy -> this.currentStrategy = strategy);
    }

    public void process() {
        TrafficData data = currentStrategy.fetch();
        handlers.forEach(handler -> handler.handle(data));
    }

    public void registerHandler(DataHandler handler) {
        handlers.add(handler);
    }
}
​
// 注册处理器
@PostConstruct
public void init() {
    dataProcessor.registerHandler(new DataLakeHandler());
    dataProcessor.registerHandler(new RealTimeAnalysisHandler());
}

2、治理策略选择：工厂模式 + 责任链模式

「问题场景」：普通拥堵需要进行信号优化和诱导发布，重点车辆优先需要进行信号优化的同时还需要开放紧急通道，紧急通道还经常需要跨区协调。 「模式价值」：

  • 工厂模式：制定不同治理方案的处理策略，根据拥堵类型动态创建策略实例；
  • 责任链模式：按拥堵等级依次执行措施（先局部调控，再全局诱导），避免措施冲突。

Java实现：

java 复制代码
// 策略接口
public interface MitigationStrategy {
    void execute(StrategyContext context);
}
​
// 策略工厂
public class StrategyFactory {
    public MitigationStrategy createStrategy(TrafficEvent event) {
        return switch(event.getLevel()) {
            case NORMAL -> new BasicStrategy();
            case CORRIDOR -> new GreenWaveStrategy();
            case EMERGENCY -> new EmergencyStrategy();
            case SPECIAL_VEHICLE -> new PriorityStrategy(); // 补充特种车辆策略
            default -> throw new IllegalStateException("未知拥堵类型");
        };
    }
}
​
// 责任链处理器
public abstract class StrategyHandler {
    protected StrategyHandler next;

    public StrategyHandler linkWith(StrategyHandler next) {
        this.next = next;
        return next; // 修正：返回next以支持链式构建
    }

    public abstract void handle(StrategyContext context);

    protected void handleNext(StrategyContext context) {
        if (next != null) next.handle(context);
    }
}
​
// 信号优化处理器
public class SignalOptimizationHandler extends StrategyHandler {
    @Override
    public void handle(StrategyContext context) {
        if (context.requiresSignalAdjust()) {
            adjustSignals(context); // 具体信号调整逻辑
        }
        handleNext(context);
    }

    private void adjustSignals(StrategyContext context) {
        // 信号配时计算与下发
    }
}
​
// 构建责任链
public StrategyHandler buildChain() {
    SignalOptimizationHandler signalHandler = new SignalOptimizationHandler();
    GuidancePublishHandler guidanceHandler = new GuidancePublishHandler();
    ResourceDispatchHandler resourceHandler = new ResourceDispatchHandler();

    // 普通拥堵链：信号优化→诱导发布
    signalHandler.linkWith(guidanceHandler);
    // 应急场景扩展链：诱导发布→资源调度
    guidanceHandler.linkWith(resourceHandler);

    return signalHandler;
}

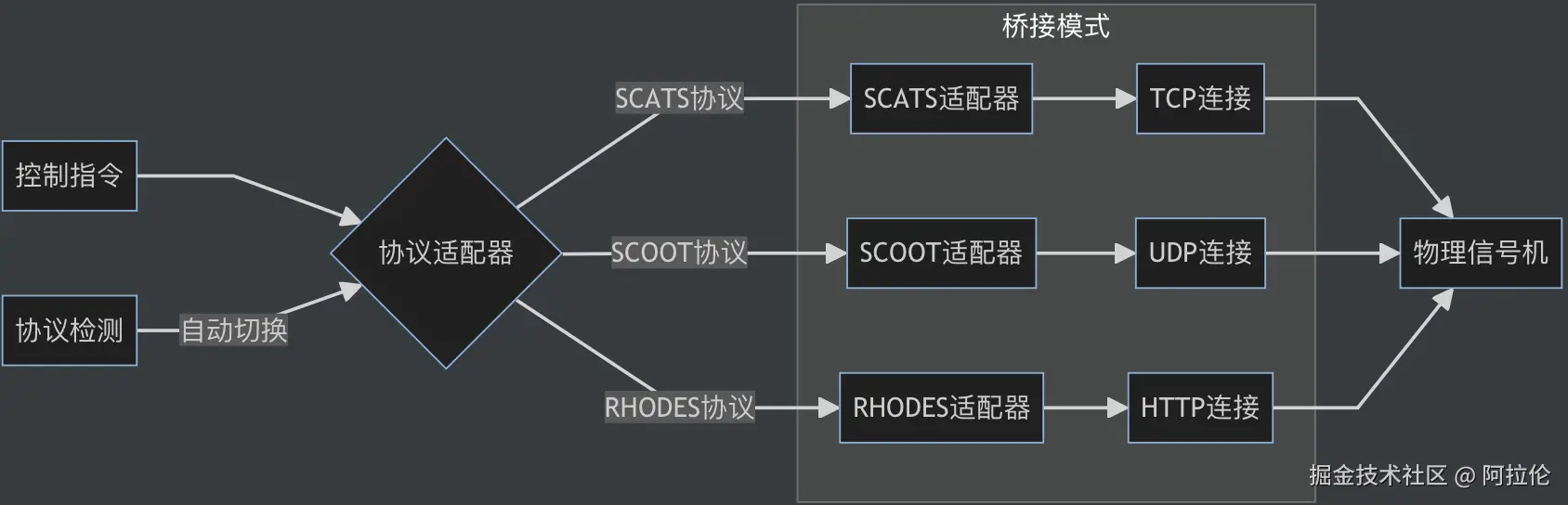

3、信号机协议适配：适配器模式 + 桥接模式

「问题场景」：老城区用 SCATS 协议信号机，新城区用 SCOOT 协议，未来可能引入 RHODES 协议设备，协议差异导致控制指令无法通用。 「模式价值」：

  • 适配器模式：统一的 "信号控制指令"（如 "绿灯 30 秒"）转换为各协议的专属格式（SCATS 用 Hex 编码，SCOOT 用 JSON）。
  • 桥接模式：将 "指令生成逻辑" 与 "协议传输方式" 分离（如 SCATS 走 TCP，SCOOT 走 UDP），新增协议时仅需扩展传输层。

业务技术关联性 ： 老城区 SCATS 协议信号机（部署于 2010 年前）与新城区 SCOOT 协议设备（2023 年新增）的指令格式差异，直接导致 "跨区域信号协调" 业务需求难以实现。通过适配器模式统一指令接口，桥接模式分离传输层（SCATS 用 TCP、SCOOT 用 UDP），技术方案使跨区域绿波带协调从 "不可能" 变为 "实时可行"，支撑了 "主城区 - 新城区通勤走廊畅通" 的核心业务目标。

Java实现：

typescript 复制代码
// 协议适配器接口
public interface SignalProtocolAdapter {
    void send(SignalCommand command); // 发送指令（含协议转换）
    ProtocolType getType(); // 协议类型
    boolean testConnection(); // 连接测试
}
​
// SCATS适配器
@Component
@ConditionalOnProperty(name="signal.protocol", havingValue="scats")
public class ScatsAdapter implements SignalProtocolAdapter {
    private final ScatsClient client; // SCATS协议客户端

    @Override
    public void send(SignalCommand command) {
        ScatsCommand scatsCmd = convertCommand(command); // 转换为SCATS格式
        client.sendHex(scatsCmd.toHex()); // SCATS用Hex编码发送
    }

    private ScatsCommand convertCommand(SignalCommand cmd) {
        // 转换逻辑：如将"绿灯30秒"转为SCATS协议字段
        return new ScatsCommand(cmd.getIntersectionId(), cmd.getGreenTime());
    }

    @Override
    public ProtocolType getType() {
        return ProtocolType.SCATS;
    }

    @Override
    public boolean testConnection() {
        return client.ping() < 1000;
    }
}
​
// 协议桥接器（分离指令与传输）
public abstract class ProtocolBridge {
    protected SignalProtocolAdapter adapter;

    public ProtocolBridge(SignalProtocolAdapter adapter) {
        this.adapter = adapter;
    }

    public abstract void connect();
    public abstract void disconnect();
    public void send(SignalCommand command) {
        adapter.send(command); // 桥接器委托适配器发送
    }
}
​
// TCP桥接实现（SCATS专用）
public class TcpProtocolBridge extends ProtocolBridge {
    private Socket socket;

    public TcpProtocolBridge(SignalProtocolAdapter adapter) {
        super(adapter);
    }

    @Override
    public void connect() {
        try {
            socket = new Socket(adapter.getHost(), adapter.getPort()); // 假设适配器含地址信息
        } catch (IOException e) {
            throw new ProtocolException("TCP连接失败", e);
        }
    }

    @Override
    public void disconnect() {
        try {
            socket.close();
        } catch (IOException e) {
            // 日志记录
        }
    }
}
​
// 协议管理器（自动切换）
public class ProtocolManager {
    private final Map<ProtocolType, Instant> failureRecords = new ConcurrentHashMap<>();
    private SignalProtocolAdapter currentAdapter;
    private final List<SignalProtocolAdapter> allAdapters; // 所有适配器（Spring注入）

    public void autoSwitch() {
        // 过滤近期失败的协议（5分钟内）
        List<SignalProtocolAdapter> candidates = allAdapters.stream()
            .filter(adapter -> !isFailureRecent(adapter.getType()))
            .toList();

        for (SignalProtocolAdapter adapter : candidates) {
            try {
                if (adapter.testConnection()) {
                    currentAdapter = adapter;
                    return;
                }
            } catch (Exception e) {
                recordFailure(adapter.getType()); // 记录失败
            }
        }
        throw new ProtocolException("无可用协议适配器");
    }

    private boolean isFailureRecent(ProtocolType type) {
        return failureRecords.getOrDefault(type, Instant.MIN)
            .isAfter(Instant.now().minus(5, ChronoUnit.MINUTES));
    }

    private void recordFailure(ProtocolType type) {
        failureRecords.put(type, Instant.now());
    }
}

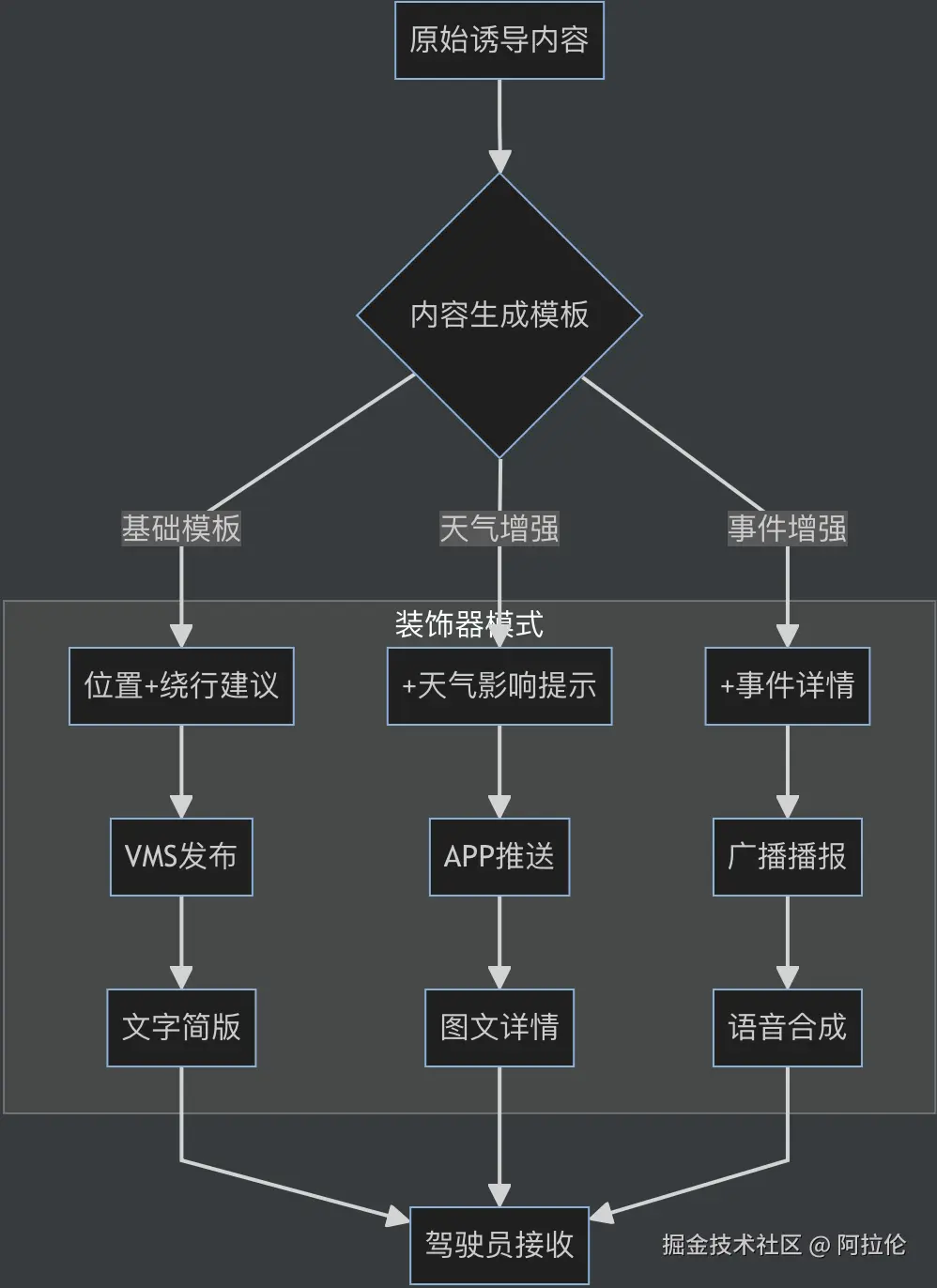

4、诱导信息发布：模板方法模式 + 装饰器模式

「问题场景」：诱导信息需适配多渠道（VMS屏/APP/广播），且需根据天气、事件动态增强内容（如暴雨天添加路滑提示），直接拼接内容会导致格式混乱且难以维护。 「模式价值」：

  • 模板方法模式：固定信息生成流程（基础内容+增强内容），子类实现差异化内容填充；
  • 装饰器模式：在基础内容上叠加渠道专属格式（如APP加图文、广播转语音），避免格式逻辑与内容逻辑耦合。

Java实现：

java 复制代码
// 诱导内容接口
public interface GuidanceContent {
    String getText(); // 原始文本
    String render(); // 渲染为目标格式
}
​
// 基础内容实现
public class BaseGuidanceContent implements GuidanceContent {
    private final String location;
    private final String suggestion;

    public BaseGuidanceContent(String location, String suggestion) {
        this.location = location;
        this.suggestion = suggestion;
    }

    @Override
    public String getText() {
        return String.format("【拥堵提醒】%s 建议绕行：%s", location, suggestion);
    }

    @Override
    public String render() {
        return getText(); // 基础格式直接返回文本
    }
}
​
// 模板方法基类
public abstract class GuidanceTemplate {
    // 模板方法（final防止重写）
    public final GuidanceContent generate() {
        GuidanceContent content = createBaseContent();
        enhanceContent(content);
        return content;
    }

    // 基本内容（由子类实现）
    protected abstract GuidanceContent createBaseContent();

    // 内容增强（钩子方法）
    protected void enhanceContent(GuidanceContent content) {
        // 默认空实现
    }
}
​
// 天气增强模板
public class WeatherEnhancedTemplate extends GuidanceTemplate {
    private final WeatherService weatherService;

    @Override
    protected GuidanceContent createBaseContent() {
        return new BaseGuidanceCreator().create(); // 复用基础内容生成
    }

    @Override
    protected void enhanceContent(GuidanceContent content) {
        // 增强内容（需通过包装实现，因BaseGuidanceContent不可变）
        String weatherNotice = weatherService.getImpactNotice();
        // 实际实现中可返回增强后的包装类
    }
}
​
// 内容装饰器
public abstract class GuidanceDecorator implements GuidanceContent {
    protected GuidanceContent wrapped;

    public GuidanceDecorator(GuidanceContent wrapped) {
        this.wrapped = wrapped;
    }

    @Override
    public String getText() {
        return wrapped.getText();
    }
}
​
// APP图文装饰器
public class AppRichDecorator extends GuidanceDecorator {
    public AppRichDecorator(GuidanceContent wrapped) {
        super(wrapped);
    }

    @Override
    public String render() {
        // 转换为APP图文格式（如添加图片标签）
        return String.format("<div class='guidance'>%s<img src='%s'></div>",
            wrapped.getText(), getMapImageUrl());
    }

    private String getMapImageUrl() {
        // 生成拥堵位置地图图片URL
    }
}
​
// 使用示例
GuidanceContent baseContent = new WeatherEnhancedTemplate().generate();
GuidanceContent appContent = new AppRichDecorator(baseContent);
guidancePublisher.publish(appContent); // 发布到APP

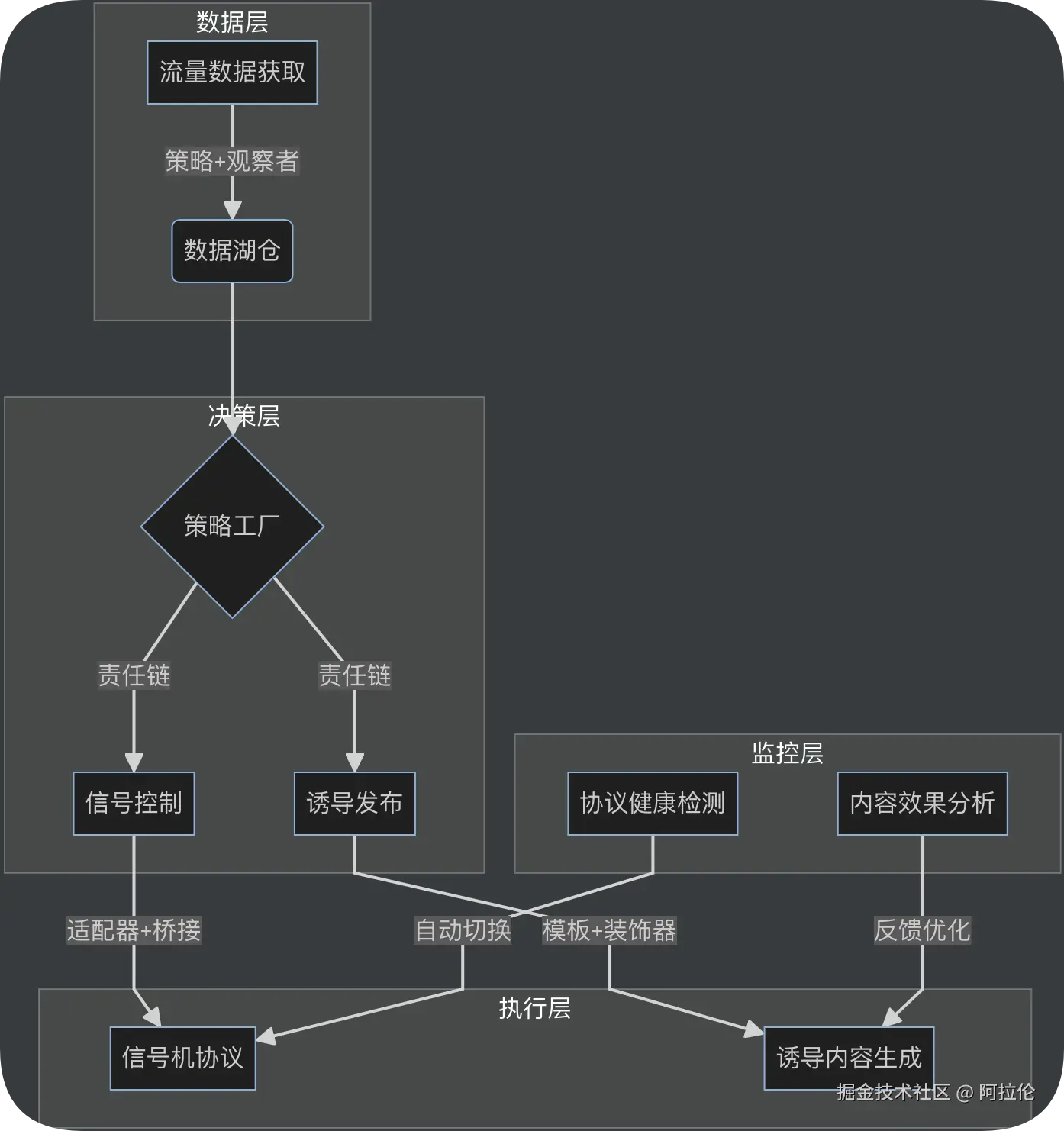

5、柔性设计整合架构

关键集成点：

  1. 数据到决策：

    csharp 复制代码
    // 数据事件触发决策
@EventListener
public void onTrafficEvent(TrafficEvent event) {
    MitigationStrategy strategy = strategyFactory.createStrategy(event);
    strategy.execute(new StrategyContext(event));
}

  2. 决策到执行：

    java 复制代码
    // 责任链执行
public void executeStrategy(StrategyContext context) {
    StrategyHandler chain = handlerChainBuilder.build();
    chain.handle(context); // 责任链依次执行信号优化、诱导发布等
}

  3. 执行到监控：

    java 复制代码
    // 协议健康检查定时任务
@Scheduled(fixedRate = 30000) // 每30秒检查一次
public void checkProtocolHealth() {
    protocolManager.autoSwitch(); // 自动切换故障协议
}

6、柔性设计版本兼容

系统迭代中需处理新旧版本兼容（如V1策略事件升级至V2），通过版本转换器实现平滑过渡：

java 复制代码
// 事件版本转换器
public class EventUpgrader {
    private final List<EventUpgradeHandler> handlers;

    // Spring自动注入所有事件升级处理器
    public EventUpgrader(List<EventUpgradeHandler> handlers) {
        this.handlers = handlers;
    }

    public DomainEvent upgrade(DomainEvent event) {
        DomainEvent current = event;
        // 循环升级至最新版本（支持多版本递进升级）
        for (EventUpgradeHandler handler : handlers) {
            if (handler.canUpgrade(current)) {
                current = handler.upgrade(current);
            }
        }
        return current;
    }
}

// 事件升级接口
public interface EventUpgradeHandler {
    boolean canUpgrade(DomainEvent event);
    DomainEvent upgrade(DomainEvent event);
}

// 示例：策略事件V1转V2
@Component
public class StrategyEventUpgrader implements EventUpgradeHandler {
    @Override
    public boolean canUpgrade(DomainEvent event) {
        return event instanceof StrategyEventV1;
    }

    @Override
    public DomainEvent upgrade(DomainEvent event) {
        StrategyEventV1 v1 = (StrategyEventV1) event;
        return new StrategyEventV2(
            v1.getId(),
            v1.getTimestamp(),
            v1.getMetrics(),
            calculatePriority(v1.getMetrics()) // V2新增优先级字段
        );
    }

    private int calculatePriority(Metrics metrics) {
        // 基于流量数据计算优先级
        return metrics.getCongestionDegree() > 80 ? 1 : 2;
    }
}

总结：柔性设计实践指南

通过上述模式落地，可实现三大目标：

  1. 可扩展性 ：新增数据源/协议/场景时，仅需扩展类（如新增RhodesAdapter），无需修改现有逻辑；
  2. 适配性：多设备/多渠道通过适配器、装饰器无缝兼容，降低异构系统集成成本；
  3. 可维护性：业务逻辑与技术实现解耦（如策略工厂隔离场景判断，责任链隔离执行步骤），新手可通过接口快速定位修改点。

对开发人员的建议：

  • 从业务痛点出发选择模式（数据切换用策略+观察者，多协议用适配器+桥接）；
  • 优先定义接口（如DataFetchStrategy、SignalProtocolAdapter），再实现具体逻辑；
  • 通过Spring的依赖注入（如List<DataFetchStrategy>）简化策略管理，避免硬编码选择逻辑。

领域分析 通过柔性设计实现业务伸缩性 ，通过GOF的设计模式落地实现技术稳定性 ，让智能交通拥堵治理系统具备"随需而变"的能力，从容应对业务迭代与设备升级。

相关推荐
做运维的阿瑞5 小时前
Linux 企业级备份体系实战：cron/anacron/restic/rclone 对比与脚本总结
linux·运维·服务器·后端·学习·系统架构·centos
keep_di8 小时前
06-django中配置接口文档coreapi
后端·python·django
麦当_9 小时前
Cloudflare Workers 环境下的数据库死锁问题及解决方案
javascript·数据库·后端
郑洁文9 小时前
上门代管宠物系统的设计与实现
java·spring boot·后端·毕业设计·毕设
码事漫谈10 小时前
ReAct Agent：原理、应用与实战指南
后端
码事漫谈10 小时前
推理与行动：构建智能系统的两大支柱
后端
郝学胜-神的一滴10 小时前
QT与Spring Boot通信：实现HTTP请求的完整指南
开发语言·c++·spring boot·后端·qt·程序人生·http
码事漫谈10 小时前
VS2022 C++调试完全指南
后端
码事漫谈10 小时前
智能体（Agent）的记忆架构：深入解析短期记忆与长期记忆
后端
爱吃烤鸡翅的酸菜鱼10 小时前
基于多设计模式的状态扭转设计：策略模式与责任链模式的实战应用
java·后端·设计模式·责任链模式·策略模式
热门推荐
01UV 工具安装与国内镜像源配置指南02GitHub 镜像站点03Spec-Kit 使用指南0446个Nano-banana 精选提示词，持续更新中05UV安装并设置国内源062025年华为杯研赛数学建模竞赛C题完整参考论文 （含模型、MATLAB和Python代码）07保姆级教程：手把手教你用Dify实现完美多轮对话（附Chatflow和提示词）08KGG转MP3工具|非KGM文件|解密音频09Linux下V2Ray安装配置指南10jdk21下载、安装（Windows、Linux、macOS）
