【音视频】Opus 编码格式介绍

参考文章:
https://blog.csdn.net/Innovator_cjx/article/details/139925365?spm=1001.2014.3001.5502
https://blog.51cto.com/yingnanxuezi/13094573

一、Opus 概述

Opus 作为 IETF RFC 6716 标准定义的开源免费音频编解码器,整合了 Skype 的 SILK(语音优化)与Xiph.Org的 CELT(低延迟 / 音乐优化)技术,兼具交互式语音传输与高质量音乐流媒体能力,是 WebRTC、直播、VoIP 等场景的首选编码方案。

二、Opus 特性

2.1 多编码模式

Opus 并非简单拼接两种编码,而是通过动态模式切换实现场景适配:

  • 仅 SILK 模式 :适用于低比特率窄带语音(如 6-24 kbit/s,8kHz 采样),依托 SILK 的线性预测(LP)技术,优化人声的连贯性与抗丢包能力,典型场景为弱网 VoIP 通话。

  • 混合模式(SILK+CELT) :适用于中比特率宽带语音 / 音乐(24-128 kbit/s,16-48kHz 采样),通过 SILK 处理低频人声、CELT 处理高频细节(如乐器泛音),平衡音质与延迟,典型场景为视频会议连麦。

  • 仅 CELT 模式 :适用于高比特率音乐 / 低延迟场景(128-510 kbit/s,48kHz 采样),基于改进离散余弦变换(MDCT)技术,支持全频带音频,延迟可低至 5ms,典型场景为直播伴奏、游戏语音。

Opus 的参数灵活性,具体覆盖范围如下:

  • 比特率:6 kbit/s(窄带单声道语音)~ 510 kbit/s(宽带立体声音乐);
  • 采样率:8kHz(窄带)、12kHz(中带)、16kHz(宽带)、24kHz(超宽带)、48kHz(全频),解码器可自适应任意采样率;
  • 延迟:算法延迟 5ms(2.5ms 帧长 + 2.5ms 处理)~ 65.2ms(60ms 帧长 + 5.2ms 处理),远低于 AAC 的 200ms + 延迟;
  • 通道数 :支持单声道、立体声,部分扩展实现支持多声道(如 5.1 环绕声)。

2.2 动态配置与场景适配

Opus 的控制参数支持运行时动态调整(无需中断流传输),所有参数通过 "带内信号" 通知解码器,确保互操作性。以下是参考编码器中最关键的 9 类参数:

1. 比特率(Bitrate):音质与带宽的权衡

  • 范围:6 ~ 510 kbit/s,单声道最高 255 kbit/s,立体声最高 510 kbit/s;
  • 特性 :比特率与音质正相关,但需匹配场景需求:
    • 语音通话:推荐 16 ~ 48 kbit/s(单声道 24 kbit/s 即可满足清晰通话);
    • 音乐流媒体:推荐 96 ~ 192 kbit/s(立体声 128 kbit/s 接近 CD 音质);

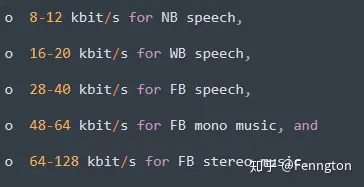

  • "最佳点" 规律:对于 20ms 帧长(最常用配置),不同场景的比特率最佳值如下:
场景 单声道比特率 立体声比特率 采样率
窄带语音(VoIP) 6 ~ 16 kbit/s - 8kHz
宽带语音(视频会议) 16 ~ 48 kbit/s 32 ~ 96 kbit/s 16kHz
音乐(直播) 64 ~ 128 kbit/s 96 ~ 192 kbit/s 48kHz

2. 通道数(Channels):单声道与立体声的兼容

  • 支持类型:单声道(1 通道)、立体声(2 通道);
  • 解码兼容
    • 立体声解码器接收单声道帧时,左 / 右声道输出相同信号;
    • 单声道解码器接收立体声帧时,输出左 / 右声道的平均值(无相位失真);
  • 应用建议:语音场景优先单声道(节省 50% 带宽),音乐场景用立体声(提升空间感)。

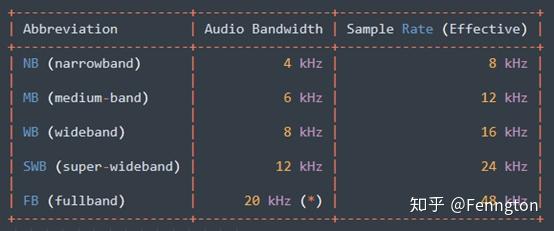

3. 音频带宽(Audio Bandwidth):采样率与频率范围的绑定

  • 定义:音频信号的频率覆盖范围,与采样率强关联(如 8kHz 采样对应 "窄带",频率范围 200Hz ~ 3.4kHz);
  • 支持类型:窄带(NB,8kHz)、中带(MB,12kHz)、宽带(WB,16kHz)、超宽带(SWB,24kHz)、全频(FB,48kHz);
  • 动态调整:编码器可根据比特率自动切换带宽(如低比特率时从全频降为宽带),解码器无需额外配置即可适配。

4. 帧长(Frame Size):延迟与效率的平衡

  • 支持选项:2.5ms、5ms、10ms、20ms、40ms、60ms,且支持 "多帧打包"(将多个帧合并为 1 个 RTP 包,最长 120ms);
  • 核心权衡
    • 短帧长(2.5~10ms):延迟低(适合游戏 / 实时互动),但 IP/UDP/RTP 头开销占比高(如 2.5ms 帧的头开销占比可达 50%),编码效率低;
    • 长帧长(40~60ms):编码效率高(头开销占比 < 10%),但延迟高(不适合实时场景),且单帧丢包导致的音频丢失更长(60ms 丢包会造成明显卡顿);
  • 默认推荐:20ms 帧长 ------ 平衡延迟(20ms + 处理延迟≈30ms,人类听觉无明显感知)、编码效率(头开销占比≈20%)、丢包敏感性(20ms 丢失可通过 PLC 快速掩盖)。

5. 复杂度(Complexity):CPU 消耗与音质的权衡

  • 范围:0(最低)~ 10(最高),默认值为 3;
  • 影响维度 :复杂度通过调整信号处理的 "精细度" 影响音质与 CPU 占用:
    • 低复杂度(0~2):简化音调分析、减少噪声整形阶数,CPU 占用低(适合嵌入式设备),但高频细节损失较多(音乐场景音质下降明显);
    • 高复杂度(8~10):启用全阶音调滤波、可变时频分辨率,音质接近无损,但 CPU 占用提升 3~5 倍(适合 PC / 服务器);
  • 应用建议:移动端推荐复杂度 3~5,PC / 服务器推荐 5~8,音乐场景可拉满至 10。

6. 丢包弹性(Packet Loss Resilience):帧间相关性的动态调整

  • 核心逻辑:Opus 通过 "帧间预测" 降低比特率(如 P 帧参考前一帧),但会导致 "错误传播"(丢 1 帧影响后续多帧);
  • 调整机制 :编码器可实时控制帧间相关性强度:
    • 高丢包场景(如丢包率 > 10%):降低帧间相关性(更多使用 "独立帧"),虽比特率上升 10~20%,但错误传播仅影响 1 帧;
    • 低丢包场景(丢包率 < 1%):提高帧间相关性,比特率降低 5~15%,音质更连贯;
  • 实现方式:通过调整 SILK 的 "LPC 阶数" 和 CELT 的 "MDCT 块大小" 实现相关性控制。

7. 前向纠错(FEC):带内冗余抗丢包

  • 机制 :编码器识别 "感知重要帧"(如语音起始、音乐瞬变),将其以低比特率重编码后,嵌入后续数据包的 "冗余字段";
  • 特性
    • 冗余量可配置(如 5%~20% 带宽开销),冗余越高抗丢包能力越强;
    • 仅对重要帧添加冗余,避免无意义的带宽浪费(如静音帧不添加 FEC);
  • 应用场景:弱网实时场景(如 4G/5G 波动),启用 FEC 可将丢包导致的 "卡顿率" 从 20% 降至 5% 以下。

8. 恒定 / 可变比特率(CBR/VBR):速率稳定性的选择

Opus 支持三种速率模式,核心差异在于 "比特率是否随输入信号动态变化":

模式 特性 适用场景
可变比特率(VBR,默认) 比特率随信号复杂度变化(如静音期降为 6 kbit/s,音乐高潮升为 128 kbit/s),带宽效率最高 大多数场景(语音通话、音乐流媒体)
约束 VBR(Constrained VBR) 比特率在 "目标范围" 内波动(如 ±10%),避免突发高带宽,模拟 "比特库" 机制 带宽受限场景(如固定速率的卫星通信)
恒定比特率(CBR) 每帧比特率固定(如 24 kbit/s 帧长 20ms,则每帧 60 字节),速率最稳定 特殊场景:1)传输层要求固定帧大小;2)加密场景需避免速率波动(防止流量分析)

9. 不连续传输(DTX):静音期带宽优化

  • 机制:启用 DTX 后,编码器在 "静音 / 背景噪声期" 停止发送完整帧,仅每 400ms 发送 1 个 "噪声参数帧"(约 2~4 字节);
  • 带宽节省:静音期带宽从 24 kbit/s 降至 0.08 kbit/s(节省 99.6%);
  • 感知优化:解码器根据 "噪声参数" 生成匹配的 "舒适噪声"(CNG),避免静音期的 "死寂感",提升通话自然度。

三、Opus数据帧

Opus 编码器输出的 "数据包" 是独立传输单元(不含 IP/UDP/RTP 头),每个数据包可包含 1 个或多个音频帧,核心依赖 "TOC 字节" 实现配置协商与帧解析。

1. TOC 字节(Table-Of-Contents)

每个 Opus 数据包必须以 1 个 TOC 字节开头,用于标识数据包的 "操作模式、通道数、帧数",结构如下(8 位二进制):

比特位(Bit) 7~3(5 位) 2(1 位) 1~0(2 位)
字段含义 Config S(立体声标志) C(帧计数 Code)
功能说明 编码配置(模式 + 带宽 + 帧长) 0 = 单声道,1 = 立体声 0~3:标识数据包中的帧数

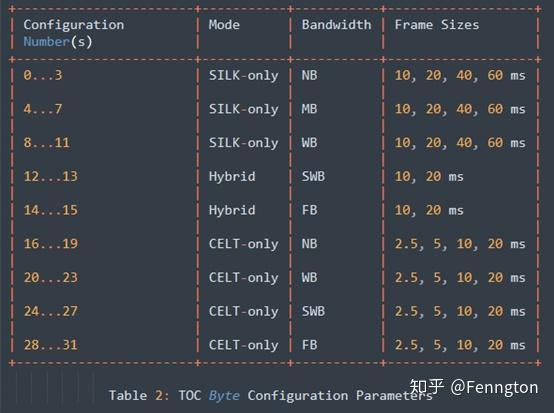

Config 字段(5 位):32 种编码配置的映射

5 位二进制对应 32 种(0~31)预定义配置,每种配置绑定 "操作模式、音频带宽、帧长" 三要素,核心映射规则如下:

  • 仅 SILK 模式(Config 0~3):窄带(NB,8kHz),帧长分别为 10ms、20ms、40ms、60ms;
  • 仅 SILK 模式(Config 4~7):中带(MB,12kHz),帧长同上;
  • 仅 SILK 模式(Config 8~11):宽带(WB,16kHz),帧长同上;
  • 混合模式(Config 12~23):超宽带(SWB,24kHz)/ 全频(FB,48kHz),帧长 10~60ms;
  • 仅 CELT 模式(Config 24~31):全频(FB,48kHz),帧长 2.5~60ms。

例如:Config=14 → 混合模式、超宽带(24kHz)、20ms 帧长;Config=26 → 仅 CELT 模式、全频(48kHz)、10ms 帧长。

(2)S 字段(1 位):通道数标识
  • 0:单声道(1 通道);
  • 1:立体声(2 通道)。
(3)C 字段(2 位):帧计数 Code(0~3)

标识数据包中包含的 "帧数" 及 "帧大小分配方式",是后续帧解析的关键:

  • C=0(Code 0):1 个帧;
  • C=1(Code 1):2 个帧,且两帧压缩后大小相同;
  • C=2(Code 2):2 个帧,且两帧压缩后大小不同;
  • C=3(Code 3):任意数量帧(需额外字节指定帧数)。

2. 帧打包方式:按 Code 类型分类解析

不同 Code 类型对应不同的帧数据组织方式,核心需解决 "帧大小标识" 与 "数据完整性" 问题。

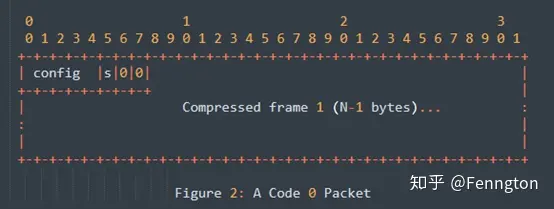

(1)Code 0:单帧包(最常用)
  • 结构:TOC 字节(1 字节) + 单帧压缩数据(N-1 字节,N 为数据包总大小);
  • 解析逻辑:无需额外长度标识,TOC 字节后所有数据均为该帧内容;
  • 示例:N=61 字节 → TOC(1 字节)+ 帧数据(60 字节),对应 20ms 帧长、24 kbit/s 单声道(24000 bit/s ÷ 50 帧 / 秒 = 480 bit / 帧 = 60 字节 / 帧)。

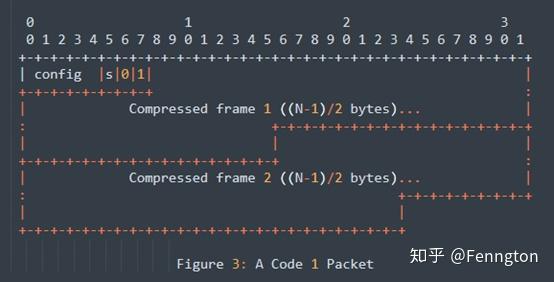

(2)Code 1:相同大小双帧包
  • 结构:TOC 字节(1 字节) + 第一帧数据((N-1)/2 字节) + 第二帧数据((N-1)/2 字节);
  • 约束条件:数据包总大小 N 需满足 "N-1 为偶数"(确保两帧大小相等);
  • 解析逻辑:将 TOC 后的数据平分为两部分,分别对应两个帧;
  • 示例:N=121 字节 → TOC(1 字节)+ 帧 1(60 字节)+ 帧 2(60 字节),对应两个 24 kbit/s 单声道帧。

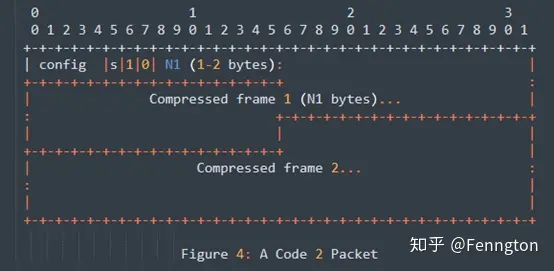

(3)Code 2:不同大小双帧包
  • 结构:TOC 字节(1 字节) + 第一帧长度标识(1~2 字节) + 第一帧数据(N1 字节) + 第二帧数据(剩余字节);
  • 长度标识规则 (关键):
    • 若长度值≤251:用 1 字节标识(值 = N1);
    • 若长度值≥252:用 2 字节标识(第一字节 = 252~255,第二字节 = B,总长度 = N1= (B×4) + 第一字节);
  • 约束条件
    • 数据包需足够长(如 2 字节 Code 2 包无效,因长度标识 + 两帧数据至少需 3 字节);
    • 第一帧长度 N1 不得超过 "总字节 - TOC 字节 - 长度标识字节";
  • 示例:N=93 字节 → TOC(1)+ 长度标识(1 字节 = 60)+ 帧 1(60)+ 帧 2(31),对应 60 字节(24 kbit/s)和 31 字节(12.4 kbit/s)的两个单声道帧。
(4)Code 3:任意帧数包(支持填充与多帧)

Code 3 是最灵活的打包方式,支持 "任意帧数" 和 "Opus 层填充",核心用于需要精确控制数据包大小的场景(如 RTP 包对齐 MTU)。

结构总览

TOC 字节(1 字节) + 帧计数字节(1 字节) + [填充长度标识(可选)] + 多帧数据(M 帧) + [填充字节(可选)]

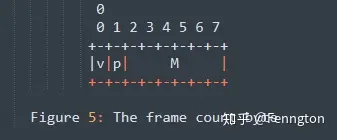

帧计数字节(1 字节):解析帧数与填充

帧计数字节的 8 位结构如下:

比特位(Bit) 7~2(6 位) 1(1 位) 0(1 位)
字段含义 M(帧数) P(填充标志) V(VBR 标志)
功能说明 0~63(实际帧数 = M,M≠0) 0 = 无填充,1 = 有填充 0=CBR,1=VBR
  • M(帧数):数据包中音频帧的数量,需满足 "总音频时长≤120ms"(如 2.5ms 帧最多 48 帧,60ms 帧最多 2 帧);
  • P(填充标志):标识是否添加 "Opus 填充"(区别于传输层填充);
  • V(VBR 标志):标识帧数据是 CBR(固定大小)还是 VBR(可变大小)。
Opus 填充机制(P=1 时启用)

填充用于 "扩展数据包大小至目标值"(如适配 MTU=1500 字节),填充字节由编码器设为 0(避免隐蔽通道),解码器可忽略填充值:

  • 填充长度标识规则
    • 若填充字节数≤254:用 1 字节标识(值 = 填充字节数);
    • 若填充字节数≥255:用多字节标识(第一字节 = 255,后续字节 B,总填充字节数 = 254 + B,需确保数据包长度足够);
  • 示例:需填充 256 字节 → 填充长度标识 = 255(1 字节)+ 0(1 字节) → 总填充字节数 = 255 + 1=256
帧数据分配(CBR vs VBR)
  • CBR 模式(V=0)
    • 总有效数据字节 = N(总包长) - 2(TOC + 帧计数字节) - 填充相关字节(P=1 时的标识 + 填充字节);
    • 每帧大小 = 总有效数据字节 / M(需为整数,否则数据包无效);
  • VBR 模式(V=1)
    • 每帧大小通过 "Code 2 的长度标识规则" 依次标识(与 Code 2 类似,但支持 M 帧);
示例

假设目标 MTU=1500 字节,需传输 4 个 20ms CBR 帧(每帧 60 字节,总数据 240 字节):

  • 数据包总大小 = 1500 字节 → 需填充 = 1500 - 2(TOC + 帧计数) - 240(数据)=1258 字节;
  • 帧计数字节:M=4(6 位 = 000100)、P=1、V=0 → 二进制 = 00010010 → 十进制 = 18;
  • 填充长度标识:1258 字节 → 1258=254 + 1004 → 需多字节标识:第一字节 = 255,第二字节 = 1004(十进制);
  • 最终结构:TOC(1)+ 帧计数(18,1)+ 填充标识(255+1004,2)+ 数据(240)+ 填充(1258) → 总 1500 字节。

四、总结

4.1 Opus 编码特点

多功能编码器

  • 支持从超低延迟的实时语音通信到高保真音乐流的编码。
  • 结合了SILK(用于语音编码)和CELT(用于高保真音乐)两种技术

动态比特率调整

  • 比特率范围:6 kbps 到 510 kbps。
  • 能够在不丢失音质的情况下调整比特率,非常适合网络条件不稳定的环境

宽频带支持

  • 采样率支持:8 kHz 到 48 kHz。
  • 通道支持:单声道、立体声,甚至多通道

低延迟

  • 延迟通常在 20 毫秒以内,非常适合实时应用

高压缩效率

  • 在低比特率下仍能提供较高音质,优于 MP3、AAC 等传统编码

4.2 Opus编码细节

灵活帧长

  • 支持 2.5ms、5ms、10ms、20ms、40ms、60ms 多种帧长,可根据 "延迟需求" 和 "音质优先级" 灵活选择(如 2.5ms 帧适合超低延迟,60ms 帧适合高音质音乐)。

多带宽模式

  • 覆盖 窄带(8kHz)、中宽带(12kHz)、宽带(16kHz)、超宽带(24kHz)、全带宽(48kHz),编码器可动态切换以适配内容与网络。

双模式智能混合

  • 语音场景:采用基于 "线性预测" 的 SILK 技术,优化人声连贯性与抗丢包能力。
  • 音乐 / 复杂音效场景:采用 "改进离散余弦变换(MDCT)" 的 CELT 技术,还原高频细节。
  • 动态切换:编码器可根据音频内容(如 "人声转音乐")自动混合两种模式。

4.3 Opus 应用场景

语音通信

  • 使用 WebRTC 的应用程序如 Google Meet、Zoom
  • VoIP(如 Skype)中使用 Opus 编码来减少延迟和提高音质

在线音乐流

  • 提供高效和高质量的音乐流媒体服务

游戏音频

  • 游戏中的实时语音通信

4.4 Opus 与其他编码格式的对比

特性 Opus MP3 AAC
比特率范围 6--510 kbps 32--320 kbps 16--512 kbps
采样率支持 8--48 kHz 16--48 kHz 8--96 kHz
延迟表现 <20 ms 中等
实时通信适用性 优秀 中等
开源 / 免版权

4.5 常见问题

1. Opus 如何适应网络波动?

通过四大机制保障:

  • 动态比特率:根据网络实时调整比特率(如弱网降为 16 kbps,网络恢复升为 96 kbps)。
  • 前向纠错(FEC):在数据包中嵌入 "前一帧冗余信息",丢包时解码器可恢复内容。
  • 丢包隐藏(PLC):丢包时通过算法生成 "伪音频帧",避免卡顿或爆音。
  • 动态带宽切换:从 "窄带(8kHz)" 到 "全频(48kHz)" 智能切换,匹配网络能力。

2. 实时通信中 Opus 带宽如何计算?

需结合三部分:

  • 基础比特率:如选择 32 kbps 编码,基础带宽为 32 kb / 秒。
  • 协议开销:RTP、UDP、IP 等传输协议的头部会占用额外带宽(如 RTP 头约占 12 字节 / 包)。
  • 采样率与声道:更高参数(如 48kHz 立体声)会增加带宽需求。

实际估算公式:

plaintext 复制代码
实际带宽 = 比特率 + 协议头部总开销

3. Opus 与 AAC-LD(低延迟 AAC)有何区别?

维度 Opus AAC-LD
延迟 5--65.2 ms 20--40 ms
比特率范围 6--510 kbps 24--128 kbps
音质 低比特率下更优 高比特率下更稳
场景 通用于语音 / 音乐实时传输 侧重高质量音频传输

4. 如何用 FFmpeg 转换 Opus 格式?

  • WAV 转 Opus
bash 复制代码
ffmpeg -i input.wav -c:a libopus output.opus
  • Opus 转 MP3
bash 复制代码
ffmpeg -i input.opus -c:a libmp3lame output.mp3
  • 指定比特率转换(如 64 kbps):
bash 复制代码
ffmpeg -i input.wav -c:a libopus -b:a 64k output.opus

5. WebRTC 如何集成 Opus?

WebRTC 原生支持 Opus,集成步骤:

  1. SDP 协商:建立连接时,通过 SDP(会话描述协议)指定 Opus 为音频编解码器。
  2. 参数配置:按需设置比特率、采样率、声道等(如视频会议可设 48 kbps、16kHz 单声道)。
  3. 实时调整:通话中根据网络状况动态修改编码参数,平衡音质与流畅度。
