基础
定义：在一个公用网络中，通过某种方式虚拟出来的一条企业内部专线。
Site-Site V（站点到站点）
场景：企业总部与分支机构，企业与合作伙伴
分类：GRE，IPSec ，厂商私有vpn协议
Access V（远程访问）
场景：出差员工访问企业内部资源，移动用户访问企业内部
分类：IPSec，PPTP，L2TP+IPSec，SSL V，厂商私有vpn协议
IPsec V
完善V要求
一种设计完善的vpn就得解决私网IP数据的安全性即四方面：
- 身份认证
- 机密性
- 完整性
- 防重放攻击
基于四方面：
身份认证：
设备身份认证： Pre-Shared Keys （预共享 key 认证）、 RSA 签名认证
用户身份认证 ： 短信 、 usb-key 、 用户名和密码等
机密性：加密算法对称密钥算法：加密方与解密方采用相同的密钥，用于加密用户数据
DES，3DES，AES
非对称密钥算法：加密方通过对端的公钥加密数据，解密方通过自己的私钥解密数据，用于密钥交换和数字签名
RSA，DH
完整性：HASH/散列算法
MD5算法，SHA-1/-2/-3算法
防重放攻击主要靠 IPSec 的序列号（Sequence Number）机制 + 滑动窗口（Sliding Window） 来实现，具体由 AH 和 ESP 协议 完成
IPSec协议
两种协议：

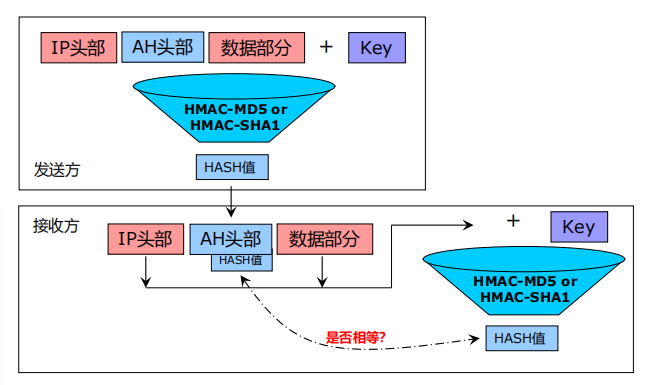

- AH协议：完整性，防重放
- ESP协议：完整性，数据加密，防重放
两种模式：
- 传输模式（Transport Mode）
- 隧道模式（Tunnel Mode）
AH传输模式

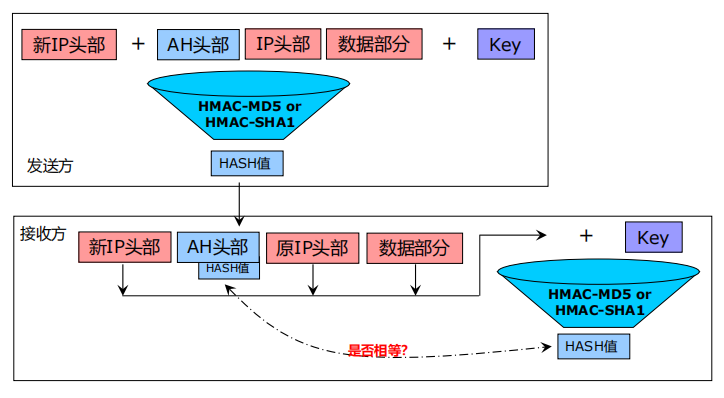

AH隧道模式

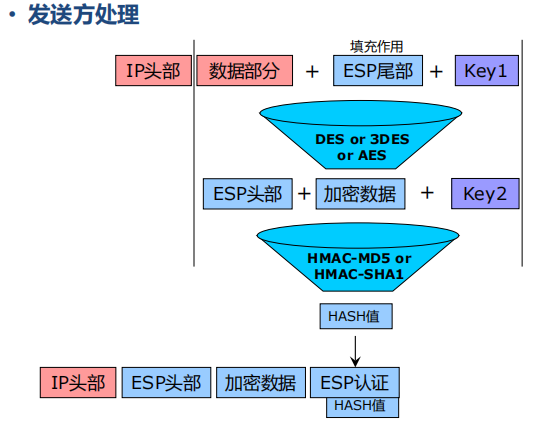

ESP传输模式

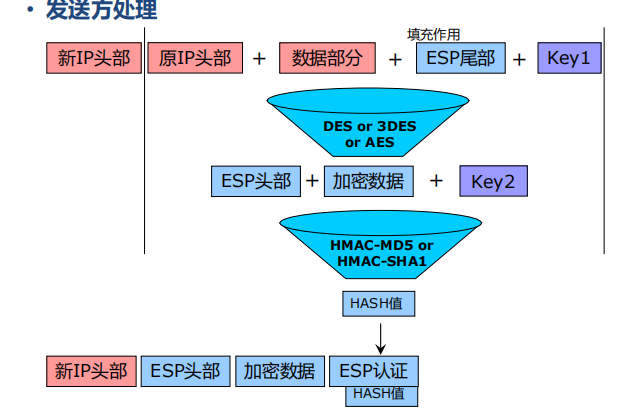

ESP隧道模式

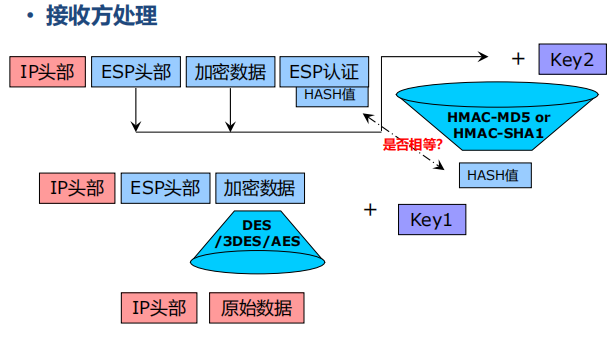

接收方处理过程相反
对比
IKE协议原理
如何选择共同的算法和密钥，选择AH 还是 ESP，本地如何区分与不同设备之间的保护策略，为了解决这些问题，就需要一个规定来统一，SA就产生了。
SA如何产生？
1.手工配置
人工密钥协商：SA的内容由管理员手工指定、手工维护。
手工维护容易出错，而且手工建立的SA没有生存周期限制，永不过期，除非手工删除，因此有安全隐患，在项目中几乎不会使用。
2.IKE自动管理
SA的自动建立、动态维护和删除是通过IKE进行的。而且SA有生命期。如果安全策略要求建立安全、保密的连接，但又不存在与该连接相应的SA，IPSec会立刻启动IKE来协商SA。
IKE概述
用于动态建立SA。属于一种混合型协议，使用UDP协议，端口号500。
IKE、SA、IPsec、ISAKMP关系
- IKE 是"谈判和生成 SA 的工具"。
- ISAKMP是谈判框架，定义了"怎么谈"，相当于搭好谈判桌
- SA 是"谈判结果、供 IPSec 使用的具体参数"。
- IPSec 是"利用这些 SA 对流量进行加密/认证的整套机制"。
组成成分
IKE = ISAKMP的框架 + Oakley的模式 + SKEME的机制
1.ISAKMP - 建筑的框架和蓝图 (RFC 2408)
角色 ：定义了SA协商过程的通用框架 、数据包格式 和状态转换流程。
关键点：
- 它规定了"如何交谈"（消息怎么封装、怎么交换）。
- 它规定了"谈什么"（协商、建立、修改、删除SA）。
但它本身不定义具体的加密算法或密钥生成方法，这使得它可以被不同的密钥交换方案使用。
2.Oakley - 建筑的具体施工模式之一
角色 ：定义了多种密钥交换模式（如野蛮模式、主模式等）。
关键点：它详细说明了如何通过一系列消息来回，最终让双方生成相同的共享密钥。它提供了模式的多样性。
3.SKEME - 建筑的另一种施工技术
角色 ：提供了另一种密钥交换机制，特点是支持快速密钥更新 和基于公钥加密的认证。
关键点：它贡献了如何利用公钥技术来验证对方身份的思想。
两个阶段
两个IPSec实体之间的IKE协商分为两个阶段
第一阶段：建立ISAKMP SA（也可称为IKE SA）
两种模式：

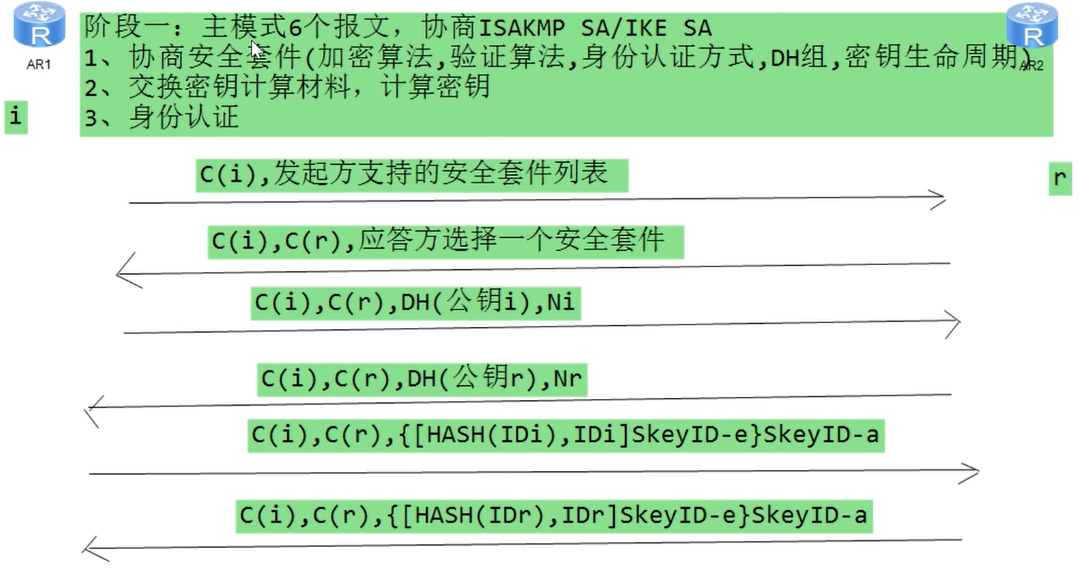

- 主模式（main mode）：6条ISAKMP消息交互

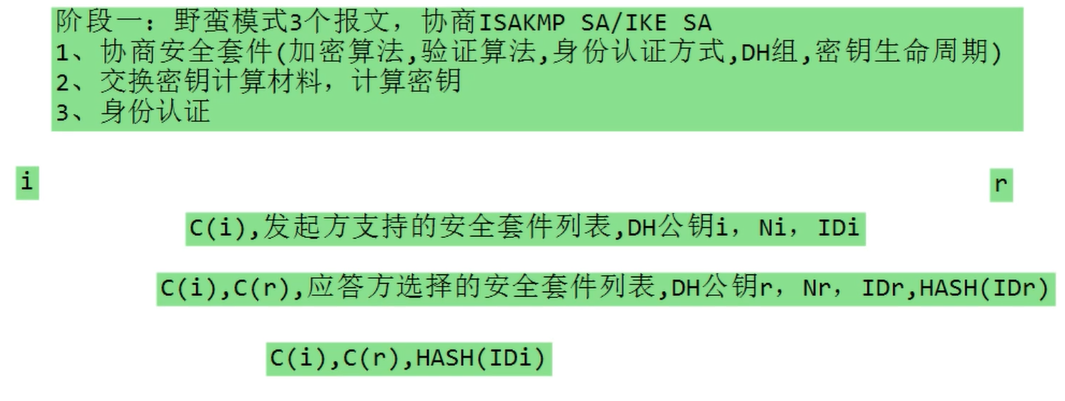

- 野蛮模式（aggressive mode）：3条ISAKMP消息交互
目的：ISAKMP SA是为第二阶段的ISKMP消息提供安全保护
第二阶段：建立IPSec SA
一种模式： 快速模式（quick mode）:3条ISAKMP消息交互
目的：IPSec SA是为IP数据提供安全保护，即前面概念中介绍的SA，ISAKMP SA可以用来保护多个第二阶段IPSec SA协商的通信过程

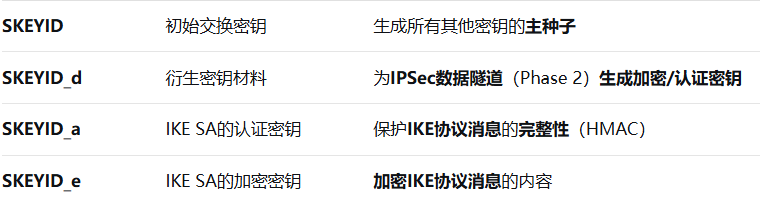

四个密钥
SSL V
SSL是工作在TCP层之上的加密协议。
SSL协议采用C/S架构。
SSL服务器端使用TCP协议的443号端口提供SSL服务。
协议握手过程：HTTPS=HTTP+SSL
接入方式
Web接入
实现原理：对返回Web页面中的URL进行改写，使得远程用户在公网上可以访问到私网中的URL。
TCP接入
实现原理：在远程主机上安装一个V客户端，以代理方式与SSL V网关建立SSL连接，SSL V网关再以代理方式与服务器端建立TCP连接。
IP接入
实现原理：在远程主机上安装一个虚拟网卡，配上内网的IP地址和可以访问内网的路由。远程主机与内网服务器之间传送的数据报文通过路由进行IP层的转发。
身份认证
**本地认证：**用户的帐号和密码保存在网关本地的数据库中，由网关独立地对用户身份进行认证。
**外部认证：**用户的帐号和密码保存在外部服务器上。在接收到用户提交的帐号和密码后，网关将其交给外部服务器进行验证。网关根据服务器返回的验证结果决定是否允许用户登录SSL V。
部署方式

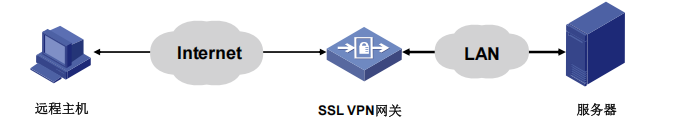

双臂模式
**特点：**网关跨接在内网和外网之间。
**优点：**网关可以全面地保护内网，对内外网之间的所有的通讯数据进行管理和控制。
**缺点：**网关成为整个内网出口的性能瓶颈；网关的可靠性也关系到整个内网访问外网通讯的稳定性。

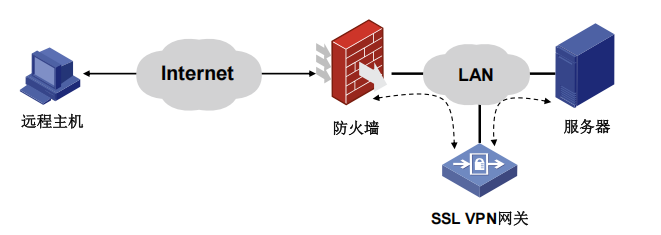

单臂模式
**特点：**网关设备部署于内网，代理远程主机对内网服务器的访问。
**优点：**网关的处理能力不会成为整个内网访问外网的性能瓶颈，网关的临时故障也不会影响到整个内网对外网的访问。
**缺点：**网关设备不能全面地保护内部网络，只能对部分网络流量进行管理和控制。
