11. Android <卡顿十一>深入ASM与Transform进行插桩，手写微信Matrix插件,打造自己的Matrix工具（卡顿进阶）

ASM,Transfer，自定义插件，要先对Gradle知识，它的生命周期有所了解才行！

可以先看我之前的Arounter自定义插件，还有微信Matrix源码插桩

5. Android 组件化五(演变升级) 从蜗牛编译到秒级构建：组件化如何让工程效率飙升300%你是否还在为修改一行 - 掘金

10. Android <卡顿十>高度封装Matrix卡顿, 修改Matrix源码和发布自己的插件在集成Matrix的时 - 掘金

1.微信Matrix插桩原理，源码分析

1.1 插件的结构

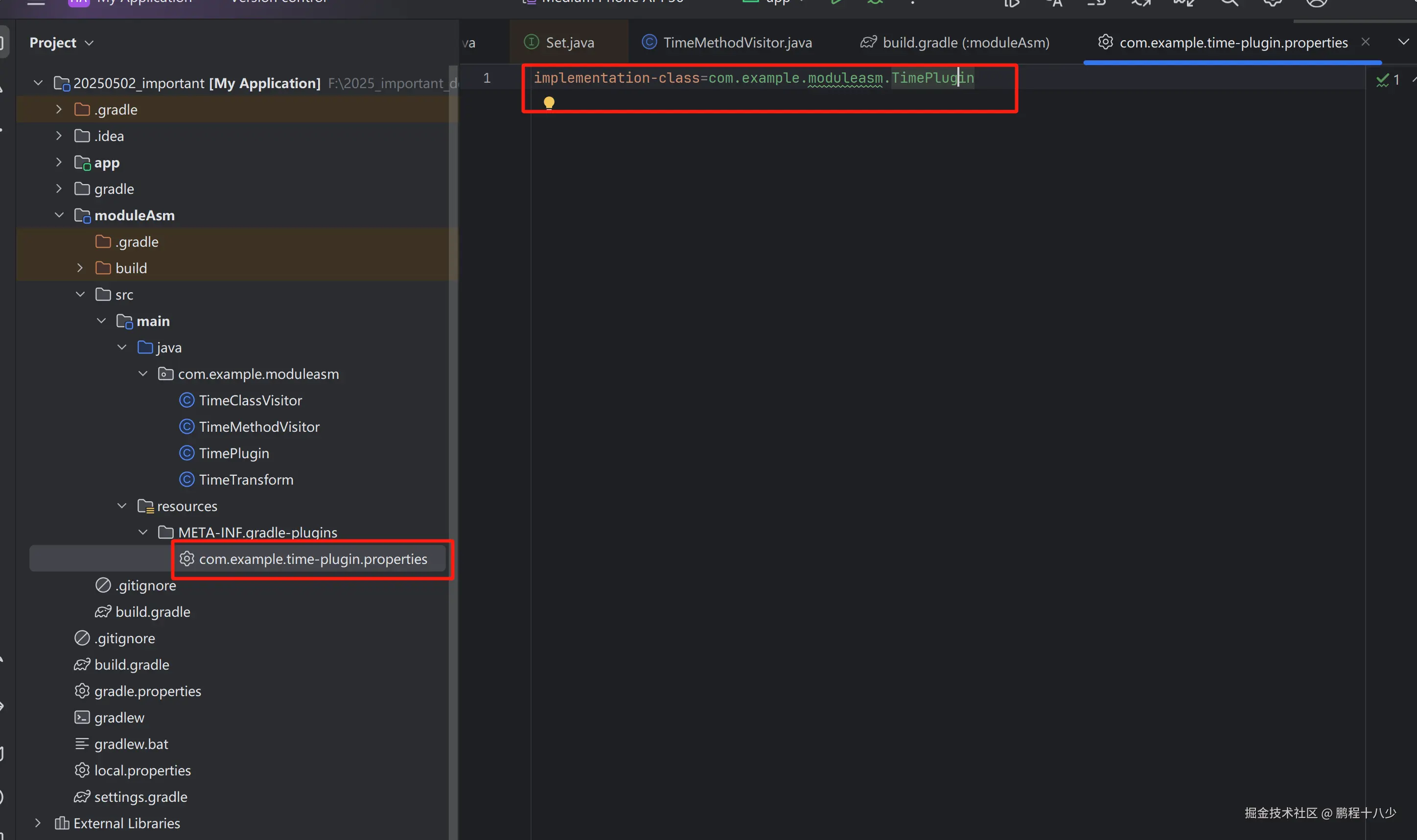

在源码中找到matrix-gradle-plugin这个模块，找到插件的入口。 resources/META-INF/gradle-plugins/com.tencent.matrix-plugin.properties

ini 复制代码

implementation-class=com.tencent.matrix.plugin.MatrixPlugin

Matrix-android 里面的matrix-gradle-plugin matrix-gradle-plugin 的源码进行一个深入的分析。这个插件是 Matrix-Android 实现"编译期插桩"的核心，它负责在 Android 应用的编译过程中修改字节码。

插件的核心内容在于TraceMethodAdapter中的三项操作：

在符合条件的方法入口插入AppMethodBeat.i()
在符合条件的方法出口插入AppMethodBeat.o()
在Activity的onWindowFocusChanged方法中插入AppMethodBeat.at()

在编译期间，除被排除掉的方法外，大量方法的入口和出口处被插入了AppMethodBeat的方法，意在能通过这两个方法计算出方法执行的耗时，于是，每一个方法执行的耗时情况就清晰的展现在我们开发者眼前，借助这些数据才能更好的发现卡顿问题的原因。

1.1.1 插件应用 (`MatrixPlugin.apply`)

当你在项目的 build.gradle 中写下 apply plugin: 'com.tencent.matrix-plugin' 时，MatrixPlugin.apply(project) 方法被调用。

主要工作：

检查环境：确认当前插件是否被应用在 Android Application 或 Library 项目中。
创建配置扩展 ：通过 project.extensions.create('matrix', MatrixExtension)，这使得你可以在 build.gradle 中使用 matrix { ... } 来配置插件。
注册自定义 Transform ：这是最关键的一步。通过 project.android.registerTransform(...) 方法，将 MatrixTraceTransform 注册到 Android 构建流程中。此时，插件就成功"挂载"到了构建流程上。
注册其他任务：可能会注册一些用于处理资源、清单文件等的辅助任务。

1.1.2 配置扩展 (`MatrixExtension`)

这个类定义了你熟悉的配置结构：

ini 复制代码

matrix {
    trace {
        enable = true
        baseMethodMapFile = "${project.buildDir}/matrix_output/Debug.methodmap"
        blackListFile = "${project.projectDir}/matrixtrace/blackMethodList.txt"
        // ... 其他配置
    }
    removeUnusedResources {
        enable = true
        // ... 其他配置
    }
    // ... 其他功能配置
}

MatrixTraceTransform 在执行时会读取这些配置来决定插桩的行为。

1.1.3 字节码转换核心 (`MatrixTraceTransform`)

MatrixTraceTransform 继承自 com.android.build.api.transform.Transform，它重写了几个关键方法来实现字节码处理。

transform(transformInvocation: TransformInvocation) 方法流程：

这是 Transform 的核心入口。它的处理逻辑可以概括为以下几步：

检查是否启用/是否需要执行 ：读取 MatrixExtension 中的配置，检查插桩功能是否被启用。如果未启用，则直接 return，跳过所有处理，避免不必要的性能开销。
收集输入文件：
- 遍历所有输入 ：transformInvocation.inputs 包含了所有的输入内容，分为 目录输入 (DirectoryInput) 和 JAR 输入 (JarInput)。
- 目录输入 ：通常是项目的源码编译后的 .class 文件目录。
- JAR 输入 ：项目所依赖的本地或远程库（.jar 或 .aar 中的 .class 文件）。
处理增量编译：
- 检查 transformInvocation.isIncremental()。如果是增量编译，则只处理发生变化（Status.ADDED, Status.CHANGED）的文件，而跳过状态为 Status.REMOVED 或 Status.NOTCHANGED 的文件。这是优化构建速度的关键。
遍历和处理每个 Class 文件：
- 这是一个双重循环：外层循环遍历每个 Input，内层循环遍历每个 Input 中的每个 .class 文件。
- 关键决策 ：对于遇到的每一个 .class 文件，需要根据配置决定是否要处理它。
  - 是否在包名白名单内？ (如 com.sample.app)
  - 是否在黑名单内？ (如 android.support.*, com.tencent.matrix.*)
  - 是否要忽略的类？ (如 R文件、BuildConfig文件、Lambda表达式等)
- 这个过滤逻辑通常封装在 MatrixTrace 之类的类中。
字节码修改 (ASM 操作) ：
- 对于需要插桩的 .class 文件，使用 FileInputStream 读取其字节数据。
- 创建一个 ClassReader 来解析字节码。
- 创建一个 ClassWriter (通常使用 ClassWriter.COMPUTE_FRAMES 模式，让 ASM 自动计算栈帧，更安全)。
- 创建一个自定义的 ClassVisitor (例如 TraceClassAdapter)，并包裹 ClassWriter。这个自定义的 ClassVisitor 是 ASM 操作的核心。
- 调用 ClassReader.accept(ClassVisitor, parsingOptions)，开始访问解析类的所有部分（注解、字段、方法等）。
- 方法级访问 ：当访问到方法时，自定义的 ClassVisitor 会创建一个自定义的 MethodVisitor (例如 TraceMethodAdapter)。在这个 MethodVisitor 中：
  - 在 visitCode() 方法中（代表方法体开始），插入记录方法开始时间的代码（如调用 AppMethodBeat.i(methodId)）。
  - 在 visitInsn(opcode) 方法中，当遇到 RETURN, IRETURN, ATHROW 等方法返回指令时，插入记录方法结束时间的代码（如调用 AppMethodBeat.o(methodId)）。
  - 这些"桩代码"是通过 ASM 的 visitMethodInsn(), visitLdcInsn() 等指令一步步"编织"进去的。
- 访问结束后，ClassWriter.toByteArray() 会返回修改后的新字节码。
输出文件：
- 将修改后的新字节码（byte[]）写入到 transformInvocation.outputProvider 指定的目标位置。这个位置后的后续编译步骤（如 dex 打包）会使用这些已经被修改过的文件。

1.1.4. 关键技术与设计模式

Transform API ：Android Gradle Plugin 提供的标准扩展点，允许第三方插件在 .class -> .dex 的过程中修改字节码。
ASM ：一个轻量级但功能强大的 Java 字节码操作和分析框架。它提供了基于 Visitor 模式的 API (ClassVisitor, MethodVisitor)，使得遍历和修改字节码变得非常清晰。
增量编译：为了性能考量，插件必须很好地支持增量编译，避免每次构建都处理所有文件。
职责分离：
- MatrixPlugin 负责插件生命周期和注册。
- MatrixExtension 负责配置管理。
- MatrixTraceTransform 负责构建流程集成和文件IO。
- MatrixTrace (或其他类似类) 负责核心的插桩逻辑和 ASM 操作。

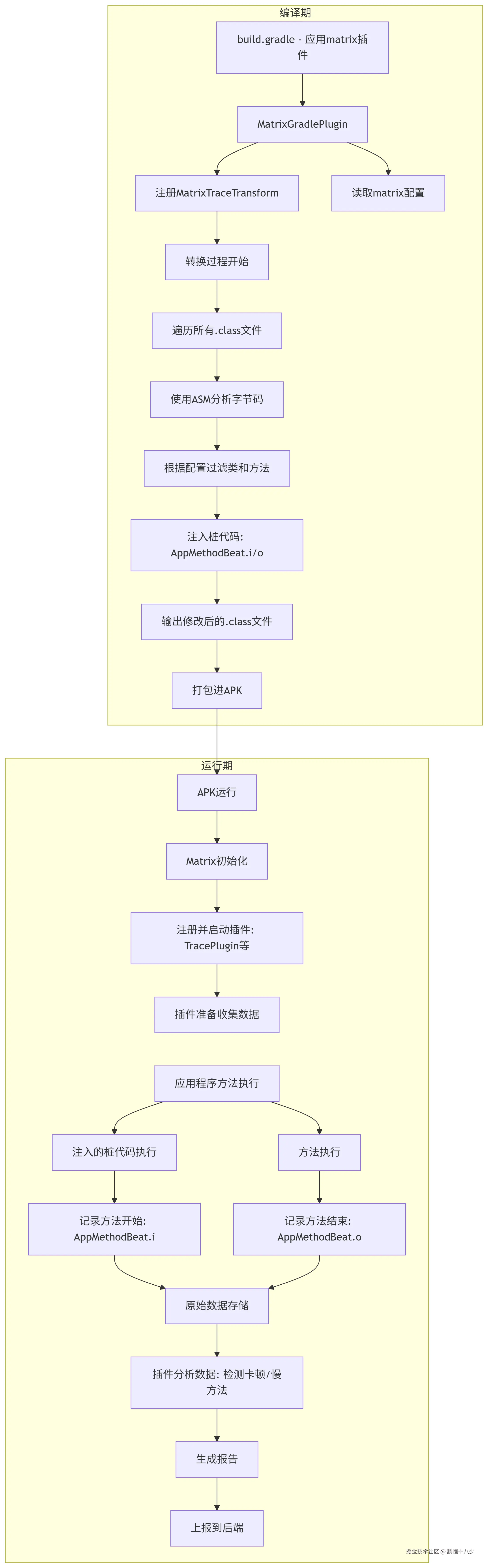

1.2 Matrix 获取方法堆栈的完整流程

整个过程分为编译期 和运行期两个阶段，完美衔接：

阶段一：编译期 (Preparation)

插桩：matrix-gradle-plugin 使用 ASM 在所有方法入口插入 AppMethodBeat.i(methodId)，在所有方法出口（包括正常 return 和异常 throw）插入 AppMethodBeat.o(methodId)。
生成映射表 ：在插桩的同时，插件会收集所有被插桩方法的签名信息 （如 com/tencent/sample/MyActivity->onCreate(Landroid/os/Bundle;)V）并为它们分配一个唯一的数字 ID (如 10001)。
输出文件 ：插件将这个 方法ID -> 方法签名 的映射关系生成一个 JSON 文件（如 methodmap.json），并将其放在 Assets 目录或固定路径下，随 APK 一起发布。

Method ID	Method Signature
10001	`com/tencent/sample/MyActivity->onCreate(Landroid/os/Bundle;)V`
10002	`com/tencent/sample/MyActivity->onClick(Landroid/view/View;)V`
...	...

阶段二：运行期 (Execution & Analysis)

数据采集：
- 当应用运行时，被插桩的方法开始执行。
- 方法开始时，执行 AppMethodBeat.i(10001)，记录：[时间戳t1, 事件: Enter, ID:10001]
- 方法结束时，执行 AppMethodBeat.o(10001)，记录：[时间戳t2, 事件: Exit, ID:10001]
- AppMethodBeat 内部使用一个巨大的环形数组 （long[]）来按顺序存储这些记录。每条记录用一个 long 值表示，其中高位代表时间戳，低位代表方法ID和事件类型（进入/退出）。这种设计极其高效，避免了对象创建和GC。
检测卡顿/慢方法：
- Matrix 的监控主线程的loop,然后超过700ms,去检查 AppMethodBeat 中记录的数据。
- 它通过分析连续的事件，可以计算出每个方法的执行耗时（t2 - t1）。
- 如果发现某个方法的执行时间超过了预设的阈值（如 500ms 用于卡顿，100ms 用于慢方法），就会被判定为有问题的方法。
还原堆栈（关键步骤！） ：
- 当发现一个耗时方法时，Monitor 线程只知道它的 methodId （例如 10001）和开始/结束时间 （t1, t2）。
- 为了得到可读的堆栈，它需要：

  a. 查找映射表 ：根据 methodId=10001，去内存中加载的 methodmap.json 数据里查找，得到完整的方法签名 com/tencent/sample/MyActivity->onCreate(...)。

  b. 还原调用链 ：光有一个方法名还不够，我们需要知道是谁调用了它。AppMethodBeat 的环形数组里按时间顺序存储了所有方法的进出记录。分析器可以根据 t1 和 t2 这个时间范围，回溯出在这段时间内所有"进入但尚未退出"的方法。
  - 这其实就是当时完整的调用栈。
  - 例如，在 t1 时刻，如果栈内还有 [10000, 10002]，那么最终的调用栈就是：
    scss 复制代码
```
10002 (调用者B)
10000 (调用者A)
10001 (当前耗时方法) <- 我们找到的这个
```
  c. 翻译堆栈 ：最后，将回溯得到的这一系列 methodId (如 [10002, 10000, 10001]) 全部通过映射表 翻译成对应的方法签名，就得到了一个完全可读的、包含调用关系的方法堆栈。

less 复制代码

// 最终上报的堆栈信息可能是这样的：
at com.tencent.sample.CallerA.doSomething(CallerA.java:100)  // methodId 10000
at com.tencent.sample.CallerB.invokeTask(CallerB.java:200)   // methodId 10002
at com.tencent.sample.MyActivity.onCreate(MyActivity.java:50) // methodId 10001 (耗时700ms)

`AppMethodBeat` 的角色

在正确的流程中，AppMethodBeat 的角色依然不变：

它仍然是一个被动的、高性能的数据记录器。它默默地、持续地记录所有被插桩方法的执行痕迹，形成一个"方法执行时间线"。
它不负责主动判断卡顿 。判断卡顿是 LooperMonitor 的职责。
它是一个"黑匣子" 。当"事故"（卡顿）发生时，调查员（LooperMonitor 的回调分析逻辑）会根据"事故发生时间"去读取黑匣子里的数据，还原事故现场（调用栈）。

EvilMethodTracer

插桩相关的：

traceExtension和removeUnusedResourcesExtension对应的正是build.gradle中的配置

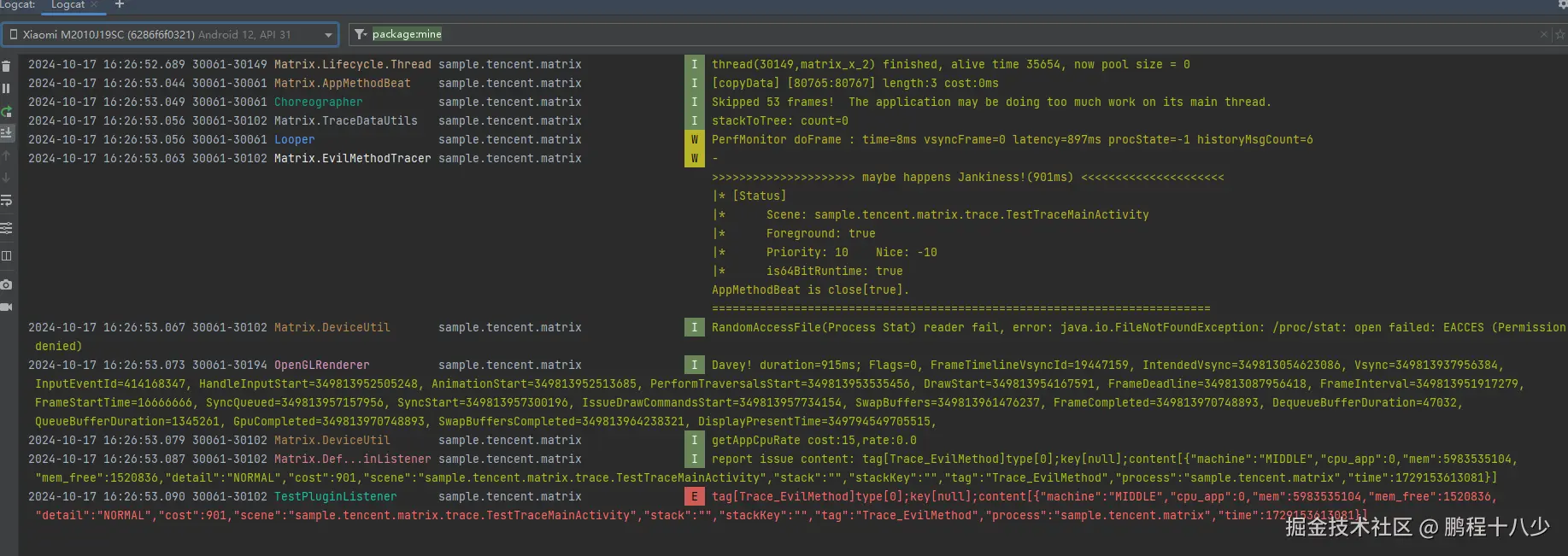

2.要显示的效果

每个方法前面和后面添加时间搓，结束的时候计算时间差值

需要插入的内容：主要就是2行

long startTime = System.currentTimeMillis()// --------> AppMethodBeat.i(methodId)

long endTime = System.currentTimeMillis();// -------->AppMethodBeat.o(methodId)

csharp 复制代码

 /**
     * 执行方法并统计执行时间
     * @param methodName 方法名称（用于标识和输出）
     * @param methodToExecute 要执行的方法（使用Lambda表达式或方法引用）
     */
    public static void executeWithTiming(String methodName, Runnable methodToExecute) {
        // 记录开始时间
        long startTime = System.currentTimeMillis(); // 需要插入的方法
        System.out.println("[" + methodName + "] 开始执行，时间戳: " + startTime);// 需要插入的方法

        try {
            // 执行目标方法
            methodToExecute.run();
        } finally {
            // 记录结束时间并计算耗时
            long endTime = System.currentTimeMillis();// 需要插入的方法
            long duration = endTime - startTime;// 需要插入的方法

            System.out.println("[" + methodName + "] 结束执行，时间戳: " + endTime);// 需要插入的方法
            System.out.println("[" + methodName + "] 执行耗时: " + duration + "ms");
        }
    }

3.手写Matrix插件

scss 复制代码

┌─────────────────────────────────────────────────────────────────────────────┐
│                           TimePlugin ASM 架构图                             │
├─────────────────────────────────────────────────────────────────────────────┤
│                                                                             │
│  ┌─────────────────┐    注册       ┌─────────────────────────────────────┐  │
│  │   TimePlugin    │ ────────────► │        TimeTransform                │  │
│  │ (Gradle Plugin) │               │      (Android Transform)            │  │
│  └─────────────────┘               └─────────────────────────────────────┘  │
│         │                                      │                            │
│         │应用插件                              │处理Class文件               │
│         ▼                                      ▼                            │
│  ┌─────────────────┐               ┌─────────────────────────────────────┐  │
│  │  Android Project│               │        TimeClassVisitor              │  │
│  │ (使用插件项目)   │               │      (ASM Class Visitor)            │  │
│  └─────────────────┘               └─────────────────────────────────────┘  │
│                                                      │                      │
│                                                      │访问方法              │
│                                                      ▼                      │
│                                       ┌─────────────────────────────────────┐│
│                                       │        TimeMethodVisitor            ││
│                                       │      (ASM Method Visitor)           ││
│                                       └─────────────────────────────────────┘│
│                                                      │                      │
│                                                      │插入字节码            │
│                                                      ▼                      │
│                                       ┌─────────────────────────────────────┐│
│                                       │          MethodTimer                ││
│                                       │    (运行时时间统计工具类)           ││
│                                       └─────────────────────────────────────┘│
│                                                      │                      │
│                                                      │输出日志              │
│                                                      ▼                      │
│                                       ┌─────────────────────────────────────┐│
│                                       │          Android Log                ││
│                                       │        (系统日志输出)               ││
│                                       └─────────────────────────────────────┘│
│                                                                             │
└─────────────────────────────────────────────────────────────────────────────┘

Android ASM 插桩插件开发与调试指南

针对您的问题，我整理了完整的解决方案，包括插件开发、调试技巧和常见错误处理。

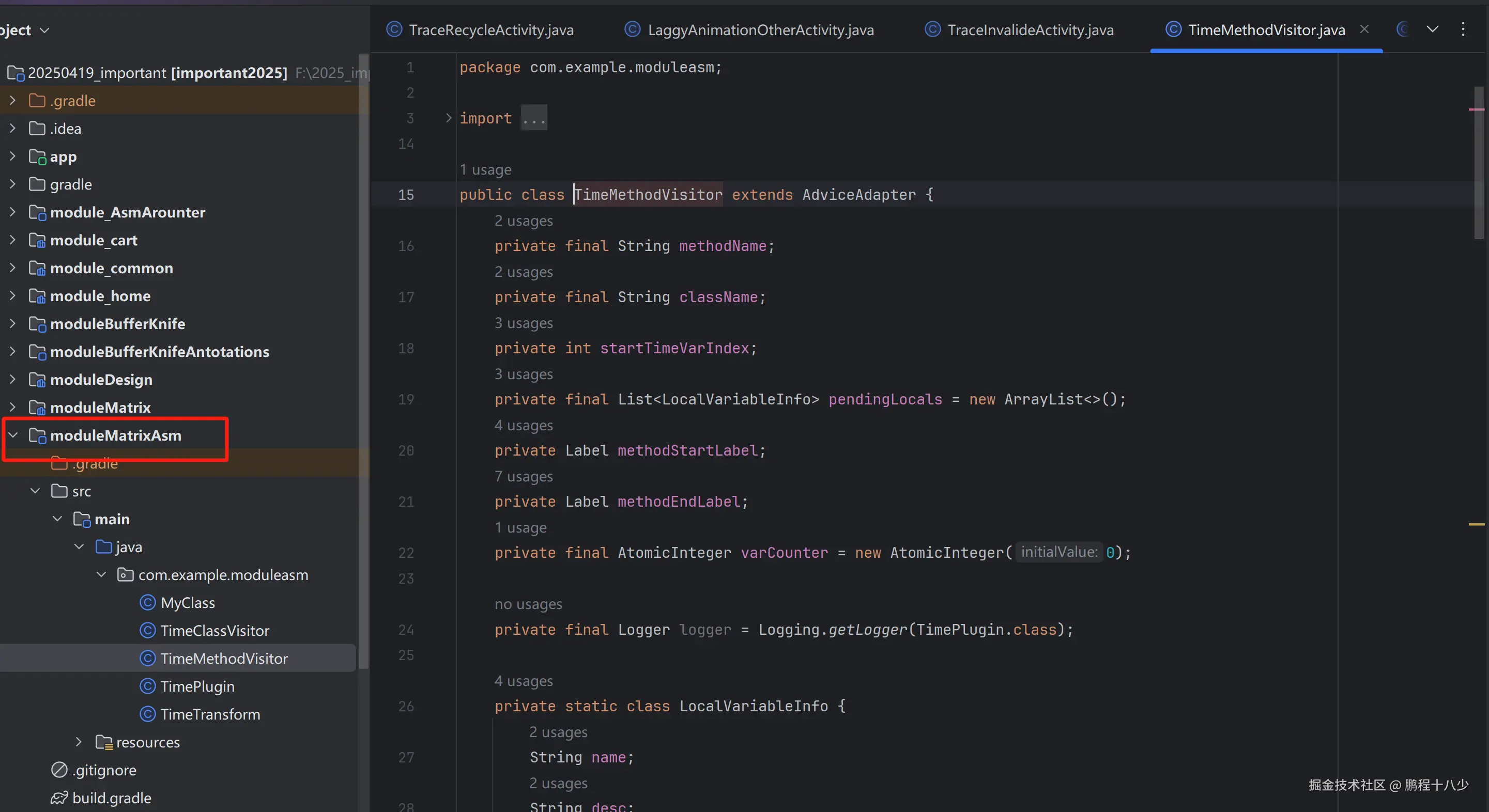

3.1. 创建 ASM 插件模块

插件 build.gradle 配置

groovy 复制代码

plugins {
    id 'java-library'
    id 'maven-publish'
    id 'java-gradle-plugin' // 必须添加这个插件
}

group = 'com.example.asmplugin'  // 合法的 groupId
version = '1.0.0'

repositories {
    google()
    mavenCentral()
}

dependencies {
    implementation gradleApi()
    implementation 'org.ow2.asm:asm:9.4' // 使用最新稳定版 ASM
    implementation 'org.ow2.asm:asm-commons:9.4'
    implementation 'com.android.tools.build:gradle:7.4.2' // 与项目 Gradle 版本一致
}

java {
    sourceCompatibility JavaVersion.VERSION_1_8
    targetCompatibility JavaVersion.VERSION_1_8
}

gradlePlugin {
    plugins {
        timeMethodPlugin {
            id = 'com.example.time-plugin'
            implementationClass = 'com.example.moduleasm.TimePlugin'
        }
    }
}

publishing {
    publications {
        maven(MavenPublication) {
            groupId = 'com.example.asmplugin'
            artifactId = 'asm-plugin'
            version = '1.0.0'
            from components.java
        }
    }
    repositories {
        mavenLocal()
    }
}

3.2. 插件核心代码实现（特别要注意不同的版本，API都不一样）

Plugin

3.2.1 TimePlugin.java

职责: 插件入口，注册 Transform 到 Android 构建流程
关键功能:
- 应用插件时初始化
- 创建排除列表（过滤系统类和不需插桩的类）
- 注册 TimeTransform
- 配置 MultiDex 支持

java 复制代码

package com.example.moduleasm;

import com.android.build.gradle.AppExtension;
import org.gradle.api.Plugin;
import org.gradle.api.Project;
import org.gradle.api.logging.Logger;
import org.gradle.api.logging.Logging;

import java.util.Arrays;
import java.util.HashSet;
import java.util.Set;

public class TimePlugin implements Plugin<Project> {
    private final Logger logger = Logging.getLogger(TimePlugin.class);

    @Override
    public void apply(Project project) {
        logger.lifecycle("⏳ [TimePlugin] 初始化开始");

        // 确保是 Android 项目
        if (!project.getPlugins().hasPlugin("com.android.application")) {
            throw new IllegalStateException("必须应用 'com.android.application' 插件");
        }

        // 创建排除列表
        Set<String> excludeList = createExcludeList();
        logger.lifecycle("排除列表: " + excludeList);

        // 注册 Transform
        AppExtension android = project.getExtensions().getByType(AppExtension.class);
        android.registerTransform(new TimeTransform(project, excludeList));

        logger.lifecycle("✅ [TimePlugin] 初始化完成");
    }

    private Set<String> createExcludeList() {
        return new HashSet<>(Arrays.asList(
            "android/", "androidx/", "kotlin/", "com/google/",
            "javax/", "org/", "com/example/BuildConfig",
            "com/example/R", "androidx/multidex/", "java/"
        ));
    }
}

3.2.2 TimeTransform.java

Transform

职责: 处理编译过程中的 Class 文件转换
关键功能:
- 实现 Android Transform API
- 遍历所有输入的 Class 和 Jar 文件
- 调用 ASM Visitor 处理每个 Class 文件
- 处理增量编译（如果支持）

java 复制代码

package com.example.moduleasm;

import com.android.build.api.transform.*;
import com.android.build.gradle.internal.pipeline.TransformManager;
import org.apache.commons.io.FileUtils;
import org.gradle.api.Project;
import org.gradle.api.logging.Logger;
import org.gradle.api.logging.Logging;
import org.objectweb.asm.ClassReader;
import org.objectweb.asm.ClassWriter;

import java.io.File;
import java.io.IOException;
import java.util.Collection;
import java.util.Set;

public class TimeTransform extends Transform {
    private final Project project;
    private final Set<String> excludeList;
    private final Logger logger = Logging.getLogger(TimeTransform.class);

    public TimeTransform(Project project, Set<String> excludeList) {
        this.project = project;
        this.excludeList = excludeList;
    }

    @Override
    public String getName() {
        return "TimeTransform";
    }

    @Override
    public Set<QualifiedContent.ContentType> getInputTypes() {
        return TransformManager.CONTENT_CLASS;
    }

    @Override
    public Set<? super QualifiedContent.Scope> getScopes() {
        return TransformManager.SCOPE_FULL_PROJECT;
    }

    @Override
    public boolean isIncremental() {
        return false;
    }

    @Override
    public void transform(TransformInvocation invocation) throws IOException {
        logger.lifecycle("🛠️ [TimeTransform] 开始处理...");

        for (TransformInput input : invocation.getInputs()) {
            for (DirectoryInput dirInput : input.getDirectoryInputs()) {
                processDirectory(dirInput.getFile(), invocation.getOutputProvider());
            }

            for (JarInput jarInput : input.getJarInputs()) {
                processJar(jarInput.getFile(), invocation.getOutputProvider());
            }
        }

        logger.lifecycle("✅ [TimeTransform] 处理完成");
    }

    private void processDirectory(File inputDir, TransformOutputProvider outputProvider) throws IOException {
        File outputDir = outputProvider.getContentLocation(
            inputDir.getName(), getInputTypes(), getScopes(), Format.DIRECTORY
        );

        FileUtils.copyDirectory(inputDir, outputDir);

        Collection<File> classFiles = FileUtils.listFiles(outputDir, new String[]{"class"}, true);
        logger.lifecycle("处理目录: {}, 找到 {} 个 class 文件", inputDir, classFiles.size());

        for (File file : classFiles) {
            if (shouldSkip(file)) {
                logger.debug("跳过排除文件: {}", file.getAbsolutePath());
                continue;
            }

            try {
                byte[] bytes = FileUtils.readFileToByteArray(file);
                byte[] modified = modifyClass(bytes);
                FileUtils.writeByteArrayToFile(file, modified);
                logger.debug("已处理: {}", file.getName());
            } catch (Exception e) {
                logger.error("处理文件失败: " + file.getAbsolutePath(), e);
            }
        }
    }

    private void processJar(File inputJar, TransformOutputProvider outputProvider) throws IOException {
        File outputJar = outputProvider.getContentLocation(
            inputJar.getName(), getInputTypes(), getScopes(), Format.JAR
        );
        FileUtils.copyFile(inputJar, outputJar);
    }

    private boolean shouldSkip(File classFile) {
        String path = classFile.getAbsolutePath().replace(File.separatorChar, '/');

        for (String exclude : excludeList) {
            if (path.contains(exclude)) {
                return true;
            }
        }

        return path.endsWith("/R.class") ||
               path.endsWith("/BuildConfig.class") ||
               path.contains("androidx/multidex/");
    }

    private byte[] modifyClass(byte[] original) {
        try {
            ClassReader reader = new ClassReader(original);
            ClassWriter writer = new ClassWriter(reader, ClassWriter.COMPUTE_MAXS);
            TimeClassVisitor visitor = new TimeClassVisitor(writer);
            reader.accept(visitor, ClassReader.EXPAND_FRAMES);
            return writer.toByteArray();
        } catch (Exception e) {
            logger.error("修改类失败", e);
            return original;
        }
    }
}

3.2.3 TimeClassVisitor.java

职责: 访问类结构，筛选需要插桩的方法
关键功能:
- 实现 ASM ClassVisitor
- 过滤不需要插桩的类（系统类、特定包等）
- 识别并跳过特定方法（构造函数、静态块等）
- 创建 TimeMethodVisitor 处理每个方法

java 复制代码

package com.example.moduleasm;

import org.gradle.api.logging.Logger;
import org.gradle.api.logging.Logging;
import org.objectweb.asm.ClassVisitor;
import org.objectweb.asm.MethodVisitor;
import org.objectweb.asm.Opcodes;

import java.util.Arrays;
import java.util.HashSet;
import java.util.Set;

public class TimeClassVisitor extends ClassVisitor {
    private String className;
    private final Logger logger = Logging.getLogger(TimeClassVisitor.class);

    // 需要完全跳过的类名单
    private static final Set<String> FULLY_EXCLUDED_CLASSES = new HashSet<>(Arrays.asList(
        "android/", "androidx/", "java/", "javax/", "kotlin/",
        "org/", "com/google/", "com/example/BuildConfig"
    ));

    public TimeClassVisitor(ClassVisitor classVisitor) {
        super(Opcodes.ASM9, classVisitor);
    }

    @Override
    public void visit(int version, int access, String name,
                     String signature, String superName, String[] interfaces) {
        this.className = name;
        super.visit(version, access, name, signature, superName, interfaces);
    }

    @Override
    public MethodVisitor visitMethod(int access, String name, String descriptor,
                                    String signature, String[] exceptions) {
        MethodVisitor mv = super.visitMethod(access, name, descriptor, signature, exceptions);

        if (shouldFullySkipClass(className) || shouldSkipMethod(access, name, descriptor)) {
            return mv;
        }

        logger.lifecycle("处理方法: {}.{}", className, name);
        return new TimeMethodVisitor(mv, className, name, descriptor, access);
    }

    private boolean shouldFullySkipClass(String className) {
        for (String excluded : FULLY_EXCLUDED_CLASSES) {
            if (className.startsWith(excluded)) {
                return true;
            }
        }
        return false;
    }

    private boolean shouldSkipMethod(int access, String methodName, String descriptor) {
        // 跳过构造方法和静态初始化块
        if (methodName.equals("<init>") || methodName.equals("<clinit>")) {
            return true;
        }

        // 跳过 native/abstract/synthetic 方法
        if ((access & Opcodes.ACC_NATIVE) != 0 ||
            (access & Opcodes.ACC_ABSTRACT) != 0 ||
            (access & Opcodes.ACC_SYNTHETIC) != 0) {
            return true;
        }

        return false;
    }
}

3.2.4 TimeMethodVisitor.java

职责: 在方法前后插入时间统计代码
关键功能:
- 继承自 AdviceAdapter
- 在方法入口处插入开始时间记录
- 在方法出口处插入结束时间记录和耗时计算
- 处理局部变量，避免冲突
- 生成调用 MethodTimer 的字节码

java 复制代码

package com.example.moduleasm;

import org.gradle.api.logging.Logger;
import org.gradle.api.logging.Logging;
import org.objectweb.asm.MethodVisitor;
import org.objectweb.asm.Opcodes;
import org.objectweb.asm.Type;
import org.objectweb.asm.commons.AdviceAdapter;

public class TimeMethodVisitor extends AdviceAdapter {
    private final String methodName;
    private final String className;
    private int startTimeVarIndex;
    private final Logger logger = Logging.getLogger(TimeMethodVisitor.class);

    public TimeMethodVisitor(MethodVisitor mv, String className,
                           String methodName, String descriptor, int access) {
        super(Opcodes.ASM9, mv, access, methodName, descriptor);
        this.className = className;
        this.methodName = methodName;
    }

    @Override
    protected void onMethodEnter() {
        // 记录方法开始时间
        startTimeVarIndex = newLocal(Type.LONG_TYPE);
        mv.visitMethodInsn(INVOKESTATIC, "java/lang/System", "currentTimeMillis", "()J", false);
        mv.visitVarInsn(LSTORE, startTimeVarIndex);
    }

    @Override
    protected void onMethodExit(int opcode) {
        if (opcode != ATHROW) {
            // 记录方法结束时间
            int endTimeVarIndex = newLocal(Type.LONG_TYPE);
            mv.visitMethodInsn(INVOKESTATIC, "java/lang/System", "currentTimeMillis", "()J", false);
            mv.visitVarInsn(LSTORE, endTimeVarIndex);

            // 计算耗时
            int durationVarIndex = newLocal(Type.LONG_TYPE);
            mv.visitVarInsn(LLOAD, endTimeVarIndex);
            mv.visitVarInsn(LLOAD, startTimeVarIndex);
            mv.visitInsn(LSUB);
            mv.visitVarInsn(LSTORE, durationVarIndex);

            // 输出日志
            mv.visitLdcInsn("TimeTrace");
            mv.visitTypeInsn(NEW, "java/lang/StringBuilder");
            mv.visitInsn(DUP);
            mv.visitMethodInsn(INVOKESPECIAL, "java/lang/StringBuilder", "<init>", "()V", false);
            mv.visitLdcInsn("Method [" + className.replace('/', '.') + "." + methodName + "] took ");
            mv.visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(Ljava/lang/String;)Ljava/lang/StringBuilder;", false);
            mv.visitVarInsn(LLOAD, durationVarIndex);
            mv.visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(J)Ljava/lang/StringBuilder;", false);
            mv.visitLdcInsn("ms");
            mv.visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "append", "(Ljava/lang/String;)Ljava/lang/StringBuilder;", false);
            mv.visitMethodInsn(INVOKEVIRTUAL, "java/lang/StringBuilder", "toString", "()Ljava/lang/String;", false);
            mv.visitMethodInsn(INVOKESTATIC, "android/util/Log", "d", "(Ljava/lang/String;Ljava/lang/String;)I", false);
            mv.visitInsn(POP);
        }
    }

    @Override
    public void visitMaxs(int maxStack, int maxLocals) {
        super.visitMaxs(Math.max(maxStack, 6), maxLocals);
    }
}

3.3. 发布插件到本地

在插件模块目录下运行：

bash 复制代码

./gradlew publishToMavenLocal

3.4. 在项目中使用插件

项目根目录 build.gradle

groovy 复制代码

buildscript {
    repositories {
        google()
        mavenCentral()
        mavenLocal() // 添加本地 Maven 仓库
    }
    dependencies {
        classpath 'com.android.tools.build:gradle:7.4.2'
        classpath 'com.example.asmplugin:asm-plugin:1.0.0' // 使用本地插件
    }
}

App 模块 build.gradle

groovy 复制代码

plugins {
    id 'com.android.application'
    id 'com.example.time-plugin' // 应用插件
}

android {
    // 正常 Android 配置
    compileSdk 33

    defaultConfig {
        applicationId "com.example.myapplication"
        minSdk 21
        targetSdk 33
        versionCode 1
        versionName "1.0"

        // 启用 MultiDex
        multiDexEnabled true
    }

    buildTypes {
        debug {
            // 启用调试
            debuggable true
        }
        release {
            minifyEnabled false
            proguardFiles getDefaultProguardFile('proguard-android-optimize.txt'), 'proguard-rules.pro'
        }
    }

    compileOptions {
        sourceCompatibility JavaVersion.VERSION_1_8
        targetCompatibility JavaVersion.VERSION_1_8
    }
}

dependencies {
    implementation 'androidx.multidex:multidex:2.0.1'
    implementation 'androidx.appcompat:appcompat:1.6.1'
    implementation 'com.google.android.material:material:1.9.0'
    implementation 'androidx.constraintlayout:constraintlayout:2.1.4'
}

3.5. 调试技巧

主要3个办法: 添加日志，gradle的生命周期方法，反编译看字节码的插桩效果

3.5. 1. 实时调试（无需每次发布）

在项目的 settings.gradle 中添加：

groovy 复制代码

pluginManagement {
    repositories {
        gradlePluginPortal()
        google()
        mavenCentral()
        mavenLocal()
    }

    // 包含插件模块进行实时开发
    includeBuild('../moduleAsm') // 修改为你的插件模块路径
}

这样修改插件代码后，无需重新发布，直接运行项目即可生效。

3.5.2. 查看插桩后的字节码,反编译(重点)

在transfer(),的里面有插桩的内容！在javac\debug\classes\xxxxx.class!

日志打印：一个是在class里面的答应

一个是运行时候，在控制台，gradlew的日志打印

在 app/build/intermediates/transforms/TimeTransform/debug/ 目录下可以找到插桩后的 class 文件。

使用 JD-GUI 或其他反编译工具查看插桩效果。

3.5.3. 启用详细日志

运行构建时添加 --info 或 --debug 参数：

bash 复制代码

./gradlew assembleDebug --info

3.5.4. 在插件中添加调试日志

java 复制代码

// 在 transform 方法中添加详细日志
@Override
public void transform(TransformInvocation invocation) throws IOException {
    logger.lifecycle("=== Transform开始执行 ===");
    logger.lifecycle("输入文件数量: " + invocation.getInputs().size());
    logger.lifecycle("输出路径: " + invocation.getOutputProvider());

    // 更多详细日志...
}

3.5.5. gradle生命周期排查(重点)

arduino 复制代码

gradle.taskGraph.beforeTask { Task task ->
    if (task.name.contains("Transform")) {
        println "Transform任务 detected: ${task.name}"
    }
}

3.5.6. 常见问题解决

问题 1: Invalid publication 'maven'

错误信息：

csharp 复制代码

Invalid publication 'maven': groupId (My Application) is not a valid Maven identifier

解决方案：使用合法的 Maven groupId，不能包含空格：

groovy 复制代码

group = 'com.example.asmplugin'  // 正确的格式

问题 2: ClassNotFoundException

错误信息：

css 复制代码

Unable to instantiate application: java.lang.ClassNotFoundException

解决方案：确保正确排除系统类和关键类：

java 复制代码

private Set<String> createExcludeList() {
    return new HashSet<>(Arrays.asList(
        "android/", "androidx/", "kotlin/", "com/google/",
        "javax/", "org/", "com/example/BuildConfig",
        "com/example/R", "androidx/multidex/", "java/"
    ));
}

问题 3: ASM 版本兼容性问题

错误信息：

rust 复制代码

Cannot constrain type: INT for value: v9(i) by constraint: LONG

解决方案：使用兼容的 ASM 版本，并确保所有 ASM 依赖版本一致：

groovy 复制代码

implementation 'org.ow2.asm:asm:9.4'
implementation 'org.ow2.asm:asm-commons:9.4'

3.5.7. 完整构建流程日志示例

正常构建输出应类似：

kotlin 复制代码

> Task :app:transformClassesWithTimeTransformForDebug
Transform任务 detected: transformClassesWithTimeTransformForDebug
🛠️ [TimeTransform] 开始处理...
=== Transform开始执行 ===
输入文件数量: 6
输出路径: com.android.build.gradle.internal.pipeline.TransformOutputProviderImpl@5086b32d
📁 Processing directory: F:\project\app\build\intermediates\javac\debug\classes
🔍 Found 13 class files to process
⚙️ Processing: MainActivity.class
✅ [TimeTransform] 处理完成

通过以上步骤和解决方案，您应该能够成功开发、调试和部署 ASM 插桩插件。

4 Android ASM 插桩插件开发总结

4.1 自定义插件的流程

开发流程概述

创建插件模块：新建 Android Library 模块，配置 build.gradle 添加必要依赖
实现 Plugin 接口：创建 TimePlugin 类实现 Gradle Plugin 接口
注册 Transform：在 Plugin 中注册自定义的 Transform 类
实现 Transform：创建 TimeTransform 类处理字节码转换
实现 ASM Visitors：创建 ClassVisitor 和 MethodVisitor 进行字节码操作
发布插件：配置发布到 Maven Local 或远程仓库
应用插件：在目标项目中应用插件

详细步骤

gradle 复制代码

// 1. 插件模块 build.gradle 配置
plugins {
    id 'java-library'
    id 'maven-publish'
    id 'java-gradle-plugin'
}

dependencies {
    implementation gradleApi()
    implementation 'org.ow2.asm:asm:9.4'
    implementation 'org.ow2.asm:asm-commons:9.4'
    implementation 'com.android.tools.build:gradle:7.4.2'
}

// 2. 发布配置
publishing {
    publications {
        maven(MavenPublication) {
            groupId = 'com.example.asmplugin'
            artifactId = 'asm-plugin'
            version = '1.0.0'
            from components.java
        }
    }
}

4.2 插入的方法内容与 ASM 工具使用

ASM 字节码操作原理

ASM 通过 Visitor 模式操作字节码，需要了解 Java 字节码结构和 JVM 指令集：

java 复制代码

// 方法插桩示例 - 在方法前后插入时间统计代码
@Override
protected void onMethodEnter() {
    // 插入: long startTime = System.currentTimeMillis();
    mv.visitMethodInsn(
        INVOKESTATIC, "java/lang/System", "currentTimeMillis", "()J", false
    );
    startTimeVarIndex = newLocal(Type.LONG_TYPE);
    mv.visitVarInsn(LSTORE, startTimeVarIndex);
}

@Override
protected void onMethodExit(int opcode) {
    // 插入耗时计算和日志输出代码
    if (opcode != ATHROW) {
        // 计算 duration = endTime - startTime
        // 使用 StringBuilder 构建日志信息
        // 调用 Log.d 输出日志
    }
}

ASM 工具使用建议

使用 ASM Bytecode Viewer：IntelliJ IDEA 插件，可查看字节码
编写测试用例：先对简单类进行插桩测试
逐步调试：从简单方法开始，逐步增加复杂度
参考官方文档：ASM 官网提供详细 API 文档和示例

4.3 Transform API 版本差异

不同 AGP 版本的 Transform API

AGP 版本	Transform API 状态	推荐替代方案
< 7.0	主要 API	无
7.0+	已弃用	AsmClassVisitorFactory
8.0+	完全移除	Instrumentation API

兼容性处理策略

java 复制代码

// 条件编译处理不同版本
dependencies {
    // 根据 AGP 版本选择不同的实现方式
    if (agpVersion.startsWith("7.") || agpVersion.startsWith("8.")) {
        implementation "com.android.tools.build:gradle:$agpVersion"
        // 使用新的 API
    } else {
        implementation "com.android.tools.build:gradle:$agpVersion"
        // 使用传统 Transform API
    }
}

新版 API 示例 (AsmClassVisitorFactory)

java 复制代码

// AGP 7.0+ 推荐方式
abstract class TimeAsmFactory implements AsmClassVisitorFactory<InstrumentationParameters.None> {
    @Override
    public ClassVisitor createClassVisitor(
        ClassContext classContext, ClassVisitor classVisitor) {
        return new TimeClassVisitor(classVisitor);
    }

    @Override
    public boolean isInstrumentableClass(ClassData classData) {
        // 过滤需要插桩的类
        return !classData.getClassName().startsWith("androidx/");
    }
}

4.4 插桩调试与问题排查

调试策略

启用详细日志 ：运行构建时添加 --info 或 --debug 参数
添加调试输出：在关键位置添加日志输出

java 复制代码

public void transform(TransformInvocation invocation) {
    logger.lifecycle("=== Transform开始执行 ===");
    logger.lifecycle("输入文件数量: " + invocation.getInputs().size());
    // 更多日志...
}

查看字节码：使用 JD-GUI 或 javap 查看插桩后的类文件

bash 复制代码

# 查看插桩后的字节码
javap -c build/intermediates/transforms/TimeTransform/debug/0/com/example/MainActivity.class

Gradle 生命周期调试：添加任务监听器了解执行流程

gradle 复制代码

// 在插件 build.gradle 中添加
gradle.taskGraph.beforeTask { Task task ->
    if (task.name.contains("Transform")) {
        println "Transform任务 detected: ${task.name}"
    }
}

常见问题与解决方案

ClassNotFoundException：检查排除列表，确保系统类被正确排除
字节码验证错误：确保 ASM 版本与 AGP 版本兼容
性能问题：优化排除列表，减少不必要的插桩
增量编译问题：正确实现 isIncremental() 方法

反编译查看插桩结果

找到插桩后的类文件：app/build/intermediates/transforms/TimeTransform/
使用 JD-GUI 或其他反编译工具查看
确认插桩代码正确插入：

java 复制代码

// 插桩后的方法示例
public void myMethod() {
    long startTime = System.currentTimeMillis();
    try {
        // 原始方法逻辑
    } finally {
        long endTime = System.currentTimeMillis();
        long duration = endTime - startTime;
        Log.d("TimeTrace", "Method [com.example.MyClass.myMethod] took " + duration + "ms");
    }
}

总结

开发 Android ASM 插桩插件需要掌握以下关键点：

Gradle 插件开发：了解插件结构和发布流程
Transform API：掌握不同版本的区别和兼容性处理
ASM 字节码操作：熟悉 Visitor 模式和字节码指令
调试技巧：使用日志、反编译和 Gradle 任务监控
兼容性考虑：正确处理系统类和第三方库的排除

通过遵循这些最佳实践，可以开发出稳定、高效的 ASM 插桩插件，为 Android 应用性能监控和优化提供有力工具。

5. 思考：如何关闭插桩的流程？

5.1. 通过 Gradle 配置开关控制

在插件中添加配置选项

typescript 复制代码

// TimePlugin.java 中添加配置扩展
public class TimePlugin implements Plugin<Project> {
    private TimeExtension timeExtension;

    @Override
    public void apply(Project project) {
        // 创建扩展
        timeExtension = project.getExtensions().create("timePlugin", TimeExtension.class);

        project.afterEvaluate(p -> {
            // 检查是否启用插件
            if (timeExtension.isEnabled()) {
                logger.lifecycle("⏳ [TimePlugin] 插件已启用");
                // 注册 Transform
                AppExtension android = project.getExtensions().getByType(AppExtension.class);
                android.registerTransform(new TimeTransform(project, createExcludeList()));
            } else {
                logger.lifecycle("⏳ [TimePlugin] 插件已禁用");
            }
        });
    }
}

// 配置扩展类
public class TimeExtension {
    private boolean enabled = true; // 默认启用

    public boolean isEnabled() {
        return enabled;
    }

    public void setEnabled(boolean enabled) {
        this.enabled = enabled;
    }
}

在项目 build.gradle 中配置

ini 复制代码

// 在 app 模块的 build.gradle 中配置
timePlugin {
    enabled = false // 关闭插桩
}

// 或者根据构建类型配置
android {
    buildTypes {
        debug {
            // 调试版本启用
            timePlugin.enabled = true
        }
        release {
            // 发布版本禁用
            timePlugin.enabled = false
        }
    }
}

// 或者根据产品风味配置
android {
    productFlavors {
        dev {
            // 开发版本启用
            timePlugin.enabled = true
        }
        prod {
            // 生产版本禁用
            timePlugin.enabled = false
        }
    }
}

5. 2. 通过构建变体控制

使用变体特定的配置

arduino 复制代码

// 在构建变体中禁用插件
android {
    buildTypes {
        release {
            // 方法1: 通过扩展属性
            timePlugin.enabled = false

            // 方法2: 使用变体特定的插件应用
            if (project.plugins.hasPlugin('com.example.time-plugin')) {
                // 可以在这里移除插件，但更推荐使用配置开关
            }
        }
    }

    flavorDimensions "environment"
    productFlavors {
        dev {
            dimension "environment"
            timePlugin.enabled = true
        }
        prod {
            dimension "environment"
            timePlugin.enabled = false
        }
    }
}

项目案例：

自定义的插件地址： github.com/pengcaihua1...

参考博客：官方的说明： android Matrix插桩原理 - 搜索 - 掘金

腾讯性能监控框架Matrix源码分析（十二）插桩之MatrixTrace背景对于APM项目，诸如像 Debug 日 - 掘金

浅谈Android Matrix使用原理前言看了一下关于对Android性能监控框架Matrix的介绍九个模块的内容， - 掘金

11. Android <卡顿十一>深入ASM与Transform进行插桩，手写微信Matrix插件,打造自己的Matrix工具（卡顿进阶）

1.微信Matrix插桩原理，源码分析

1.1 插件的结构

1.1.1 插件应用 (MatrixPlugin.apply)

1.1.2 配置扩展 (MatrixExtension)

1.1.3 字节码转换核心 (MatrixTraceTransform)

1.1.4. 关键技术与设计模式

1.2 Matrix 获取方法堆栈的完整流程

阶段一：编译期 (Preparation)

阶段二：运行期 (Execution & Analysis)

AppMethodBeat 的角色

2.要显示的效果

3.手写Matrix插件

Android ASM 插桩插件开发与调试指南

3.1. 创建 ASM 插件模块

插件 build.gradle 配置

3.2. 插件核心代码实现（特别要注意不同的版本，API都 不一样）

3.2.1 TimePlugin.java

3.2.2 TimeTransform.java

3.2.3 TimeClassVisitor.java

3.2.4 TimeMethodVisitor.java

3.3. 发布插件到本地

3.4. 在项目中使用插件

项目根目录 build.gradle

App 模块 build.gradle

3.5. 调试技巧

3.5. 1. 实时调试（无需每次发布）

3.5.2. 查看插桩后的字节码,反编译(重点)

3.5.3. 启用详细日志

3.5.4. 在插件中添加调试日志

3.5.5. gradle生命周期排查(重点)

3.5.6. 常见问题解决

问题 1: Invalid publication 'maven'

问题 2: ClassNotFoundException

问题 3: ASM 版本兼容性问题

3.5.7. 完整构建流程日志示例

4 Android ASM 插桩插件开发总结

4.1 自定义插件的流程

开发流程概述

详细步骤

4.2 插入的方法内容与 ASM 工具使用

ASM 字节码操作原理

ASM 工具使用建议

4.3 Transform API 版本差异

不同 AGP 版本的 Transform API

兼容性处理策略

新版 API 示例 (AsmClassVisitorFactory)

4.4 插桩调试与问题排查

调试策略

常见问题与解决方案

反编译查看插桩结果

总结

5. 思考：如何关闭插桩的流程？

5.1. 通过 Gradle 配置开关控制

在插件中添加配置选项

在项目 build.gradle 中配置

5. 2. 通过构建变体控制

使用变体特定的配置

1.1.1 插件应用 (`MatrixPlugin.apply`)

1.1.2 配置扩展 (`MatrixExtension`)

1.1.3 字节码转换核心 (`MatrixTraceTransform`)

`AppMethodBeat` 的角色

3.2. 插件核心代码实现（特别要注意不同的版本，API都不一样）
