实现双向滑动的 ScalableImageView（上）

前言

我们现在就来完成一个可以随意滑动的 ScalableImageView。

准备工作

创建 Extensions.kt 文件，存放待会要用到的工具。

kotlin 复制代码

val Float.dp
    get() = TypedValue.applyDimension(
        TypedValue.COMPLEX_UNIT_DIP,
        this,
        Resources.getSystem().displayMetrics
    )

val Int.dp
    get() = this.toFloat().dp

fun getBitmap(res: Resources, @DrawableRes drawableResId: Int, targetWidth: Int): Bitmap {
    val options = BitmapFactory.Options()
    options.inJustDecodeBounds = true
    BitmapFactory.decodeResource(res, drawableResId, options)
    options.inJustDecodeBounds = false
    options.inDensity = options.outWidth
    options.inTargetDensity = targetWidth
    return BitmapFactory.decodeResource(res, drawableResId, options)
}

创建 ScalableImageView（继承自 View），并重写 onDraw 方法，居中绘制图片。

kotlin 复制代码

class ScalableImageView(context: Context, attrs: AttributeSet?) : View(context, attrs) {

    private val paint = Paint(Paint.ANTI_ALIAS_FLAG)

    private val imageSize = 200.dp

    var imageLeft: Float = 0f

    var imageTop: Float = 0f

    private val image: Bitmap by lazy {
        getBitmap(resources, R.drawable.avator, imageSize.toInt())
    }

    override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {
        super.onSizeChanged(w, h, oldw, oldh)

        imageLeft = (width - imageSize) / 2
        imageTop = (height - imageSize) / 2
    }

    override fun onDraw(canvas: Canvas) {
        super.onDraw(canvas)
        canvas.drawBitmap(image, imageLeft, imageTop, paint)
    }

}

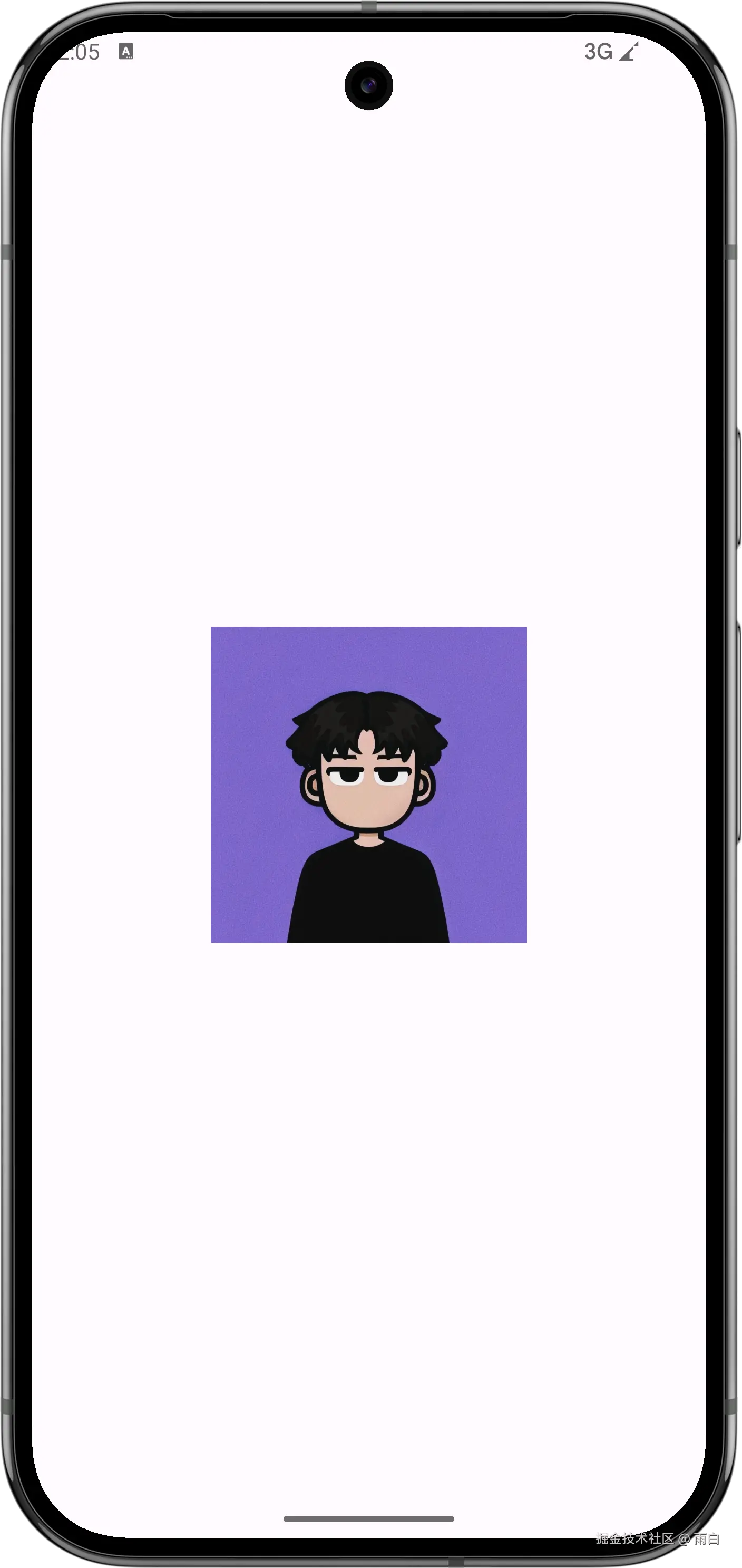

运行效果：

实现步骤

实现图片缩放

我们可以使用 Canvas.scale() 实现缩放，缩放比也很容易得到，如果图片横向填满屏幕宽度，就是屏幕宽度 / 图片宽度；同理，图片纵向填满屏幕高度，缩放比就是屏幕高度 / 图片高度。

kotlin 复制代码

// 默认缩放
private val defaultScale = 1f

// 水平宽度填满容器的缩放比
private var scaleToFitWidth = 0f

// 垂直高度填满容器的缩放比
private var scaleToFitHeight = 0f

enum class ScaleMode {
    ORIGINAL,       // 原始大小
    FIT_WIDTH,      // 适应宽度
    FIT_HEIGHT      // 适应高度
}

private var currentScaleMode = ScaleMode.ORIGINAL

override fun onSizeChanged(w: Int, h: Int, oldw: Int, oldh: Int) {
    super.onSizeChanged(w, h, oldw, oldh)

    // ...

    // 调整缩放比
    scaleToFitWidth = width / imageSize
    scaleToFitHeight = height / imageSize
}

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)

    val scale = when (currentScaleMode) {
        ScaleMode.ORIGINAL -> defaultScale
        ScaleMode.FIT_WIDTH -> scaleToFitWidth
        ScaleMode.FIT_HEIGHT -> scaleToFitHeight
    }
    canvas.scale(
        scale,
        scale,
        width / 2f,
        height / 2f
    )
    // ...
}

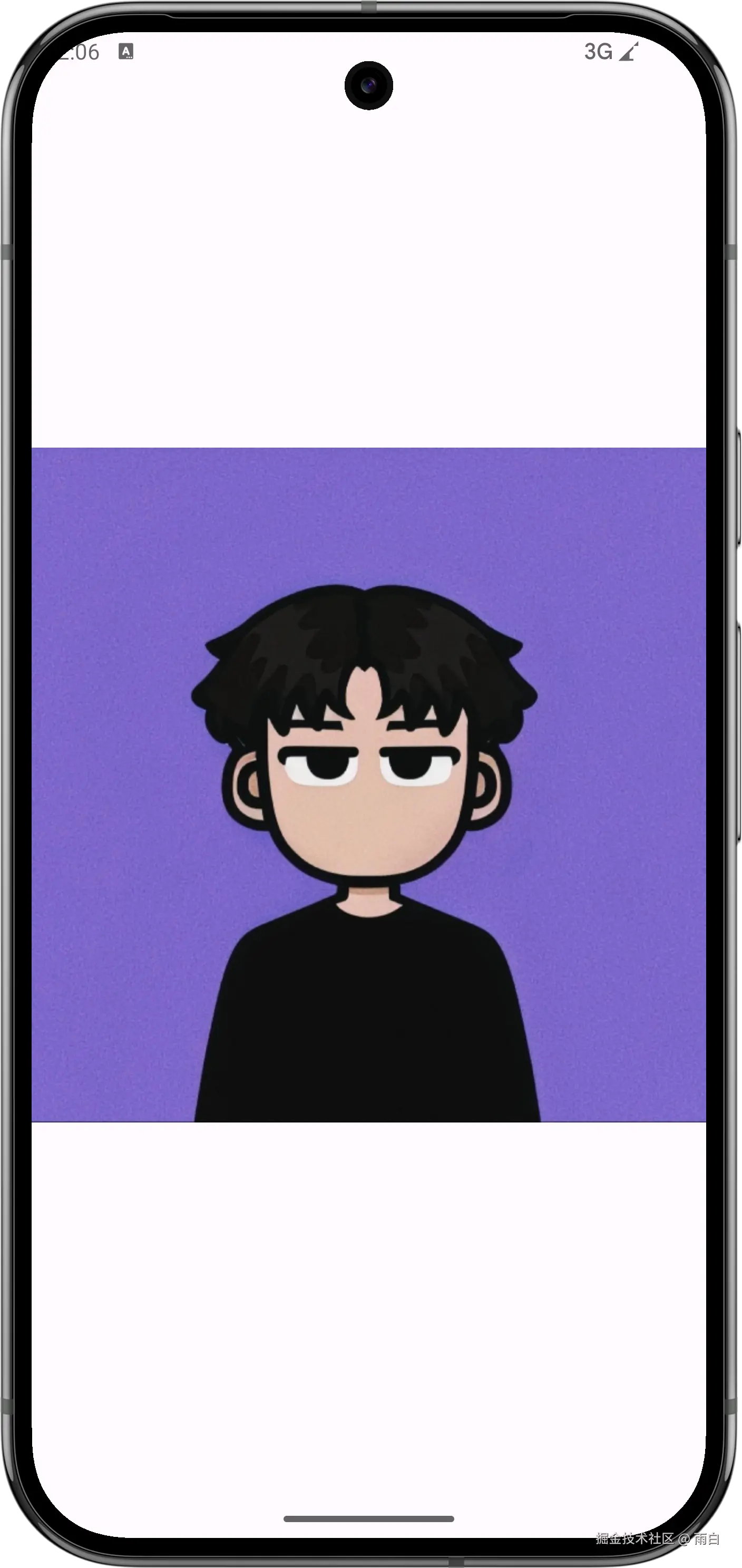

ScaleMode 为 FIT_WIDTH 的效果：

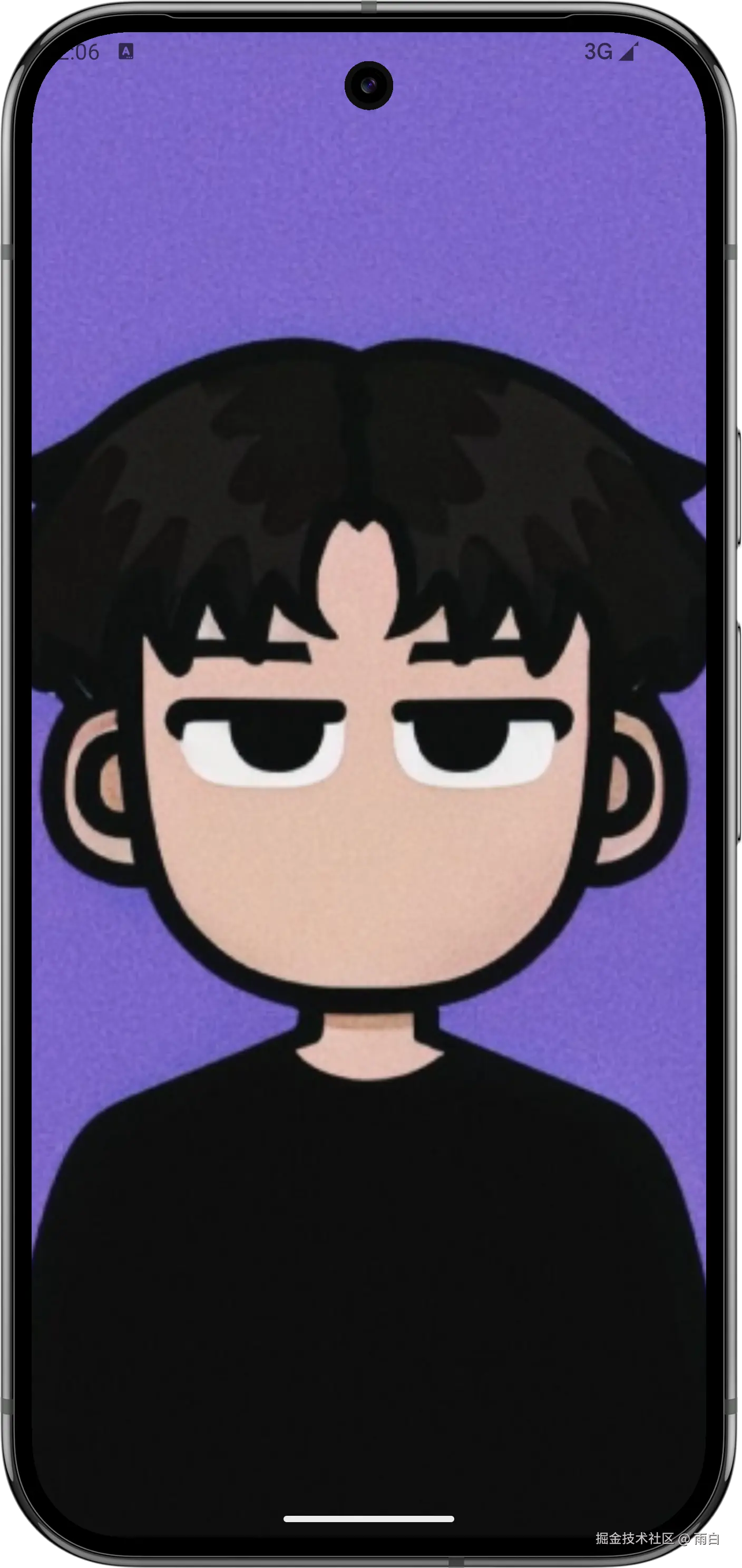

ScaleMode 为 FIT_HEIGHT 的效果：

实现双击缩放

我们要实现双击手势的监听，可以使用 Android 提供的 GestureDetector 来完成。

创建这个对象，并实现 GestureDetector.OnGestureListener 接口：

kotlin 复制代码

class ScalableImageView(context: Context, attrs: AttributeSet?) : View(context, attrs),
    GestureDetector.OnGestureListener {

    // ...

    private val gestureDetector = GestureDetectorCompat(context, this)

    // ...

    override fun onDown(e: MotionEvent): Boolean {
        TODO("Not yet implemented")
    }

    override fun onFling(
        e1: MotionEvent?,
        e2: MotionEvent,
        velocityX: Float,
        velocityY: Float,
    ): Boolean {
        TODO("Not yet implemented")
    }

    override fun onLongPress(e: MotionEvent) {
        TODO("Not yet implemented")
    }

    override fun onScroll(
        e1: MotionEvent?,
        e2: MotionEvent,
        distanceX: Float,
        distanceY: Float,
    ): Boolean {
        TODO("Not yet implemented")
    }

    override fun onShowPress(e: MotionEvent) {
        TODO("Not yet implemented")
    }

    override fun onSingleTapUp(e: MotionEvent): Boolean {
        TODO("Not yet implemented")
    }

}

另外，GestureDetector 对象是监测器，需要我们手动挂载到当前 View 上，让它来处理触摸事件。

只需重写 onTouchEvent 方法，然后调用 GestureDetector.onTouchEvent(event) 方法即可。

kotlin 复制代码

override fun onTouchEvent(event: MotionEvent): Boolean {
    return gestureDetector.onTouchEvent(event)
}

我们再来完成重写的各个回调方法。

kotlin 复制代码

override fun onDown(e: MotionEvent): Boolean {
    // 消费事件
    return true
}

当 DOWN 事件到来时，onDown() 会被调用，我们返回 true，表示想要消费这一事件序列。如果这里返回 false，那么 onScroll、onFling 等回调将都不会被触发。

kotlin 复制代码

override fun onShowPress(e: MotionEvent) {

}

这是 View 是否显示按下状态的回调，

kotlin 复制代码

override fun onSingleTapUp(e: MotionEvent): Boolean {
    return false // 返回值表示事件是否被消费
}

这是单击（抬起时）的回调，它的返回值表示是否消费了此次点击事件，返回 true 可以防止点击事件传递给父 View 处理。

kotlin 复制代码

override fun onFling(
    e1: MotionEvent?,
    e2: MotionEvent,
    velocityX: Float,
    velocityY: Float,
): Boolean {
    // 快速滑动手势的逻辑处理
    // ...
}


override fun onScroll(
    e1: MotionEvent?,
    e2: MotionEvent,
    distanceX: Float,
    distanceY: Float,
): Boolean {
    return false
}

这两个回调是成对的，onScroll() 是手指移动的回调，e1 表示 DOWN 事件对应的触摸事件，e2 为当前的触摸事件，distanceX、distanceY 为当前事件与上一次事件之间的距离 (可以为负数，因为计算方式是旧坐标 - 新坐标)。

onFling() 是手指快速滑动后松手的回调，velocityX、velocityY 表示 X、Y 轴方向的速度，单位是像素每秒。

kotlin 复制代码

override fun onLongPress(e: MotionEvent) {

}

这是长按的回调。

到现在，我们都还没添加双击手势的判断，而它的判断需要添加 OnDoubleTapListener。因此，我们让当前 ScalableImageView 实现 GestureDetector.OnDoubleTapListener 接口，并重写三个方法，如下所示：

kotlin 复制代码

class ScalableImageView(context: Context, attrs: AttributeSet?) : View(context, attrs),
    GestureDetector.OnGestureListener, GestureDetector.OnDoubleTapListener {

    // ...

    private val gestureDetector = GestureDetectorCompat(context, this).apply {
        setOnDoubleTapListener(this@ScalableImageView)
    }

    // ...

    override fun onDoubleTap(e: MotionEvent): Boolean {
        TODO("Not yet implemented")
    }

    override fun onDoubleTapEvent(e: MotionEvent): Boolean {
        TODO("Not yet implemented")
    }

    override fun onSingleTapConfirmed(e: MotionEvent): Boolean {
        TODO("Not yet implemented")
    }

}

在 GestureDetectorCompat 的构造函数内部可以看到，如果设置的 OnGestureListener 对象实现了 OnDoubleTapListener 接口，会自动调用 setOnDoubleTapListener 方法，并传入这个对象。所以我们还可以省略 setOnDoubleTapListener(this@ScalableImageView) 代码。

我们还是来解释一下这三个回调方法，

kotlin 复制代码

override fun onDoubleTap(e: MotionEvent): Boolean {
    return false // 返回值表示事件是否被消费
}

这是双击的回调，第二次按下与第一次按下的间隔需要少于 DOUBLE_TAP_TIMEOUT (300ms)，大于 DOUBLE_TAP_MIN_TIME (40ms)，最短触发时间是用于防止手抖的。

kotlin 复制代码

override fun onSingleTapConfirmed(e: MotionEvent): Boolean {
    return false // 返回值表示事件是否被消费
}

在设置了双击监听器后，第一次点击就不能轻易判断为单击，而是需要进行延迟确认，而 onSingleTapConfirmed() 就是这个单击确认的回调，它与 onDoubleTap() 不会发生冲突。

因此，在开启双击后，就不应该使用 onSingleTapUp()，因为它不准确；如果关闭双击，就不应该使用 onSingleTapConfirmed()，因为它会有一个延迟。

kotlin 复制代码

override fun onDoubleTapEvent(e: MotionEvent): Boolean {
    return false // 返回值表示事件是否被消费
}

这个回调用于接收第二次按下的事件序列。

现在，这些回调都搞明白后，我们就开始完成双击缩放图片，代码是这样的：

kotlin 复制代码

override fun onDoubleTap(e: MotionEvent): Boolean {
    switchScaleMode()
    return false
}

/**
 * 切换缩放模式
 */
fun switchScaleMode() {
    currentScaleMode = when (currentScaleMode) {
        ScaleMode.ORIGINAL -> ScaleMode.FIT_WIDTH
        ScaleMode.FIT_WIDTH -> ScaleMode.FIT_HEIGHT
        ScaleMode.FIT_HEIGHT -> ScaleMode.ORIGINAL
    }
    invalidate() // 刷新
}

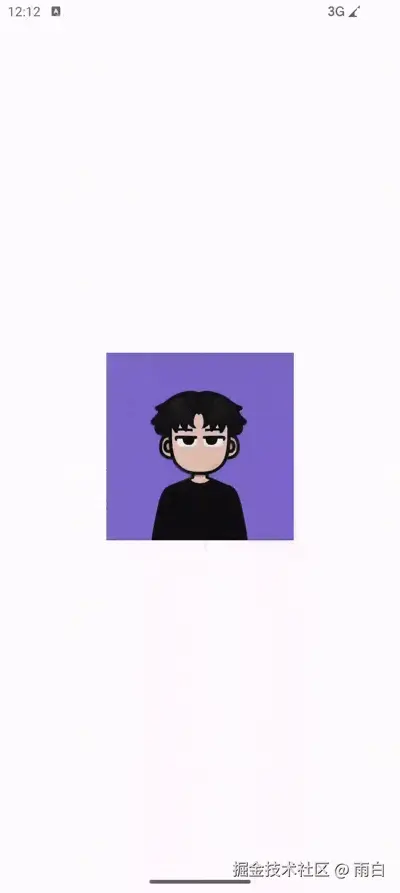

运行效果：

现在的缩放是生硬的，我们给缩放加上动画：

kotlin 复制代码

var scale = defaultScale
    set(value) {
        field = value
        invalidate()
    }

private val toFitWidthScaleAnimator: ObjectAnimator by lazy {
    ObjectAnimator.ofObject(this, "scale", FloatEvaluator(), defaultScale, scaleToFitWidth)
}

private val toFitHeightScaleAnimator: ObjectAnimator by lazy {
    ObjectAnimator.ofObject(this, "scale", FloatEvaluator(), scaleToFitWidth, scaleToFitHeight)
}

private val toDefaultScaleAnimator: ObjectAnimator by lazy {
    ObjectAnimator.ofObject(this, "scale", FloatEvaluator(), scaleToFitHeight, defaultScale)
}

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)

//    val scale = when (currentScaleMode) {
//        ScaleMode.ORIGINAL -> defaultScale
//        ScaleMode.FIT_WIDTH -> scaleToFitWidth
//        ScaleMode.FIT_HEIGHT -> scaleToFitHeight
//    }
    canvas.scale(
        scale,
        scale,
        width / 2f,
        height / 2f
    )
    canvas.drawBitmap(image, imageLeft, imageTop, paint)
}

override fun onDoubleTap(e: MotionEvent): Boolean {
    switchScaleMode()
    when (currentScaleMode) {
        ScaleMode.ORIGINAL -> {
            toDefaultScaleAnimator.start()
            toFitWidthScaleAnimator.cancel()
            toFitHeightScaleAnimator.cancel()
        }

        ScaleMode.FIT_WIDTH -> {
            toFitWidthScaleAnimator.start()
            toDefaultScaleAnimator.cancel()
            toFitHeightScaleAnimator.cancel()
        }

        ScaleMode.FIT_HEIGHT -> {
            toFitHeightScaleAnimator.start()
            toDefaultScaleAnimator.cancel()
            toFitWidthScaleAnimator.cancel()
        }
    }
    return false
}

/**
 * 切换缩放模式
 */
fun switchScaleMode() {
    currentScaleMode = when (currentScaleMode) {
        ScaleMode.ORIGINAL -> ScaleMode.FIT_WIDTH
        ScaleMode.FIT_WIDTH -> ScaleMode.FIT_HEIGHT
        ScaleMode.FIT_HEIGHT -> ScaleMode.ORIGINAL
    }
//    invalidate() // 刷新
}

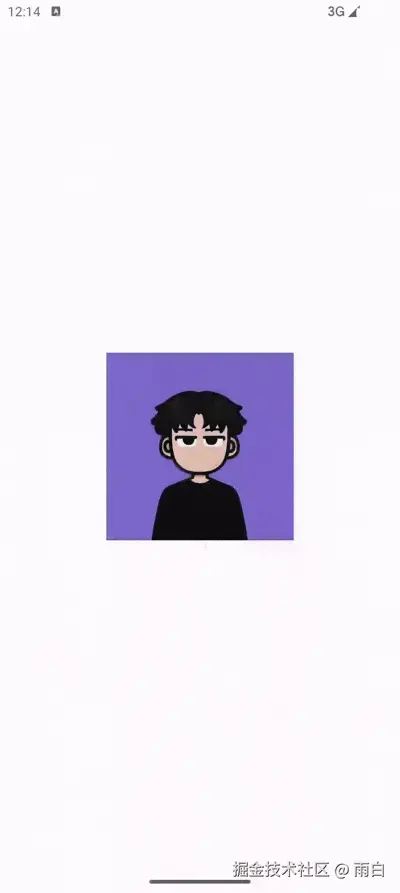

运行效果：

实现双向滑动

我们在 onScroll() 回调中处理图片的偏移。这里需要注意一点，因为我们的 Canvas 坐标系经过了放缩，所以在修改偏移时，也要考虑缩放比。

kotlin 复制代码

private var extraOffsetX = 0f
private var extraOffsetY = 0f

override fun onDraw(canvas: Canvas) {
    super.onDraw(canvas)

    canvas.scale(
        scale,
        scale,
        width / 2f,
        height / 2f
    )

    canvas.drawBitmap(
        image,
        imageLeft + extraOffsetX / scale,
        imageTop + extraOffsetY / scale,
        paint
    )
}

override fun onScroll(
    e1: MotionEvent?,
    e2: MotionEvent,
    distanceX: Float,
    distanceY: Float,
): Boolean {
    // 默认缩放和FIT_WIDTH缩放下，禁止滑动
    if (currentScaleMode == ScaleMode.ORIGINAL ||
        currentScaleMode == ScaleMode.FIT_WIDTH
    ) {
        return false
    }
    extraOffsetX -= distanceX
    extraOffsetY -= distanceY
    // 记得刷新
    invalidate()
    return false
}

override fun onDoubleTap(e: MotionEvent): Boolean {
    switchScaleMode()
    when (currentScaleMode) {
        ScaleMode.ORIGINAL -> {
            // 重置偏移
            extraOffsetX = 0f
            extraOffsetY = 0f

            toDefaultScaleAnimator.start()
            toFitWidthScaleAnimator.cancel()
            toFitHeightScaleAnimator.cancel()
        }

        ScaleMode.FIT_WIDTH -> {
            toFitWidthScaleAnimator.start()
            toDefaultScaleAnimator.cancel()
            toFitHeightScaleAnimator.cancel()
        }

        ScaleMode.FIT_HEIGHT -> {
            toFitHeightScaleAnimator.start()
            toDefaultScaleAnimator.cancel()
            toFitWidthScaleAnimator.cancel()
        }
    }

    return false
}

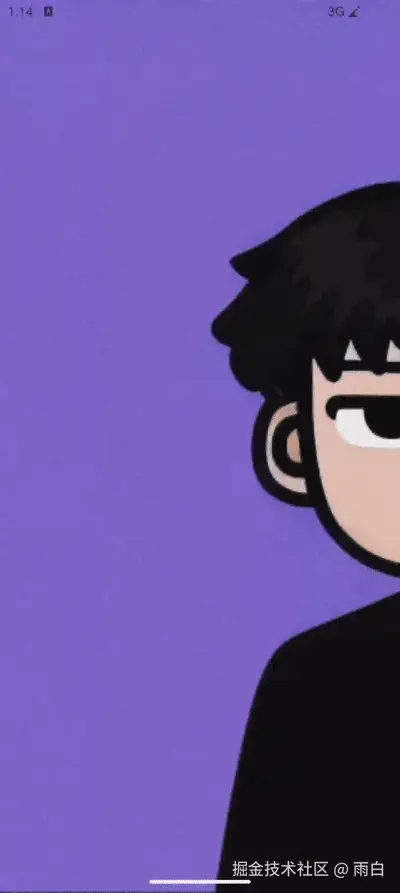

运行效果：

另外，在滑动时，会超出图片的边界，出现空白区域，我们来处理一下。

在 onScroll() 回调中进行修正：

kotlin 复制代码

override fun onScroll(
    e1: MotionEvent?,
    e2: MotionEvent,
    distanceX: Float,
    distanceY: Float,
): Boolean {
    // 默认缩放和FIT_WIDTH缩放下，禁止滑动
    if (currentScaleMode == ScaleMode.ORIGINAL ||
        currentScaleMode == ScaleMode.FIT_WIDTH
    ) {
        return false
    }
    // 当前缩放比为scaleToFitHeight
    // 修正边界
    extraOffsetX -= distanceX
    extraOffsetX = min(extraOffsetX, (image.width * scale - width) / 2)
    extraOffsetX = max(extraOffsetX, -(image.width * scale - width) / 2)
    extraOffsetY -= distanceY
    extraOffsetY = min(extraOffsetY, (image.height * scale - height) / 2)
    extraOffsetY = max(extraOffsetY, -(image.height * scale - height) / 2)

    // 记得刷新
    invalidate()
    return false
}

这样就行了。

实现惯性滑动

惯性滑动需要用到之前说到的 onFling() 回调。那么惯性滑动过程中的位移该怎么计算？我们可以通过 OverScroller 来完成。

kotlin 复制代码

override fun onFling(
    e1: MotionEvent?,
    e2: MotionEvent,
    velocityX: Float,
    velocityY: Float,
): Boolean {
    // 默认缩放和FIT_WIDTH缩放下，禁止滑动
    if (currentScaleMode == ScaleMode.ORIGINAL || currentScaleMode == ScaleMode.FIT_WIDTH) {
        return false
    }
    // 惯性滑动
    overScroller.fling(
        extraOffsetX.toInt(), // 起始位置，也是起始偏移
        extraOffsetY.toInt(),
        velocityX.toInt(), // 起始速度
        velocityY.toInt(),
        (-(image.width * scale - width) / 2f).toInt(), // 滑动的边界
        ((image.width * scale - width) / 2f).toInt(),
        (-(image.height * scale - height) / 2f).toInt(),
        ((image.height * scale - height) / 2f).toInt(),
    )
    return false
}

知道惯性滑动的物理模型的话，以上这些参数应该不难填。然后我们可以调用 computeScrollOffset() 方法，获取当前时刻的计算结果。

因为在惯性滑动的过程中，并没有相应的回调。所以需要我们手动不断获取计算结果，修改属性值进行动画，像这样：

kotlin 复制代码

override fun onFling(
    e1: MotionEvent?,
    e2: MotionEvent,
    velocityX: Float,
    velocityY: Float,
): Boolean {
    // 默认缩放和FIT_WIDTH缩放下，禁止滑动
    // ...

    // 惯性滑动
    // ...

    processFling()

    return false
}

/**
 * 执行惯性滑动动画
 */
fun processFling() {
    // computeScrollOffset 返回 false 表示动画结束
    if (!overScroller.computeScrollOffset()){ // 计算当前滑动位置
        // 递归结束
        return
    }

    extraOffsetX = overScroller.currX.toFloat()
    extraOffsetY = overScroller.currY.toFloat()
    invalidate()

    // 在下一帧继续执行，形成动画
    postOnAnimation {
        processFling()
    }
}

另外，因为使用 Lambda 会不断创建对象，消耗性能。最佳实践是让当前 ScalableImageView 实现 Runnable 接口，然后将当前对象传入即可。

kotlin 复制代码

class ScalableImageView(context: Context, attrs: AttributeSet?) : View(context, attrs),
    GestureDetector.OnGestureListener, GestureDetector.OnDoubleTapListener, Runnable {
    // ...

    /**
     * 执行惯性滑动动画
     */
    fun processFling() {
        // ...

        postOnAnimation(this)
    }


    override fun run() {
        processFling()
    }

    // ...
}

其实 fling() 还有一个重载方法，我们可以额外填入 overX 和 overY 参数，这两个参数表示过度滑动的偏移量。

例如快速向上滑动微信、QQ 的聊天列表，列表滑到底时，并不是立马停止的，而是会有一个回弹效果。

我们简单设置一下：

kotlin 复制代码

// 惯性滑动
overScroller.fling(
    extraOffsetX.toInt(), // 起始位置，也是起始偏移
    extraOffsetY.toInt(),
    velocityX.toInt(), // 起始速度
    velocityY.toInt(),
    (-(image.width * scale - width) / 2f).toInt(), // 滑动的边界
    ((image.width * scale - width) / 2f).toInt(),
    (-(image.height * scale - height) / 2f).toInt(),
    ((image.height * scale - height) / 2f).toInt(),
    50.dp.toInt(),
    0
)

运行效果：

我们还可以使用 Scroller 来进行惯性滑动，不过 OverScroller 是 Scroller 的升级版，增加了对边界回弹（Overscroll）和精细的物理效果，我们更多会使用 OverScroller。

而且 Scroller 惯性滑动时，一定不会超出边界，导致即使很用力滑动，滑动速度也并不会增加，使用它可能会降低用户交互体验。
