RPC源码探究rpc连接数上涨的原因？

问题现象&背景

背景知识

服务端是自研的rpc层，客户端是使用的我司rpc框架（基于开源的grpc又封装了一层）

问题现象

正常现象：rpc和graphd只会创建一个长连接，通过这个长连接进行数据的通信；异常现象：服务端通过监控发现连接数一直在上涨

问题分析

拿到问题以后，先看下问题现象；

通过netstat/ss 命令可以发现在一个主调实例对一个被调实例建立了104个连接，
又通过headpdump后，也发现有104个相同的ip:port的NettyClientTransport，
随后又通过arthas可以看到这104个NettyClientTransport在同一个InternalSubchannel的transports列表中，说明一个InternalSubchannel创建了104个；

而正常情况下，一个InternalSubchannel只会创建一个NettyClientTransport；所以这里显然出现问题了；需要探究两个问题：

什么时候会往transports里面添加Transport，
什么时候会删除Transport？

看下NettyClientTransport源码发现，

只有在InternalSubchannel.startNewTransport() 会往transports中增加transport；
只有在回调通知TransportListener.transportTerminated() 才会从transports中移除transport；

什么时候只调用startNewTransport，什么时候又不会调用notifyTerminated呢？

调用InternalSubchannel.startNewTransport代表新建一个连接；
调用Transport.notifyTerminated，代表这个连接关闭

什么时候新建连接？什么时候关闭连接呢？追下源码看看

源码分析

我司的rpc框架是在grpc的基础上做的稳定性、可用性方面的封装，所以关于连接方面的功能还需要看下grpc的源码，分析下其原理； grpc关于连接的核心类

InternalSubchannel：一个后端address(ip:port)对应一个InternalSubchannel；
NettyClientTransport：负责管理一个与被调实例的连接；
ManagedChannel ：用于管理InternalSubchannel，正常在grpc中对应规则：一个集群对应一个ManagedChannel，一个ManagedChannel下面管理多个InternalSubchannel，用途：负载均衡等功能；
TransportListener: 监听事件，通知NettyClientTransport的状态机发生变化；比如：连接建立成功(transportReady)，连接关闭(transportShutdwon)，连接终止(transportTerminated);
Http2Connection.Listener：监控Http2的各种状态，比如：streamAdd， streamHalfClosed，streamClosed， goAwayReceived等；
Http2ConnectionHandler：管理Http/2的生命周期、编解码、和上层应用逻辑交互；

建立连接源码分析

建立连接的源码分析

主要逻辑：

从EventLoopGroup中获取一个EventLoop，事件轮询器；
把NettyClientHandler包装、功能增强后，放到boostrap.handler() ; 作为后续监听到网络IO后的消息处理器
创建客户端Bootstrap，配置好客户端参数（keepalive等），和服务端进行建连
从regFuture获取客户端channel，将其赋值给NettyClientTransport对象；
通过逻辑梳理，可以看到每次创建的channel都会放到NettyClientTransport

io.grpc.netty.NettyClientTransport#start

java 复制代码

public Runnable start(Listener transportListener) {
		....
		// 获取EventLoop 轮训器
    EventLoop eventLoop = group.next();
		.....
		// 创建一个NettyClientHandler，在这里面创建了Http2Connection.Listener  ；注意
    handler = NettyClientHandler.newHandler(
        lifecycleManager,
        keepAliveManager,
        autoFlowControl,
        flowControlWindow,
        maxHeaderListSize,
        GrpcUtil.STOPWATCH_SUPPLIER,
        tooManyPingsRunnable,
        transportTracer,
        eagAttributes,
        authorityString);

		// 包装一层，将NettyClientHandler放到GrpcHttp2ConnectionHandler
    ChannelHandler negotiationHandler = negotiator.newHandler(handler);

		// 创建Bootstrap 和服务端通信
    Bootstrap b = new Bootstrap();
    b.option(ALLOCATOR, Utils.getByteBufAllocator(false));
    b.attr(LOGGER_KEY, channelLogger);
    b.group(eventLoop); // 复用EventLoop
    b.channelFactory(channelFactory);
    // For non-socket based channel, the option will be ignored.
    b.option(SO_KEEPALIVE, true);
    // For non-epoll based channel, the option will be ignored.
    if (keepAliveTimeNanos != KEEPALIVE_TIME_NANOS_DISABLED) {
      ChannelOption<Integer> tcpUserTimeout = Utils.maybeGetTcpUserTimeoutOption();
      if (tcpUserTimeout != null) {
        b.option(tcpUserTimeout, (int) TimeUnit.NANOSECONDS.toMillis(keepAliveTimeoutNanos));
      }
    }
    for (Map.Entry<ChannelOption<?>, ?> entry : channelOptions.entrySet()) {
      // Every entry in the map is obtained from
      // NettyChannelBuilder#withOption(ChannelOption<T> option, T value)
      // so it is safe to pass the key-value pair to b.option().
      b.option((ChannelOption<Object>) entry.getKey(), entry.getValue());
    }

    ChannelHandler bufferingHandler = new WriteBufferingAndExceptionHandler(negotiationHandler);

    /**
     * We don't use a ChannelInitializer in the client bootstrap because its "initChannel" method
     * is executed in the event loop and we need this handler to be in the pipeline immediately so
     * that it may begin buffering writes.
     */
    b.handler(bufferingHandler);
    ChannelFuture regFuture = b.register();
		.....

    channel = regFuture.channel();
    // Start the write queue as soon as the channel is constructed
    handler.startWriteQueue(channel);
		......
    channel.writeAndFlush(NettyClientHandler.NOOP_MESSAGE).addListener(new ChannelFutureListener() {
      @Override
      public void operationComplete(ChannelFuture future) throws Exception {
        if (!future.isSuccess()) {
          // Need to notify of this failure, because NettyClientHandler may not have been added to
          // the pipeline before the error occurred.
          lifecycleManager.notifyTerminated(Utils.statusFromThrowable(future.cause()));
        }
      }
    });
    // Start the connection operation to the server.
    SocketAddress localAddress =
        localSocketPicker.createSocketAddress(remoteAddress, eagAttributes);
    if (localAddress != null) {
      channel.connect(remoteAddress, localAddress);
    } else {
      channel.connect(remoteAddress);
    }

    if (keepAliveManager != null) {
      keepAliveManager.onTransportStarted();
    }

    return null;
  }

创建连接的时机1--初始化时

简要介绍一下整个建连流程；后续在详细介绍下主要逻辑

在调用grpc API，经过rpc框架层动态代理（Invoker），在动态代理里面，会检查AbstractCluster.checkClusterState，然后调用GrpcClientTransporter.init() ，进行初始化
初始化时，会调用HealthGrpc.newFutureStub(grpcChannel).warmup(WarmupRequest.getDefaultInstance()) 这一步才触发grpc的建连流程；前面是在做rpc框架层能力的初始化;(比如：注册中心、管控等)
经过ManagedChannelImpl中的InterceptorChannel功能拦截链（比如：ktrace/stresstest/credential/header等）后，才会到达RealChannel; 执行RealChannel.exitIdleMode()
DnsNameResolver在解析完成以后，回调NameResolverListener,做lb.tryHandleResolveAddresses() 进行域名解析；解析完成以后，执行InternalSubchannel.obtainActiveTransport()；获取活跃的transport
如果没有活跃的transport，则会执行startNewTransport(),就会执行到transport.start() ;进行创建连接

java 复制代码

  public ClientTransport obtainActiveTransport() {
    ClientTransport savedTransport = activeTransport;
    if (savedTransport != null) {
      return savedTransport;
    }
    syncContext.execute(new Runnable() {
      @Override
      public void run() {
			// 如果当前的状态机的状态是IDLE状态，那么就会重新建连一个；很重要！
        if (state.getState() == IDLE) {
          channelLogger.log(ChannelLogLevel.INFO, "CONNECTING as requested");
          gotoNonErrorState(CONNECTING);
          startNewTransport();
        }
      }
    });
    return null;
  }

创建连接的时机2 -- 关闭连接

主要逻辑是：

设置shudown标识位
如果当前activeTransport = listener.transport, 说明当前活跃的连接需要被关闭了；
那么就会将activeTransport置为null，同时将状态机state = IDLE；(ps：是不是和上面的获取连接[obtainActiveTransport] 相呼应了)

java 复制代码

    public void transportShutdown(final Status s) {
      channelLogger.log(
          ChannelLogLevel.INFO, "{0} SHUTDOWN with {1}", transport.getLogId(), printShortStatus(s));
      shutdownInitiated = true;
      syncContext.execute(new Runnable() {
        @Override
        public void run() {
          if (state.getState() == SHUTDOWN) {
            return;
          }
          if (activeTransport == transport) {
            activeTransport = null;
            addressIndex.reset();
            gotoNonErrorState(IDLE);
          } else if (pendingTransport == transport) {
            Preconditions.checkState(state.getState() == CONNECTING,
                "Expected state is CONNECTING, actual state is %s", state.getState());
            addressIndex.increment();
            // Continue reconnect if there are still addresses to try.
            if (!addressIndex.isValid()) {
              pendingTransport = null;
              addressIndex.reset();
              // Initiate backoff
              // Transition to TRANSIENT_FAILURE
              scheduleBackoff(s);
            } else {
              startNewTransport();
            }
          }
        }
      });
    }

创建连接的时机3 -- 指数退避重连

创建失败后，进行指数退避重连；这个可能性也不大；原因在于：这个连接是好用的，仍然在正常收发数据；业务并没有感知到异常

java 复制代码

 private void scheduleBackoff(final Status status) {
    syncContext.throwIfNotInThisSynchronizationContext();

    class EndOfCurrentBackoff implements Runnable {
      @Override
      public void run() {
        reconnectTask = null;
        channelLogger.log(ChannelLogLevel.INFO, "CONNECTING after backoff");
        gotoNonErrorState(CONNECTING);
        startNewTransport();
      }
    }
	.....

创建连接时机4 -- 手动重连

这个也可以排除掉，因为不会做手动连接重试；

java 复制代码

  void resetConnectBackoff() {
    syncContext.execute(new Runnable() {
      @Override
      public void run() {
        if (state.getState() != TRANSIENT_FAILURE) {
          return;
        }
        cancelReconnectTask();
        channelLogger.log(ChannelLogLevel.INFO, "CONNECTING; backoff interrupted");
        gotoNonErrorState(CONNECTING);
        startNewTransport();
      }
    });

创建连接时机5 -- 地址更新

具体源码大家可以参看下io.grpc.internal.InternalSubchannel#updateAddresses 这个可以排除掉，因为没有地址更新；

建连总结

综合其建连的源码分析，大概推测到是因为建连成功以后，执行一段时间后，触发了TransportListener.transportShutdown()将activeTransport=null，state=IDLE后，并没有触发TransportListener.transportTerminated() （因为没有将NettyClientTransport中transports列表里面transport移除）

那下一步就需要追一下断连的逻辑了；

断连源码分析

notifyShutdown 触发原因

逻辑比较复杂，大致过一下逻辑；后续在补充这块的源码逻辑；首先，服务端发送GOAWAY帧，（如果是grpc server，则触发点io.grpc.netty.shaded.io.grpc.netty.NettyServerHandler.GracefulShutdown#secondGoAwayAndClose）

客户端AbstracUnsafe.read获取到后，调用ChannelPipeline.fireChannelRead进行read事件的传播；
经过一系列的handler处理，最终到Http2ConnectionHandler做关于Http2协议格式的解析，（列一下关键的几个类； Http2Connectionhandler，FrameDecoder, DefaultHttp2FrameDecoder）
根据帧的类型（DefaultHttp2FrameDecoder.processPayloadState），会判断走哪个分支，最终会GOAWAY分支；
然后在NettyClientHandler.goingAway回调通知ClientTransportLifecycleManager.notifyGracefulShutdown

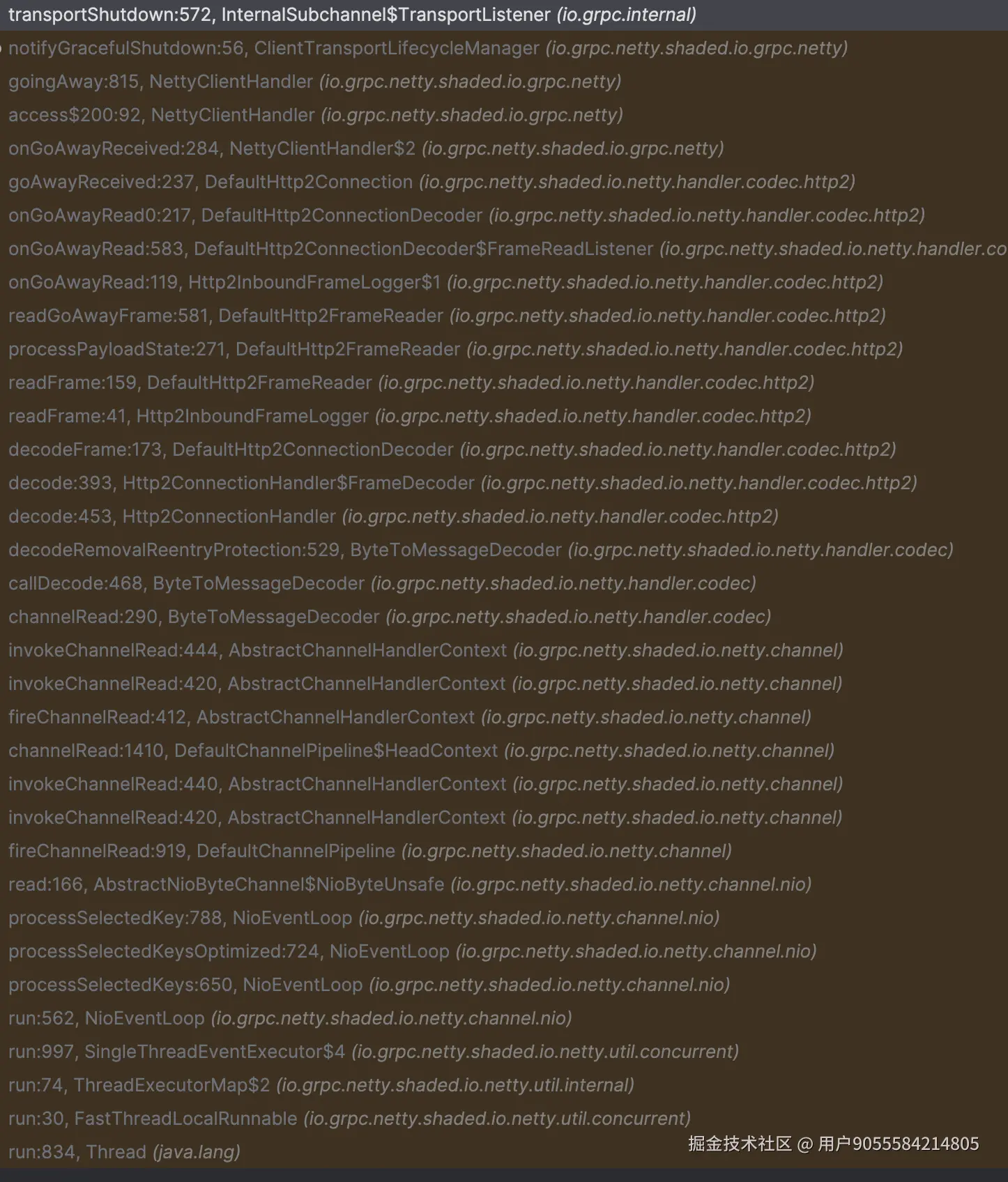

最终调用到TransportListener的notifyShutdown 贴一个调用栈，有兴趣大家可以瞅瞅（ps：如果是优化关闭，goaway中的debugData的信息是app_requested）

为什么会选择GOAWAY这一种帧呢？其实还是和上面创建连接的排查逻辑是一致的，逐一排查；这里就不详细讲述；正常来说，服务端发送完GOAWAY帧以后，应该立刻关闭连接，发送一个FIN标记给客户端，客户端启动关闭流程；进而回调notifyTerminated；但是并没有启动该流程；原因为何？推测是服务端的HTTP2实现格式不规范导致；那就通过抓包看看，是不是这么回事？

发现果然是这样

行到此时，终于破案；服务端发送了GOAWAY帧以后，并没有关闭连接；

问题根因

服务端发送了GOAWAY帧以后，并没有关闭连接；grpc客户端接收到GOAWAY帧以后，通过回调TransportListener.notifyShutdown将InternalSubchannel中的activaTransport置为null；如果主调服务还有对被调集群的请求，就会调用obtainActiveTransport，在调用obtainActivaTransport时，发现activaTransport=null，所以去执行startNewTransport() 去创建连接了；

总结

经此一役，深入学习了Http2的协议内容；
对grpc的建连、断连有了更深一步的了解；比如：如何优雅关闭连接？为什么需要先发GOAWAY帧，然后在进行断连；

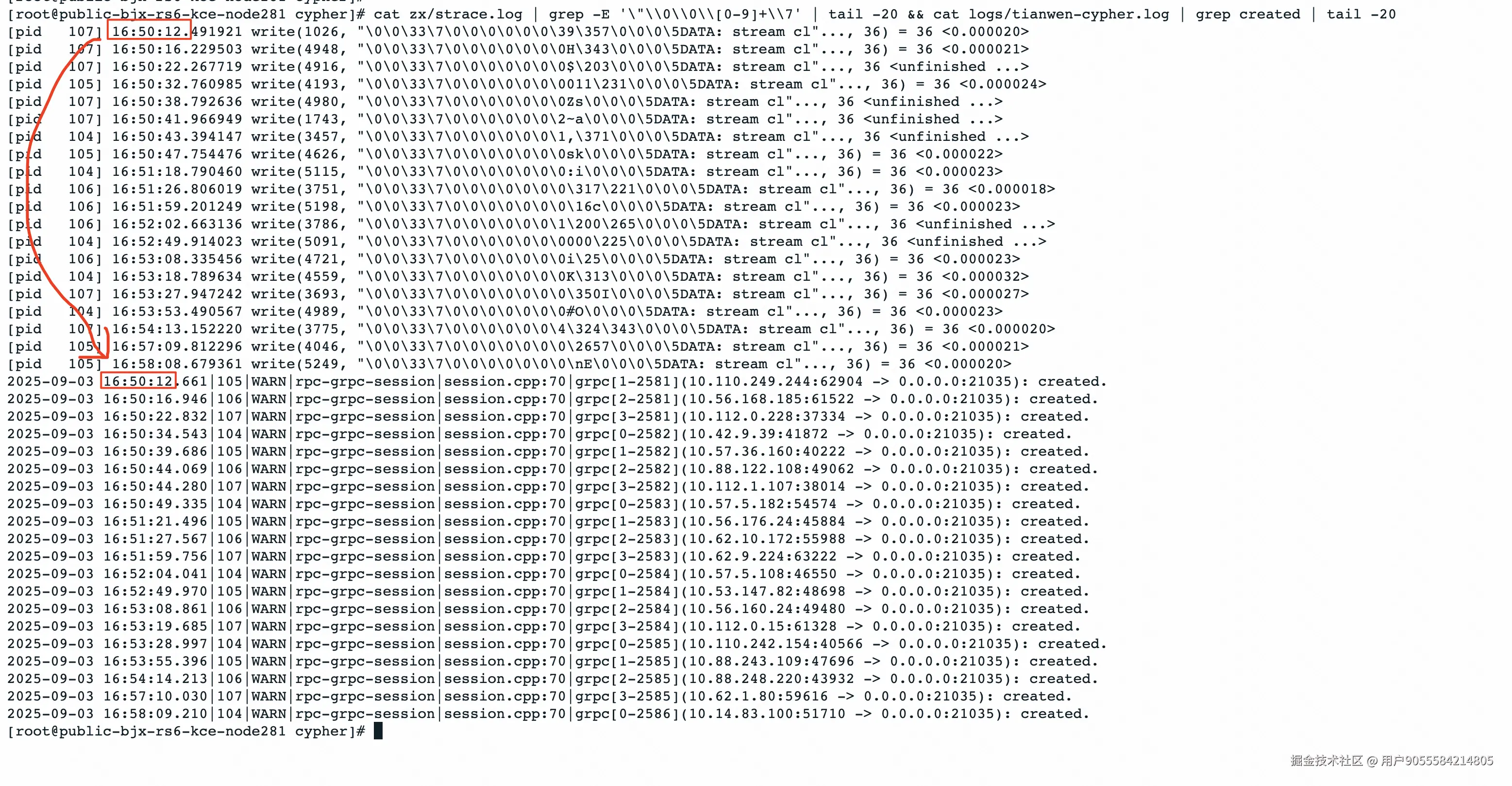

strace工具没有使用过，有时候确实比tcpdump要更简单、方便一些

感谢

在解决这个问题的时候，有很多同学提供了帮助；感谢这些同学鼎力支持；
