Android --- SystemUI 导入Android Studio及debug

本文已AOSP的android-15.0.0_r14分支为源代码，采用编译后的emulator为研究对象对于其下的SystemUI模块进行分析

AOSP下载及编译可以参考：Android --- AOSP下载及编译-CSDN博客

复制代码

source build/envsetup.sh
lunch sdk_phone64_x86_64-trunk_staging-eng
make
emulator

SystemUI 导入Android Studio

Step1. 使用 aidegen 工具，构建 SystemUI 模块

在lunch后，使用

复制代码

aidegen SystemUI -i s -p /home/tsdl/Downloads/android-studio-2023.2.1.18
linux/android-studio/bin
 #aidegen 是 Android 集成开发环境生成器（Android IDE Generator）的缩写。它是 AOSP
提供的一个工具，用于生成特定模块的工程文件（如 .iml 文件），以便在 IDE（如 Android
Studio）中打开和调试
#这里指定了 SystemUI 模块，表示我们希望生成 SystemUI 的工程文件
#-i 参数指定要使用的 IDE，这里 s 表示 Android Studio
#其他可能的值：
#j：IntelliJ IDEA
#e：Eclipse
#-p 参数指定 IDE 的安装路径。这里提供了 Android Studio 的安装路径，aidegen 会使用这个
路径来启动 Android Studio 并加载生成的工程文件

aidegen详细帮助请参考aidegen --help

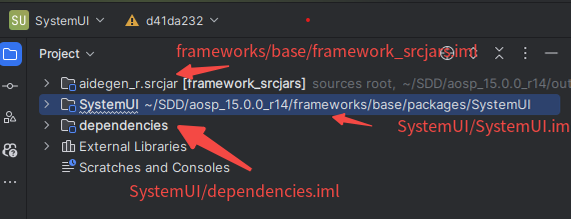

成功后会自动打开Android Studio，目录结构如下图：

Step2. 配置 Project 的 SDK

复制代码

source build/envsetup.sh
lunch sdk_phone64_x86_64-trunk_staging-eng
make sdk

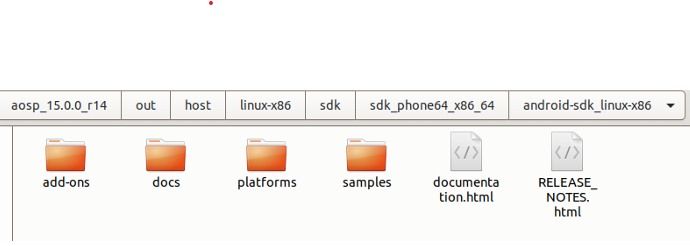

编译完成后会生成SDK，路径如下：

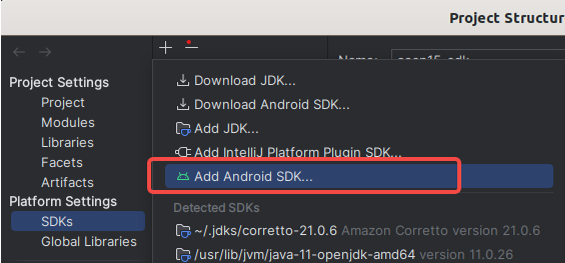

点击Android Studio中 File->Project Structure->SDKs 添加SDK

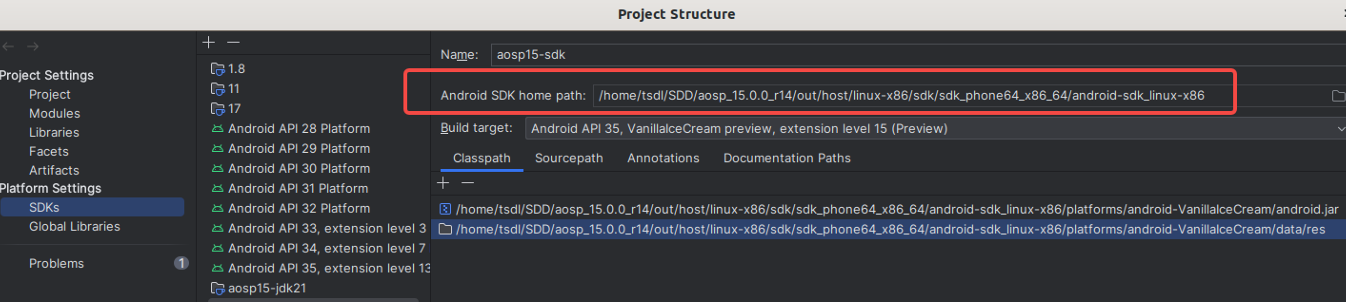

路径选择make sdk后生成的路径

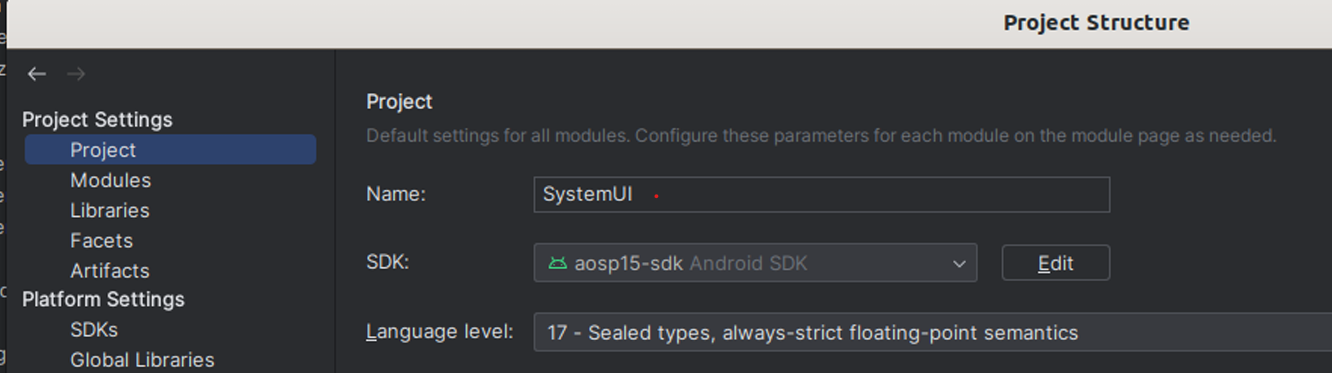

添加SDK完成后，我这里命名为aosp15-sdk，将这个sdk应用到该工程 Project中的SDK选择aosp15-sdk

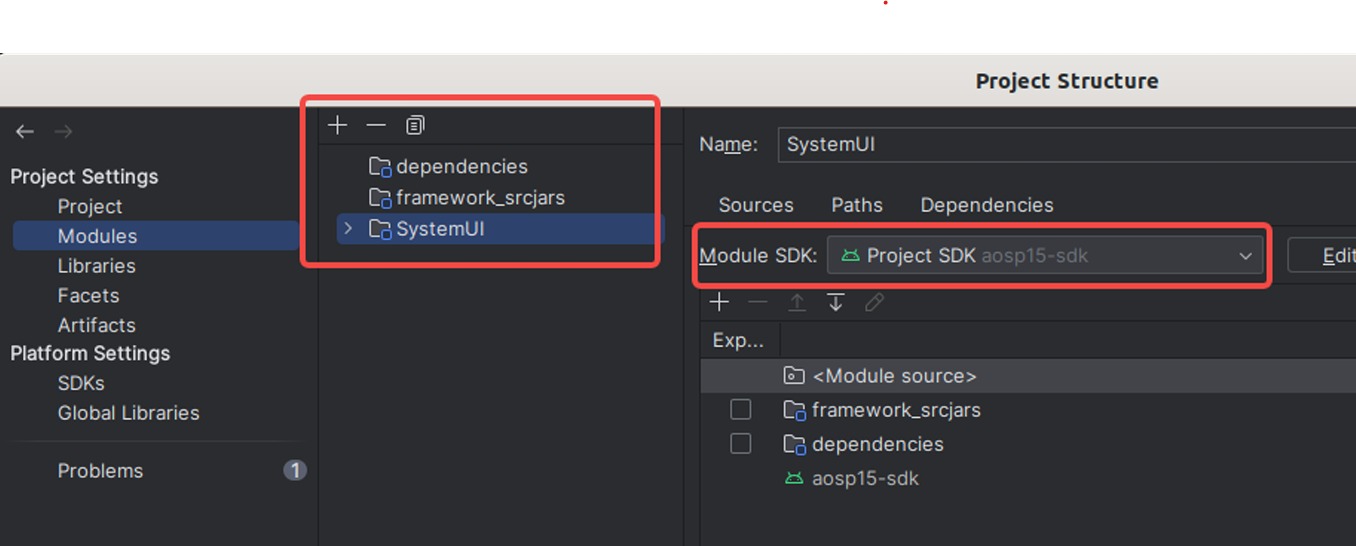

注意Modules中的3个module也要是该SDK

点击apply应用这些设置。到此SystemUI中java的跳转应该就可以实现

Step3. 配置 Android ，处理 AndroidManifest.xml 和 res 资源

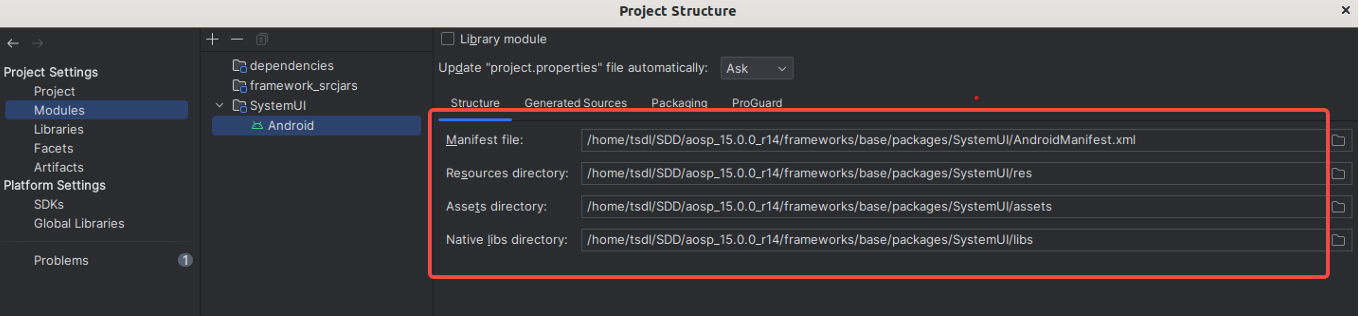

同样的点开Project Structure->Modules->SystsmUI，点击 ➕ 号，选择Android

点击apply完成设置

至此，项目中资源间的跳转应该就可以实现

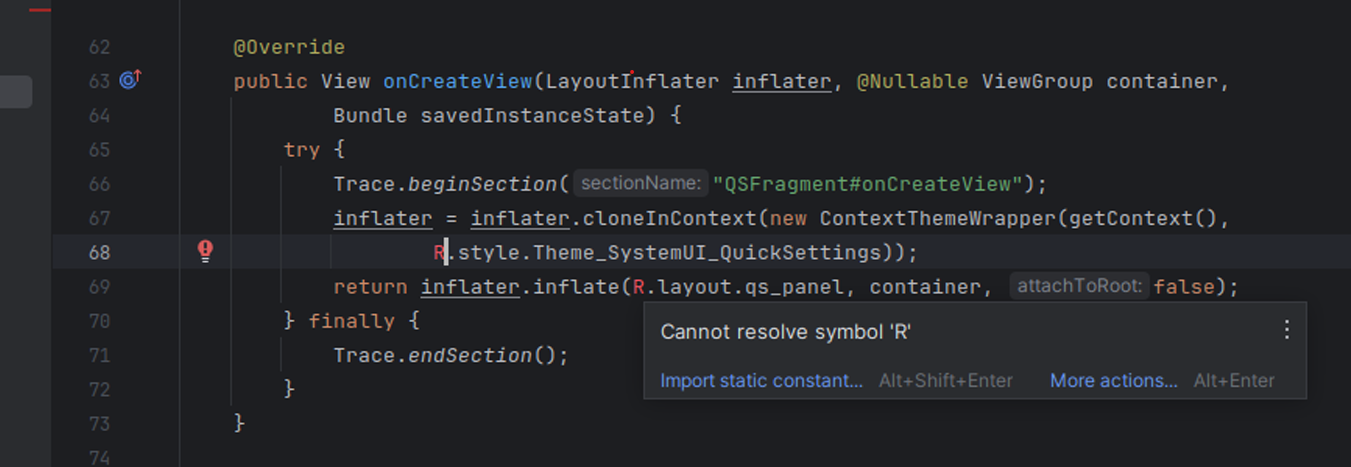

但是，发现在java中通过例如R.layout R.id等等依然是无法找到

这是因为在src中，SystemUI使用的是

复制代码

import com.android.systemui.res.R;

发现它其实对应的是SystemUI/AndroidManifest-res.xml

复制代码

 <manifest package= "com.android.systemui.res">
      <application/>
 </manifest>

在Android.bp中可以看到这个res.xml的引用

复制代码

//Create a library to expose SystemUI's resources to other modules.
 android_library {
 name: "SystemUI-res",
 use_resource_processor: true,
 resource_dirs: [
 "res-product",
 "res-keyguard",
 "res",
 ],
 static_libs: [
 "SystemUISharedLib",
 "SystemUICustomizationLib",
 "SettingsLib",
 "androidx.leanback_leanback",
 "androidx.slice_slice-core",
 "androidx.slice_slice-view",
 ],
 manifest: "AndroidManifest-res.xml",
 }

原来它是单独创建了一个模块，这样可以提供给其他模块使用，它适用于bp编译但是 gradle无法处理

那么在Android Studio中该如何配置R呢?

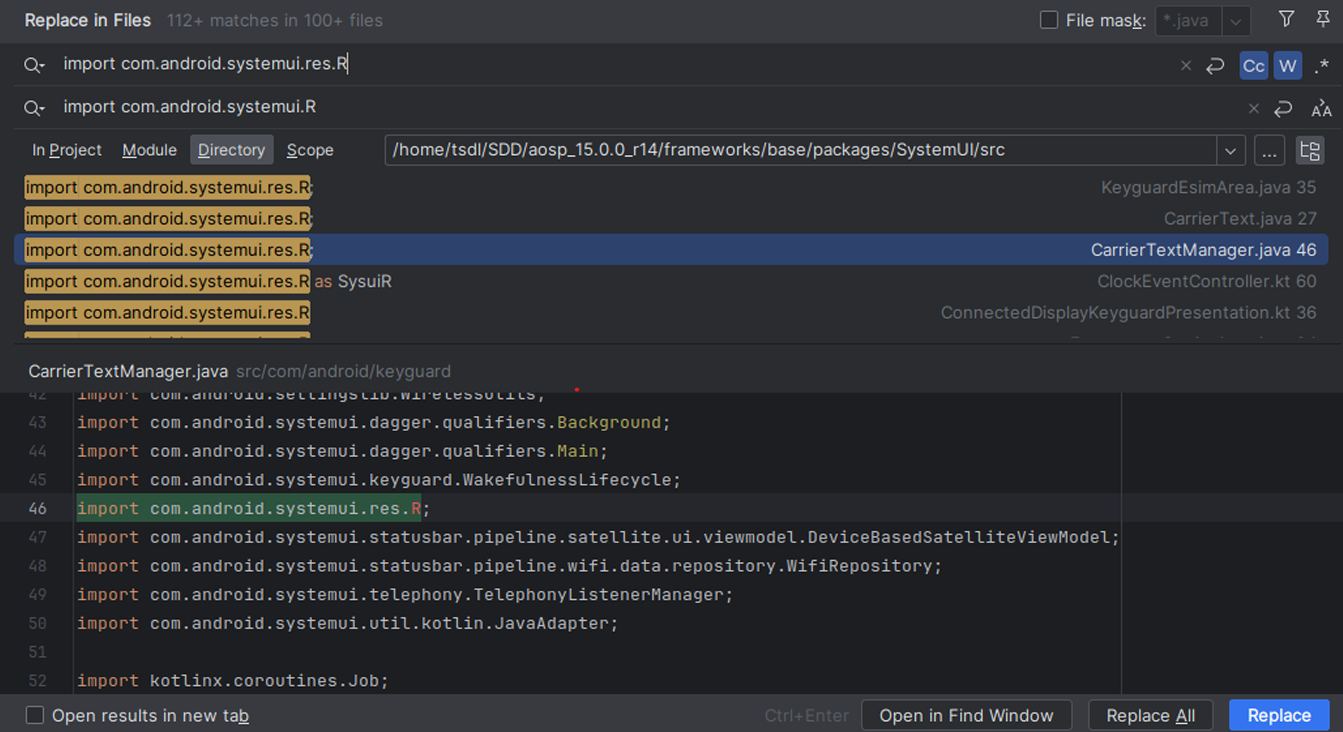

可以替换所有import com.android.systemui.res.R 为 import com.android.systemui.R 这仅仅是为了AndroidStudio调试方便。它会影响AOSP编译，建议做成一个patch，编译时revert

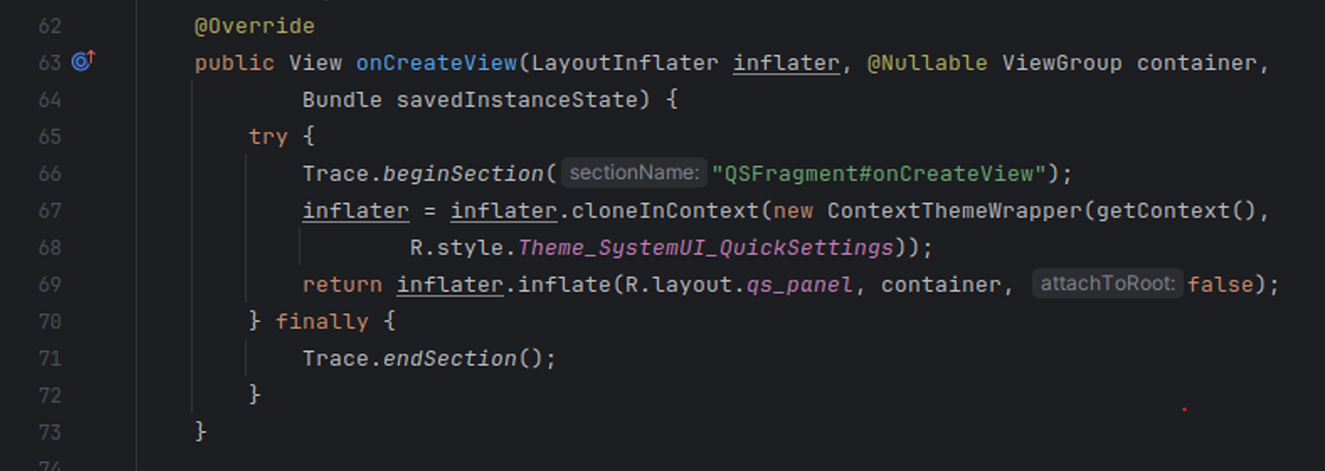

这样的话我们就发现java/kt 能够直接引res资源

需要注意的点

SystemUI/src/com.android.keyguard/ 下的文件仍无法进行资源跳转，原因是在配置Android的时候

可以将res-keyguard 合并到res下。或者重新选择这里的Resources directory。这里为了不破坏systemui结构就不合并了，主要的java跳转及部分的res跳转已经完成，这样能大大提高SystemUI的开发以及调试效率

使用 Android Studio debug SystemUI

众所周知，像是平常的普通应用，我们代码打好断点然后attach Debugger to it's process就可以了，然后去点击触发到断点的逻辑。但是systemUI是伴随着 systemServer启动，我们该如何在开机的时候可以去debug systemUI的

Android studio 的 adb 和终端的 adb 互相抢占端口的问题可参考:Android studio的adb和终端的adb互相抢占端口-CSDN博客

Step1. 首先配置一下这个 SystemUI 项目的 Run/Debug Configurations

添加一个Android App Module选择我们的SystemUI，重要的是Debugger里的内容

在Debugger里开启 Automatically attach on Debug.waitForDebugger()这个选项，然后 Apply。它可以自动的去attach到SystemUI如果SystemUI被设置为等待debug

Step2. 配置 SystemUI 为 debug_app ，以及开启等待 SystemUI 调试

复制代码

adb shell am set-debug-app -w --persistent com.android.systemui
# -w表示在应用启动时等待调试器连接。应用会暂停运行，直到调试器附加到它
# --persistent表示将调试设置持久化，即使设备重启后，调试设置仍然有效

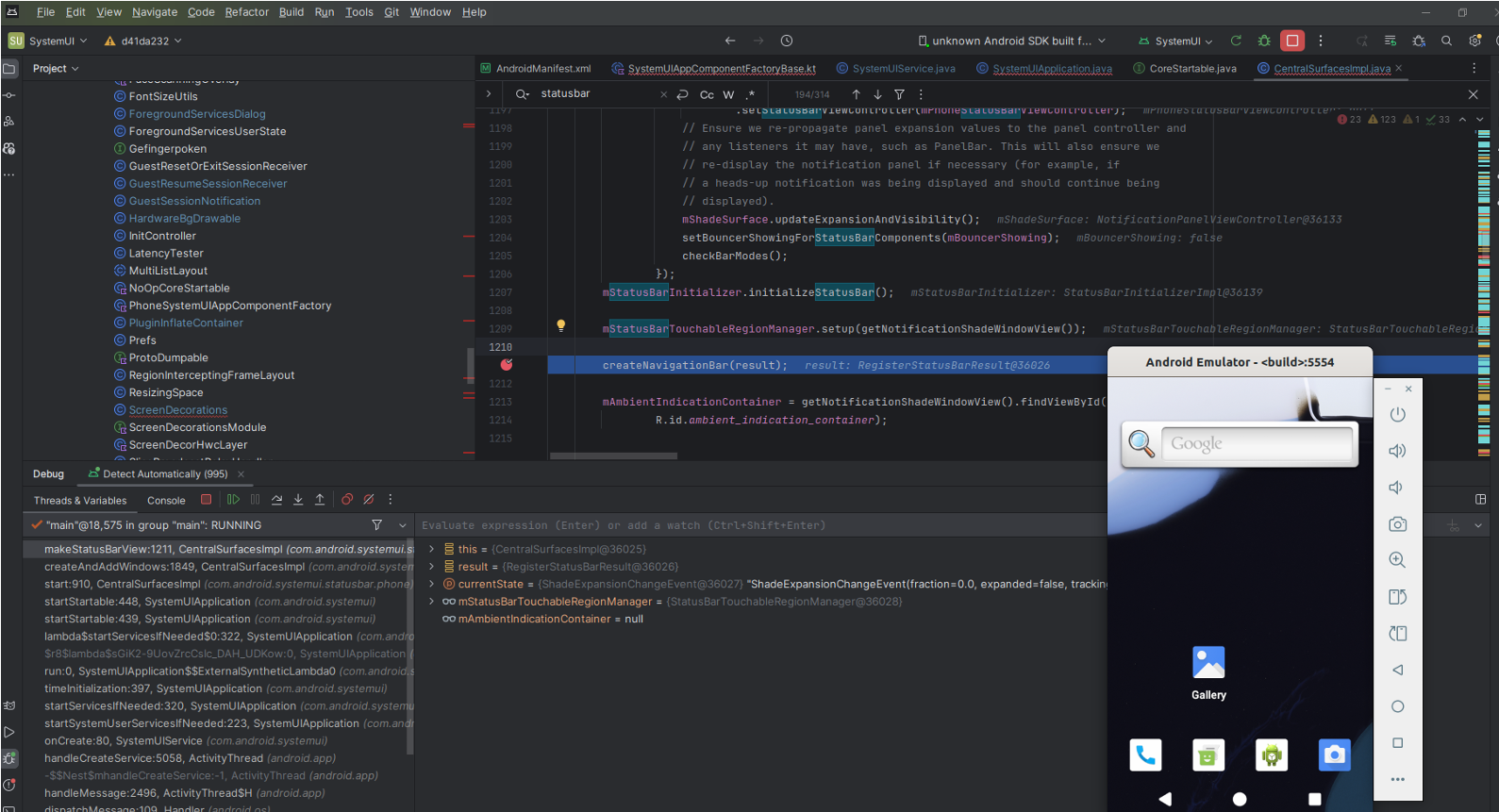

然后模拟器重启。会发现Android Stuido自动的attch上SystemUI进程然后开始 debugger~

清除debug app设置

复制代码

adb shell am clear-debug-app
