PowerManagerService(上):电源状态与WakeLock管理

引言

在上一篇输入系统的文章中，我们看到Android如何精准地将用户触摸传递给应用。但有一个问题值得思考：当用户不操作时，系统如何决定是保持唤醒还是进入休眠？

这就是PowerManagerService(PMS)的职责。它就像一个精明的电力调度员------既要保证用户需要时系统随时响应，又要在空闲时尽可能节约电量。这种平衡，是Android续航优化的核心。

一、PowerManagerService整体架构

1.1 架构设计哲学

PMS的设计遵循几个核心原则：

分层隔离 ：应用层无法直接控制硬件，必须通过PMS这个"守门人" 状态汇总 ：多个应用的电源需求汇总后，取"最高要求"执行 策略可配：不同设备可以定制休眠策略，而不改变核心逻辑

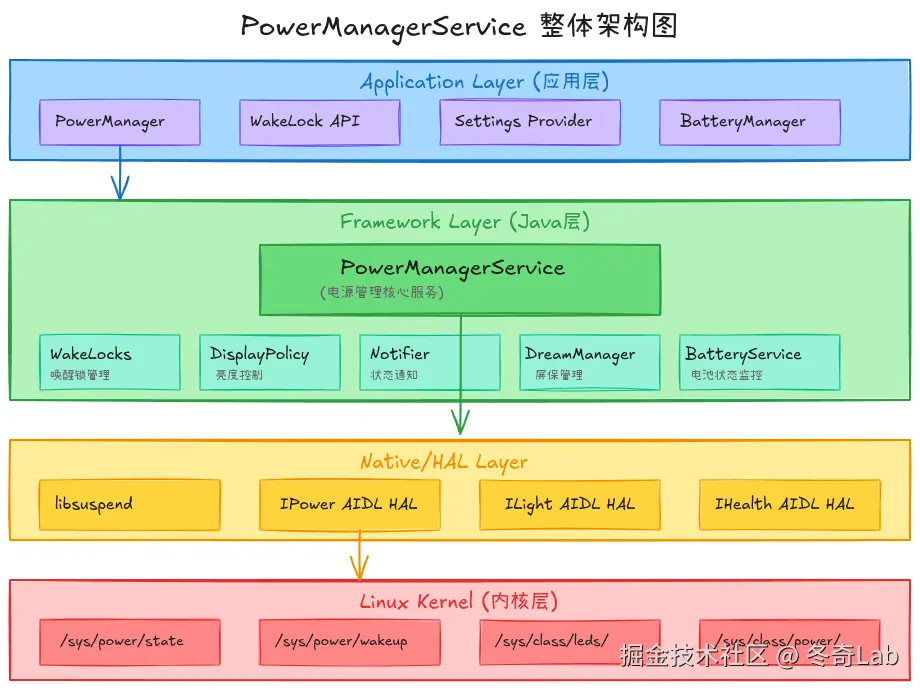

1.2 四层架构

1.3 核心职责

PMS承担五大核心职责：

职责	说明	关键类/方法
WakeLock管理	管理应用的唤醒锁请求	acquireWakeLockInternal()
电源状态控制	决定系统处于唤醒/休眠状态	updatePowerStateLocked()
亮度管理	控制屏幕亮度和自动调节	DisplayPowerController
休眠/唤醒	触发系统进入或退出休眠	goToSleepInternal()
电池监控	监听电池状态变化	BatteryService

二、电源状态机

2.1 理解电源状态

Android定义了几种核心电源状态，它们构成一个状态机：

         用户活动/WakeLock
              ↓
    ┌─────────────────┐
    │     AWAKE       │ ←── 屏幕亮、CPU运行、用户可交互
    │   (完全唤醒)     │
    └────────┬────────┘
             │ 屏幕超时
             ↓
    ┌─────────────────┐
    │     DOZE        │ ←── 屏幕关、CPU间歇运行(Doze模式)
    │   (打盹模式)     │
    └────────┬────────┘
             │ 深度空闲
             ↓
    ┌─────────────────┐
    │     ASLEEP      │ ←── 屏幕关、CPU休眠、最低功耗
    │   (深度休眠)     │
    └─────────────────┘

2.2 状态转换的触发条件

// frameworks/base/services/core/java/com/android/server/power/PowerManagerService.java

// 核心状态更新方法
private void updatePowerStateLocked() {
    // 1. 更新WakeLock汇总状态
    updateWakeLockSummaryLocked(dirtyPhase1);

    // 2. 更新用户活动状态
    updateUserActivitySummaryLocked(now, dirtyPhase1);

    // 3. 决定是否需要保持唤醒
    updateWakefulnessLocked(dirtyPhase1);

    // 4. 更新显示电源状态
    updateDisplayPowerStateLocked(dirtyPhase2);

    // 5. 更新屏保状态
    updateDreamLocked(dirtyPhase2);

    // 6. 最后决定是否进入休眠
    updateSuspendBlockerLocked();
}

关键理解：这个方法是PMS的"心脏"，每次电源相关事件发生时都会调用，重新计算系统应该处于什么状态。

2.3 状态判断的核心逻辑

// 判断系统是否需要保持唤醒
private boolean isItBedTimeYetLocked() {
    // 有活跃的WakeLock → 不能睡
    if (mWakeLockSummary != 0) {
        return false;
    }
    // 有用户活动 → 不能睡
    if (mUserActivitySummary != 0) {
        return false;
    }
    // 正在充电且设置了常亮 → 不能睡
    if (mStayOn) {
        return false;
    }
    // 可以休眠了
    return true;
}

设计思想：采用"否决权"模式------任何一个条件不满足，系统就不能休眠。这保证了用户体验优先。

三、WakeLock机制详解

3.1 什么是WakeLock？

WakeLock(唤醒锁)是应用**告诉系统"我正在做重要的事，别让我睡着"**的机制。

生活类比：想象你在图书馆自习，困了想睡觉。但如果有人在问你问题(WakeLock)，你就不能睡。只有当所有人都离开(所有WakeLock释放)，你才能安心休息。

3.2 WakeLock类型

Android定义了多种WakeLock类型，控制不同级别的唤醒：

类型	CPU	屏幕	键盘灯	典型场景
PARTIAL_WAKE_LOCK	✓	×	×	后台下载、音乐播放
SCREEN_DIM_WAKE_LOCK	✓	暗	×	视频播放(省电模式)
SCREEN_BRIGHT_WAKE_LOCK	✓	亮	×	导航、阅读
FULL_WAKE_LOCK	✓	亮	✓	游戏、视频通话
PROXIMITY_SCREEN_OFF_WAKE_LOCK	✓	动态	×	通话时靠近耳朵关屏

⚠️ 注意 : FULL_WAKE_LOCK和SCREEN_BRIGHT_WAKE_LOCK在API 17后已废弃，推荐使用FLAG_KEEP_SCREEN_ON标志。

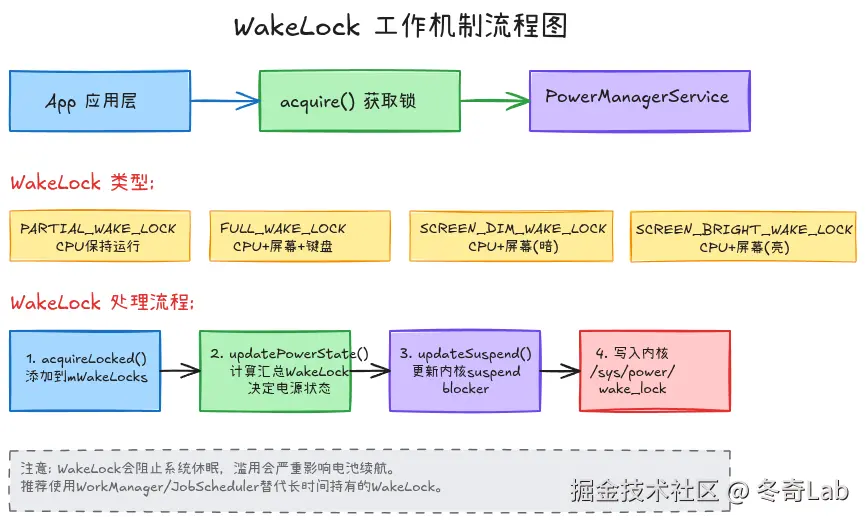

3.3 WakeLock获取流程

// 应用层使用
PowerManager pm = (PowerManager) getSystemService(POWER_SERVICE);
PowerManager.WakeLock wakeLock = pm.newWakeLock(
    PowerManager.PARTIAL_WAKE_LOCK,
    "MyApp:MyWakeLockTag"
);
wakeLock.acquire();  // 获取锁
// ... 执行任务
wakeLock.release();  // 释放锁

内部处理流程：

App.acquire()
    ↓
PowerManager.acquire()
    ↓ Binder IPC
PowerManagerService.acquireWakeLockInternal()
    ↓
1. 创建WakeLock对象，加入mWakeLocks列表
2. 调用updatePowerStateLocked()
3. 重新计算电源状态
4. 如需要，通过Native层写入内核
    ↓
/sys/power/wake_lock (内核层)

3.4 WakeLock管理的核心代码

// PowerManagerService.java

void acquireWakeLockInternal(IBinder lock, int flags, String tag,
        String packageName, WorkSource ws, String historyTag,
        int uid, int pid) {
    synchronized (mLock) {
        // 1. 查找是否已存在
        int index = findWakeLockIndexLocked(lock);
        WakeLock wakeLock;

        if (index >= 0) {
            // 已存在，更新属性
            wakeLock = mWakeLocks.get(index);
            wakeLock.updateProperties(flags, tag, packageName, ws, historyTag);
        } else {
            // 新建WakeLock
            wakeLock = new WakeLock(lock, flags, tag, packageName,
                    ws, historyTag, uid, pid);
            mWakeLocks.add(wakeLock);
        }

        // 2. 应用WakeLock策略(可能被系统策略禁用)
        applyWakeLockFlagsOnAcquireLocked(wakeLock);

        // 3. 触发电源状态更新
        updatePowerStateLocked();
    }
}

3.5 WakeLock汇总机制

多个应用可能同时持有WakeLock，系统需要汇总处理：

private void updateWakeLockSummaryLocked(int dirty) {
    mWakeLockSummary = 0;

    for (int i = 0; i < numWakeLocks; i++) {
        WakeLock wakeLock = mWakeLocks.get(i);

        // 跳过被禁用的WakeLock
        if (wakeLock.mDisabled) continue;

        // 按位或汇总所有WakeLock的效果
        switch (wakeLock.mFlags & PowerManager.WAKE_LOCK_LEVEL_MASK) {
            case PowerManager.PARTIAL_WAKE_LOCK:
                mWakeLockSummary |= WAKE_LOCK_CPU;
                break;
            case PowerManager.SCREEN_DIM_WAKE_LOCK:
                mWakeLockSummary |= WAKE_LOCK_SCREEN_DIM;
                break;
            case PowerManager.SCREEN_BRIGHT_WAKE_LOCK:
                mWakeLockSummary |= WAKE_LOCK_SCREEN_BRIGHT;
                break;
            // ...
        }
    }
}

设计智慧：使用位运算进行汇总，高效且可以同时表示多种状态组合。

四、亮度控制系统

4.1 亮度控制架构

用户设置亮度 / 自动亮度传感器
           ↓
    DisplayPowerController
           ↓
    ┌──────┴──────┐
    │             │
手动亮度      自动亮度
(直接设置)   (算法计算)
    │             │
    └──────┬──────┘
           ↓
    DisplayPowerState
           ↓
    ILight HAL接口
           ↓
    /sys/class/leds/lcd-backlight/brightness

4.2 自动亮度算法

自动亮度不是简单的线性映射，而是考虑多种因素：

// DisplayBrightnessController.java (简化逻辑)

float calculateAutoBrightness(float lux) {
    // 1. 基础亮度曲线(非线性)
    float baseBrightness = mBrightnessCurve.getBrightness(lux);

    // 2. 用户偏好调整
    float userAdjusted = applyUserBrightnessOffset(baseBrightness);

    // 3. 环境适应(平滑过渡)
    float smoothed = mSmoother.smooth(userAdjusted);

    // 4. 应用亮度限制
    return clamp(smoothed, mMinBrightness, mMaxBrightness);
}

关键设计：

• 非线性曲线：暗环境变化敏感，亮环境变化平缓
• 平滑过渡：避免亮度突变引起视觉不适
• 用户学习：记住用户在特定环境的亮度偏好

4.3 Android 15新特性：HDR亮度增强

// Android 15支持HDR内容的动态亮度提升
if (isHdrContent && mHdrBrightnessEnabled) {
    // HDR内容可以突破正常亮度上限
    maxBrightness = mPeakHdrBrightness;  // 可达1000nit+
}

五、休眠与唤醒流程

5.1 进入休眠的完整流程

当系统决定进入休眠时：

触发条件(超时/按键/Proximity)
           ↓
    goToSleepInternal()
           ↓
    1. 设置mWakefulness = WAKEFULNESS_GOING_TO_SLEEP
    2. 发送广播 ACTION_SCREEN_OFF
    3. 等待所有组件响应
           ↓
    updateSuspendBlockerLocked()
           ↓
    释放CPU suspend blocker
           ↓
    Native层: autosuspend_enable()
           ↓
    内核: echo mem > /sys/power/state
           ↓
    系统进入S3休眠状态

5.2 唤醒流程

// 唤醒源触发(电源键/来电/闹钟等)
void wakeUpInternal(long eventTime, int reason, String details,
        int uid, String opPackageName, int opUid) {
    synchronized (mLock) {
        // 1. 检查是否允许唤醒
        if (!shouldWakeUpWhenPluggedOrUnpluggedLocked(
                wasPowered, mBatteryLevel, dockedOnWirelessCharger)) {
            return;
        }

        // 2. 更新唤醒状态
        mLastWakeTime = eventTime;
        mWakefulness = WAKEFULNESS_AWAKE;

        // 3. 通知各组件
        mNotifier.onWakeUp(reason, details, uid, opPackageName, opUid);

        // 4. 更新用户活动时间
        userActivityNoUpdateLocked(eventTime,
                PowerManager.USER_ACTIVITY_EVENT_OTHER, 0, uid);

        // 5. 触发电源状态更新
        updatePowerStateLocked();
    }
}

5.3 与内核的交互

PMS通过几个关键接口与内核交互：

接口	路径	功能
休眠控制	/sys/power/state	写入mem触发休眠
WakeLock	/sys/power/wake_lock	持有唤醒锁
唤醒源	/sys/power/wakeup_count	检查待处理唤醒
自动休眠	/sys/power/autosleep	启用自动休眠

六、调试与问题诊断

6.1 常用调试命令

# 查看PMS完整状态
adb shell dumpsys power

# 查看当前WakeLock
adb shell dumpsys power | grep -A 50 "Wake Locks:"

# 查看电源状态历史
adb shell dumpsys batterystats | grep "Wake lock"

# 查看内核WakeLock
adb shell cat /sys/kernel/debug/wakeup_sources

# 强制休眠(调试用)
adb shell input keyevent KEYCODE_SLEEP

6.2 WakeLock问题诊断

# 查看哪些应用持有WakeLock
adb shell dumpsys power | grep "PARTIAL_WAKE_LOCK"

# 输出示例:
#   PARTIAL_WAKE_LOCK 'AudioMix' ACQ=-3s402ms (uid=1041 pid=891)
#   PARTIAL_WAKE_LOCK 'MyApp:Download' ACQ=-1m23s (uid=10156 pkg=com.example)

# 检查WakeLock持有时间
adb shell dumpsys batterystats | grep "Wake lock" | sort -k2 -rn

6.3 常见问题排查

问题1：设备无法休眠

# 检查是否有WakeLock阻止
adb shell dumpsys power | grep "mWakeLockSummary"
# 如果不为0，说明有活跃的WakeLock

问题2：耗电异常

# 查看WakeLock持有统计
adb shell dumpsys batterystats --reset  # 先重置
# 使用一段时间后
adb shell dumpsys batterystats | grep "Wake lock"
# 找出持有时间最长的WakeLock

问题3：屏幕无法点亮

# 检查电源状态
adb shell dumpsys power | grep "mWakefulness"
# 检查是否有Proximity锁
adb shell dumpsys power | grep "PROXIMITY"

七、最佳实践

7.1 WakeLock使用规范

// ✅ 正确做法：使用try-finally确保释放
val wakeLock = powerManager.newWakeLock(
    PowerManager.PARTIAL_WAKE_LOCK,
    "MyApp:TaskWakeLock"
).apply {
    setReferenceCounted(false)  // 推荐非引用计数模式
}

try {
    wakeLock.acquire(10 * 60 * 1000L)  // 设置超时，防止泄漏
    doWork()
} finally {
    if (wakeLock.isHeld) {
        wakeLock.release()
    }
}

// ❌ 错误做法：不释放或无超时
wakeLock.acquire()  // 危险！没有超时
// 忘记调用release()会导致设备无法休眠

7.2 替代方案推荐

场景	传统方式	推荐方式
后台任务	PARTIAL_WAKE_LOCK	WorkManager
定时任务	AlarmManager + WakeLock	AlarmManager.setExactAndAllowWhileIdle()
保持屏幕	SCREEN_BRIGHT_WAKE_LOCK	FLAG_KEEP_SCREEN_ON
前台服务	WakeLock	前台Service自带WakeLock

7.3 电量优化建议

1. 最小化WakeLock范围：只在必要时持有
2. 使用超时机制 ：acquire(timeout)防止泄漏
3. 批量处理任务：减少唤醒次数
4. 优先使用系统API：WorkManager/JobScheduler会智能调度

八、Android 15新特性

8.1 自适应电源管理

Android 15增强了机器学习预测能力：

// 系统会学习用户使用模式，预测何时需要充电
// 在预测用户即将使用前提前唤醒，提升响应速度
AdaptivePowerManager.predictNextWakeTime()

8.2 更严格的WakeLock限制

// Android 15对后台WakeLock有更严格的限制
// 超过阈值会被系统强制释放
if (wakeLock.isHeldLongerThan(BACKGROUND_WAKELOCK_TIMEOUT)) {
    forceReleaseWakeLock(wakeLock);
    notifyAppExcessiveWakeLock(packageName);
}

8.3 AIDL HAL升级

Android 15完成了Power HAL从HIDL到AIDL的迁移：

// hardware/interfaces/power/aidl/android/hardware/power/IPower.aidl
interface IPower {
    void setMode(in Mode type, in boolean enabled);
    boolean isModeSupported(in Mode type);
    void setBoost(in Boost type, in int durationMs);
    boolean isBoostSupported(in Boost type);
}

总结

本篇我们深入分析了PowerManagerService的核心机制：

1. 架构设计：四层架构实现了硬件隔离和策略灵活
2. 电源状态机：通过状态机管理系统的唤醒/休眠转换
3. WakeLock机制：理解了WakeLock如何阻止系统休眠
4. 亮度控制：自动亮度算法的设计思想
5. 休眠唤醒：完整的休眠和唤醒流程

下一篇预告：《PowerManagerService(下):Doze模式与电池优化》将深入分析Android的省电模式机制，包括Doze模式、App Standby、后台限制等高级电源管理策略。

---

参考资料

• Android Power Management Guide
• WakeLock API Documentation

---
