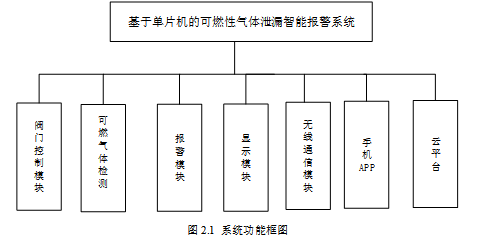

如图2.1所示为可燃性气体泄漏智能报警系统功能设计框图,其具有可燃气体检测、阀门控制、报警、液晶显示、wifi传输、手机APP查看、云平台记录数据等多个功能模块。系统选用单片机为主控模块,通过可燃气体传感器实现环境中的实时可燃气体浓度,一旦数据超出设定阈值进行报警提示。系统监测数据不仅能够通过液晶实时显示,而且利用无线通信模块可将数据发送到云平台,并将数据存储到数据库,并于用户实时查看气体浓度、历史数据和系统状态。用户可以通过APP远程设定阈值,异常时可以发送报警系统到手机,并且可以通过手机APP远程关闭阀门,保障系统应用的安全性与智能化。

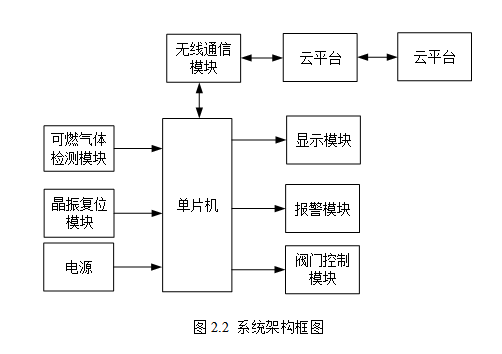

在硬件架构上,本设计基于单片机的可燃性气体泄漏智能报警系统主要包括STM32F103单片机主控模块、MQ可燃气体检测模块、OLED12864显示模块、报警模块、ESP8266无线通信模块、继电器、手机APP和云平台模块等,如图2.2所示为其硬件架构。
