OSPF实验:外部路由引入

OSPF外部路由引入

实验目的:

除了内部通信外,企业还需要与外部网络进行通信,不同企业网络之间存在互访需求。
假设A公司网络部署OSPF协议实现内部通信,因业务发展,需要访问B公司的一台WEB服务器。

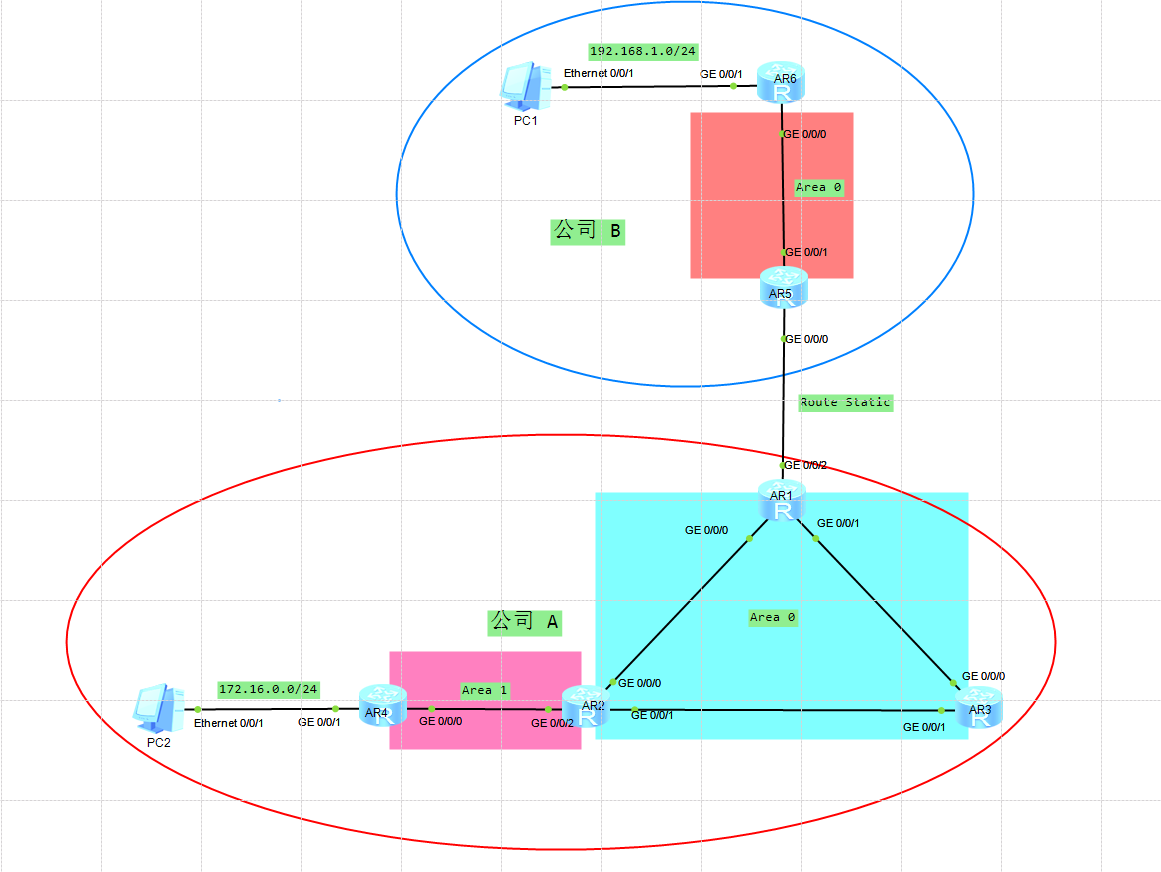

网络拓扑图:

公司A:

R1
复制代码
<Huawei>sy
[R1]sysname  R1
[R1]in g0/0/1
[R1-GigabitEthernet0/0/1]ip add 10.0.12.1 24
[R1-GigabitEthernet0/0/1]in g0/0/2
[R1-GigabitEthernet0/0/2]ip add 10.0.13.1 24
[R1-GigabitEthernet0/0/2]in g0/0/0
[R1-GigabitEthernet0/0/0]ip add 10.0.15.1 24
[R1-GigabitEthernet0/0/2]q
[R1]ospf 1 router-id 1.1.1.1
[R1-ospf-1]area 0
[R1-ospf-1-area-0.0.0.0]network 10.0.12.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]network 10.0.13.1 0.0.0.0
[R1-ospf-1-area-0.0.0.0]q
[R1-ospf-1]q
[R1]dis ospf lsdb

	 OSPF Process 1 with Router ID 1.1.1.1
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    1.1.1.1         1.1.1.1              8  48    80000002       1


[R1]
R2
复制代码
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R2
[R2]in g0/0/0
[R2-GigabitEthernet0/0/0]ip add 10.0.12.2 24
[R2-GigabitEthernet0/0/0]in g0/0/1
[R2-GigabitEthernet0/0/1]ip add 10.0.23.2 24
[R2-GigabitEthernet0/0/2]ip add 10.0.24.2 24
[R2]ospf 1 router-id 2.2.2.2
[R2-ospf-1]area 0
[R2-ospf-1-area-0.0.0.0]network 10.0.12.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]network 10.0.23.2 0.0.0.0
[R2-ospf-1-area-0.0.0.0]q
[R2-ospf-1]area 1
[R2-ospf-1-area-0.0.0.1]network 10.0.24.2 0.0.0.0
[R2-ospf-1]q
[R2]dis ospf lsdb

	 OSPF Process 1 with Router ID 2.2.2.2
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2             43  48    80000009       1
 Router    1.1.1.1         1.1.1.1            282  48    8000000A       1
 Router    3.3.3.3         3.3.3.3            277  48    80000006       1
 Network   10.0.23.2       2.2.2.2            270  32    80000002       0
 Network   10.0.13.1       1.1.1.1            282  32    80000002       0
 Network   10.0.12.1       1.1.1.1            619  32    80000002       0
 Sum-Net   10.0.24.0       2.2.2.2             14  28    80000001       1

		         Area: 0.0.0.1
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2             14  36    80000001       1
 Sum-Net   10.0.13.0       2.2.2.2             14  28    80000001       2
 Sum-Net   10.0.12.0       2.2.2.2             14  28    80000001       1
 Sum-Net   10.0.23.0       2.2.2.2             14  28    80000001       1


[R2]
R3
复制代码
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R3
[R3]in g0/0/0
[R3-GigabitEthernet0/0/0]ip add 10.0.13.3 24
[R3-GigabitEthernet0/0/0]in g0/0/1
[R3-GigabitEthernet0/0/1]ip add 10.0.23.3 24
[R3]ospf 1 router-id 3.3.3.3
[R3-ospf-1]area 0
[R3-ospf-1-area-0.0.0.0]network 10.0.13.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]network 10.0.23.3 0.0.0.0
[R3-ospf-1-area-0.0.0.0]q
[R3-ospf-1]q
[R3]dis ospf lsdb

	 OSPF Process 1 with Router ID 3.3.3.3
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2              3  48    80000008       1
 Router    1.1.1.1         1.1.1.1             12  48    8000000A       1
 Router    3.3.3.3         3.3.3.3              7  48    80000006       1
 Network   10.0.23.2       2.2.2.2              3  32    80000002       0
 Network   10.0.13.1       1.1.1.1             12  32    80000002       0
 Network   10.0.12.1       1.1.1.1            350  32    80000002       0


[R3]
R4
复制代码
<Huawei>sy
[Huawei]sy R4
[R4]in g0/0/0
[R4-GigabitEthernet0/0/0]ip add 10.0.24.4 24
[R4-GigabitEthernet0/0/0]in g0/0/1
[R4-GigabitEthernet0/0/1]ip add 172.16.0.1 24
[R4-GigabitEthernet0/0/1]q
[R4]ospf 1 router-id 4.4.4.4
[R4-ospf-1]area 1
[R4-ospf-1-area-0.0.0.1]network 172.16.0.1 0.0.0.0
[R4-ospf-1-area-0.0.0.1]network 10.0.24.4 0.0.0.0
[R4-ospf-1-area-0.0.0.1]q
[R4-ospf-1]q
[R4]dis ospf lsdb

	 OSPF Process 1 with Router ID 4.4.4.4
		 Link State Database

		         Area: 0.0.0.1
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    4.4.4.4         4.4.4.4            217  36    80000003       1
 Router    2.2.2.2         2.2.2.2            217  36    80000005       1
 Network   10.0.24.2       2.2.2.2            217  32    80000002       0
 Sum-Net   10.0.13.0       2.2.2.2            398  28    80000001       2
 Sum-Net   10.0.12.0       2.2.2.2            398  28    80000001       1
 Sum-Net   10.0.23.0       2.2.2.2            398  28    80000001       1


[R4]

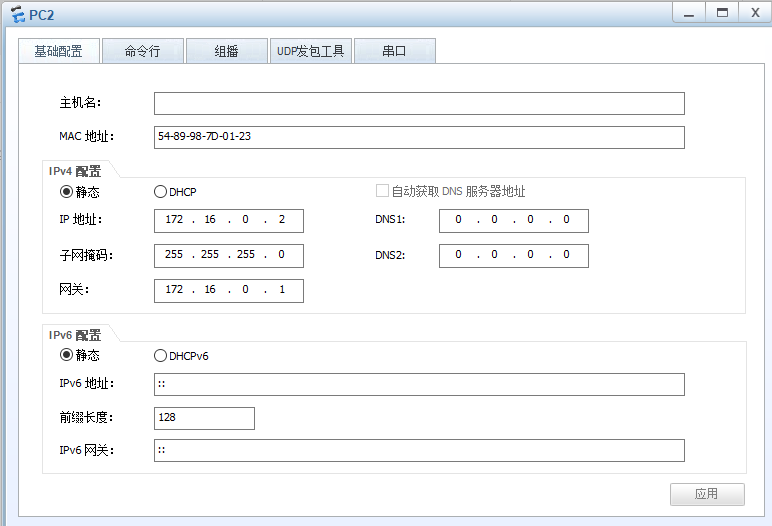

PC2

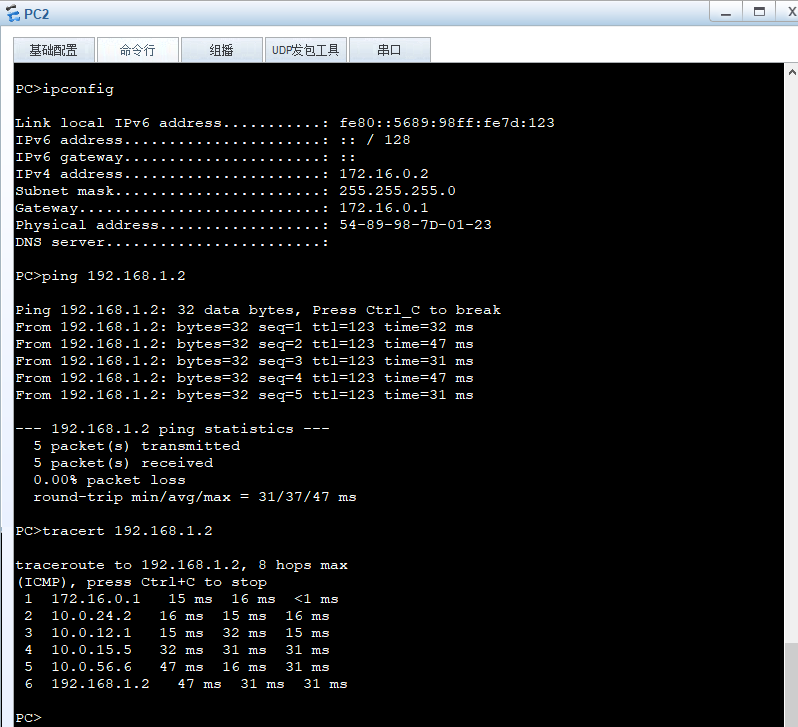

测试连通性:


公司B

R5
复制代码
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R5
[R5]in g0/0/0
[R5-GigabitEthernet0/0/0]ip add 10.0.15.5 24
[R5-GigabitEthernet0/0/0]in g0/0/1
[R5-GigabitEthernet0/0/1]ip add 10.0.56.5 24
[R5-GigabitEthernet0/0/1]q
[R5]ospf 1 router-id 5.5.5.5
[R5-ospf-1]area 0
[R5-ospf-1-area-0.0.0.0]network 10.0.56.5 0.0.0.0
[R5-ospf-1-area-0.0.0.0]q
[R5-ospf-1]q
[R5]dis ospf lsdb

	 OSPF Process 1 with Router ID 5.5.5.5
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    5.5.5.5         5.5.5.5              5  36    80000001       1


[R5]
R6
复制代码
<Huawei>sy
Enter system view, return user view with Ctrl+Z.
[Huawei]sy R6
[R6]in g0/0/0
[R6-GigabitEthernet0/0/0]ip add 10.0.56.6 24
[R6-GigabitEthernet0/0/0]in g0/0/01
[R6-GigabitEthernet0/0/1]ip add 192.168.1.1 24
[R6-GigabitEthernet0/0/1]q
[R6]ospf 1 router-id 6.6.6.6
[R6-ospf-1]area 0
[R6-ospf-1-area-0.0.0.0]netw
[R6-ospf-1-area-0.0.0.0]network 10.0.56.6 0.0.0.0
[R6-ospf-1-area-0.0.0.0]network 192.168.1.1 0.0.0.0
[R6-ospf-1-area-0.0.0.0]q
[R6-ospf-1]q
[R6]dis ospf lsdb

	 OSPF Process 1 with Router ID 6.6.6.6
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    6.6.6.6         6.6.6.6              6  48    80000004       1
 Router    5.5.5.5         5.5.5.5              9  36    80000005       1
 Network   10.0.56.5       5.5.5.5              9  32    80000002       0


[R6]
PC1

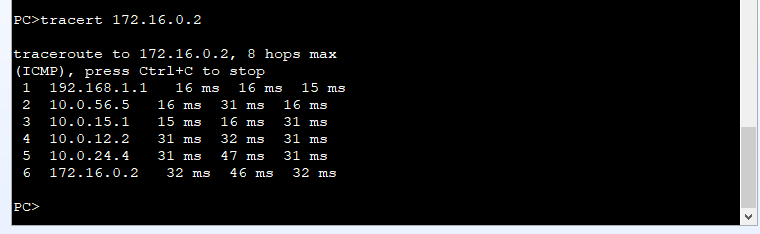

测试连通性:


在R1 上引入外部路由:

复制代码
[R1]ip route-static 192.168.1.0 255.255.255.0 10.0.15.5
[R1]ospf 1
[R1-ospf-1]import-route static

[R1]dis ospf lsdb

	 OSPF Process 1 with Router ID 1.1.1.1
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    2.2.2.2         2.2.2.2            616  48    8000000A       1
 Router    1.1.1.1         1.1.1.1            172  48    8000000C       1
 Router    3.3.3.3         3.3.3.3            849  48    80000007       1
 Network   10.0.23.2       2.2.2.2            842  32    80000003       0
 Network   10.0.13.1       1.1.1.1            852  32    80000003       0
 Network   10.0.12.1       1.1.1.1           1189  32    80000003       0
 Sum-Net   10.0.24.0       2.2.2.2            586  28    80000002       1
 Sum-Net   172.16.0.0      2.2.2.2            461  28    80000001       2


		 AS External Database
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 External  192.168.1.0     1.1.1.1              8  36    80000001       1

[R1]

在R5 上引入外部路由:

复制代码
[R5]ip route-static 172.16.0.0 255.255.255.0 10.0.15.1
[R5]ospf 1
[R5-ospf-1]import-route static
[R5-ospf-1]q
[R5]dis ospf lsdb

	 OSPF Process 1 with Router ID 5.5.5.5
		 Link State Database

		         Area: 0.0.0.0
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 Router    6.6.6.6         6.6.6.6           1695  48    80000005       1
 Router    5.5.5.5         5.5.5.5              6  36    80000006       1
 Network   10.0.56.5       5.5.5.5           1733  32    80000002       0


		 AS External Database
 Type      LinkState ID    AdvRouter          Age  Len   Sequence   Metric
 External  172.16.0.0      5.5.5.5

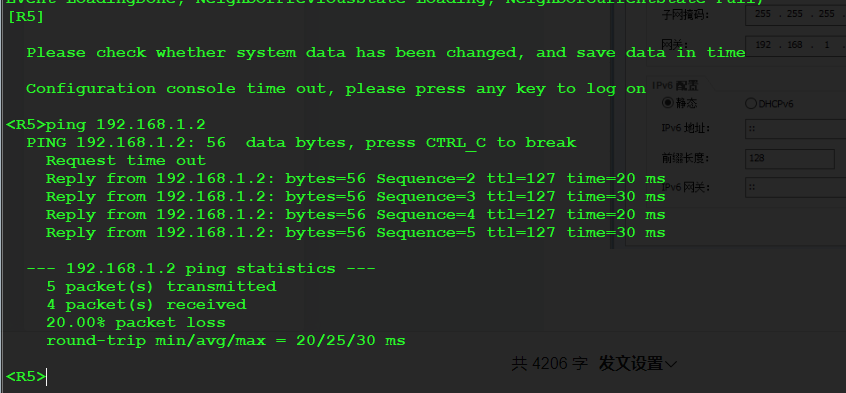

测试连通性:

复制代码
[R1]dis ospf lsdb ase

	 OSPF Process 1 with Router ID 1.1.1.1
		 Link State Database


  Type      : External       //LSA类型
  Ls id     : 192.168.1.0    //目的网段地址
  Adv rtr   : 1.1.1.1        //产生此五类LSA ASBR的Router ID
  Ls age    : 604
  Len       : 36
  Options   :  E
  seq#      : 80000001
  chksum    : 0x243e
  Net mask  : 255.255.255.0   //网络掩码
  TOS 0  Metric: 1            //开销值
  E type    : 2
  Forwarding Address : 0.0.0.0
  Tag       : 1
  Priority  : Low

[R1]

[R5]dis ospf lsdb ase 172.16.0.0

	 OSPF Process 1 with Router ID 5.5.5.5
		 Link State Database


  Type      : External
  Ls id     : 172.16.0.0
  Adv rtr   : 5.5.5.5
  Ls age    : 439
  Len       : 36
  Options   :  E
  seq#      : 80000001
  chksum    : 0xe21d
  Net mask  : 255.255.255.0
  TOS 0  Metric: 1
  E type    : 2
  Forwarding Address : 0.0.0.0
  Tag       : 1
  Priority  : Low

[R5]

[R2]display ospf lsdb asbr self-originate

	 OSPF Process 1 with Router ID 2.2.2.2
		         Area: 0.0.0.0
		 Link State Database

		         Area: 0.0.0.1
		 Link State Database


  Type      : Sum-Asbr    //LSA类型
  Ls id     : 1.1.1.1     //ASBR的Router ID
  Adv rtr   : 2.2.2.2     //产生此四类LSA ABR的Router ID
  Ls age    : 116
  Len       : 28
  Options   :  E
  seq#      : 80000002
  chksum    : 0xfa53
  Tos 0  metric: 1         //从RTB到达此ASBR的开销

[R2]

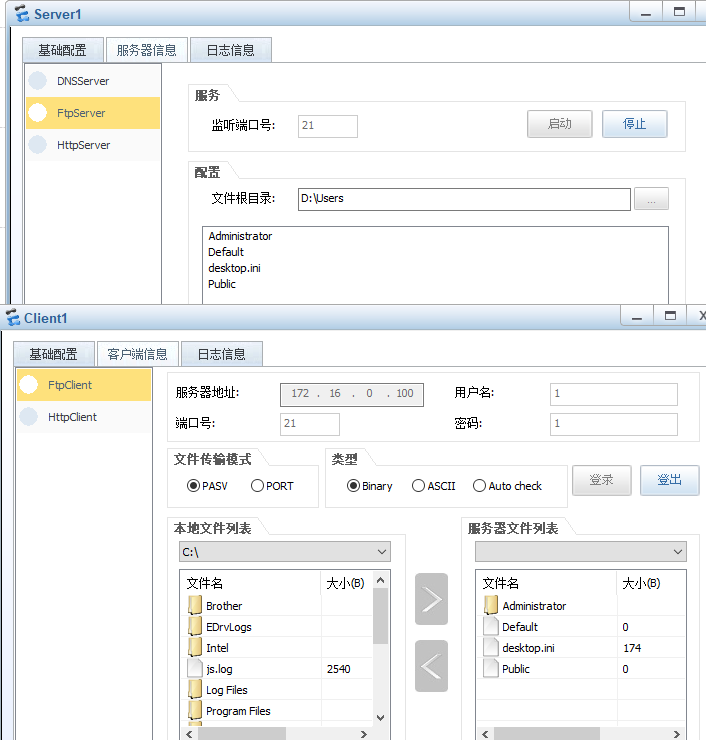

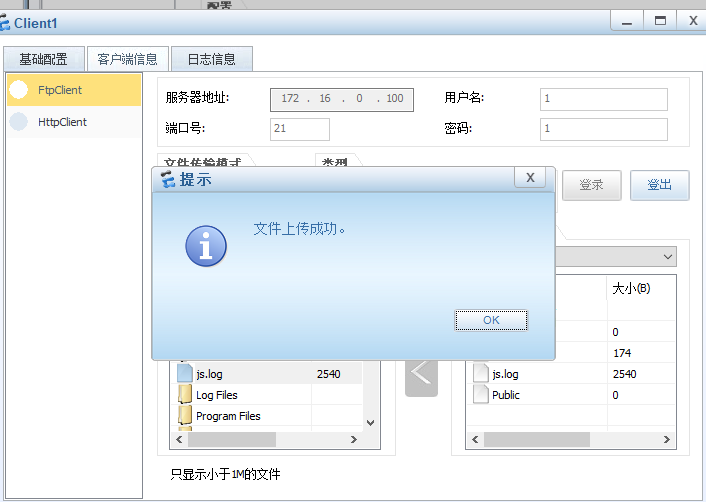

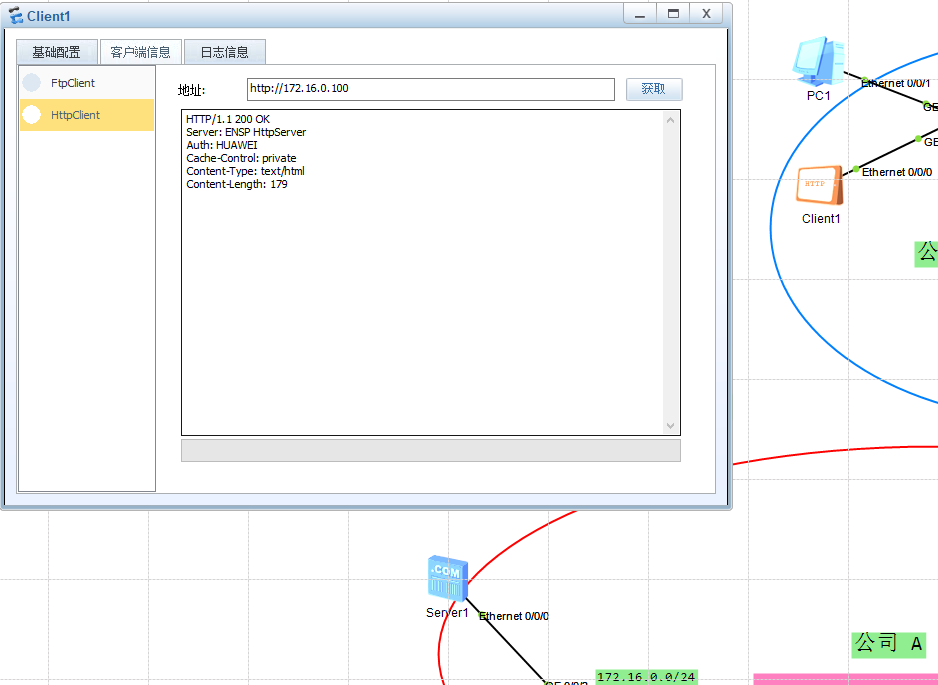

测试 HTTP FTP:
