1. 项目简介
该排水涵洞由于长期的水流冲刷，外加污水、城市生活排水的偷排等原因，导致出现钢筋锈蚀、混凝土劣化、防水层破损等问题，导致排水不畅、积水、渗漏、引发结构裂缝或破坏等问题，影响了结构的长期稳定性。
2. 监测目的
排水涵洞监测的意义在于通过实时监测和预警，确保涵洞的正常运行和安全，防止因积水引发的灾害和交通问题，从而预防交通事故、交通拥堵和城市内涝等灾害。此外，监测系统还能优化排水系统的运行效率，提高城市排水系统的安全性和可靠性。
3. 点位布设
（1）涵洞拱腰沉降监测点布设
在重点区域重点布设，监测距离控制在5-20米左右；在非重点区域零散布设，监测距离控制在20-40米左右。

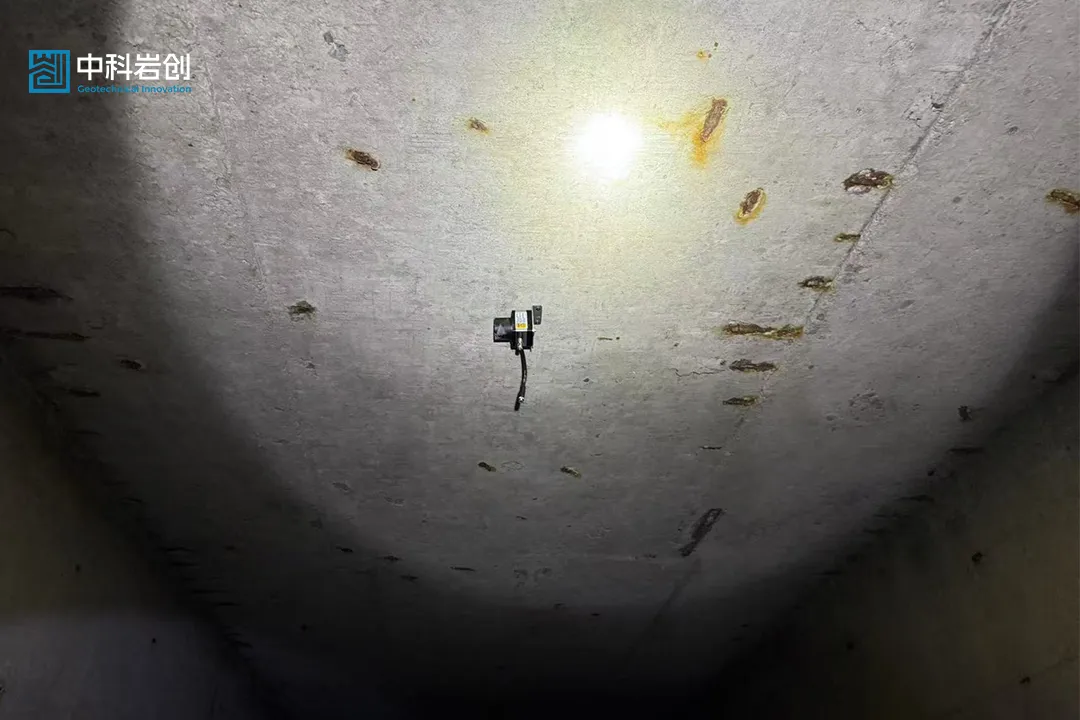

（2）涵洞拱顶沉降监测点布设
与涵洞拱腰沉降监测点按照一一对应的关系在同一断面进行布设，在重点区域重点布设，监测距离控制在5-20米左右；在非重点区域零散布设，监测距离控制在20-40米左右。

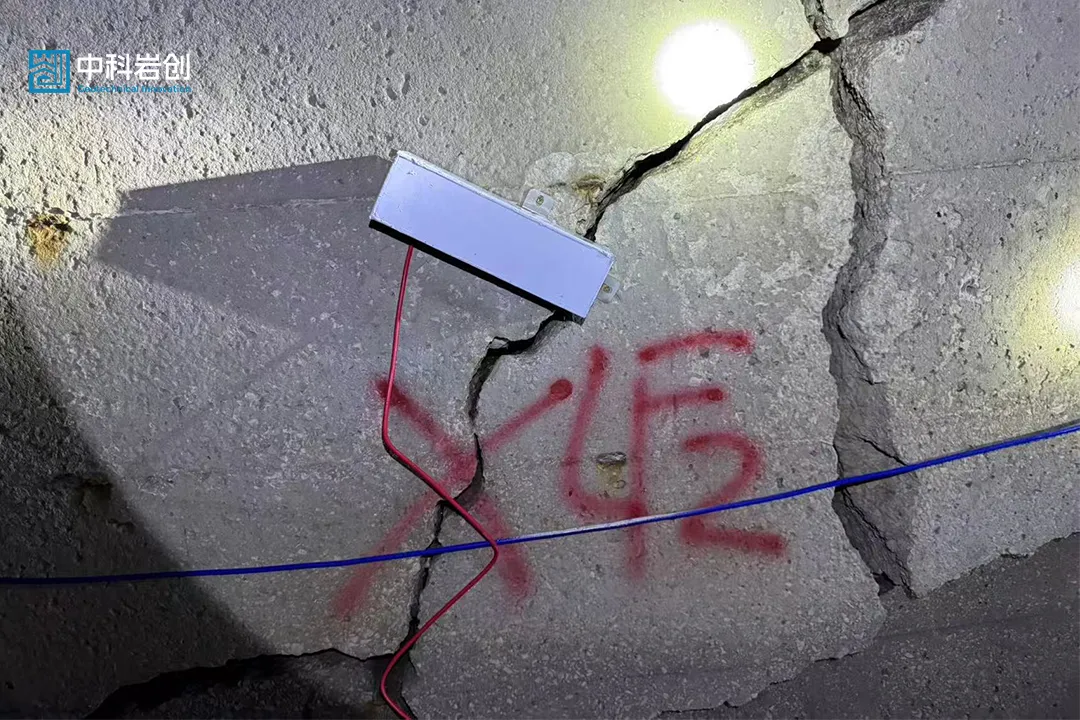

（3）涵洞裂缝监测点布设
在涵洞结构上出现典型裂缝的位置进行布设。

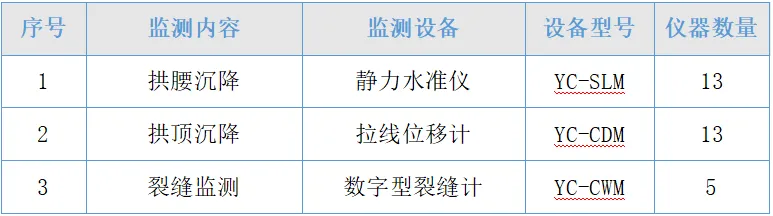

4. 测点统计

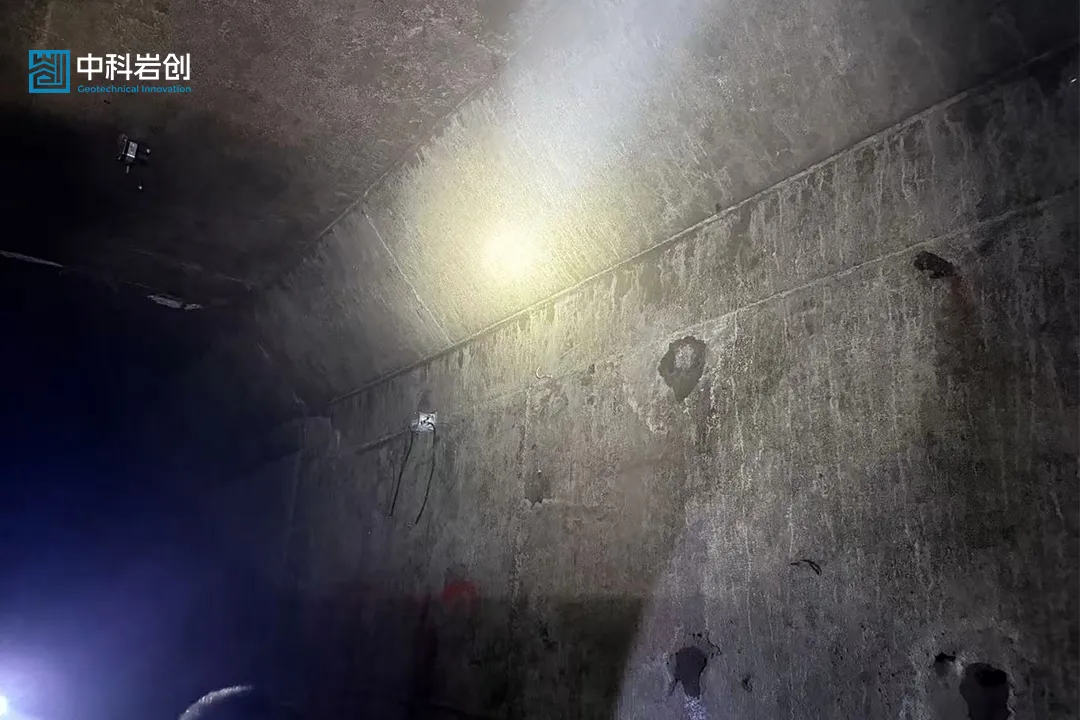

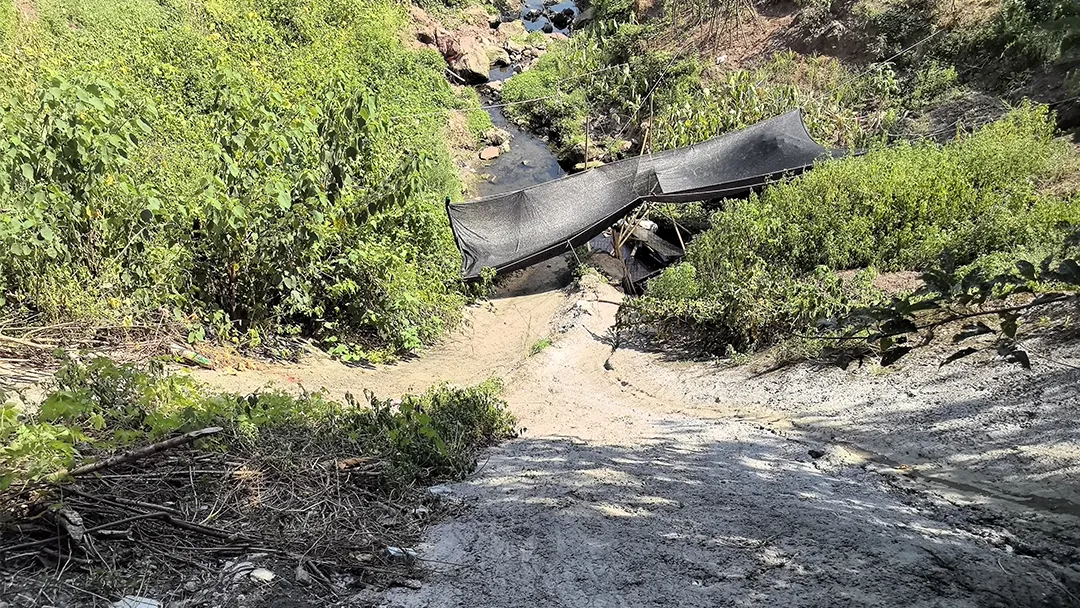

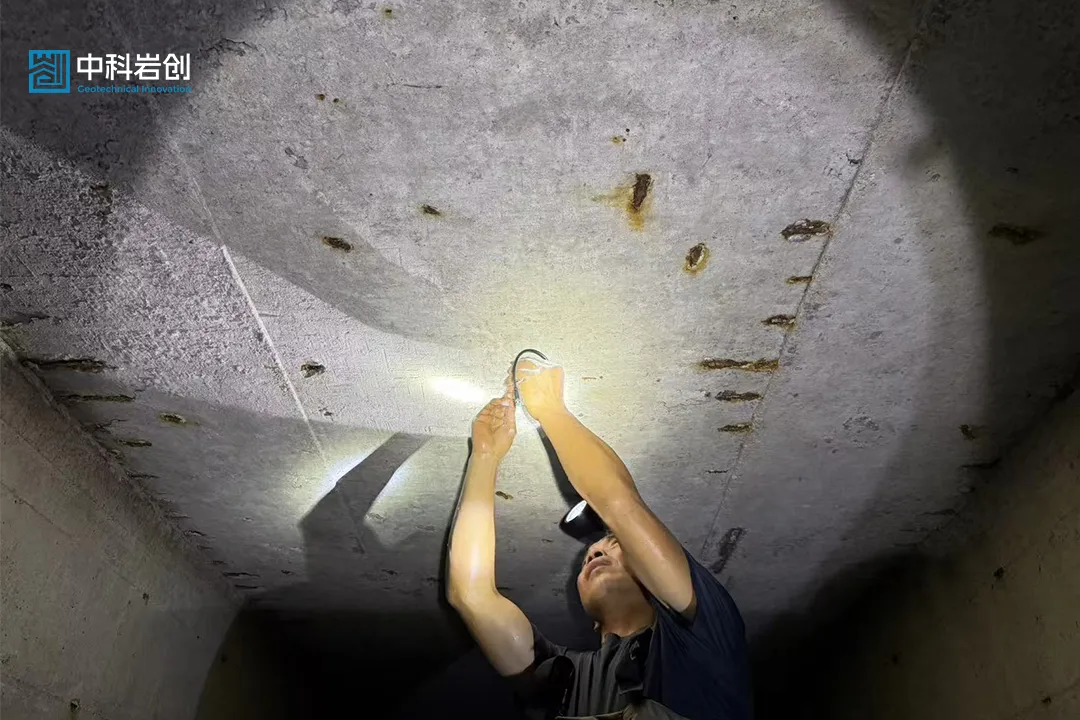

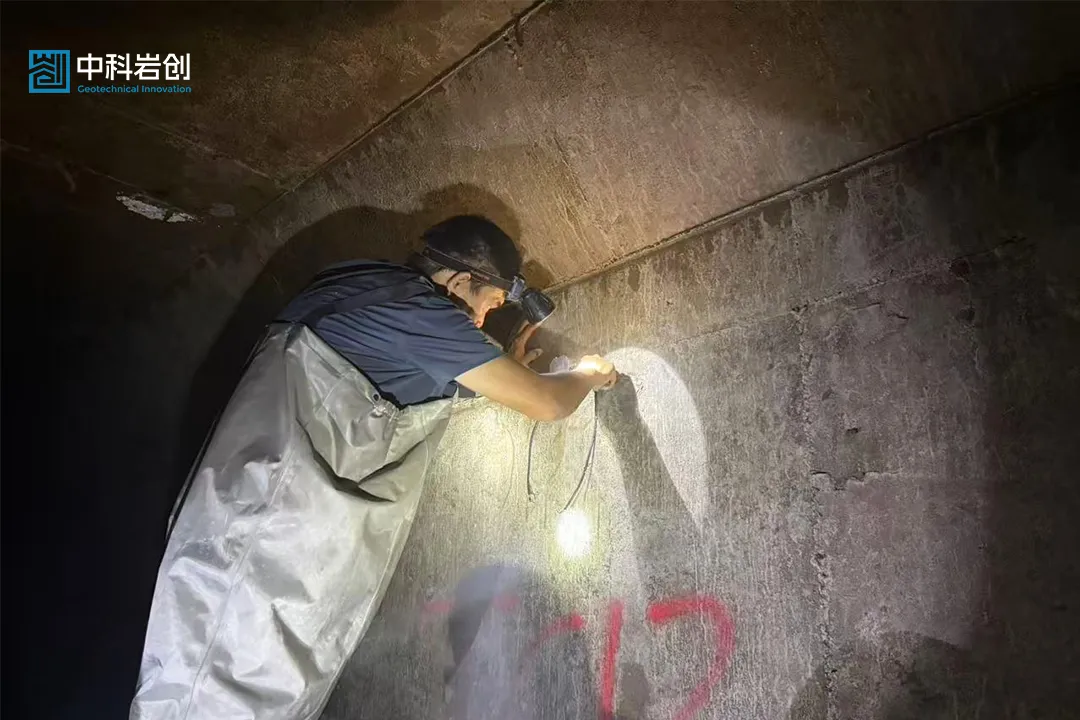

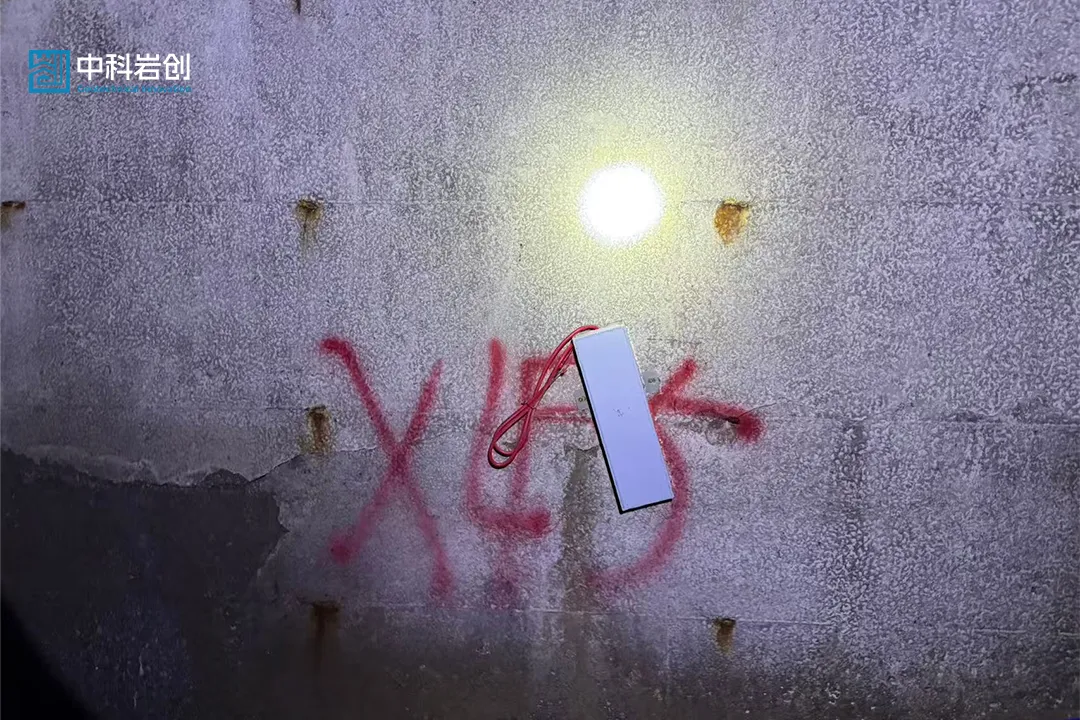

5. 现场照片

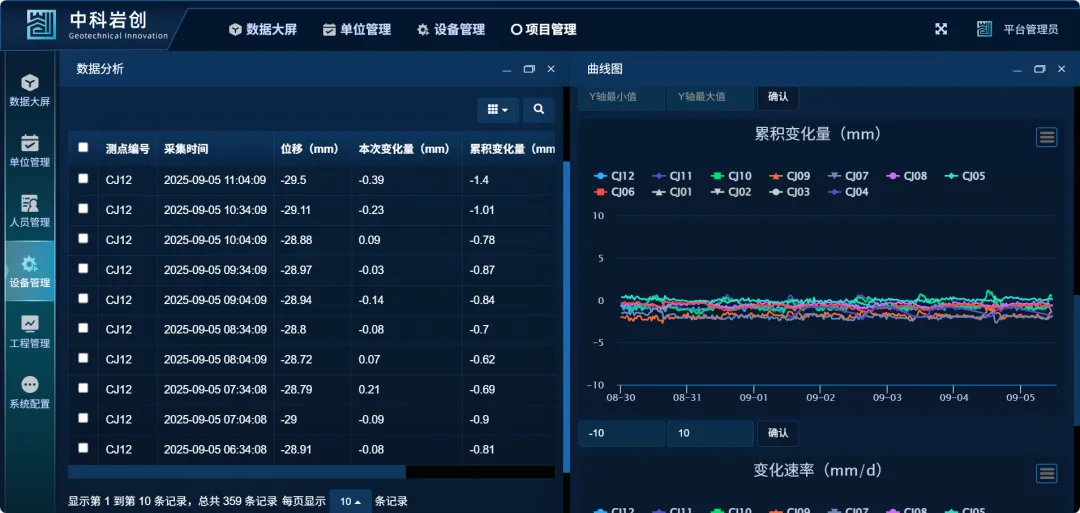

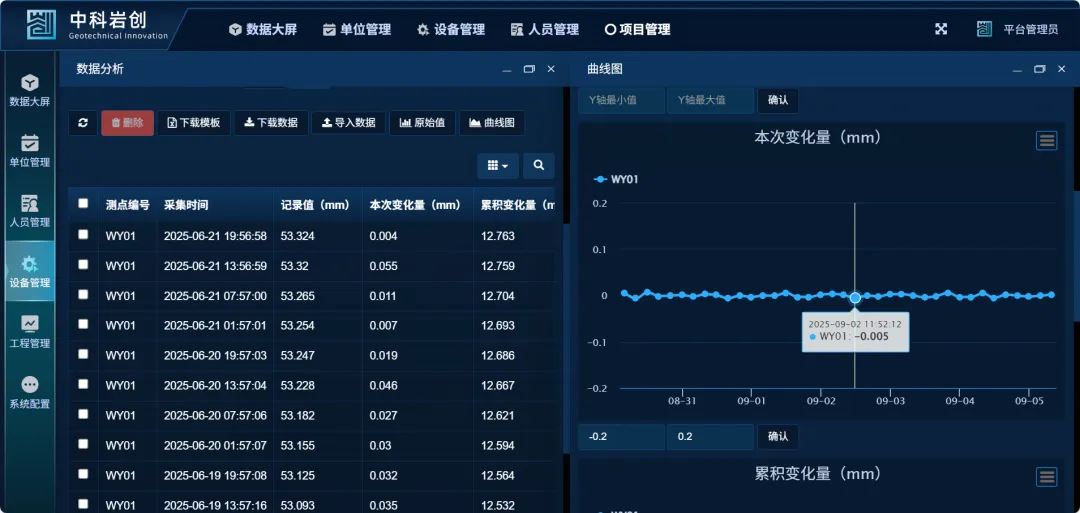

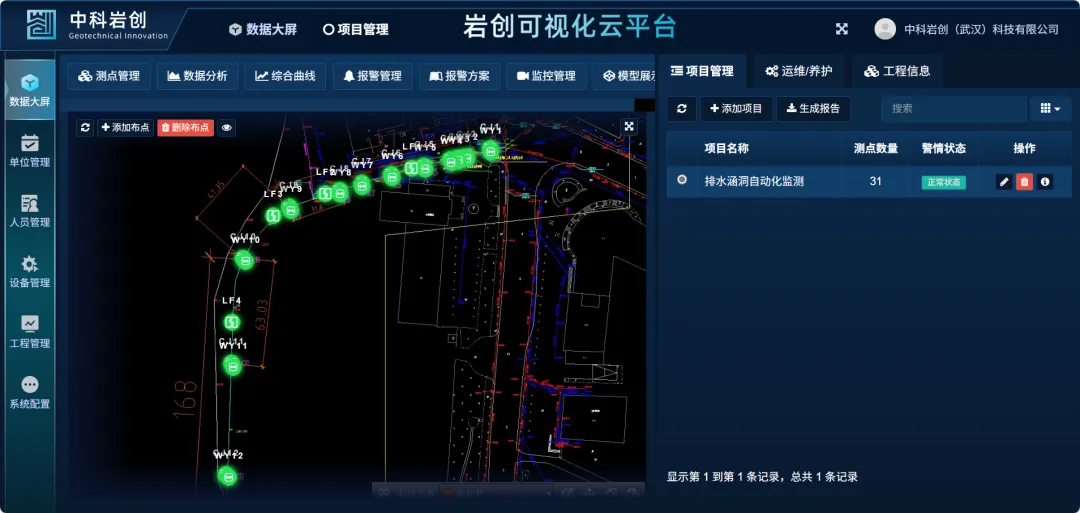

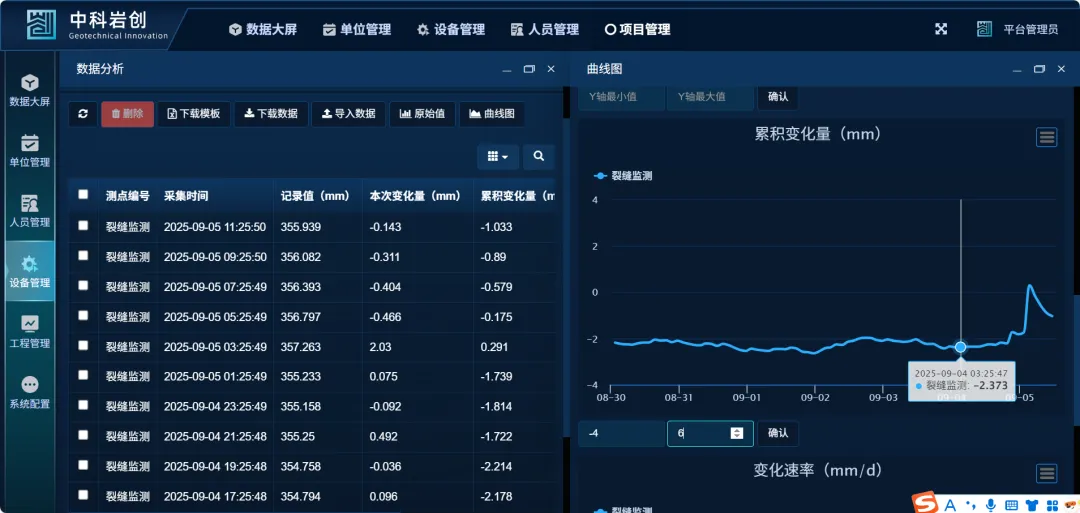

6. 岩创可视化平台数据展示
本项目通过岩创可视化云平台观查数据，根据设置报警值，数据变化达到预警值时通过短信、电话等方式及时通知，提供有效预警，提高了排水涵洞健康管理的效率和安全性，构建一个全面的安全监测体系；我们将持续创新，以提供更有力的技术保障。
