Linux驱动如何向应用层提供sysfs操作接口

在 Linux 中，用户态操作驱动设备主要有以下 5 种方式，每种方式适用于不同的场景，各有其特点和用途：

字符设备（Char Device）接口

这是最常用的设备交互方式，适用于流式数据传输 或复杂命令交互的设备（如串口、LED、传感器、显卡等）。

核心特点：

通过 /dev 目录下的设备节点（如 /dev/ttyS0、/dev/led0）操作；

驱动需实现 file_operations 结构体（open/read/write/ioctl 等）；

支持阻塞 / 非阻塞读写、ioctl 命令控制、mmap 内存映射等复杂操作。

示例（用户态代码）：
复制代码
// 打开设备
int fd = open("/dev/led0", O_RDWR);
if (fd < 0) { /* 错误处理 */ }

// 写入数据（如控制 LED 亮度）
write(fd, "255", 3);

// 发送命令（如通过 ioctl 设置模式）
ioctl(fd, LED_SET_MODE, MODE_BLINK);

// 关闭设备
close(fd);
适用场景：

需要复杂交互（如命令控制、批量数据传输、异步操作）的设备。

sysfs 接口

基于虚拟文件系统的属性暴露机制 ，适用于简单的属性读写（如设备状态查询、参数配置）。

核心特点：

通过 /sys 目录下的属性文件（如 /sys/class/leds/led0/brightness）操作；

驱动只需定义 show/store 回调函数（无需完整 file_operations）；

接口标准化，操作简单（通过 cat/echo 即可交互）。

示例（用户态操作）：
复制代码
# 读取亮度
cat /sys/class/leds/led0/brightness

# 设置亮度
echo 255 > /sys/class/leds/led0/brightness
适用场景：

简单的属性配置（如开关、亮度、模式切换），无需复杂命令交互的设备。

procfs 接口

基于 /proc 虚拟文件系统，主要用于内核 / 驱动的状态信息查询（如进程状态、内存使用、驱动调试信息）。

核心特点：

通过 /proc 目录下的文件（如 /proc/cpuinfo、/proc/driver/mydriver）操作；

驱动需注册 proc_ops 结构体（类似 file_operations）；

更偏向 "信息展示"，而非设备控制（现代驱动中逐渐被 sysfs 替代）。

示例（用户态操作）：
复制代码
# 查看驱动调试信息
cat /proc/driver/mydriver/debug_info
适用场景：

内核 / 驱动的调试信息输出、系统状态查询（如 /proc/net 网络信息）。

设备文件系统（devfs）

早期 Linux 用于管理设备节点的文件系统，现已被 udev + devtmpfs 替代，但概念上仍需了解。

核心特点：

自动创建 /dev 节点，无需手动 mknod；

现代系统中，udev 会根据设备的 subsystem、devtype 等属性动态生成 /dev 节点，并支持规则自定义（如 /etc/udev/rules.d/）。

示例（udev 规则自定义节点名称）：
复制代码
# /etc/udev/rules.d/70-led.rules
SUBSYSTEM=="leds", ATTR{name}=="user-led", SYMLINK+="myled"
# 生成 /dev/myled 符号链接，指向实际 LED 设备节点
适用场景：

设备节点的动态管理和命名规则自定义。

5. Netlink 套接字

基于内核与用户态的异步通信机制 ，适用于事件通知 或高频数据交互（如热插拔事件、网络配置、实时监控）。

核心特点：

类似 socket 接口，支持双向通信和多播；

驱动需注册 netlink_kernel_cfg 结构体，用户态通过 socket API 操作；

效率高于 ioctl，适合传递结构化数据和异步事件。

示例（用户态代码框架）：
复制代码
// 创建 netlink 套接字
int sock = socket(AF_NETLINK, SOCK_RAW, NETLINK_MYDRIVER);
// 绑定地址、发送/接收数据...
适用场景：

设备事件通知（如热插拔、状态变化）、内核与用户态的高频数据交换。

总结：选择原则

交互需求推荐方式典型设备 / 场景

复杂命令 / 流式数据字符设备（/dev）串口、显卡、传感器数据采集

简单属性读写 sysfs（/sys） LED 亮度、温度传感器数值

调试信息 / 系统状态 procfs（/proc）内核版本、驱动调试日志

设备节点动态管理 udev + devtmpfs 自动生成 / 命名 /dev 节点

异步事件 / 高频通信 Netlink 套接字热插拔事件、实时监控数据

实际开发中，常结合多种方式（如字符设备 + sysfs：/dev 用于数据传输，/sys 用于参数配置）。

本文我们主要讲解sysfs接口。。。。。。。。。。。。。。。

交互需求	推荐方式	典型设备 / 场景
复杂命令 / 流式数据	字符设备（`/dev`）	串口、显卡、传感器数据采集
简单属性读写	sysfs（`/sys`）	LED 亮度、温度传感器数值
调试信息 / 系统状态	procfs（`/proc`）	内核版本、驱动调试日志
设备节点动态管理	udev + devtmpfs	自动生成 / 命名 `/dev` 节点
异步事件 / 高频通信	Netlink 套接字	热插拔事件、实时监控数据

主要目录文件

Linux 内核中 sysfs 的实现涉及多个核心目录和文件，这些文件分布在内核源码的不同路径下，共同构成了 sysfs 虚拟文件系统的框架、属性管理和与其他子系统的交互逻辑。以下是核心的实现目录和文件及其作用：

一、sysfs 核心实现目录

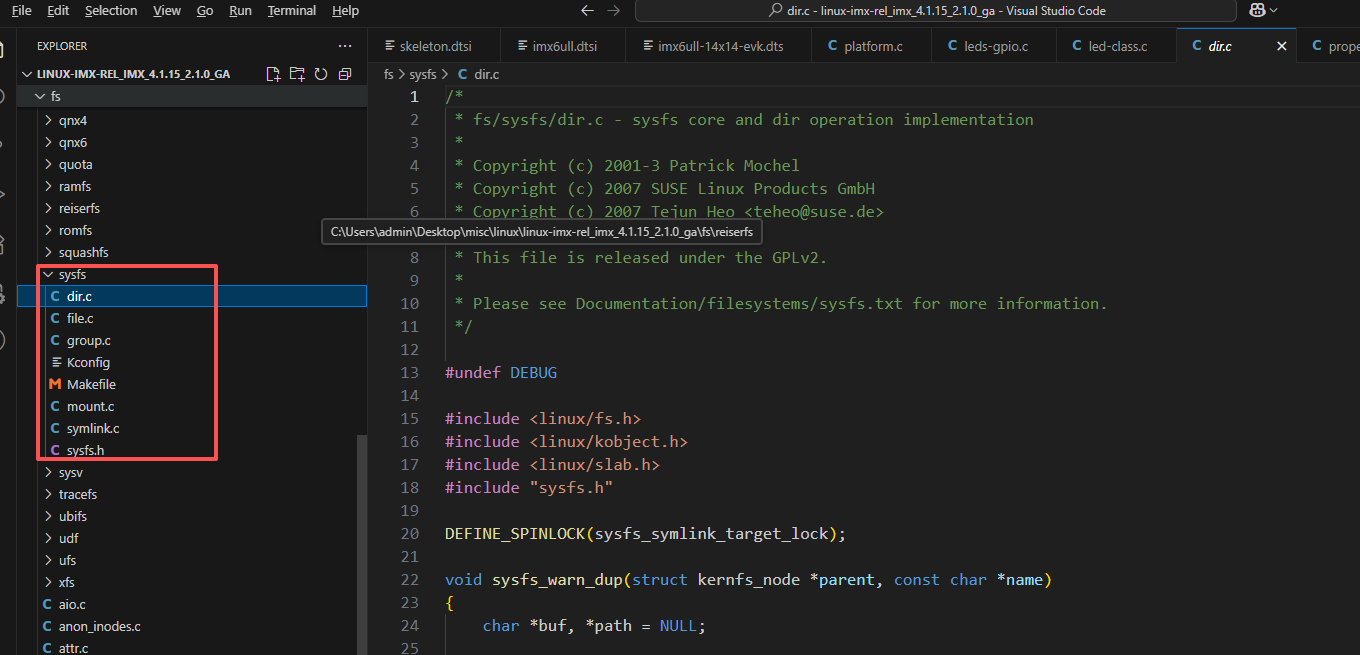

sysfs 的核心代码集中在 fs/sysfs/ 目录下，该目录包含了 sysfs 文件系统的底层实现（如 inode 管理、文件操作、目录结构维护等）。

二、核心文件及功能说明

fs/sysfs/file.c

作用：实现 sysfs 中文件的核心操作逻辑，是 sysfs 与 VFS（虚拟文件系统）对接的关键。

核心内容 ：

定义 sysfs 的 file_operations 结构体（sysfs_file_operations），包含 open/read/write/llseek 等通用文件操作；

实现用户空间与内核空间的数据交互（如 sysfs_read/sysfs_write 函数，负责将用户读写转发给属性的 show/store 回调）；

管理文件的打开 / 关闭状态，处理并发访问。

fs/sysfs/dir.c

作用：管理 sysfs 的目录结构，负责目录的创建、删除和层级关系维护。

核心内容 ：

定义 sysfs_dirent 结构体（sysfs 中目录和文件的统一表示，包含名称、类型、父节点指针等）；

实现目录创建（sysfs_create_dir）、删除（sysfs_remove_dir）、重命名等操作；

维护 sysfs 的目录树结构，确保节点间的层级关系正确。

fs/sysfs/sysfs.h

作用：sysfs 内部的头文件，定义核心数据结构和内部函数声明。

核心内容 ：

声明 struct sysfs_dirent、struct sysfs_ops 等核心结构体；

定义 sysfs 内部使用的宏和辅助函数（如 sysfs_get/sysfs_put 用于引用计数管理）。

fs/sysfs/attr.c

作用：处理 sysfs 属性（attribute）的注册与管理，是驱动与 sysfs 交互的桥梁。

核心内容 ：

实现属性文件的创建（sysfs_create_file）、删除（sysfs_remove_file）；

处理属性组（attribute group）的批量注册（sysfs_create_group）；

关联属性的 show/store 回调函数与 sysfs 的文件操作。

fs/sysfs/mount.c

作用：负责 sysfs 文件系统的挂载初始化，是 sysfs 作为虚拟文件系统的入口。

核心内容 ：

定义 sysfs 的 file_system_type 结构体（sysfs_fs_type），向 VFS 注册 sysfs；

实现 sysfs 的挂载函数（sysfs_mount），初始化根目录和超级块（super block）。

三、与其他子系统的交互文件

sysfs 并非独立存在，而是与内核其他子系统（如设备模型、总线、驱动）深度集成，这些子系统通过特定文件定义自己的 sysfs 属性：

设备模型相关（include/linux/device.h）

定义 struct device_attribute（设备属性结构体）和 DEVICE_ATTR 宏，用于设备在 sysfs 中暴露属性；

提供 device_create_file/device_remove_file 等函数，简化设备属性的注册。

总线与驱动相关（include/linux/device.h、include/linux/module.h）

总线（如 platform 总线）和驱动通过 struct bus_attribute、struct driver_attribute 定义自己的 sysfs 属性；

例如，/sys/bus/platform/drivers/ 下的驱动属性文件，由 driver_create_file 函数创建。

类设备相关（include/linux/device.h）

类（struct class）通过 struct class_attribute 定义类级别的 sysfs 属性（如 /sys/class/leds/ 目录下的共性属性）；

提供 class_create_file 等函数，用于类属性的注册。

四、用户态可见的 sysfs 目录结构

虽然不属于内核实现文件，但了解用户态可见的 sysfs 目录结构有助于理解其实现逻辑。sysfs 挂载在 /sys 目录下，核心子目录包括：

/sys/devices/：所有设备的底层表示，按硬件拓扑结构组织；

/sys/class/：按设备功能分类的目录（如 leds、tty、net），是用户访问的主要入口；

/sys/bus/：按总线类型分类（如 platform、usb），包含总线上的设备和驱动；

/sys/drivers/：系统中所有驱动的信息；

/sys/dev/：设备号与设备的映射关系。

总结

sysfs 的实现以 fs/sysfs/ 目录为核心，其中 file.c、dir.c、attr.c 分别负责文件操作、目录管理和属性注册，mount.c 负责与 VFS 对接。同时，内核其他子系统（设备模型、总线、驱动）通过定义属性结构体和注册函数，将自身信息暴露到 sysfs 中，最终形成用户态可见的 /sys 目录结构。这些文件共同实现了 sysfs 作为 "内核对象属性暴露机制" 的核心功能。

如何生成sysfs接口

在 Linux 驱动中，向用户空间提供 sysfs 操作接口的核心是定义 "属性（attribute）" 并注册到内核 ，通过内核提供的标准化接口将属性文件暴露在 /sys 目录下。以下是具体实现步骤和示例：

一、核心概念：sysfs 属性（attribute）

sysfs 接口的基本单位是 "属性文件"（如 /sys/class/leds/led0/brightness），每个属性文件对应一个 struct attribute 或其派生结构体（如设备属性 struct device_attribute），包含：

属性名称（如 "brightness"）；

访问权限（如 0644 表示用户可读、root 可写）；

读写回调函数（用户读写文件时触发，实现具体逻辑）。

二、驱动实现 sysfs 接口的步骤

包含必要头文件

#include <linux/sysfs.h> // sysfs 核心定义
#include <linux/kobject.h> // kobject 相关（sysfs 依赖的对象模型）
#include <linux/device.h> // 设备属性相关（如 struct device_attribute）

定义属性读写回调函数

回调函数是 sysfs 接口的核心，负责处理用户空间的读写请求：

读函数（show） ：用户执行 cat 时调用，将内核数据返回给用户；

写函数（store） ：用户执行 echo 时调用，处理用户传入的数据。

示例（以 LED 亮度控制为例）：
复制代码
// 读回调：返回当前亮度
static ssize_t brightness_show(struct device *dev,
                              struct device_attribute *attr,
                              char *buf) {
    struct my_led_dev *led_dev = dev_get_drvdata(dev);  // 获取私有数据
    // 将亮度值写入 buf，返回字符串长度（内核会自动将 buf 复制到用户空间）
    return sprintf(buf, "%d\n", led_dev->brightness);
}

// 写回调：设置亮度（并控制硬件）
static ssize_t brightness_store(struct device *dev,
                               struct device_attribute *attr,
                               const char *buf,
                               size_t count) {
    struct my_led_dev *led_dev = dev_get_drvdata(dev);
    unsigned int brightness;
    int ret;

    // 将用户传入的字符串（如 "255"）转换为整数
    ret = kstrtouint(buf, 10, &brightness);
    if (ret < 0)
        return ret;

    // 校验亮度范围（0~255）
    if (brightness > 255)
        return -EINVAL;

    // 更新私有数据
    led_dev->brightness = brightness;
    // 控制硬件（如通过 GPIO 点亮/熄灭 LED）
    gpiod_set_value(led_dev->gpiod, brightness ? 1 : 0);

    return count;  // 返回处理的字节数
}
定义属性结构体

通过内核提供的宏（如 DEVICE_ATTR）将属性名称、权限和回调函数绑定：
复制代码
// 定义名为 "brightness" 的设备属性，权限 0644（可读可写）
static DEVICE_ATTR(brightness, 0644, brightness_show, brightness_store);
DEVICE_ATTR 是设备类属性的宏，展开后生成 struct device_attribute 结构体；

格式：DEVICE_ATTR(属性名, 权限, 读函数, 写函数)；

权限规则同文件系统（如 0644 表示 rw-r--r--）。

注册属性到 sysfs

将定义的属性添加到内核的 sysfs 目录中，通常在驱动的 probe 函数中完成：

device_create_file(dev, &dev_attr_brightness)：在设备的 sysfs 目录（如 /sys/devices/platform/.../）下创建 brightness 文件；

若要创建多个属性，可多次调用 device_create_file，或使用 device_create_files 批量注册。

注销属性（可选）

驱动卸载时，需清理 sysfs 属性（通常在 remove 函数中）：
复制代码
static int my_led_remove(struct platform_device *pdev) {
    struct device *dev = &pdev->dev;
    // 注销属性文件
    device_remove_file(dev, &dev_attr_brightness);
    return 0;
}
三、sysfs 目录的组织方式

sysfs 接口的路径由驱动注册时的 "对象类型" 决定，常见场景：
设备相关属性 ：注册到设备的 sysfs 目录（/sys/devices/.../，由内核自动生成）；
类设备属性 ：若驱动使用 class_create 创建了类（如 LED 子系统的 leds 类），属性会出现在 /sys/class/<类名>/<设备名>/ 下（更易访问）；
复制代码
// 示例：创建类并关联设备，属性会出现在 /sys/class/my_led_class/led0/ 下
struct class *my_led_class = class_create(THIS_MODULE, "my_led_class");
device_create(my_led_class, NULL, devno, NULL, "led0");  // 生成 /sys/class/my_led_class/led0/
总线 / 驱动属性 ：注册到总线或驱动的目录（如 /sys/bus/platform/drivers/my_led/）。
四、用户空间操作示例

属性注册成功后，用户可通过标准文件操作接口访问：
复制代码
# 查看当前亮度
cat /sys/class/my_led_class/led0/brightness

# 设置亮度为 255（点亮）
echo 255 > /sys/class/my_led_class/led0/brightness

# 设置亮度为 0（熄灭）
echo 0 > /sys/class/my_led_class/led0/brightness
五、高级用法：属性组（attribute group）

若驱动需要暴露多个属性（如 brightness、trigger、delay_on），可将其组织为 "属性组" 批量注册，简化代码：
复制代码
// 定义多个属性
static DEVICE_ATTR(brightness, 0644, brightness_show, brightness_store);
static DEVICE_ATTR(trigger, 0644, trigger_show, trigger_store);

// 定义属性组
static struct attribute *my_led_attrs[] = {
    &dev_attr_brightness.attr,
    &dev_attr_trigger.attr,
    NULL  // 数组结尾必须为 NULL
};
ATTRIBUTE_GROUPS(my_led);  // 生成属性组结构体

// 注册属性组（在 probe 中）
ret = device_add_groups(dev, my_led_groups);
总结

Linux 驱动向用户提供 sysfs 接口的核心流程是：

实现属性的 show（读）和 store（写）回调函数；

用 DEVICE_ATTR 等宏定义属性结构体；

通过 device_create_file 或属性组将属性注册到 sysfs；

用户空间通过 /sys 目录下的属性文件与驱动交互。

这种方式无需手动实现 file_operations，内核会自动处理文件系统交互细节，是驱动向用户空间暴露简单控制接口的首选方式。

主要应用场景

sysfs 确实更适合实现简单的属性读写操作，但通过合理设计，也能支持一定程度的复杂交互。不过受限于其 "属性文件" 的设计理念，它在复杂操作场景下存在明显局限性。

一、sysfs 的设计定位：聚焦 "属性暴露"

sysfs 诞生的核心目标是将内核对象（如设备、驱动、总线）的属性以文件形式暴露给用户空间，方便用户查询和配置这些属性（如设备状态、硬件参数、驱动配置等）。

其设计理念决定了它天然适合：

简单的键值对式属性 （如 brightness = 255、temperature = 35）；

单次读写即可完成的操作（如开关设备、修改参数）；

无需复杂状态交互的场景（如查询设备版本、查看资源占用）。

二、sysfs 能支持的 "非简单" 操作（有限）

通过一些技巧，sysfs 可以实现略复杂的交互，但本质上仍是基于 "文件读写" 的扩展：

1. 多值属性（结构化数据）

可以在一个属性文件中读写结构化数据 （如逗号分隔的多个参数），在 show/store 函数中解析。

例如，一个控制 LED 闪烁的属性 blink_params：
复制代码
// 写回调：解析 "on_ms,off_ms" 格式的参数
static ssize_t blink_params_store(...) {
    unsigned int on_ms, off_ms;
    // 从 buf 中解析两个数值（如 "500,300"）
    if (sscanf(buf, "%u,%u", &on_ms, &off_ms) != 2)
        return -EINVAL;
    // 配置硬件闪烁参数
    set_led_blink(on_ms, off_ms);
    return count;
}
// 读回调：返回当前闪烁参数
static ssize_t blink_params_show(...) {
    return sprintf(buf, "%u,%u\n", led_dev->on_ms, led_dev->off_ms);
}
DEVICE_ATTR(blink_params, 0644, blink_params_show, blink_params_store);
用户操作：
复制代码
echo "500,300" > /sys/class/leds/led0/blink_params  # 设置亮500ms，灭300ms
2. 触发式操作（无数据交互）

通过 "空文件" 触发操作（写入任意内容即执行动作，无需传递参数）。

例如，一个重启设备的属性 reset：
复制代码
static ssize_t reset_store(...) {
    // 忽略写入内容，直接执行重启逻辑
    device_reset(dev);
    return count;
}
// 只读为空，只需要写回调
DEVICE_ATTR(reset, 0200, NULL, reset_store);  # 权限 0200 表示仅 root 可写
用户操作：
复制代码
echo 1 > /sys/class/mydevice/reset  # 触发设备重启（写入任意内容均可）
3. 批量属性（属性组）

通过属性组（attribute group）将多个相关属性组织在一起，形成 "逻辑上的复杂接口"。

例如，一个传感器设备可能有 temperature、humidity、pressure 三个属性，用户可分别读写，组合起来实现环境监测。

三、sysfs 的局限性（不适合复杂操作）

尽管能做一些扩展，sysfs 仍有难以突破的限制，使其不适合复杂交互：

1. 没有 "命令" 概念，仅支持 "属性读写"

sysfs 本质是 "文件"，只能通过 read/write 操作，无法像 ioctl 那样传递 "命令 + 参数"（如 IOCTL_SET_MODE(MODE_FAST)）。复杂操作需要拆解为多个属性，或在 store 中解析字符串命令（如 echo "set_mode fast" > control），可读性和效率都很差。

2. 不支持双向流交互

无法像字符设备那样通过 read/write 实现 "持续数据流"（如串口收发数据）。sysfs 的 read 通常是 "一次性返回当前状态"，而非 "阻塞等待新数据"。

3. 缺乏并发控制和事务性

多个属性的读写无法保证原子性（如同时修改 on_ms 和 off_ms 可能导致中间状态异常）；

内核对 sysfs 的并发访问控制有限，复杂场景下需驱动自行实现锁机制，容易出错。

4. 性能限制

sysfs 每次读写都会涉及用户态 / 内核态切换，且文件操作本身有开销，不适合高频交互（如每秒数千次的参数修改）。

四、复杂操作该用什么？

如果需要复杂交互，应选择更适合的用户空间接口：

交互类型推荐接口典型场景

命令 + 参数（如配置模式）字符设备（ioctl）摄像头参数配置、网络设备控制

持续数据流（如收发数据）字符设备 / 块设备（read/write）串口通信、磁盘读写、音频流

高频数据交互共享内存（mmap）+ 字符设备显卡驱动、高性能传感器数据采集

异步事件通知 netlink 或 uevent 热插拔事件、设备状态变化通知

总结

sysfs 的核心定位是 **"属性暴露与简单配置"**，最适合实现键值对式的属性读写。虽然通过技巧能支持一定的复杂操作（如结构化数据、触发式动作），但受限于其 "文件属性" 的设计理念，在命令交互、流数据、并发控制等场景下存在天然缺陷。

驱动开发中应遵循 "简单属性用 sysfs，复杂交互用字符设备 / 其他接口" 的原则，避免过度使用 sysfs 实现不适合的功能。

交互类型	推荐接口	典型场景
命令 + 参数（如配置模式）	字符设备（`ioctl`）	摄像头参数配置、网络设备控制
持续数据流（如收发数据）	字符设备 / 块设备（`read`/`write`）	串口通信、磁盘读写、音频流
高频数据交互	共享内存（`mmap`）+ 字符设备	显卡驱动、高性能传感器数据采集
异步事件通知	`netlink` 或 `uevent`	热插拔事件、设备状态变化通知

sysfs和设备节点

sysfs也是基于file_operations，难道不会同时生成设备节点文件吗？

sysfs 虽然基于 file_operations，但它不会生成 /dev 目录下的设备节点文件 ，这与它的设计定位和内核实现方式密切相关。核心原因是：sysfs 是一种 "虚拟文件系统"，其文件是内核动态创建的 "属性节点"，而非传统意义上的 "设备节点"。

1. 先明确两个概念的区别

/dev 下的设备节点 ：通常是字符设备、块设备等 "可操作设备" 的入口，由 mknod 或内核 device_create() 生成，关联具体的设备驱动（通过主 / 次设备号绑定 file_operations），用于复杂的设备交互（如 read/write/ioctl）。

sysfs 下的属性文件 ：是内核对象（设备、驱动、总线等）的 "属性描述"，由内核在 sysfs 文件系统中动态创建，仅用于暴露属性（如状态、参数），不关联主 / 次设备号。

2. sysfs 基于 file_operations，但为何不生成 /dev 节点？

（1）file_operations 的作用不同

sysfs 的 file_operations 是内核为 sysfs 虚拟文件系统实现的通用模板 （定义在 fs/sysfs/file.c 中），其核心作用是：

处理用户对 sysfs 属性文件的 read/write 操作；

将操作转发给驱动定义的 show/store 回调函数（属性读写逻辑）。

而 /dev 设备节点的 file_operations 是驱动为特定设备实现的硬件操作逻辑 （如串口的 read/write、显卡的 ioctl），直接关联硬件控制。

两者虽然都使用 file_operations 结构体，但前者是 "通用属性转发器"，后者是 "设备硬件操作器"，定位完全不同。

（2）sysfs 属于独立的虚拟文件系统

Linux 内核支持多种文件系统（如 ext4、proc、sysfs、tmpfs），每种文件系统有自己的目录结构和创建规则：

/dev 目录通常挂载的是 devtmpfs 或 tmpfs 文件系统，专门用于存放设备节点；

/sys 目录挂载的是 sysfs 文件系统，专门用于存放内核对象的属性文件。

sysfs 的属性文件仅存在于 /sys 目录下，与 /dev 属于不同的文件系统，因此不会在 /dev 下生成节点。

（3）sysfs 依赖 kobject 模型，而非设备号

sysfs 的文件创建不依赖 "主 / 次设备号"，而是基于内核的 kobject 模型：

每个 sysfs 属性文件都关联一个 kobject（内核对象的抽象，如 struct device、struct driver）；

通过 sysfs_create_file(kobj, &attr) 等函数创建文件，文件路径由 kobject 的层级关系决定（如 /sys/class/leds/led0/brightness）。

而 /dev 设备节点的创建必须依赖主 / 次设备号（通过 device_create() 或 mknod），用于内核识别 "哪个设备对应哪个驱动"。

3. 举例：LED 子系统的 sysfs 与设备节点对比

以 LED 驱动为例：

sysfs 属性文件 ：/sys/class/leds/led0/brightness 由 device_create_file() 创建，关联 struct device（kobject 派生），使用 sysfs 通用 file_operations，仅用于读写亮度属性；

若生成 /dev 节点 ：需额外调用 alloc_chrdev_region() 分配设备号，cdev_init() 绑定驱动自定义的 file_operations，device_create() 在 /dev 下生成节点（如 /dev/led0），这与 sysfs 是两套独立的机制。

总结

sysfs 虽然依赖 file_operations，但它与 /dev 设备节点的本质区别在于：

定位不同 ：sysfs 是 "属性暴露系统"，/dev 节点是 "设备操作入口"；

实现机制不同 ：sysfs 基于 kobject 和独立的虚拟文件系统，/dev 节点基于设备号和字符 / 块设备框架；

用途不同 ：sysfs 适合简单属性读写，/dev 节点适合复杂设备交互。

因此，sysfs 不会生成 /dev 下的设备节点，两者是 Linux 内核中并行存在的两种用户空间接口机制。
