[模块教学]VK16K33_8×16LED矩阵屏的驱动以及技术文档,矩阵屏, 详细配置说明

VK16K33驱动源码以及文档

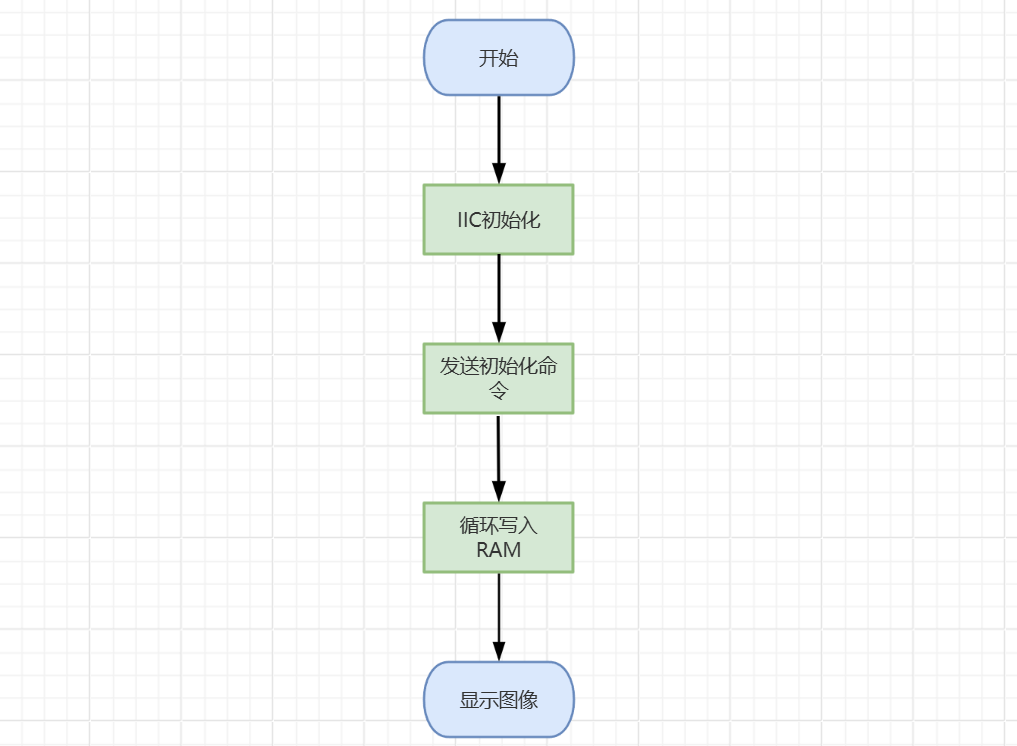

一、基本流程图

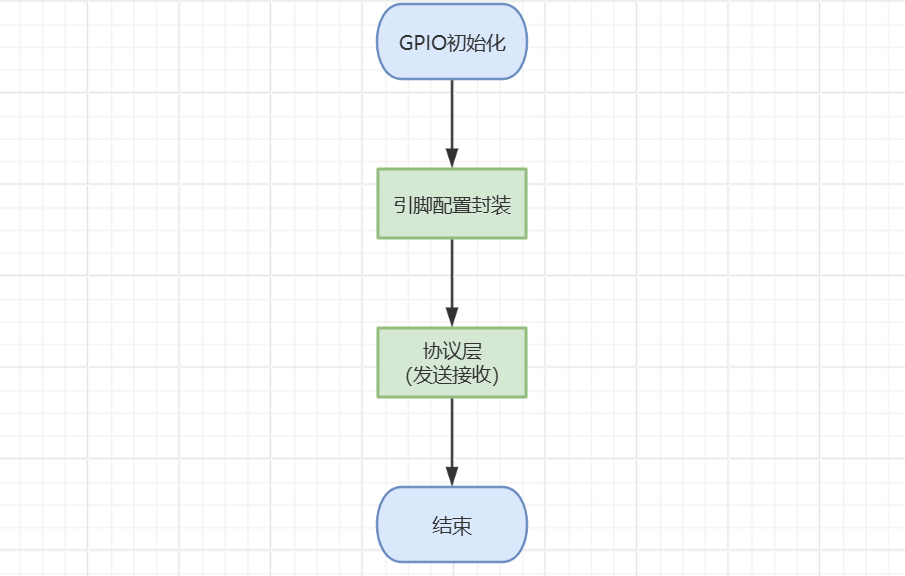

二、IIC初始化

关于IIC初始化,本程序使用的是软件IIC,具体配置请看文档文件的MyIIC文件。

三、VK16K33_8×16矩阵屏的控制

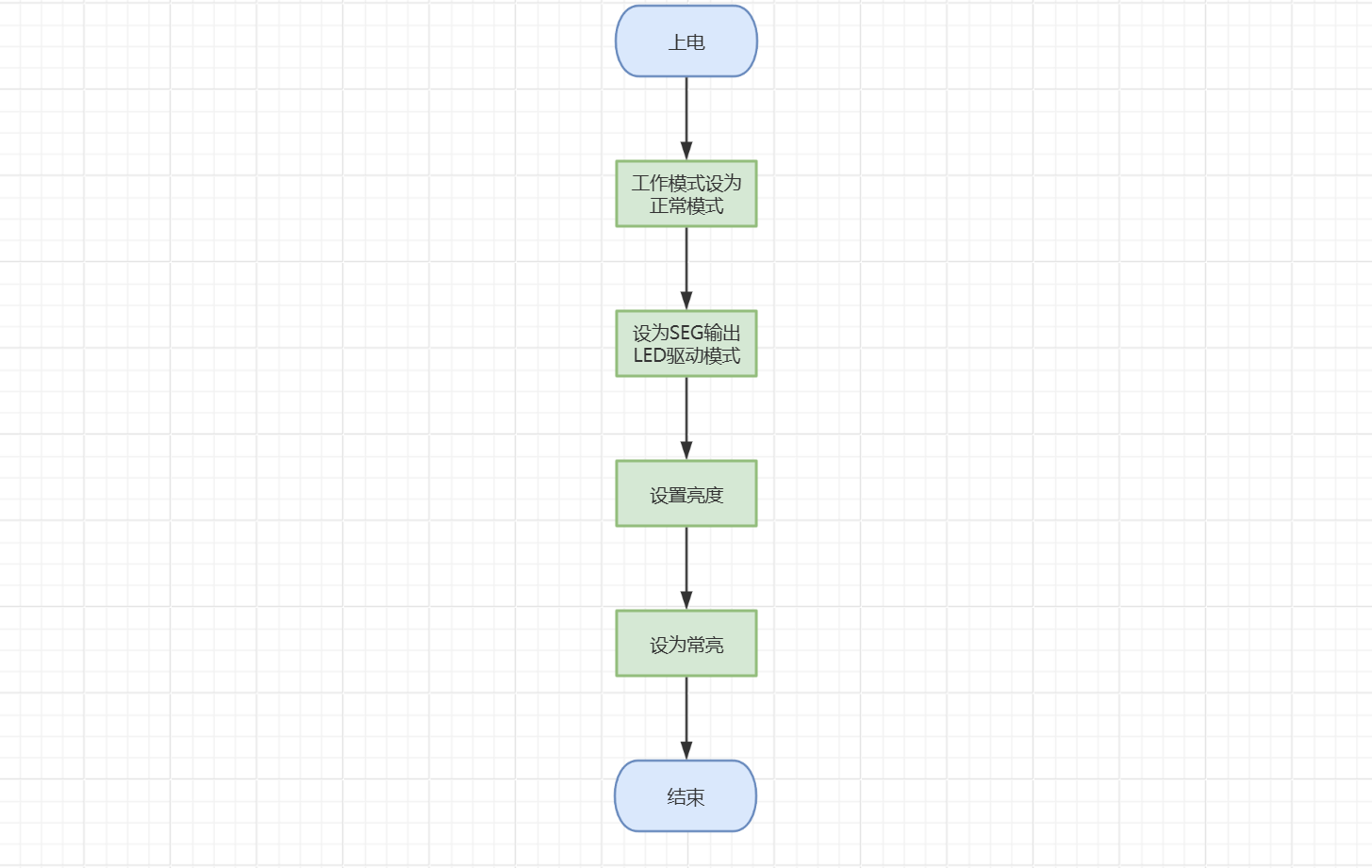

3.1 点阵屏初始化流程图

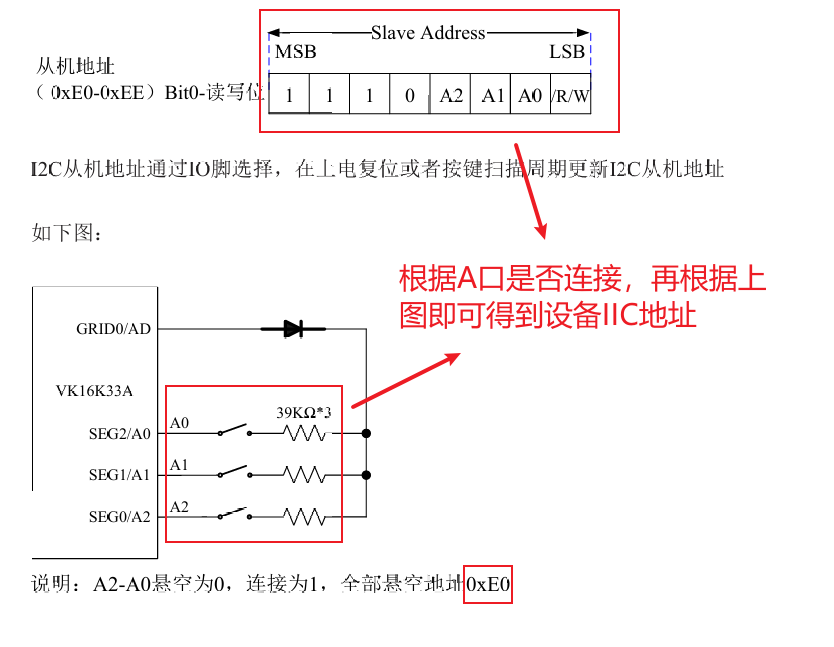

3.2 从机地址

3.3 IIC读写格式

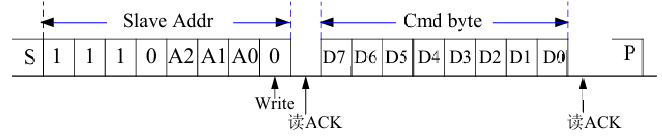

3.3.1 写命令

起始 + 从机地址(7位) + 读写位(1位,0写,1读) + 应答位 + 命令 + 应答位 + 停止位

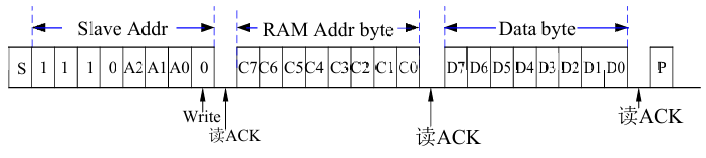

3.3.2 写字节数据显示到RAM

起始 + 从机地址(7位) + 读写位(1位,0写,1读) + 应答位 + RAM地址 + 应答位 + 要写入的数据 + 应答位 + 停止位

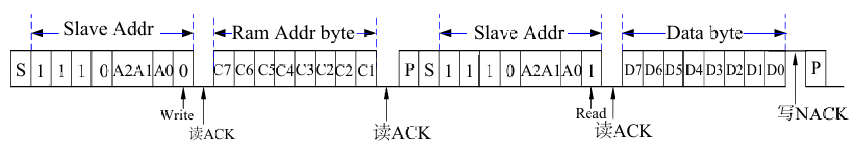

3.3.3 读数据

起始 + 从机地址(7位) + 读写位(1位,0写,1读) + 应答位 + RAM地址 + 应答位 + 起始 + 从机地址(7位) + 读写位(1位,0写,1读) + 应答位 + 读取从机发送的数据 + 写应答位 +停止位

3.4 各种命令

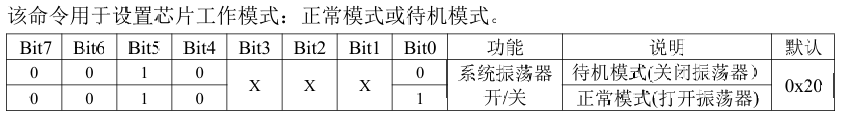

3.4.1 工作模式设置

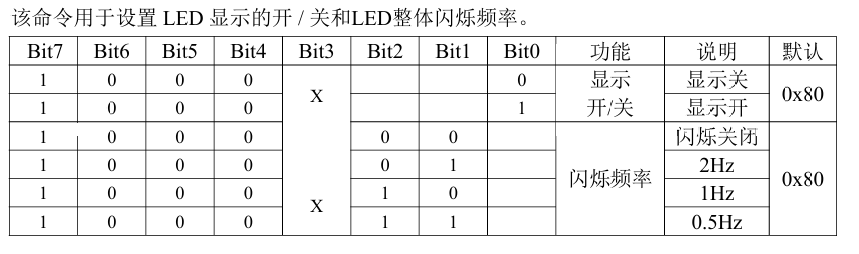

3.4.2 LED怎么样显示的设置

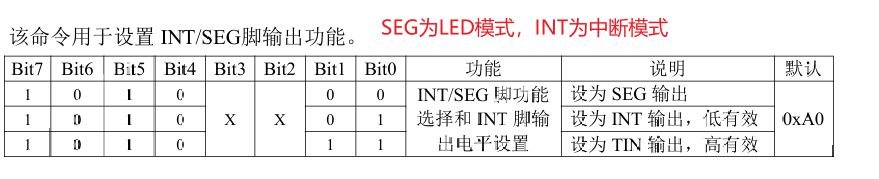

3.4.3 SEG/INT设置

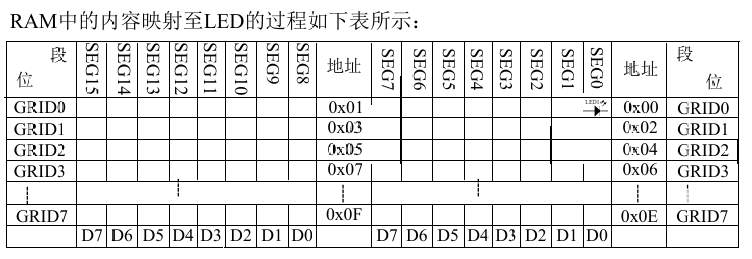

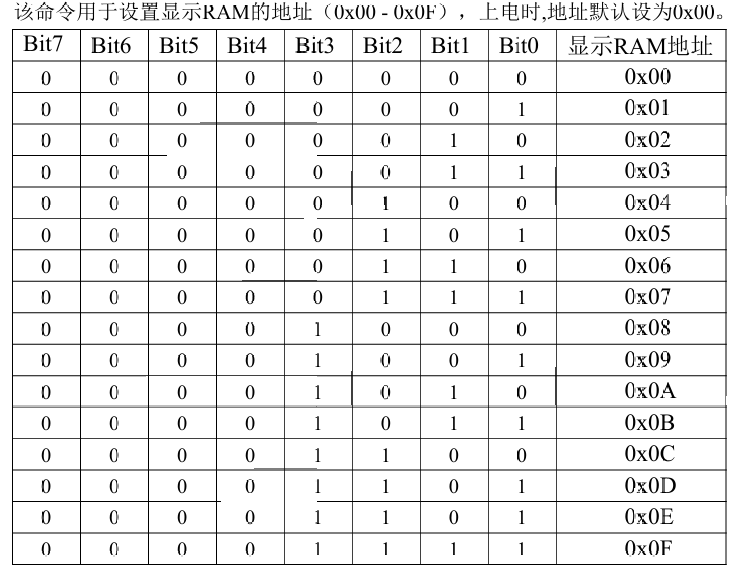

3.4.4 LED点阵的RAM地址

这个地址用于2.3.2的写入,指定地址后,再写入数据即可

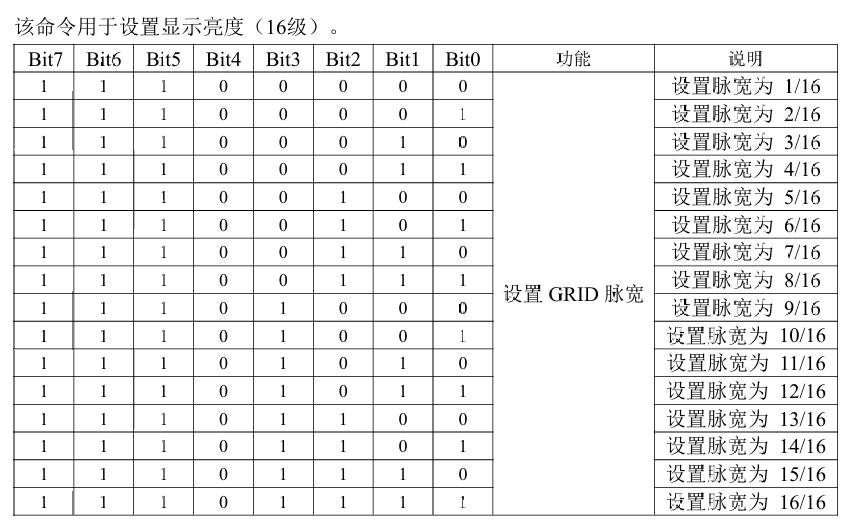

3.4.5 亮度设置
