丝杆螺母的基本传动形式有哪些?

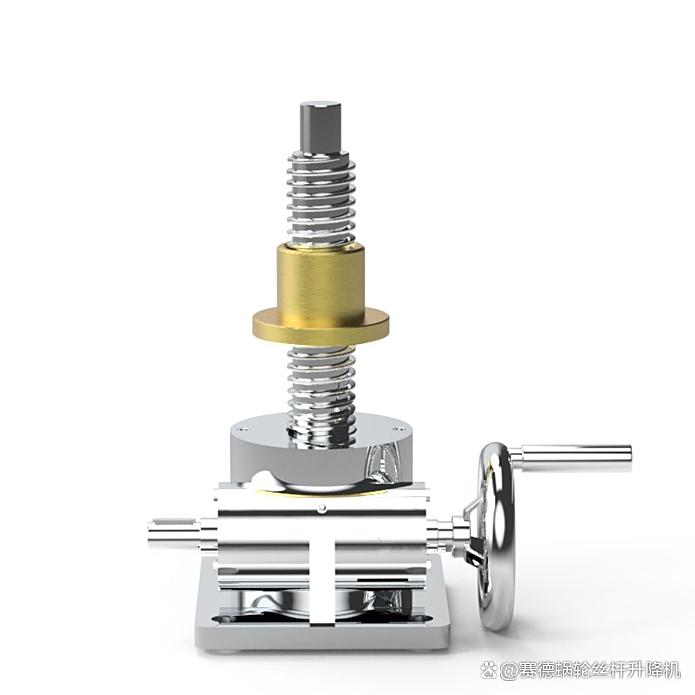

丝杠螺母传动是机械传动中实现旋转运动与直线运动相互转换的重要机构,其基本传动形式主要根据运动输入和输出的不同来划分,具体如下:

一、螺母固定,丝杆转动并移动

工作原理:螺母被固定在机架上无法移动,当丝杆绕自身轴线旋转时,丝杆会沿着其轴向产生直线移动。

特点:结构相对简单,丝杆既是旋转件又是移动件,适用于行程较短、对空间要求不高的场景。

应用示例:小型升降平台、精密仪器的微调机构。

二、丝杆固定,螺母转动并移动

工作原理:丝杆被固定在机架上不能转动和移动,当螺母绕丝杆轴线旋转时,螺母会沿着丝杆的轴向产生直线移动。

特点:丝杆不承受旋转扭矩,仅承受轴向力,适用于丝杆较长、需要减少旋转部件惯性的场景。

应用实例:机床的进给机构、某些类型的螺旋压力机。

三、螺母转动,丝杆移动(丝杆不转动)

工作原理:螺母通过传动装置(如齿轮、皮带等)带动旋转,丝杆在螺母的作用下仅做轴向直线移动,不发生旋转。

特点:旋转部件(螺母)的质量较小,响应速度较快,适用于需要快速启停的传动系统。

应用示例:自动化生产线中的推送机构、机器人的线性关节。

四、丝杆转动,螺母移动(螺母不转动)

工作原理:丝杆由动力源(如电机)带动旋转,螺母在丝杆的螺旋作用下仅做轴向直线移动,不发生旋转(通常通过导轨等限制螺母的转动)。

特点:结构稳定性好,传动精度高,是工业中最常用的形式之一。

应用示例:数控机床的工作台进给、精密测量仪器的传动机构。

这些传动形式的核心区别在于旋转部件和移动部件的不同组合,实际应用中需根据具体的工况(如行程长度、负载大小、精度要求、空间限制等)选择合适的形式,并常搭配导轨、轴承等部件以提高传动稳定性和精度。
