一、DIS 的基础认知
DIS（Designated Intermediate System，指定中间系统）是 ISIS 在广播型网络（BMA，如以太网、令牌环） 中特有的角色，仅存在于广播网段，点对点网络（P2P）无 DIS。其核心目的是优化广播网络的拓扑管理与路由信息交互，避免资源浪费。
二、DIS 的核心用处
DIS 的功能围绕 "简化拓扑、高效同步、稳定路由" 展开，具体包括以下 4 点：
1. 减少邻接关系数量，降低资源消耗
广播网络中，若 N 台路由器两两建立邻接（Adjacency），需形成N*(N-1)/2个邻接（如 3 台路由器需 3 个邻接），会占用大量 CPU、带宽资源。
DIS 的作用：所有路由器仅与 DIS 建立邻接，邻接数量降至N-1（如 3 台路由器仅需 2 个邻接），大幅减少 Hello 报文交互与邻接维护开销。
2. 生成伪节点（Pseudonode），简化拓扑计算
- 伪节点是 DIS 虚拟的 "网段代表"，其 ID 格式为路由器ID + 1字节伪节点标识（如路由器 ID 为 0001.0001.0001，伪节点 ID 为 0001.0001.0001.01，标识范围 01-FF）。
- 作用：将广播网段抽象为一个 "伪节点"，SPF（最短路径优先）算法计算时，只需考虑 "其他节点→伪节点→目标节点" 的路径，无需遍历网段内所有路由器的两两连接，简化拓扑复杂度。
3. 统一管理 LSP 泛洪，避免重复同步
LSP（Link-State PDU，链路状态报文）是 ISIS 传递路由信息的核心载体，DIS 在 LSP 同步中承担 "中枢" 角色：
- 普通路由器将 LSP 发送给 DIS，由 DIS 统一向网段内所有路由器泛洪 LSP，避免多台路由器重复泛洪导致的带宽浪费；
- DIS 定期发送 CSNP（Complete Sequence Number PDU，完整序列号通告），包含网段内所有 LSP 的序列号、老化时间等信息，供其他路由器校验 LSP 数据库一致性，确保路由信息同步完整。
4. 保障广播网络路由稳定性
- DIS 故障时，网段内其他路由器会快速触发新 DIS 选举，避免邻接关系断裂导致的路由中断；
- 传统 ISIS 无 "备份 DIS"（后期扩展有 Pre-DIS 预选举机制），但因选举过程快速（基于 Hello 报文交互），路由中断时间极短。

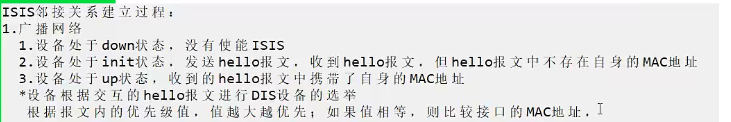

三、DIS 的选举过程详解
DIS 选举基于 "优先级 + 唯一标识" 的规则，且为抢占式（与 OSPF 的 DR 非抢占机制不同），具体流程如下：
- 选举触发场景
当广播网段满足以下任一条件时，触发 DIS 选举：
- 新路由器加入网段（发送 Hello 报文宣告自身存在）；
- 现有 DIS 故障（其他路由器超时未收到 DIS 的 Hello 报文）；
- 网段内某路由器的 DIS 优先级发生变化（如手动调整优先级）。
2. 选举核心依据（优先级→MAC 地址）

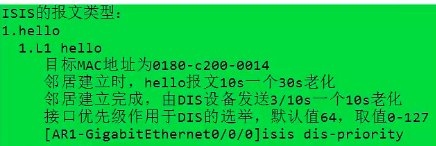

ISIS 通过 Hello 报文（Level-1 Hello/L1H、Level-2 Hello/L2H）携带的 "DIS 优先级" 字段进行选举，规则如下：
步骤 1：比较 DIS 优先级（核心依据）
- DIS 优先级范围：0-127（默认值为 64）；
- 优先级数值越大，越优先当选 DIS；
步骤 2：优先级相同时，比较 MAC 地址（备用依据）
- 若多台路由器优先级相同，则比较其接口 MAC 地址；
- MAC 地址数值越大的路由器，当选 DIS（注：ISIS 使用 "大值优先"，与 OSPF DR 选举的 "Router-ID 大值优先" 逻辑一致，但比较对象不同）。
- 抢占式选举机制（关键特性）
ISIS 的 DIS 选举是 "实时抢占" 的，即：
- 若网段内已存在 DIS，当新加入或优先级调整后的路由器，其优先级（或 MAC 地址）高于当前 DIS 时，会立即触发重新选举，新路由器取代原 DIS；
- 例：原 DIS 优先级为 64（MAC：00-01-02-03-04-05），新路由器优先级为 100（MAC：00-01-02-03-04-06），新路由器会立即成为新 DIS，原 DIS 降级为普通路由器。
- 选举结果的维护
- DIS 当选后，会在 Hello 报文中携带 "DIS 标识"（告知其他路由器自身身份）；
- DIS 发送 Hello 报文的周期为 10 秒（普通路由器为 3 秒），若其他路由器 15 秒内未收到 DIS 的 Hello 报文，判定 DIS 故障，触发新选举。
四、DIS 与 OSPF DR 的核心区别（补充对比）
|-------|--------------------|-------------------|
| 特性 | ISIS DIS | OSPF DR |
| 适用网络 | 仅广播型网络（BMA） | 广播型、NBMA 网络 |
| 备份角色 | 传统无（后期支持 Pre-DIS） | 有 BDR（备份 DR） |
| 选举机制 | 抢占式 | 非抢占式（除非 DR 故障） |
| 拓扑抽象 | 生成伪节点 | 无伪节点，直接描述网段 |
| 邻接关系 | 所有路由器仅与 DIS 建邻 | 所有路由器与 DR、BDR 建邻 |
DIS 的核心用处（补充 "路由建立与计算相关作用"）
- 支撑路由建立完整性，优化路由计算效率
DIS 通过 "保障 LSP 同步""简化拓扑模型" 两大核心动作，直接作用于 ISIS 路由建立（从拓扑信息收集到路由生成）与计算（SPF 算法执行）的全流程：
5.1 保障 LSP 全量同步，奠定路由计算的 "数据基础"
ISIS 路由建立的前提是所有路由器拥有一致的 "链路状态数据库（LSDB）"（存储全网 LSP），而 DIS 是 LSDB 一致性的 "守护者"，具体作用如下：
- 避免 LSP 丢失 / 重复：普通路由器仅需将本地生成的 LSP 发送给 DIS，由 DIS 统一向网段内所有路由器泛洪（而非多台路由器各自泛洪），既避免多台设备重复发送导致的带宽浪费，更防止因泛洪路径不一致导致的 LSP 丢失（如某台路由器漏收其他设备的 LSP）；
- 校验 LSDB 一致性：DIS 每 10 秒（默认）发送一次 CSNP（完整序列号通告），包含网段内所有 LSP 的 "序列号 + 老化时间 + 校验和"。其他路由器接收 CSNP 后，会与本地 LSDB 比对：
- 若本地缺少某 LSP：向 DIS 发送 PSNP（Partial Sequence Number PDU，部分序列号请求），请求 DIS 补发该 LSP；
- 若本地 LSP 版本陈旧（序列号小于 CSNP 中的 LSP）：主动向 DIS 请求更新 LSP；
最终确保网段内所有路由器的 LSDB 完全一致 ------ 这是路由计算（SPF 算法）能生成 "相同且正确路径" 的核心前提（若 LSDB 不一致，不同路由器会计算出不同路由，导致网络路由混乱）。
5.2 简化拓扑模型，降低路由计算（SPF）的复杂度
ISIS 路由计算依赖SPF 算法（基于 LSDB 中的拓扑信息，计算到各目标网络的最短路径），DIS 生成的 "伪节点" 直接优化了 SPF 算法的计算逻辑：
- 无 DIS 时的拓扑痛点：若广播网段内有 N 台路由器（如 3 台 R1、R2、R3），LSDB 需记录 "R1-R2、R1-R3、R2-R3"3 条链路信息；SPF 计算时，需遍历这 3 条链路的权重，分别计算 "从本地到 R1→R2""本地到 R1→R3""本地到 R2→R3" 等所有可能路径，随着路由器数量增加（如 10 台），链路数量会按N*(N-1)/2激增，SPF 计算量呈指数级上升，占用大量 CPU 资源且计算耗时变长；
- 有 DIS 时的优化逻辑：DIS 生成伪节点（如 P1）后，LSDB 仅需记录 "R1-P1、R2-P1、R3-P1"3 条 "节点 - 伪节点" 链路（而非原有的 3 条 "节点 - 节点" 链路）。SPF 算法计算时，仅需先计算 "本地到伪节点 P1 的最短路径"，再从 P1 出发计算到 R1、R2、R3 的路径 ------ 相当于将 "多节点两两互联的复杂网段" 抽象为 "单伪节点集中互联的简单模型"，无论网段内有多少台路由器，SPF 仅需处理 "本地→伪节点→目标节点" 的两层路径，计算量从 "指数级" 降至 "线性级"，大幅提升路由计算效率，减少 CPU 占用与计算延迟。
5.3 加速路由收敛，确保路由计算的 "时效性"
"路由收敛" 是指网络拓扑变化（如链路故障、新设备加入）后，所有路由器重新计算并更新路由的过程，DIS 通过 "快速选举" 和 "持续 LSP 管理" 保障收敛效率：
- 拓扑变化时的 LSP 同步：当广播网段内某路由器的链路状态变化（如接口 down），该路由器会生成 "更新后的 LSP" 并发送给 DIS，由 DIS 立即泛洪至全网，确保所有路由器快速感知拓扑变化，启动 SPF 重新计算；
- DIS 故障时的无缝衔接：若原 DIS 故障，其他路由器 15 秒内（未收到 DIS 的 Hello 报文）会触发新 DIS 选举（抢占式机制），新 DIS 在秒级内接管 LSP 泛洪与 CSNP 发送工作 ------ 无 DIS 的 "真空期" 极短，避免因 LSP 同步中断导致的路由计算延迟，确保路由能快速收敛至新的拓扑状态（如原 DIS 故障后，新 DIS 快速补全 LSP，路由器无需等待过长时间即可重新计算路径）。
四、DIS 与 OSPF DR 的核心区别（补充 "路由计算相关差异"）
|-------------|----------------------------|--------------------------------------------|
| 特性 | ISIS DIS | OSPF DR |
| 对路由计算的优化 | 生成伪节点，简化 SPF 计算模型（减少链路条目） | 无伪节点，需记录网段内所有 "节点 - 节点" 链路，SPF 计算量更大 |
| 路由计算的数据源保障 | 靠 DIS 发送 CSNP 校验 LSDB 一致性 | 靠 DR/BDR 发送 DBD（数据库描述报文）同步 LSDB，无定期全量校验机制 |
