Recyclerview回收复用机制——图文详解

前言

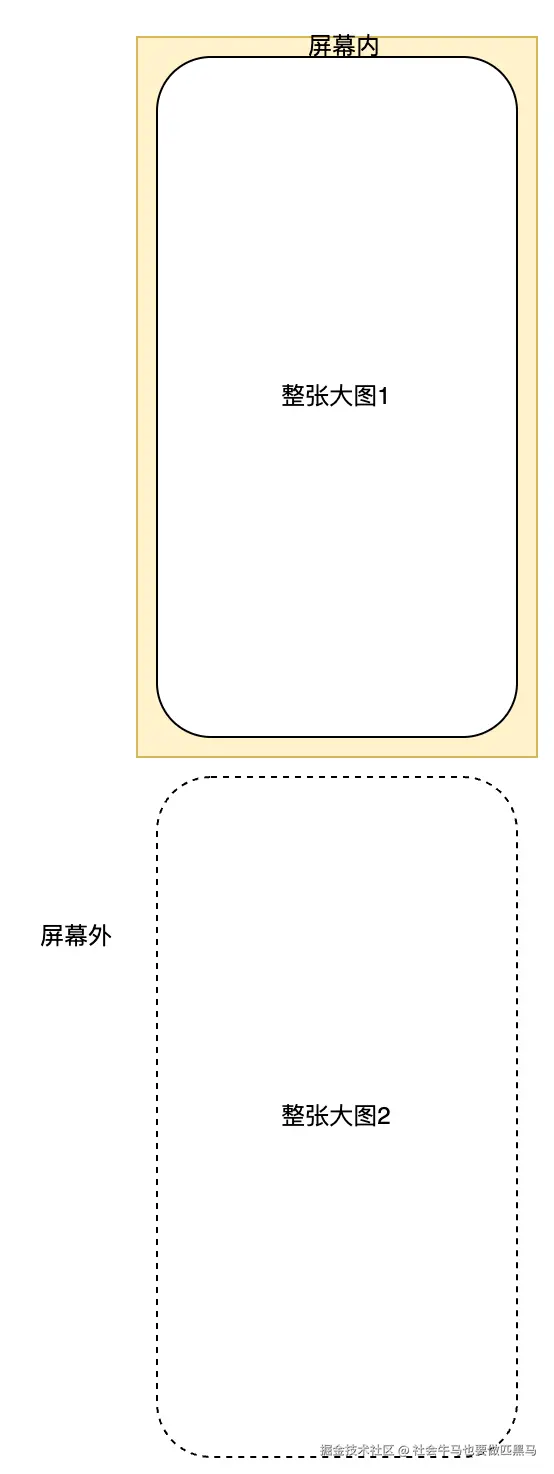

最近在开发大图预览页时，利用了Recyclerview滑动特性，将每张图片作为一个itemView，布局为填充整个屏幕（即一个itemView占据了整个屏幕），示意图如下：这么做的好处是，无需设置复杂的滑动手势逻辑。但在交付体验时发现，当用户滑动很快时，itemView加载的速度较慢，除了网速原因还有一个不可忽视的case是RV的缓存机制： mCachedView的默认容量为2，mRecyclerPool的默认缓存容量为5 快速滑动时，mCachedView的容量很快就会被消耗，从而将ViewHolder放到mRecyclerPool缓存中，再次获取对应的itemView时又需要重新onCreateViewHolder和onBindViewHolder，这样的耗时又增加了很多解决方法也好办，可以考虑扩充下mCachedView的默认容量，即

kotlin 复制代码

recyclerView.setItemViewCacheSize(5) // 扩充mCachedView的默认容量

借着这次需求，刚好我们可以详细复习一下Recyclerview的缓存机制。于是有了此文。

一、核心机制

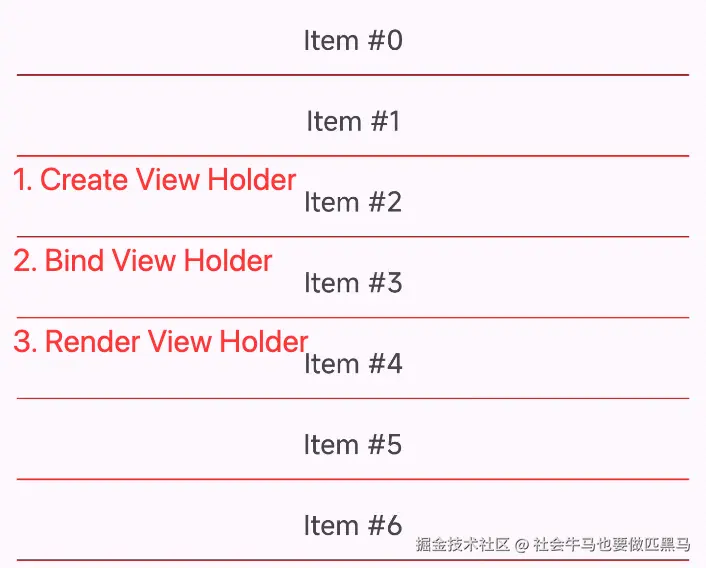

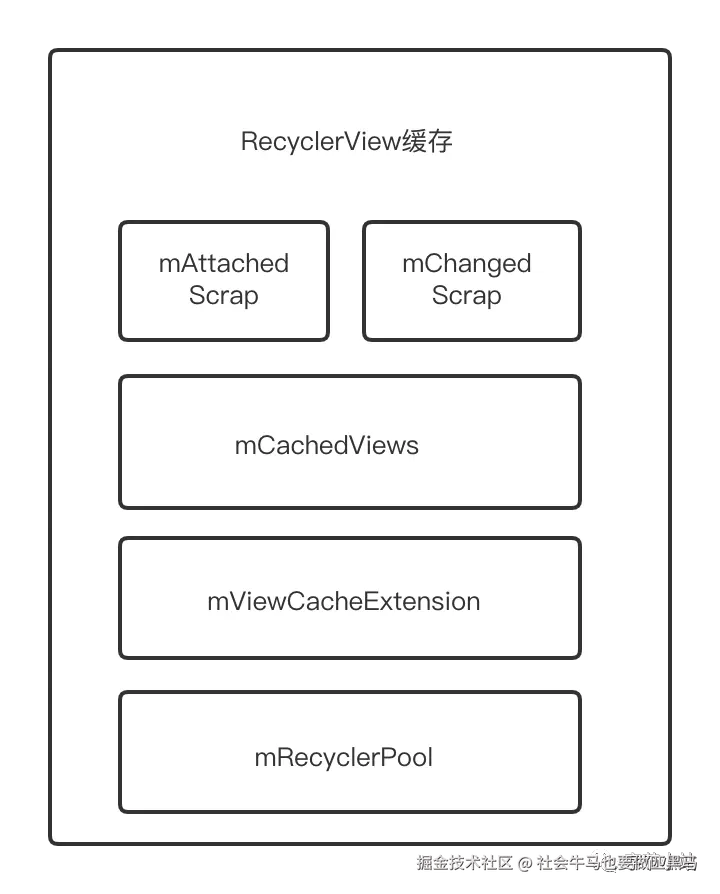

RecyclerView的缓存机制主要由四级缓存构成，分别是mAttachedScrap、mCachedViews、mViewCacheExtension和mRecyclerPool 。每一级缓存都有其独特的功能和适用场景，它们相互协作，共同实现高效的视图缓存与复用。 RecyclerView的缓存机制又称回收复用机制，RecyclerView构建列表视图分为以下三步：

Create View Holder，创建ViewHolder
Bind View Holder，绑定ViewHolder数据
Render View Holder，ViewHolder渲染到页面第一步的创建ViewHolder是RecyclerView构建视图时最耗时的操作，而RecyclerView正是因为做到了缓存复用，从而减少调用创建ViewHolder的次数。

二、缓存区

2.1 mCachedView

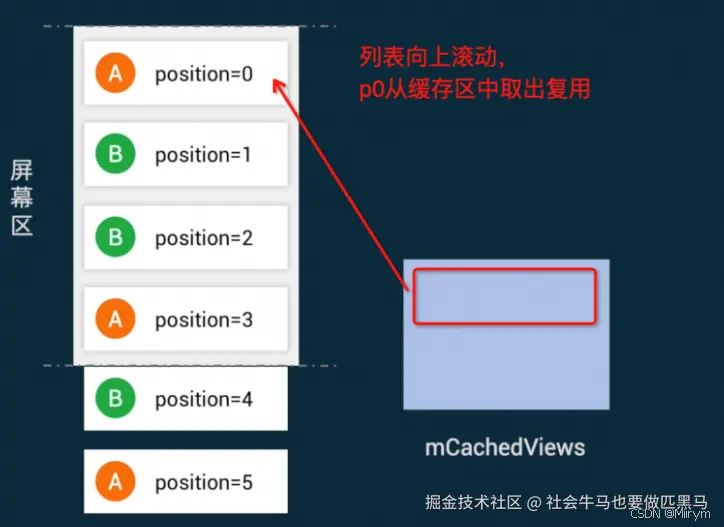

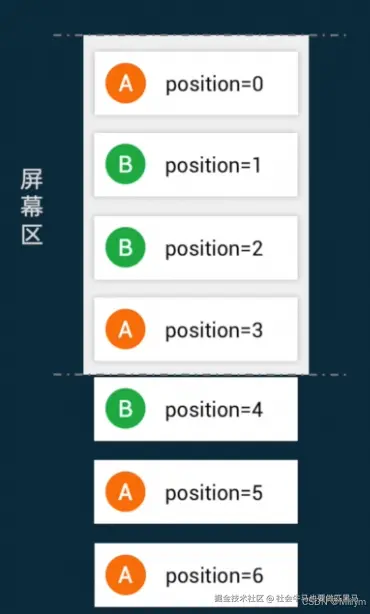

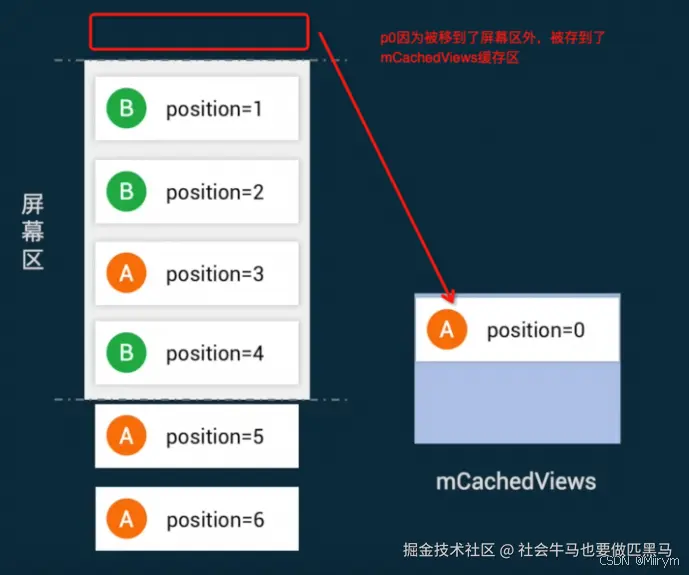

当列表被创建时结构如下，每个ViewHolder中的A、B代表不同的View种类（ViewType）：当我们滚动第一个ViewHolder（此处简称p0）到屏幕以外时，它会被存入mCachedViews 中：此处被回收的p0依旧保存着之前的数据，各种内部状态没有被重置。如果我们向上滚动，被缓存的p0会从mCachedViews缓存区中移回列表：因此不需要重复CreateViewHolder和BindViewHolder，减少了耗时。可见，缓存区是用来存储最近离开屏幕区的ViewHolder。这些ViewHolder因为出于屏幕区的边界，更容易因为用户的滚动和抖动被重新显示，因此更需要被快速的加载到视图中。 缓存区存储ViewHolder的默认大小为2，开发者可根据实际需求更改大小。

2.2 mRecyclerPool

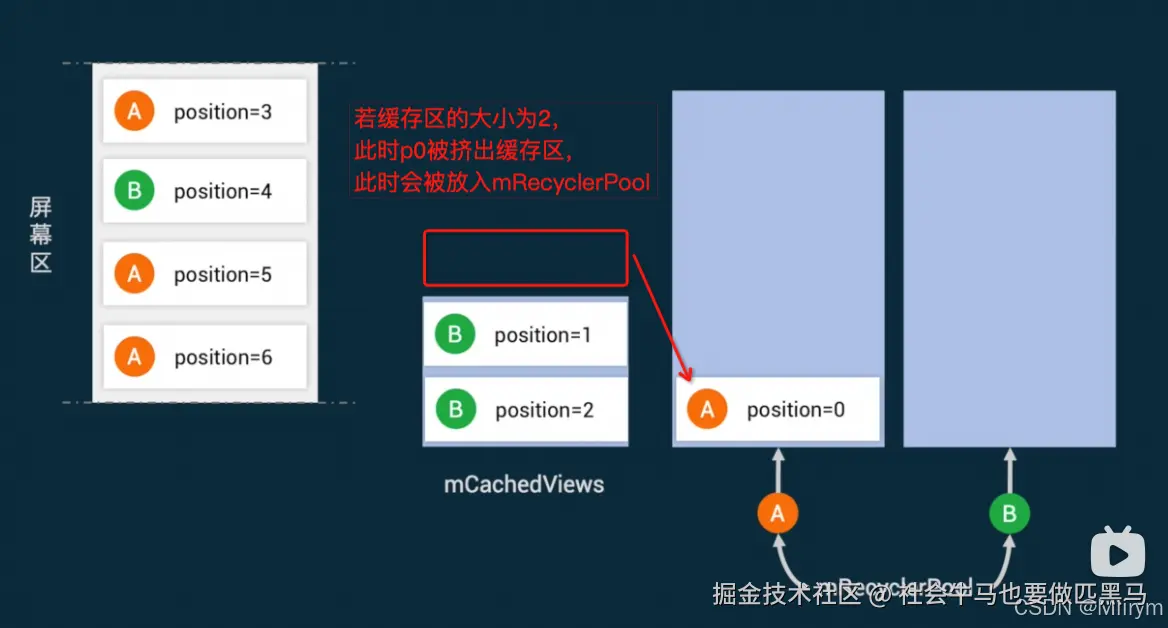

当缓存区已满，而有新的ViewHolder被放入缓存区时，最先被置入缓存区的ViewHolder会被移到mRecyclerPool中：进入mRecyclerPool的ViewHolder各种内部状态会被重置，如position会被置为-1，可理解为与之前的数据已解绑；图中的A和B表示不同的ViewType，每个能存储5个ViewHolder，这个大小也是可以被修改的。

2.3 移入ViewHolder过程

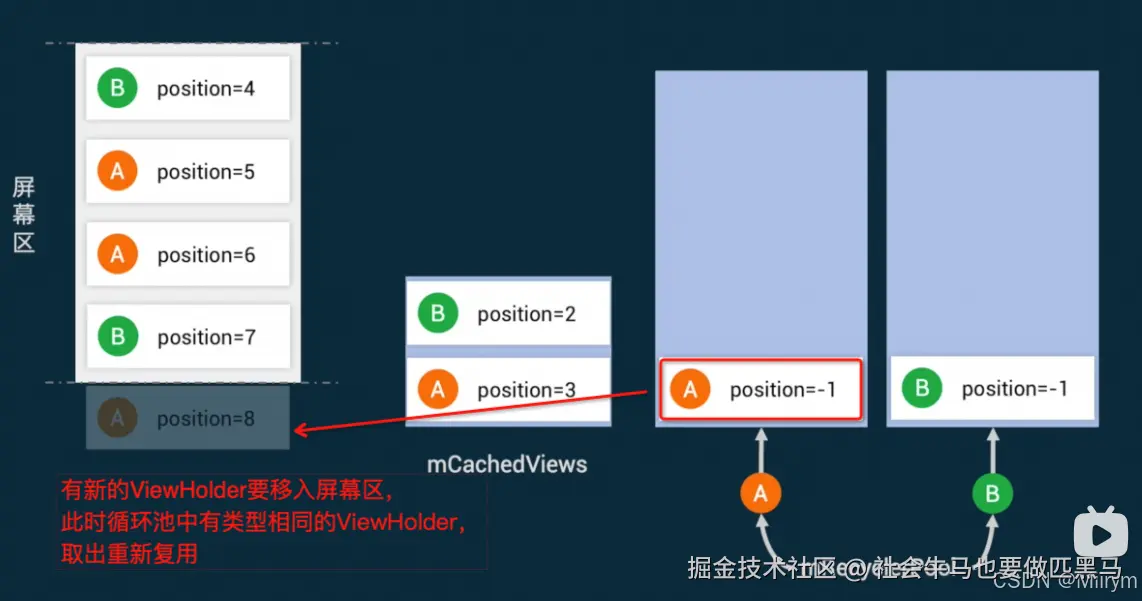

分析完列表移出ViewHolder的过程，我们反过来看移入ViewHolder的：假设此时有一个新的类型为B的ViewHolder（简称p7）要移入屏幕区。首先查看缓存区中是否有可以复用的ViewHolder。这是因为被放入此处的ViewHolder是不需要重置数据的，因此优先考虑这里的ViewHolder，如果有相同的position，就会被取出复用。此处的逻辑和前面p0重新移入的逻辑相同；图中的例子position=7，与缓存区中的两个ViewHolder的position都不相同，因此无法复用；接下来查看循环池中的ViewHolder。因为View类型为B的循环池中没有ViewHolder，所以依然无法复用；此时我们只能重新走Create和Bind的方法。如果循环池中有相同类型的ViewHolder：会从循环池中取出复用，因为被放入循环池中的ViewHolder都是被重置了的，虽然不用走Create方法，但是重新的Bind还是要有的。

Q & A

为什么不能随意扩大cachedView的默认容量

内存消耗显著上升 mCachedViews 中的 ViewHolder 会完整保留 View 实例及其子 View（如 ImageView、TextView 等）的引用，且不会释放绑定的数据（如图片 Bitmap、文本内容）。若容量过大（如超过 20），尤其是 Item 布局复杂或包含大图时，会导致内存占用激增，可能引发 OOM（内存溢出），尤其是在低内存设备上。
缓存管理开销增加 mCachedViews 采用 LRU（最近最少使用）策略淘汰旧缓存：当容量满时，每次新增 ViewHolder 都需要移除最久未使用的实例。容量过大时，LRU 维护的链表操作（插入、删除）会消耗更多 CPU 资源，反而可能降低性能。
可能降低 RecycledViewPool 的利用率 mCachedViews 和 RecycledViewPool 存在 "竞争关系"：ViewHolder 优先进入 mCachedViews，只有当 mCachedViews 满了，才会被移至 RecycledViewPool。若 mCachedViews 容量过大，会导致 RecycledViewPool 中的缓存减少，而 RecycledViewPool 的缓存是跨 ViewType 共享的（在多列表场景下更有价值），间接降低整体缓存效率。

RecyclerPool是否可以只用一种ViewType？

对于不同的ViewType我们有不同的循环池，那我们是否可以只用一种ViewType，延长这一个循环池，提高回收复用率？

首先是可读性和可维护性会变差。因为不同的ViewType通常数据结构和视图样式方式不同，如果为了让一种ViewType都适配他们，代码肯定会变得很乱。
其次是不用懒加载，增加调用耗时；使用懒加载，无法避免视图切换耗时。首先因为ViewType的数据结构和视图样式等诸多内容不尽相同，如果一次全部加载内存开销必然很大，因此我们使用懒加载的方式最为合适，只有需要的时候才取出使用；但因为我们把原本应该设计为不同的ViewType都塞进了一个ViewType，导致会一次加载所有原本不同的ViewType，无法使用懒加载避免这一现象；
而同时因为ViewType视图样式不同，肯定要重新inflate不同的视图样式，根本没有减少耗时。

RecyclerView缓存机制失效的情况

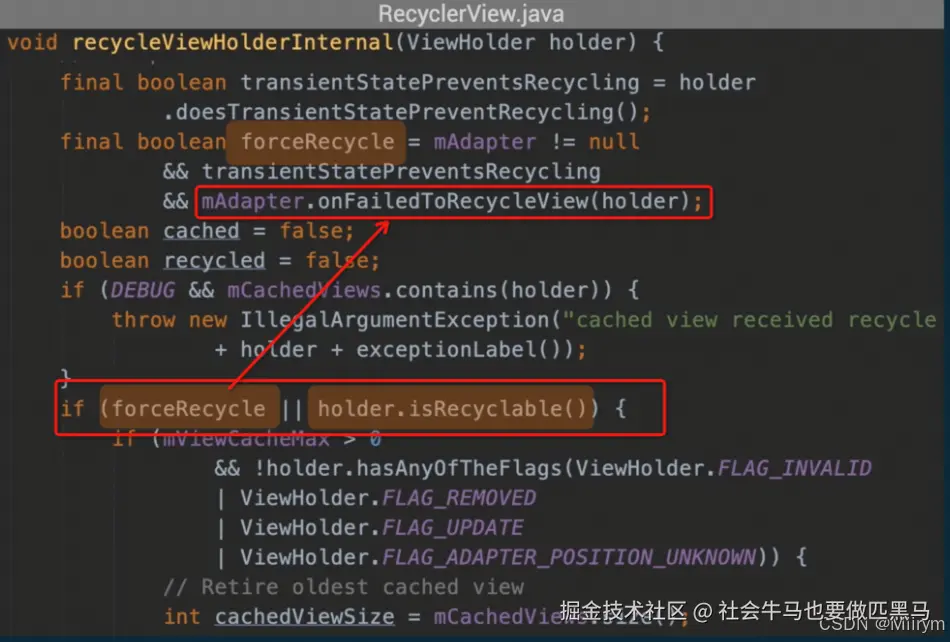

重写Adapter的onFailedToRecycleView 首先查看RecyclerView的源码：

在是否回收ViewHolder的判断中包含两个条件：boolean值forceRecycle和isRecyclable方法。我们首先查看后者代码：

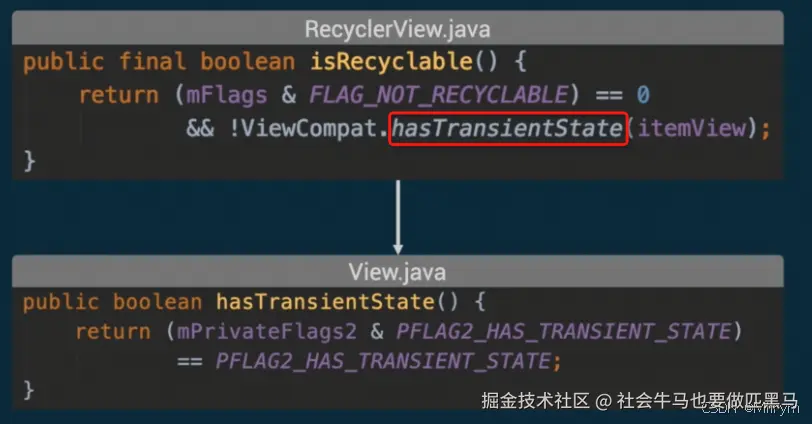

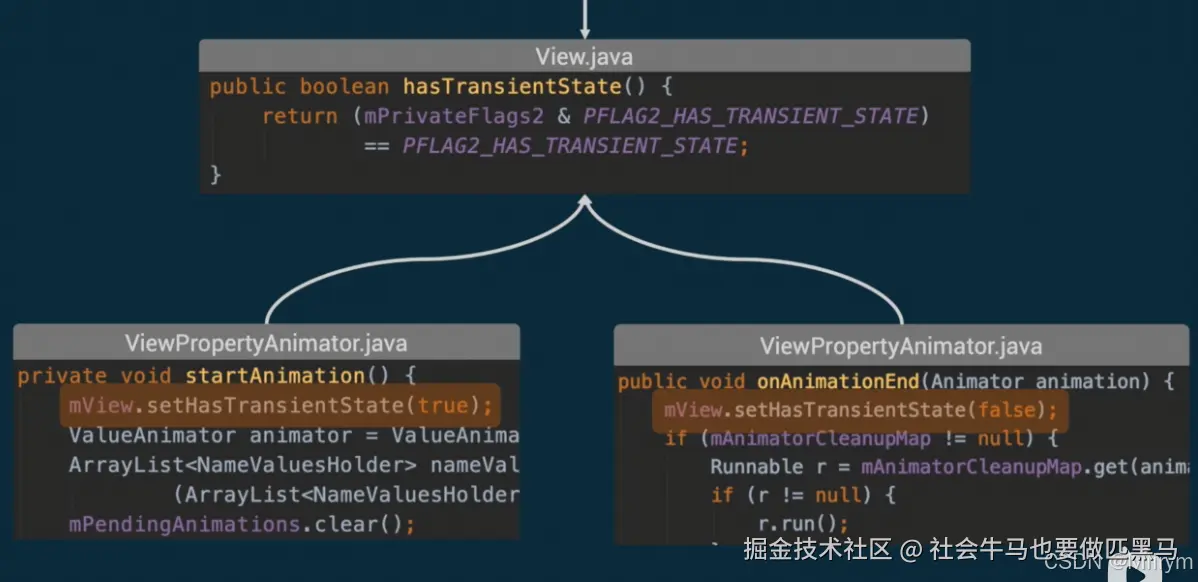

后者的isRecyclable方法获取到的是一个名为TransientState的值（直译：临时状态）。当某个ViewHolder中的某个View在做属性动画时，这个值会属性动画开始和结束时被设置：

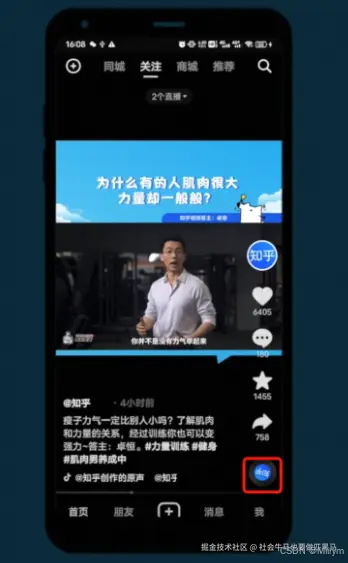

这么来说，如果一个ViewHolder在离开显示区时，同时内部有任意一个view在做属性动画，TransientState的值就会是false，isRecyclable方法返回的也是false，这个ViewHolder就无法被存储到缓存区或循环池中。这种情况最容易出现在ViewHolder中存在循环属性动画的场景。如果没有对这个循环属性动画做处理，那么就会出现缓存机制失效的情况。如dy中的专辑旋转动画：

而是否回收ViewHolder的判断中，前者forceRecycle是根据onFailedToRecycleView方法设定的，我们可以重写这个方法：

kotlin 复制代码

override fun onFailedToRecycleView(holder: MyViewHolder?): Boolean {
    return true
}

onBindViewHolder中重置View的动画属性 为什么Android要设计ViewHolder中的View的属性动画不能被回收，要我们如此大费周章？这么设计的原因是防止ViewHolder被复用时之前的动画状态被保留。因此我们可以在重新绑定ViewHolder的onBindViewHolder方法中，重置View的动画属性，如偏转角度（Rotation）、透明度（Alpha）等。

RecyclerView的特殊复用机制 循环池（mRecyclerPool）可以服务于多个RecyclerView。当其他RecyclerView中拥有循环池中相同的ViewType时，他们都可以使用这个循环池。
