KingbaseES + Redis缓存架构在MES生产管理系统中的设计与实践

引言

我们在开发一些企业级应用的时候，数据库性能优化师是系统架构设计最核心的环节。KingbaseES金仓数据库作为国产数据库的代表，结合Redis缓存技术，然后能够构建出高性能，高可用的数据处理结构。那咱们今天就以MES生产管理系统为例子，来讲解一下这种架构的设计理念和实现方式。

架构概述

KingbaseES + Redis缓存架构它就是一种典型的读写分离缓存模式。KingbaseES的话负责持久化存储以及数据的最终一致性和事务处理。Redis的话作为内存缓存层，需要提供高速的数据读取服务，减少对主数据库的访问压力。

这种架构特别适用于读多写少的业务场景。以MES生产管理系统为例，系统中生产线状态查询、设备监控数据读取、工艺参数获取等读操作非常频繁，而实际的生产数据录入相对较少，这正是该架构能够充分发挥优势的理想应用场景。

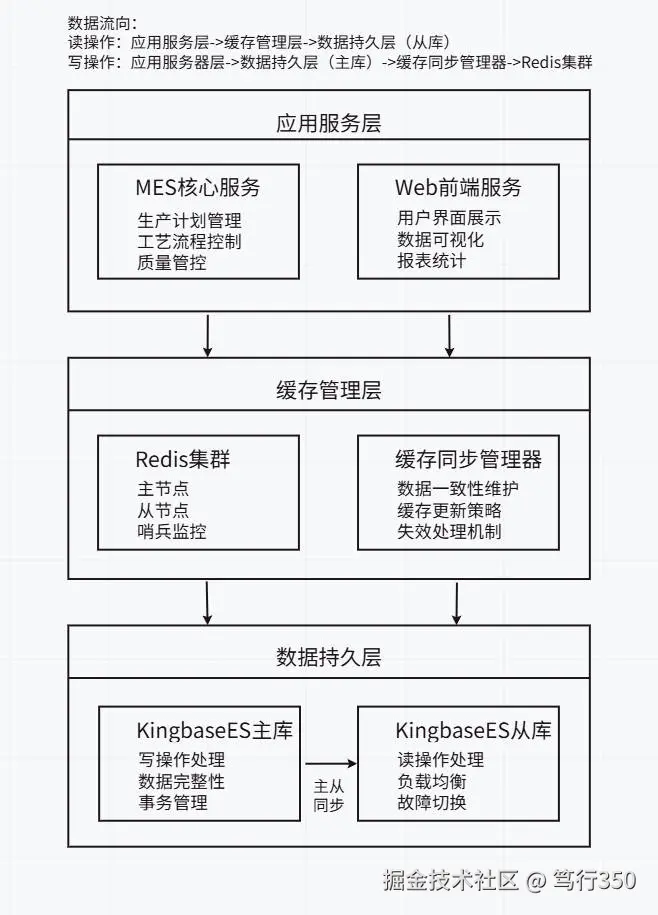

如下图所示：

应用服务层包含MES生产管理系统的核心业务逻辑：处理生产计划，工艺流程，质量管控等功能模块。缓存管理层通过Redis集群提供高性能的数据缓存服务，同时包含缓存同步管理器（负责数据一致性维护）。数据持久层的话采用KingbaseES主从架构，确保数据的可靠性和读写分离操作。

数据流转机制

下面我来讲解一下，数据的流转机制。

在MES生产管理系统中，数据流转遵循特定的缓存策略。当生产线操作员查询设备状态的时候，首先回先检查Redis中是否存在相关数据。如果存在的话，则直接返回结果。否则的话需要从KingbaseES中查询，将查询到的数据写入到缓存中，并设置过期时间。

java 复制代码

@Service
public class EquipmentStatusService {

    @Autowired
    private RedisTemplate<String, Object> redisTemplate;

    @Autowired
    private EquipmentMapper equipmentMapper;

    public EquipmentStatus getEquipmentStatus(String equipmentId) {
        String cacheKey = "equipment:status:" + equipmentId;

        // 首先尝试从Redis获取数据
        EquipmentStatus status = (EquipmentStatus) redisTemplate.opsForValue().get(cacheKey);

        if (status != null) {
            return status;
        }

        // 缓存未命中，从KingbaseES查询
        status = equipmentMapper.selectByEquipmentId(equipmentId);

        if (status != null) {
            // 将数据写入缓存，设置过期时间
            redisTemplate.opsForValue().set(cacheKey, status, Duration.ofMinutes(10));
        }

        return status;
    }
}

缓存更新策略

在MES系统中，当生产数据发生变更时，必须确保缓存与数据库的同步更新。这里我们采用的是写透模式（Write-Through）结合异步更新的策略。

在生产记录更新的时候，系统的话首先要确保KingbaseES数据库的事务完整性，然后通过异步更新Redis缓存。同时清除相关的聚合数据缓存，避免数据不一致的问题。这种方式的好处就是既能保证数据的最终一致性，又不会因为缓存操作影响业务流程的整体性能。

java 复制代码

@Service
@Transactional
public class ProductionDataService {

    public void updateProductionRecord(ProductionRecord record) {
        // 更新KingbaseES数据库
        productionMapper.updateRecord(record);

        // 异步更新缓存
        CompletableFuture.runAsync(() -> {
            String cacheKey = "production:record:" + record.getId();
            redisTemplate.opsForValue().set(cacheKey, record, Duration.ofHours(1));

            // 清除相关的聚合缓存
            clearRelatedCache(record.getWorkOrderId());
        });
    }

    private void clearRelatedCache(String workOrderId) {
        Set<String> keys = redisTemplate.keys("production:summary:" + workOrderId + "*");
        if (!keys.isEmpty()) {
            redisTemplate.delete(keys);
        }
    }
}

缓存分层设计

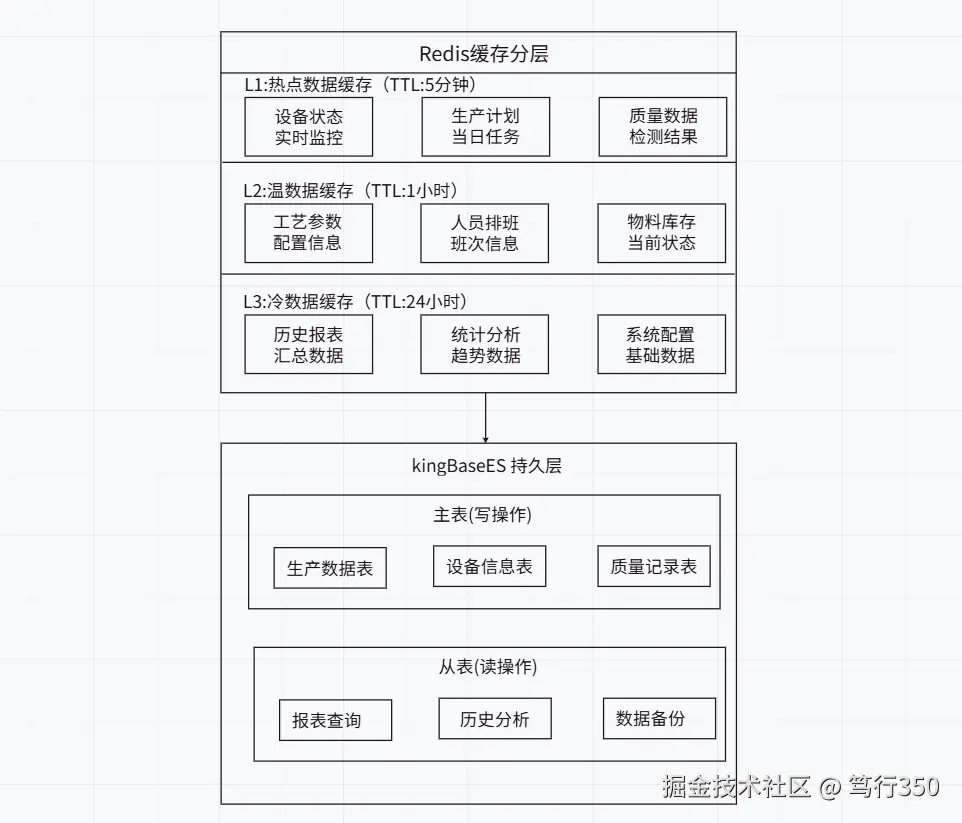

针对MES系统的不同数据特性，我们设计了多层次的缓存策略。热点数据如当前生产线状态、实时设备参数等存储在Redis的内存中，访问频率适中的历史数据采用Redis持久化存储，而长期归档数据则完全依赖KingbaseES。

这种分层设计根据数据的访问频率和重要性进行差异化处理。生产线实时状态数据具有最高的访问优先级，缓存时间较短但访问速度最快。工艺参数等配置信息变更频率较低，可以设置较长的缓存时间。历史报表数据访问频率最低，主要用于定期分析和决策支持。

高可用架构设计

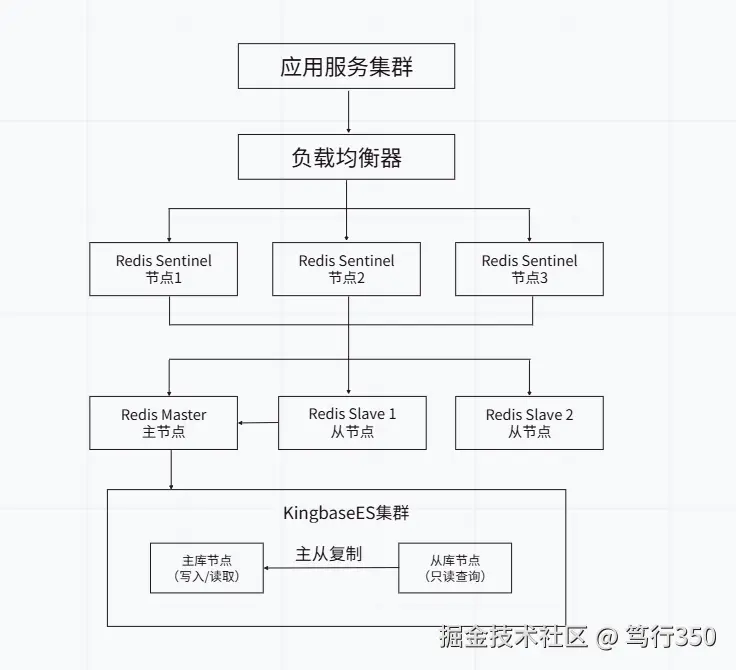

下面这个图能够清晰的说明KingbaseES+Redis的高可用架构设计。我们采用Redis Sentinel模式实现了缓存层的高可用，结合KingbaseES的主从复制机制，完美实现了这一套架构。这个架构的原理是Redis Rentinel能够实时的监控Redis主从节点，如果出现故障，能够自动执行故障转移操作，保证服务能够快速修复。KingbaseES的主从架构可以通过读写分离和数据冗余机制，能够有效保障数据的一致性与可靠性。

监控和运维

完善的监控体系是保障系统稳定运行的基础。我们需要对缓存命中率、数据库连接池状态、响应时间等关键指标进行实时监控。

java 复制代码

@Component
public class CacheMetricsCollector {

    private final MeterRegistry meterRegistry;
    private final RedisTemplate<String, Object> redisTemplate;

    @EventListener
    public void handleCacheHit(CacheHitEvent event) {
        Counter.builder("cache.hit")
                .tag("cache.name", event.getCacheName())
                .register(meterRegistry)
                .increment();
    }

    @EventListener
    public void handleCacheMiss(CacheMissEvent event) {
        Counter.builder("cache.miss")
                .tag("cache.name", event.getCacheName())
                .register(meterRegistry)
                .increment();
    }

    @Scheduled(fixedRate = 60000)
    public void collectRedisMetrics() {
        RedisConnectionFactory factory = redisTemplate.getConnectionFactory();
        RedisConnection connection = factory.getConnection();

        Properties info = connection.info("memory");
        String usedMemory = info.getProperty("used_memory");

        Gauge.builder("redis.memory.used")
                .register(meterRegistry, () -> Double.parseDouble(usedMemory));
    }
}

这个监控组件收集缓存命中率和Redis内存使用情况等关键指标。通过这些数据，运维人员可以及时发现性能瓶颈，调整缓存策略，确保系统的最佳运行状态。

实际应用场景

我们在真实的生产环境中，已经成功落实了这套基于KingbaseES与Redis的协同架构。系统平均响应时间控制在50毫秒内，缓存命中率长期稳定在95%以上。

生产调度模块是这一架构优势的典型体现。调度员需要频繁查看各产线的实时状态、设备运行情况以及物料消耗进度等信息。这类数据具有高读取、低频更新的特点，非常适合借助缓存技术显著提升响应效率。

质量管控模块同样从中获益显著。检验员一旦录入质检数据，系统便会实时更新相关的统计报表与趋势分析图。通过合理的缓存失效策略，我们在确保数据实时性与准确性的同时，也为生产决策提供了高效、可靠的数据支撑。

总结

KingbaseES + Redis缓存架构为企业级应用提供了高性能、高可用的数据处理解决方案。通过合理的架构设计、缓存策略和监控机制，能够显著提升系统的响应速度和用户体验。在MES等对实时性要求较高的业务场景中，这种架构模式已经得到了充分的验证和广泛的应用。

成功实施这种架构的关键在于深入理解业务特点，制定合适的缓存策略，建立完善的监控体系，并持续优化系统性能。随着国产化数据库技术的不断发展，KingbaseES + Redis架构将在更多的企业级应用中发挥重要作用。
