ArkUI提供了丰富的系统组件，用于制作鸿蒙原生应用APP的UI，本文主要讲解Image图片组件的使用。

一、Image图片组件

1.1 概述

Image为图片组件，用于在应用中显示图片。

1.2 图片参数

Image 组件的参数类型为string | Resource | media.PixelMap，下面对三种参数类型逐一进行介绍。

1.2.1 string类型

string类型的参数用于通过路径的方式引用图片，包括本地图片和网络图片。

本地图片

scss 复制代码

Image('images/demo.jpg')

注意：使用这种方式引入本地图片，需要将图片置于ets目录下，并且需要为Image组件提供图片相对于ets目录的路径。

网络图片

rust 复制代码

Image('http://xxx/xxx.jpg')

**注意：**真机中运行的鸿蒙应用，访问网络图片需要配置网络访问权限，不过在预览器和模拟器中测试时不受限制。权限配置相关的内容在后续章节会系统介绍。

1.2.2 Resource类型

Resource类型的参数用于引入 resources 目录下的图片。

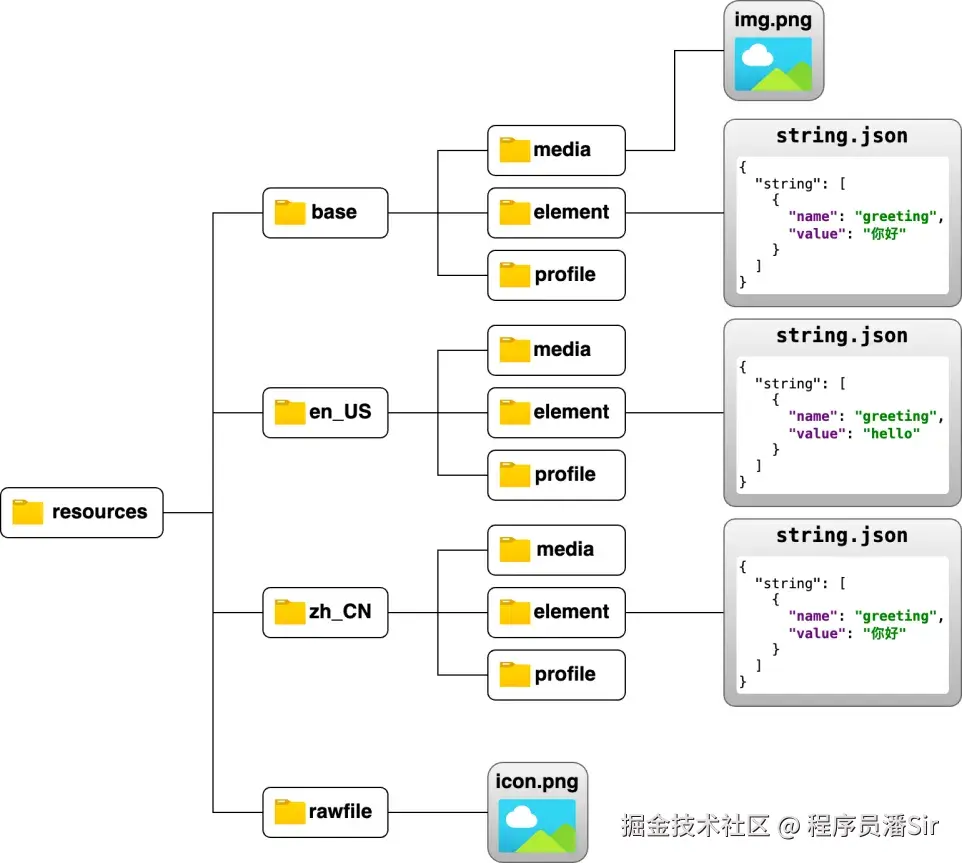

resources 目录用于统一存放应用所需的各种资源，包括图片、音频、视频、文本等等。下面简要介绍 resources 目录的用法，首先需要了解 resources 的目录结构，如下

resources 目录下，用于存放资源的子目录有（element 、media 、profile ）和rawfile。下面分别介绍：

（1）element、media、profile

（element 、media 、profile ）可存在多种版本，用于适配不同的环境，例如语言环境（zh_CN 和en_US ）、系统主题（dark 和light ）、设备类型（phone 和 tablet ）等等。我们可以为上述每种环境各自准备一套资源文件，每种环境对应 resources 下的一个目录，例如上述的 zh_CN 和 en_US 。我们在使用resources 下的资源时，无需指定具体的环境版本，系统会根据设备所处的环境自动选择匹配的版本，例如当设备系统语言为中文时，则会使用zh_CN 目录下的资源，为英文时，则会使用en_US 目录下的资源。若没有与当前所处环境相对应的版本，则使用 base 目录下资源**。**

各目录存储的具体资源如下

media

存放媒体资源，包括图片、音频、视频等文件。

element

存放用于描述页面元素的尺寸、颜色、样式等的各种类型的值，每种类型的值都定义在一个相应的 JSON 文件中。

profile

存放自定义配置文件。

（2）rawfile

用于存储任意格式的原始文件，需要注意的是rawfile不会根据设备所处的环境去匹配不同的资源。

总结：

resources目录下可用于存放图片的目录有**resources/*/**media 以及 **resources/**rawfile，两个目录下图片的使用方式有所不同，下面逐一介绍

media目录

该目录下的资源，需要使用$r('app.media.<filename>')的方式引用。

注意：无需指定具体版本，系统会自动根据所处环境选择相应版本

例如上图中的img.png 图片，可通过$r('app.media.img')引用。需要注意的是$r()的返回值即为 Resource 类型，因此可以直接将$r('app.media.img')作为 Image 组件的参数，例如Image($r('app.media.img'))。
rawfile目录

该目录下的资源，可通过$rawfile('path/to/your/file')的方式引用，文件的路径为相对于 rawfile 的路径。例如上图中的icon.png ，须使用$rawfile('icon.png)引用。需要注意的是，$rawfile()的返回值也是Resource 类型，因此其也可以直接作为 Image 组件的参数，如Image($rawfile('icon.png))。

1.2.3 media.PixelMap

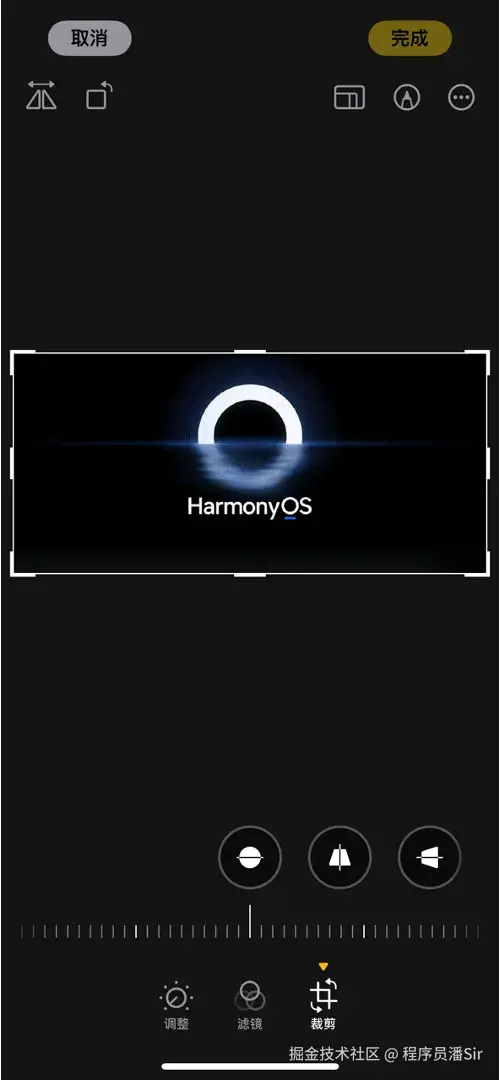

PixelMap指的是图片的像素位图，其通常是一个二维数组，数组中的每个元素对应着图片中的一个像素，其包含了该像素的颜色等信息。像素位图主要用于图片编辑的场景。

示例代码：

在pages目录下新建component目录，通过并把对应的代码放到对应的组件目录下。新建image目录，在该目录下创建ImageParamenter.ets和images目录。

素材准备：将img_phone.png拷贝到images目录，将img_harmony.png拷贝到resources/base/media目录下，将img_phone.png拷贝到rawfile目录下。

ImageParamenter.ets代码

typescript 复制代码

@Entry
@Component
// 图片参数
struct ImageParamenter {

  build() {
    Column({ space: 40 }) {
      // 1、string类型
      //本地图片,位于ets目录
      Image('pages/component/image/images/img_phone.png')
        .width(150)
        .height(150)

      //网络图片
      Image('https://developer.harmonyos.com/resource/image/new/home/img_DLP_jiazhi_2.png')
        .width(150)
        .height(150)

      // 2、Resource类型
      //本地图片,位于resource/*/media目录
      Image($r('app.media.img_harmony'))
        .width(150)
        .height(150)

      //本地图片,位于resource/rawfile目录
      Image($rawfile('img_phone.png'))
        .width(150)
        .height(150)

    }
    .width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

1.3 常用属性

1.3.1 图片尺寸

图片尺寸可通过width()方法和height()方法进行设置。例如

scss 复制代码

Image($r('app.media.img'))
	.width(100)
	.height(100)

两个方法可接收的参数类型均为string | number | Resource，下面对三种参数类型逐一进行介绍。

（1）string类型

string类型的参数可为百分比，例如'100%'，或者为具体尺寸，例如'100px'。

具体尺寸的单位，常用的有两个，分别是px和vp，下面逐个介绍

px(Pixel)

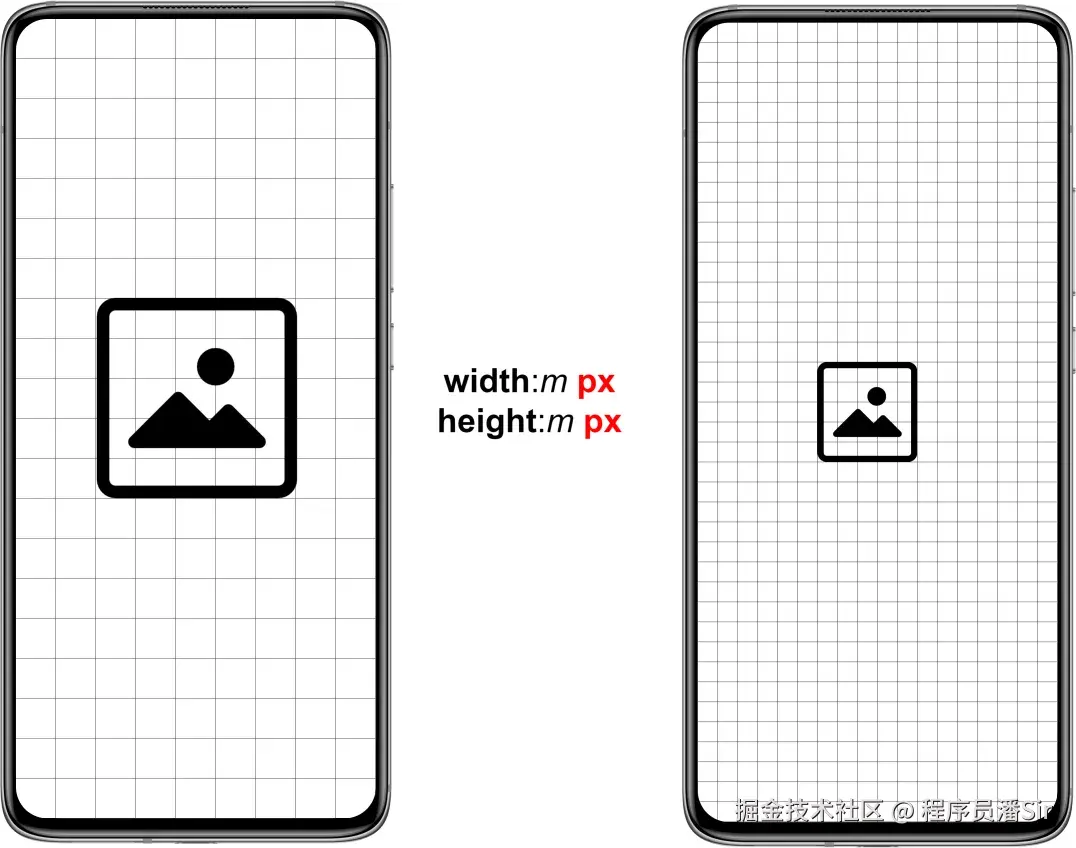

物理像素，以像素个数来定义图像尺寸。这种方式的弊端是，在不同像素密度的屏幕上，相同的像素个数对应的物理尺寸是不同的。这样一来就会导致我们的应用在不同设备上显示的尺寸可能不同。如下图所示

vp(Virtual Pixel)

为了保证一致的观感，我们可以使用虚拟像素作为单位。虚拟像素是一种可根据屏幕像素密度灵活缩放的单位。1vp 相当于像素密度为160ppi 的屏幕上的1px。在不同像素密度的屏幕上，HarmonyOS会根据如下公式将虚拟像素换算为对应的物理像素

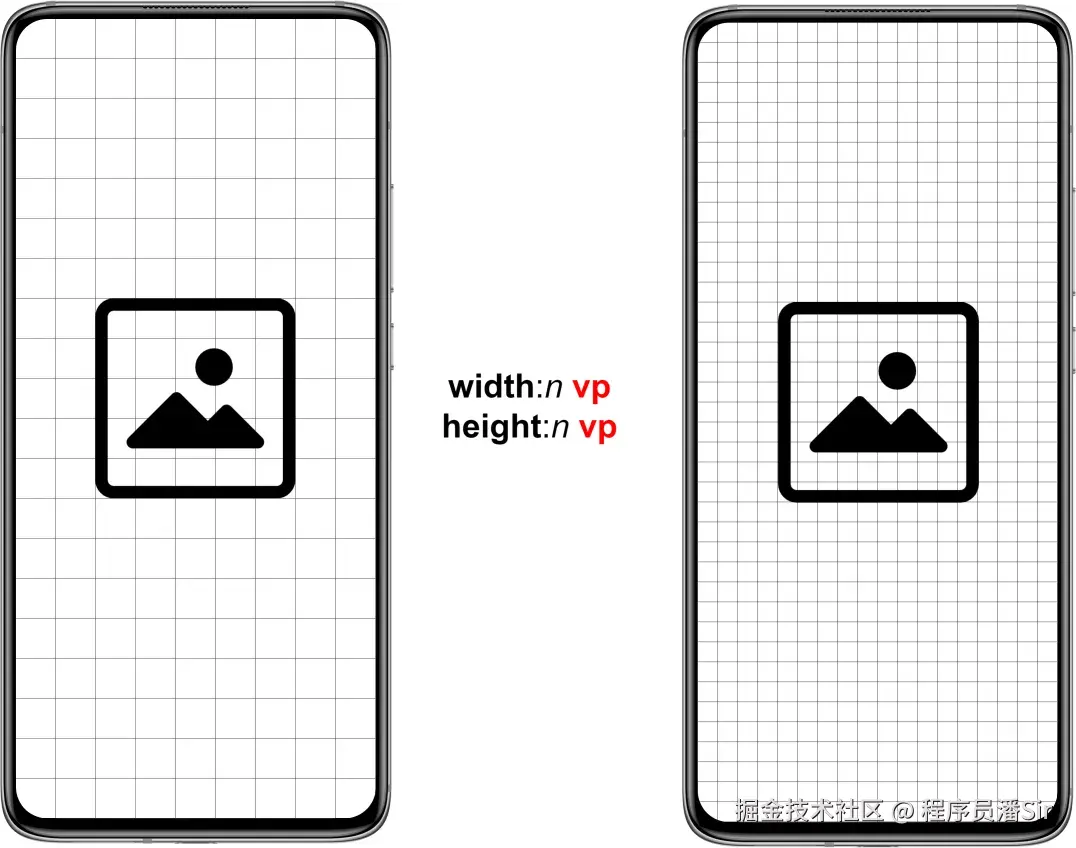

根据上述公式，不难看出，使用虚拟像素作为单位时，同一尺寸，在像素密度低的屏幕上（单个像素的物理尺寸大），对应的物理像素会更少，相反在像素密度高的屏幕上（单个像素的物理尺寸小），对应的物理像素会更多。因此就能在不同像素密度的屏幕上，获得基本一致的观感了。如下图所示

（2）number类型

number类型的参数，默认以vp作为单位。

（3）Resource类型

Resource类型参数用于引用resources 下的element目录中定义的数值。

引用element 目录中的数值，同样需要使用$r()函数。要了解具体语法，需要先熟悉element目录下的文件内容。

前文提到过，element 目录中可保存各种类型的数值，且每种类型的值分别定义在一个JSON文件中。文件中的内容为键值对(name-value)的形式。具体内容如下

element/string.json

json 复制代码

{
  "string": [
    {
      "name": "module_desc",
      "value": "模块描述"
    },
    {
      "name": "greeting",
      "value": "你好"
    }
  ]
}

element/integer.json

json 复制代码

{
  "integer": [
    {
      "name": "width",
      "value": 150
    },
    {
      "name": "height",
      "value": 150
    }
  ]
}

我们可以通过 name 引用相应的 value。具体语法为$r('app..')。

注意：无需指定具体版本，系统会自动根据所处环境选择相应版本

例如上述的 greeting 的值，可通过$r('app.string.greeting')引用，width的值可通过$r('app.integer.width')。

示例代码：

在resources/base/element目录下新增integer.json文件

在pages/component/image目录下新增ImageSizePage.ets文件

typescript 复制代码

@Entry
@Component
  // 图片尺寸
struct ImageSizePage {
  @State message: string = 'Hello World'

  build() {
    Column({ space: 20 }) {

      // 1、属性方法参数为string类型
      //1.1 单位为px
      Row({ space: 20 }) {
        Column() {
          Image($r('app.media.img_harmony'))
            .width('450px')
            .height('450px')
          Text('宽高:450px')
        }

        //1.2 单位为vp
        Column() {
          Image($r('app.media.img_harmony'))
            .width('150vp')
            .height('150vp')
          Text('宽高:150vp')
        }
      }

      // 2、属性方法参数为number类型，默认单位为vp
      Row({ space: 20 }) {
        Column() {
          Image($r('app.media.img_harmony'))
            .width(150)
            .height(150)
          Text('宽高:150')
        }

        // 3、属性方法参数为Resource类型,读取integer.json文件
        Column() {
          Image($r('app.media.img_harmony'))
            .width($r('app.integer.width'))
            .height($r('app.integer.height'))
          Text('宽高:150')
        }
      }

    }.width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

1.3.2 图片缩放

当图片的原始大小与Image 组件不同时，可通过objectFit()方法来设置图片的显示效果。该方法的参数类型为ImageFit枚举类型，可选的枚举值如下

名称	描述
`ImageFit.None`	保持原有尺寸显示，不做任何缩放，超出显示区域的部分不显示。
`ImageFit.Contain`	保持宽高比进行缩小或者放大，使得显示区域刚好包含整个图片。
`ImageFit.Cover`	保持宽高比进行缩小或者放大，使得图片刚好完全覆盖显示区域。
`ImageFit.Fill`	不保持宽高比进行放大缩小，使得图片充满显示区域。
`ImageFit.ScaleDown`	保持宽高比进行缩小或不变（不会放大），使得图片完全显示在显示区域内。
`ImageFit.Auto`	自适应显示

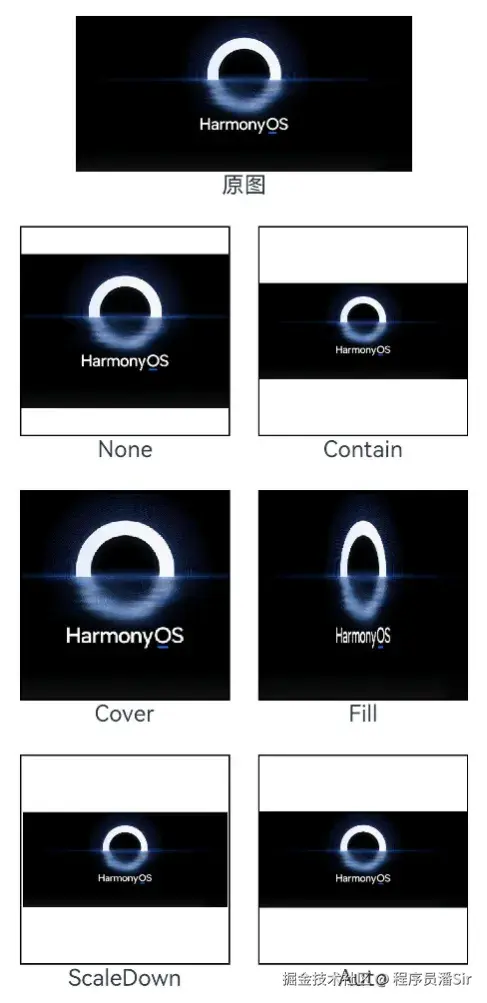

各选项的效果如下图所示

代码示例：

在pages/component/image目录下新增ImageObjectFit.ets文件

typescript 复制代码

@Entry
@Component
// 图片缩放
struct ImageObjectFit {

  build() {
    Column({ space: 20 }) {

      Column() {
        Image($r('app.media.img_harmony'))
          .width('720px')
          .height('334px')
        Text('原图')
      }

      Row({ space: 20 }) {
        Column() {
          Image($r('app.media.img_harmony'))
            .width('450px')
            .height('450px')
            .borderWidth(1)
            .objectFit(ImageFit.None)
          Text('None')
        }

        Column() {
          Image($r('app.media.img_harmony'))
            .width('450px')
            .height('450px')
            .borderWidth(1)
            .objectFit(ImageFit.Contain)
          Text('Contain')
        }
      }

      Row({ space: 20 }) {
        Column() {
          Image($r('app.media.img_harmony'))
            .width('450px')
            .height('450px')
            .borderWidth(1)
            .objectFit(ImageFit.Cover)
          Text('Cover')
        }

        Column() {
          Image($r('app.media.img_harmony'))
            .width('450px')
            .height('450px')
            .borderWidth(1)
            .objectFit(ImageFit.Fill)
          Text('Fill')
        }
      }

      Row({ space: 20 }) {
        Column() {
          Image($r('app.media.img_harmony'))
            .width('450px')
            .height('450px')
            .borderWidth(1)
            .objectFit(ImageFit.ScaleDown)
          Text('ScaleDown')
        }

        Column() {
          Image($r('app.media.img_harmony'))
            .width('450px')
            .height('450px')
            .borderWidth(1)
            .objectFit(ImageFit.Auto)
          Text('Auto')
        }
      }
    }
    .justifyContent(FlexAlign.Center)
    .width('100%')
    .height('100%')
  }
}

1.3.3 图片插值

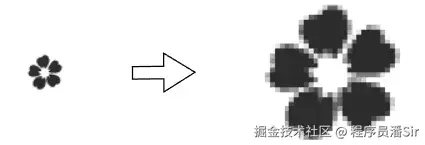

当原图分辨率较低并且需要放大显示时，图片会模糊并出现锯齿。如下图所示

这时可以使用interpolation()方法对图片进行插值，使图片显示得更清晰。该方法的参数为ImageInterpolation枚举类型，可选的值有

名称	描述
`ImageInterpolation.None`	不使用图片插值。
`ImageInterpolation.High`	高质量插值，可能会影响图片渲染的速度。
`ImageInterpolation.Medium`	中等质量插值。
`ImageInterpolation.Low`	低等质量插值。

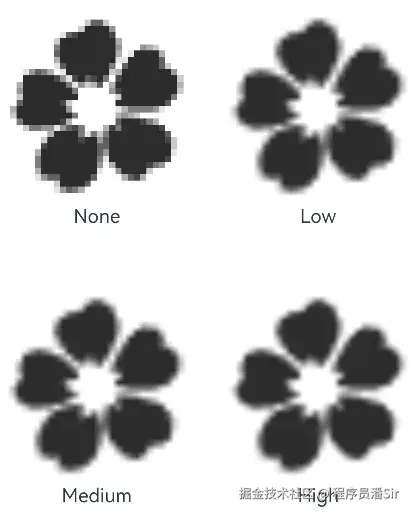

各选项效果如下图所示

代码示例：

将img_flower.png 拷贝到resources/base/media目录下

在pages/component/image目录下新增ImageInterpolationPage.ets文件

typescript 复制代码

@Entry
@Component
// 图片插值
struct ImageInterpolationPage {

  build() {
    Column({ space: 50 }) {
      Row({ space: 20 }) {
        Column() {
          Image($r('app.media.img_flower'))
            .width('500px')
            .height('500px')
            .interpolation(ImageInterpolation.None)
          Text('None')
        }

        Column() {
          Image($r('app.media.img_flower'))
            .width('500px')
            .height('500px')
            .interpolation(ImageInterpolation.Low)
          Text('Low')
        }
      }


      Row({ space: 20 }) {
        Column() {
          Image($r('app.media.img_flower'))
            .width('500px')
            .height('500px')
            .interpolation(ImageInterpolation.Medium)
          Text('Medium')

        }

        Column() {
          Image($r('app.media.img_flower'))
            .width('500px')
            .height('500px')
            .interpolation(ImageInterpolation.High)
          Text('High')
        }
      }
    }
    .width('100%')
    .height('100%')
    .justifyContent(FlexAlign.Center)
  }
}

二、权限申请

真机或模拟器查看网络图片，需要申请网络访问权限：ohos.permission.INTERNET

为了方便测试，在EntryAbility.ts文件中修改启动页为：pages/component/image/ImageParamenter

页面路径可以在resources/base/profile/main_pages.json文件中查看

在module.json5文件的module下添加：

json 复制代码

"requestPermissions": [
      {
        "name": "ohos.permission.INTERNET"
      }
    ],

具体参见官网说明

developer.huawei.com/consumer/cn...

附录：屏幕参数

想要理解px和vp尺寸单位，需要大家先掌握屏幕相关的几个参数

像素

屏幕显示的最小单位，屏幕上的一个小亮点称为一个像素。

分辨率

屏幕上横向和纵向的像素数量。

尺寸

屏幕对角线的长度，以英寸(inches)为单位。

像素密度

像素密度是每英寸屏幕上的像素数量，通常以PPI（Pixels Per Inch）表示，计算公式如下。较高的像素密度意味着在相同尺寸的屏幕上有更多的像素，从而提供更加清晰和细腻的图像。

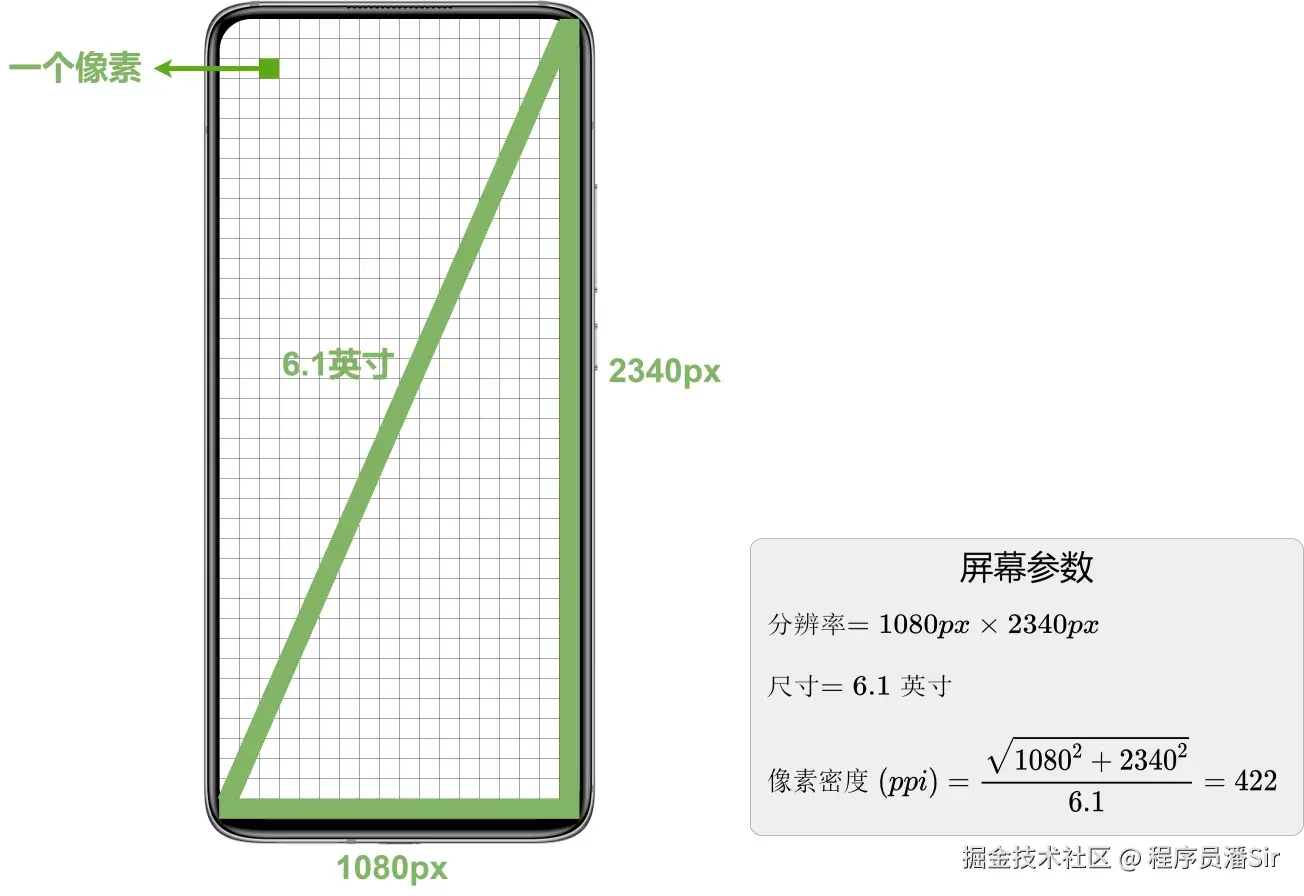

如下图所示
