DeviceNet转ProfiNet协议转换网关实现西门子PLC与丹佛斯变频器通讯的配置案例

一、应用背景

某大型食品加工企业拥有自动化程度较高的生产线，其中冷冻车间需通过变频器精确控制制冷压缩机的转速，以维持恒定的低温环境。原系统采用西门子S7-1200 PLC（型号6ES7212-1BE40-0XB0）作为ProfiNet主站，但配套的丹佛斯VLT AutomationDrive FC 302变频器仅支持DeviceNet协议。由于协议不兼容，PLC无法直接读取变频器的实时运行数据，导致设备状态监测滞后、能耗控制粗放，且故障响应时间长达10分钟以上，严重影响生产效率与产品质量。为解决这一难题，企业引入捷米特JM-DNTM-PN协议转换网关，实现DeviceNet转ProfiNet的无缝通信。

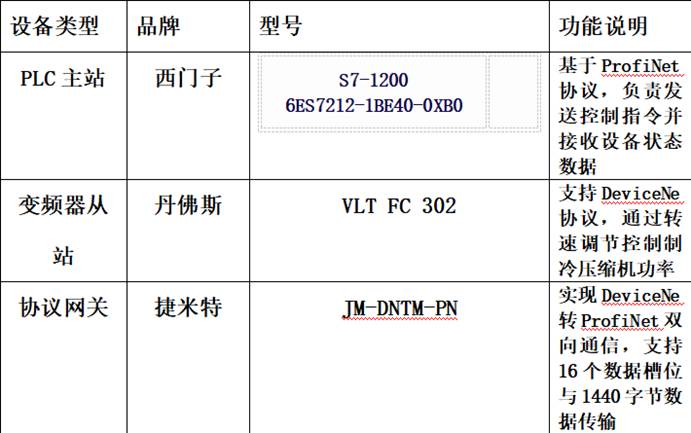

核心设备配置

三、DeviceNet转ProfiNet协议转换实施步骤

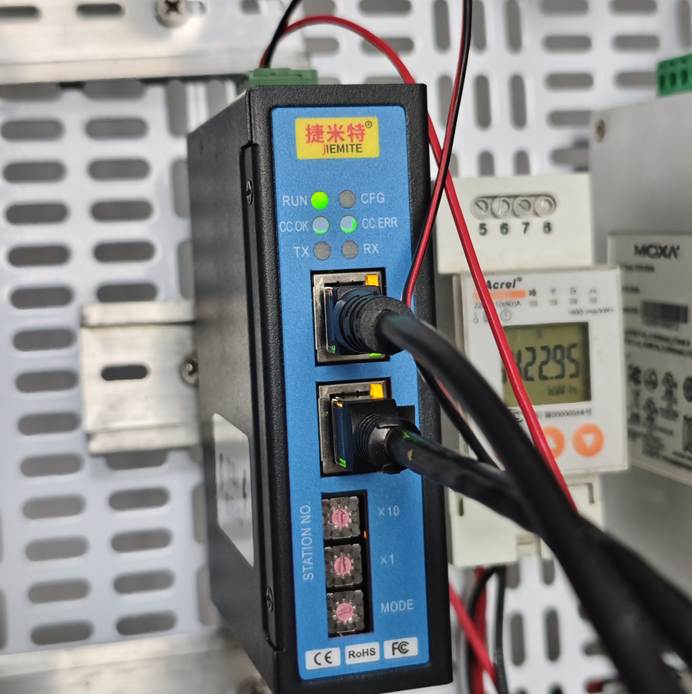

1. 硬件部署与拓扑设计

物理连接 ：
- 使用CAT6以太网线将PLC的ProfiNet接口与JM-DNTM-PN网关的PN1端口直连，确保链路冗余。
- 通过DeviceNet专用电缆连接网关的DeviceNet端口与变频器的DeviceNet接口，终端电阻设置为ON（末端节点）以消除信号反射。

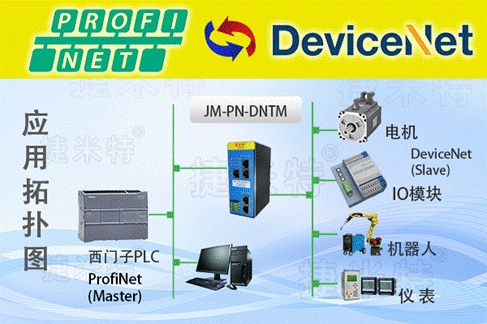

拓扑优化 ：
网关集成2端口以太网交换机，支持链式网络拓扑，减少交换机使用成本。DeviceNet侧采用总线型结构，支线长度严格控制在6米以内（500kbps波特率下），避免信号衰减。

2. 软件配置与数据映射

ProfiNet 主站配置

PLC 组态：
在TIA Portal V16中导入JM-DNTM-PN的GSDML文件（版本2.33），将网关识别为ProfiNet从站，分配IP地址192.168.1.101（与PLC同网段），设备名称设置为"DN_GATEWAY"。
数据槽位定义 ：
配置16个输入/输出槽位，每个槽位支持128字节数据传输。例如：
- 输入槽位0：映射变频器实际频率（4字节浮点数）
- 输出槽位1：映射PLC发送的频率设定值（4字节浮点数）

DeviceNet 从站配置

EDS 文件加载 ：
导入丹佛斯FC 302变频器的EDS文件，自动识别设备对象字典（Object Dictionary），包括：
- 对象ID 0x6200：频率设定值（Input/Output，4字节）
- 对象ID 0x6400：实际运行频率（Input，4字节）
- 对象ID 0x6F00：故障代码（Input，2字节）
参数同步 ：
在网关配置工具中设置DeviceNet波特率为500kbps，变频器节点地址为0x0A，确保与PLC组态参数一致。

3. 双向通信测试与优化

实时性验证 ：
通过PLC向变频器发送阶跃频率指令（如从30Hz突增至50Hz），使用示波器监测网关输入/输出信号延迟。测试结果显示，DeviceNet转ProfiNet通信延迟稳定在8ms以内，满足冷冻车间控制需求。
故障容错机制 ：
模拟DeviceNet网络中断场景，网关自动触发超时报警（默认500ms），并在PLC的"Device Status"字节中置位错误标志（Bit 7=1），指导维护人员快速定位故障。

四、DeviceNet转ProfiNet协议转换的应用成效

1. 生产效率提升

动态调速响应 ：
PLC可实时获取变频器负载率数据，通过PID算法动态调整压缩机转速，使冷冻车间温度波动范围从±2℃缩小至±0.5℃，产品合格率提升12%。
故障处理效率 ：
网关将变频器故障代码转换为PLC可识别的报警信息，维护人员通过HMI界面可直接查看"过载保护触发""IGBT模块过热"等具体故障类型，平均修复时间（MTTR）从45分钟缩短至8分钟。

2. 能源成本优化

智能启停控制 ：
基于ProfiNet网络的时间同步功能，PLC在非生产时段自动降低变频器频率至20Hz，配合网关的周期性数据采集（周期=100ms），实现能耗精准统计。改造后，冷冻车间单日耗电量下降18%，年节约电费超30万元。

3. 系统扩展性增强

多设备集成 ：
JM-DNTM-PN网关支持同时连接63个DeviceNet从站，企业后续新增的Festo气动阀岛、欧姆龙温度传感器等设备均可通过同一网关接入ProfiNet网络，避免重复投资协议转换设备。

五、技术总结与行业启示

本案例中，捷米特的DeviceNet转ProfiNet协议转换网关通过硬件级协议转换与软件级数据映射，成功破解了西门子PLC与丹佛斯变频器的通信壁垒。其核心价值在于：

协议透明化：将复杂的DeviceNet对象字典映射为ProfiNet标准数据结构，降低工程师学习成本；
工程标准化：提供可视化配置工具与预置EDS库，缩短项目调试周期；
工业可靠性：支持-25℃~55℃宽温运行与IP20防护等级，适应食品加工车间高湿度环境。

随着工业4.0推进，DeviceNet转ProfiNet协议转换技术将成为老旧设备智能化改造的关键路径。捷米特网关的模块化设计（如支持EtherCAT、Modbus TCP等多协议转换）与开放式接口，为制造业数字化转型提供了可复制的解决方案。

具体内容配置或详细配置过程可咨询羽工。
