配合AI自动生成时序图--最详细在VS Code中使用PlantUML绘图

ToneChip2025-09-26 11:35

一、环境准备

JDK 25安装

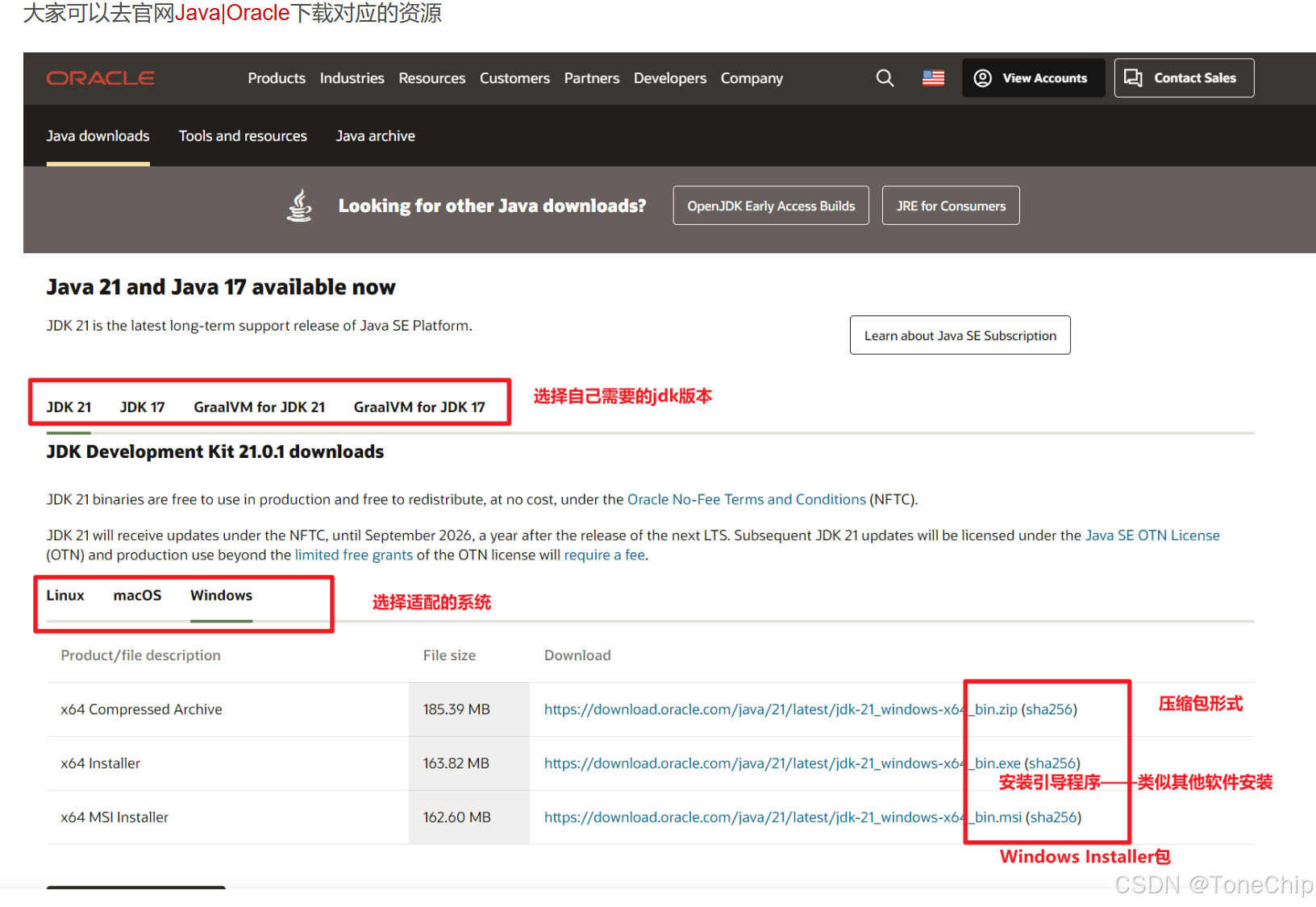

从Oracle官网下载jdk-25_windows-x64_bin.msi安装包，建议选择非中文路径（如C:\Java\jdk-25）https://www.oracle.com/java/technologies/downloads/

配置环境变量：

新建JAVA_HOME变量，值为JDK安装路径

在Path中添加%JAVA_HOME%\bin和%JAVA_HOME%\jre\bin

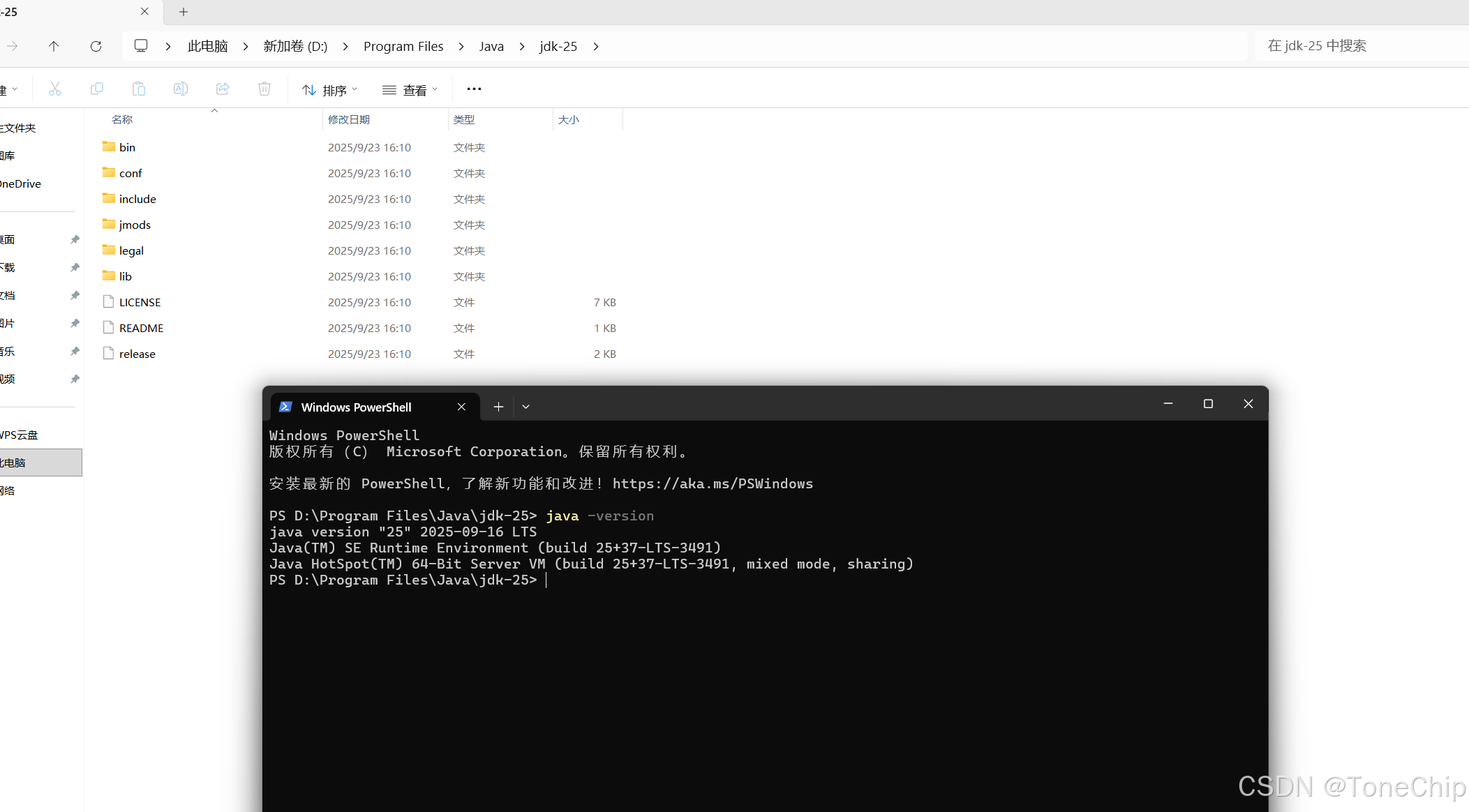

验证安装：命令行执行java -version显示25.0.x即成功

复制代码

这几个目录写在这里方便复制添加环境变量
JAVA_HOME
%JAVA_HOME%\bin
D:\Program Files\Java\jdk-25

C:\Program Files (x86)\Graphviz\bin\dot.exe

Graphviz_dot
D:\Program Files\Graphviz\bin\dot.exe

.;%java_home%\lib;%java_home%\lib\tools.jar;

classpath

Graphviz安装

https://graphviz.org/download/

下载Graphviz 2.50+版本，安装时勾选Add to PATH选项

验证：命令行执行dot -version输出版本信息

二、VS Code插件安装

PlantUML配置

安装插件：搜索安装PlantUML和Graphviz Preview插件

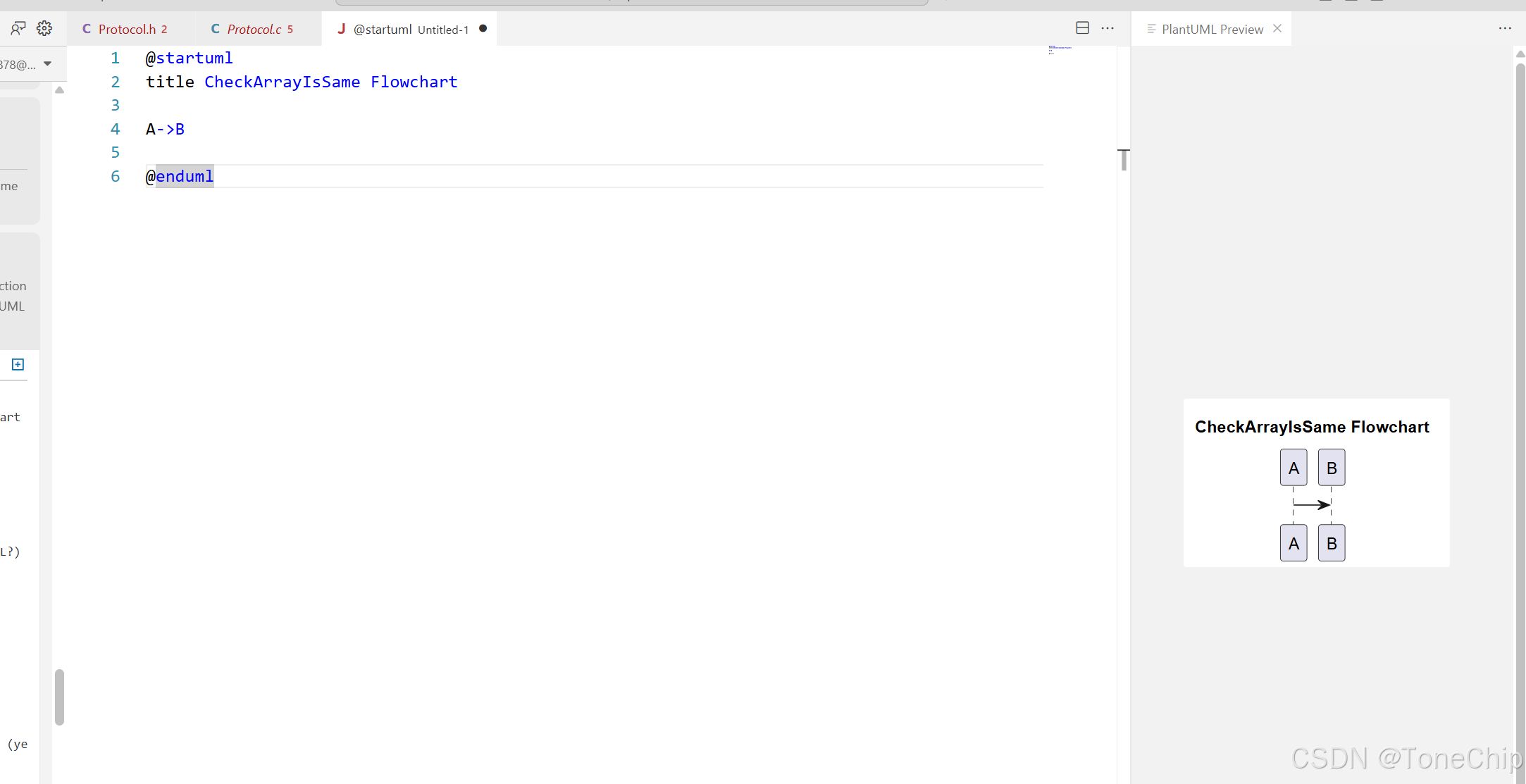

创建.puml文件测试：

@startuml Alice -> Bob : Hello @enduml

按Alt+D预览图表，若报错需检查JDK路径是否被插件自动识别

通义灵码（Lingma）安装

搜索安装TONGYI Lingma插件，安装后重启VS Code

登录阿里云账号：点击侧边栏通义灵码图标，使用浏览器登录授权

三、常见问题解决

PlantUML报错：若提示找不到plantuml.jar，需在插件设置中手动指定本地jar文件路径（默认插件内置版本可能不兼容JDK25）

通义灵码无响应：检查网络连接或切换至DeepSeek等备用模型

四、协同使用场景

UML图智能生成：通过通义灵码描述类图需求，自动生成PlantUML代码片段

代码注释优化：选中Java代码后，通义灵码可生成符合PlantUML注释规范的文档

五、版本兼容性说明

JDK 25需搭配PlantUML 1.2025.3+版本（建议从官网下载最新jar文件替换）

Graphviz 2.50+支持PlantUML新语法，避免旧版布局冲突

通义灵码（Lingma）执行提问:

复制代码

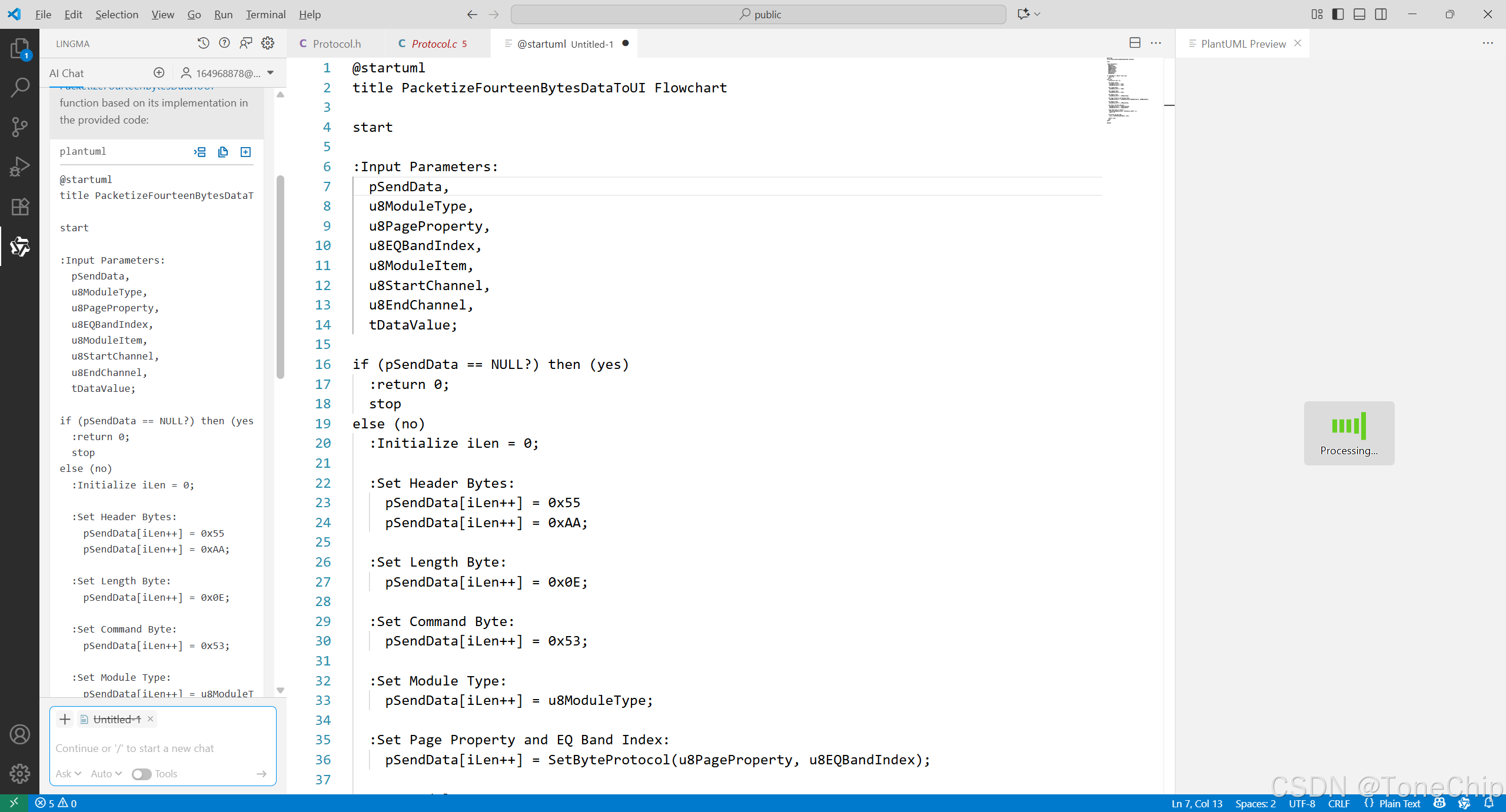

写一个puml脚本规划PacketizeFourteenBytesDataToUI的流程图

然后CTRL + N创建一个空白文件,复制puml的脚本内容(保不保存都无所谓,文件格式为*.puml),ALT+D调出plantuml插件即可显示图片
