STM32CubeMX笔记（11）-- AD模块使用

AD模块使用

• [<font size=5 >1、STM32CubeMX引脚设置和代码生成](#1、STM32CubeMX引脚设置和代码生成)
• • [1.1 相关STM32CubeMX生成代码配置如下：](#1.1 相关STM32CubeMX生成代码配置如下：)
  • [1.2 生成代码](#1.2 生成代码)
• [<font size=5 >2、编写相关的C函数文件](#2、编写相关的C函数文件)
• • 2.1、相关ADC函数开启：
  • 2.2、相关ADC采样函数的编写：
  • 2.2、相关ADC采样输出函数的编写：
• [<font size=5 >3、编译工程文件，使用ST-Link烧录，测试串口数据的发送](#3、编译工程文件，使用ST-Link烧录，测试串口数据的发送)

---

1、STM32CubeMX引脚设置和代码生成

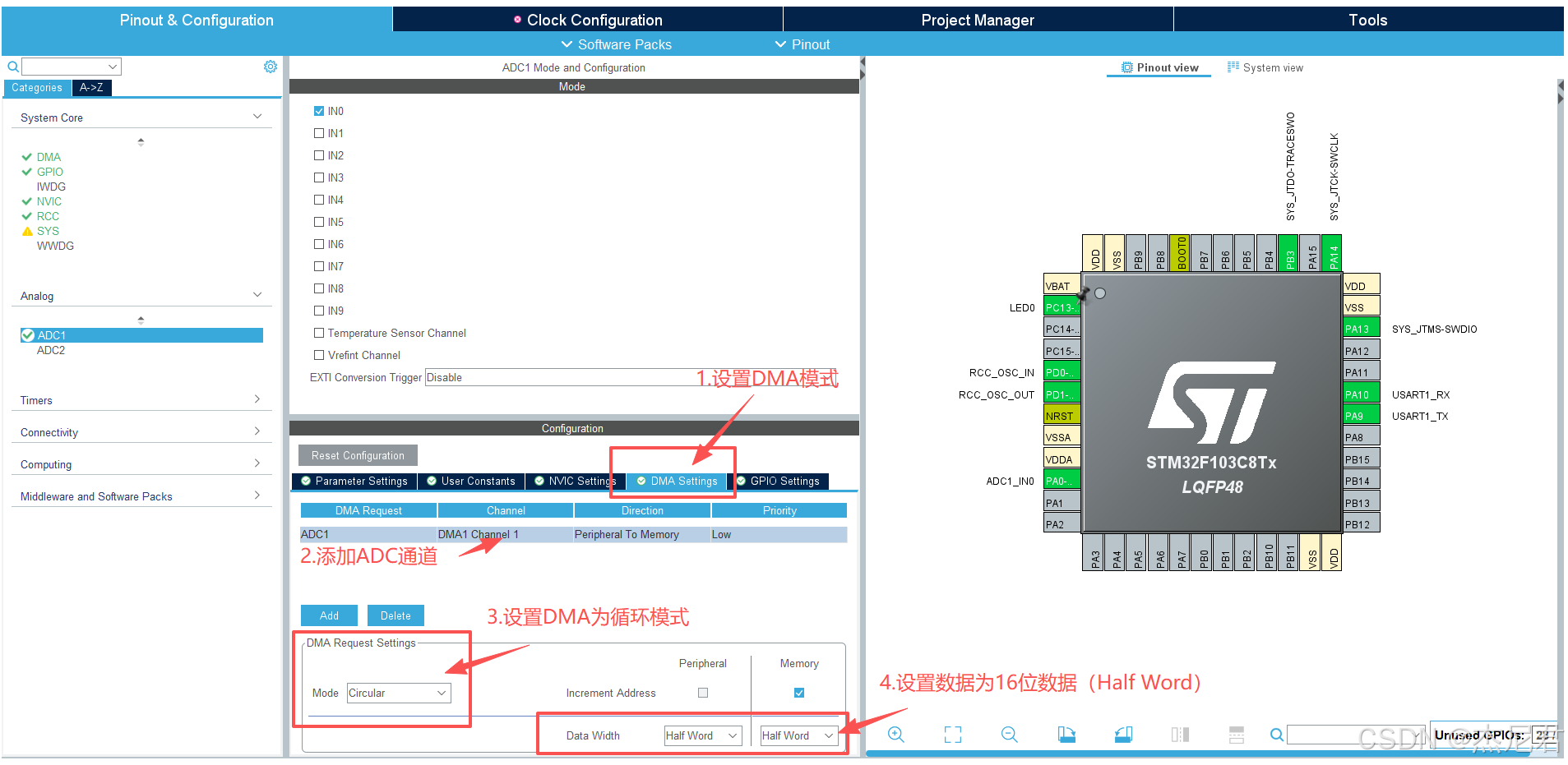

1.1 相关STM32CubeMX生成代码配置如下：

相关外部晶振的设置参考：STM32CubeMX笔记（5）--定时器中断

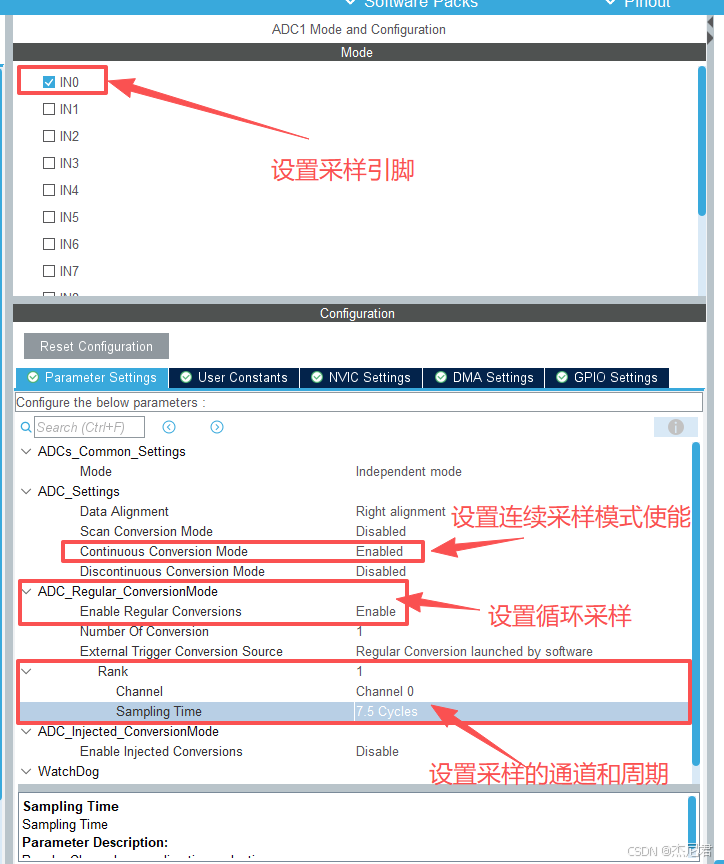

相关芯片的AD采样引脚设置：（ADC_IN0）

---

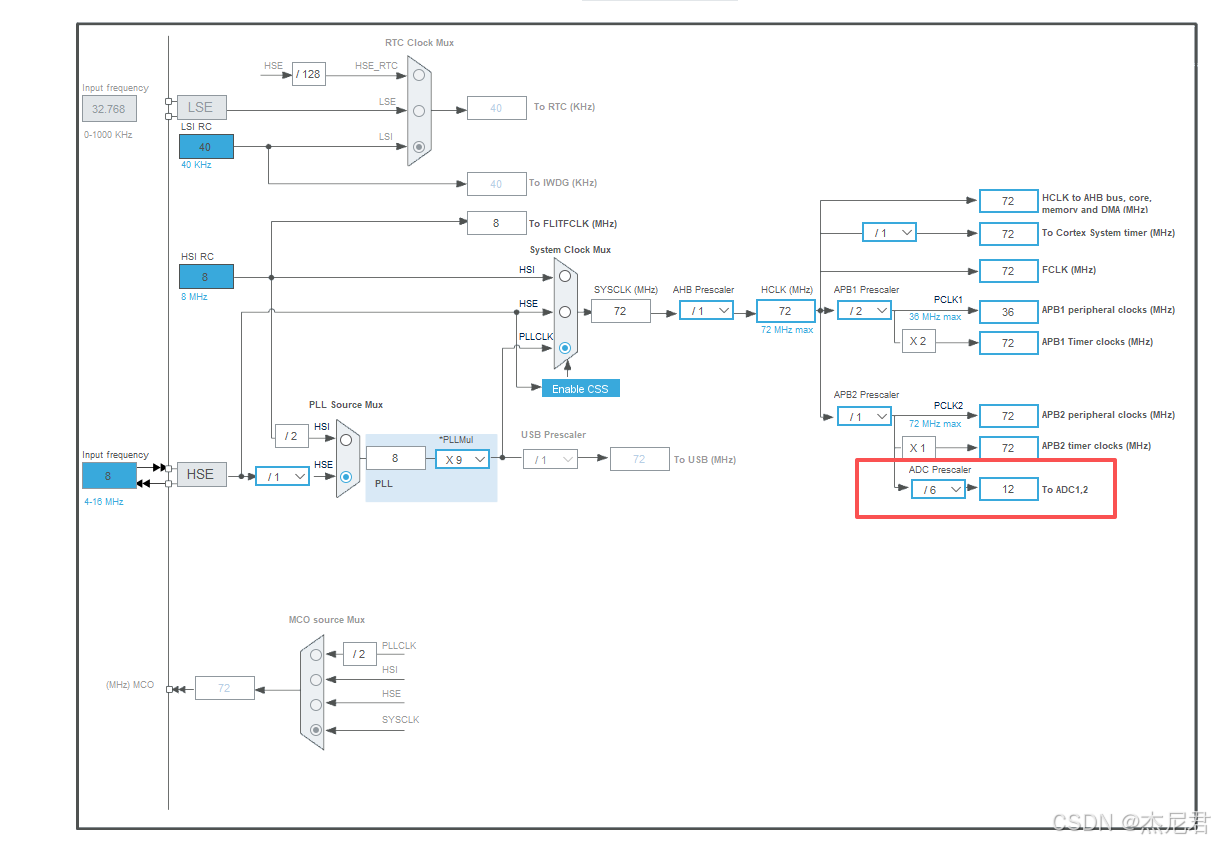

相关时钟的参数设置：（分频设置）

---

1.2 生成代码

1、在STM32CubeMX 软件右上角，点击GEBERATE CODE项，生成代码。

---

2、编写相关的C函数文件

2.1、相关ADC函数开启：

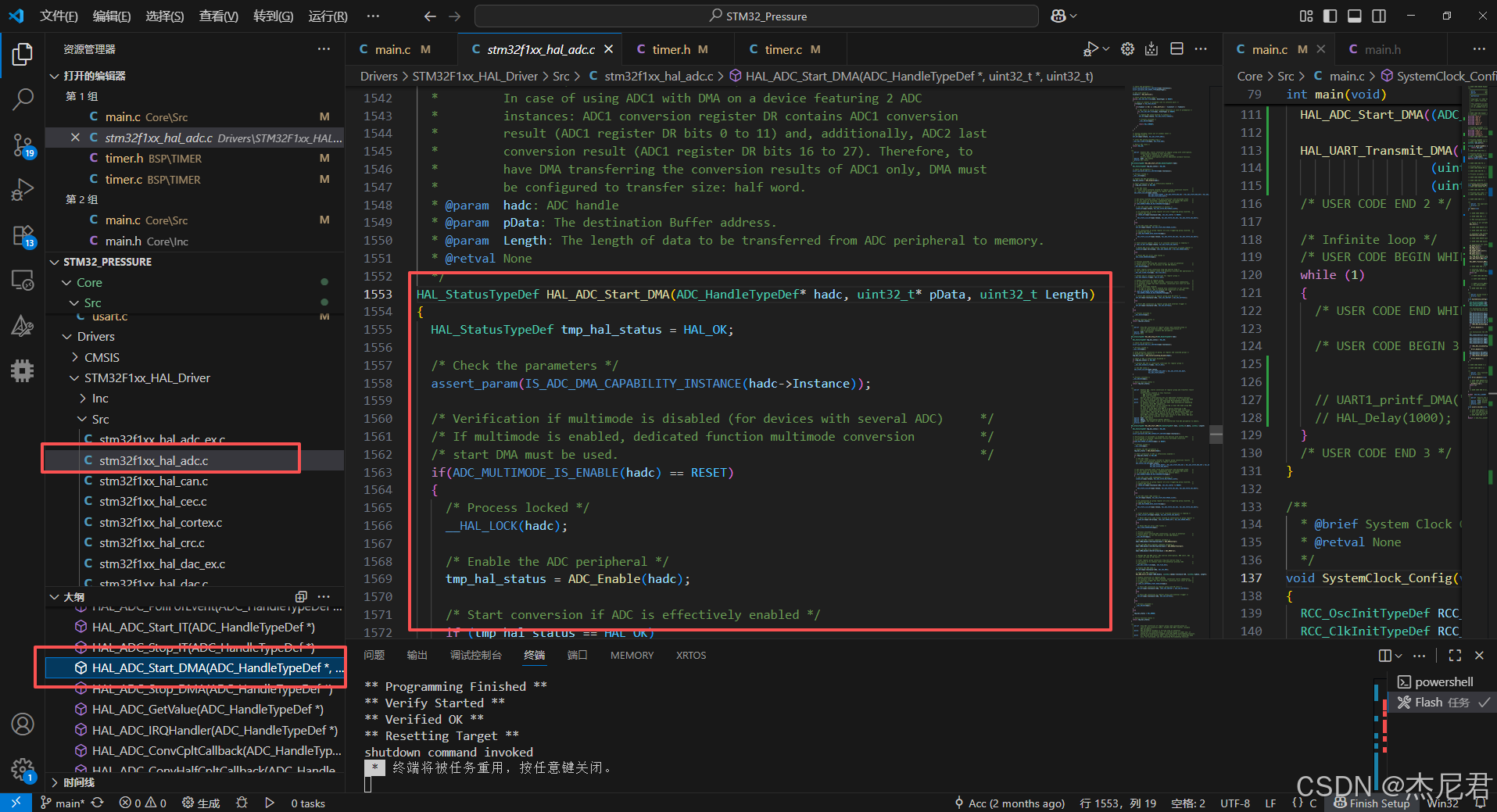

相关的中断函数在stm32f1xx_hal_adc.c文件中可以查看得到。

在HAL_StatusTypeDef HAL_ADC_Start_DMA(ADC_HandleTypeDef* hadc, uint32_t* pData, uint32_t Length)这个函数中，我们可以看到相关ADC的DMA采样开启函数的处理。

---

2.2、相关ADC采样函数的编写：

将HAL_StatusTypeDef HAL_ADC_Start_DMA(ADC_HandleTypeDef* hadc, uint32_t* pData, uint32_t Length)函数复制，放置于到main.c中的用户代码区，开启ADC的DMA采样模式。

---

定义数组

/* USER CODE BEGIN PV */
uint16_t adc_buf[1];

/* USER CODE END PV */

开启ADC的DMA采样模式

 /* USER CODE BEGIN 2 */
HAL_ADC_Start_DMA((ADC_HandleTypeDef*) &hadc1, (uint32_t*) adc_buf, (uint32_t) 1);

 /* USER CODE END 2 */

相关参数的介绍：

第一个参数：(ADC_HandleTypeDef*) &hadc1，ADC结构体，

例如：&hadc1，即使用ADC1采样，相关的结构体名称&hadc1可通过生成代码的ADC初始化函数MX_ADC1_Init();进行查看；

第二个参数：(uint32_t*) adc_buf，采样到的数据数组地址

例如：即使用开启了多少个ADC1采样引脚，则设置多长的数据数组，adc_buf[1] 对应1个通道，adc_buf[2] 对应2个通道；

第三个参数：== (uint32_t) 1==，采样到的数据数组长度，

例如：开启了多少个通道，则设置多长的数据长度,adc_buf[1] 设置1个长度，adc_buf[2] 设置2个长度；

---

2.2、相关ADC采样输出函数的编写：

使用串口打印输出相关的采样到的AD数据，相关串口编写看前面章节

相关函数编写

/* Infinite loop */
 /* USER CODE BEGIN WHILE */
 while (1)
 {
   /* USER CODE END WHILE */

   /* USER CODE BEGIN 3 */
   UART1_printf_DMA("ADC1 = %d \r\n", adc_buf[0]);
   HAL_Delay(1000);
 }
 /* USER CODE END 3 */

---

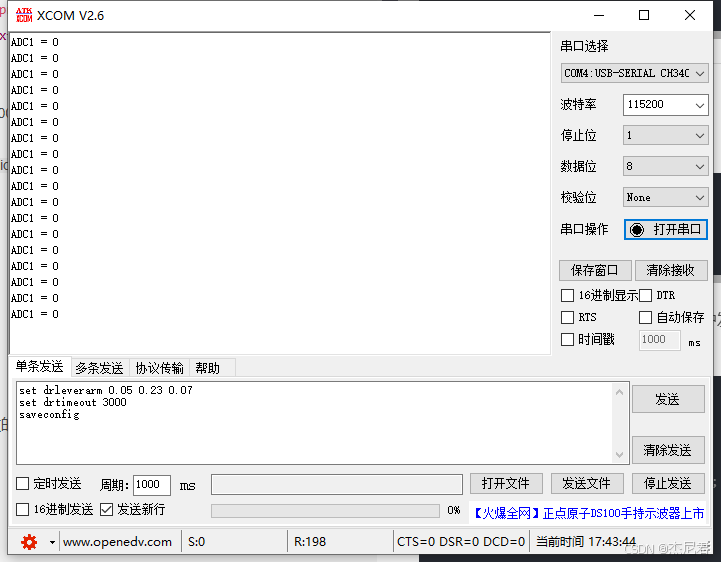

3、编译工程文件，使用ST-Link烧录，测试串口数据的发送

---
