基于51单片机的电子密码锁设计与实现

一、设计背景

随着智能化设备的普及,电子密码锁逐渐取代了传统机械锁,广泛应用于门禁系统、保险箱、实验室等场所。本文基于 51单片机(AT89C52) ,结合 矩阵键盘、LCD1602显示屏、数码管、蜂鸣器和LED指示灯,实现了一个完整的电子密码锁系统。

二、系统功能

  1. 密码输入:通过键盘输入四位密码。

  2. LCD提示:LCD1602 显示提示信息及输入过程。

  3. 数码管显示:同步显示当前输入的按键值。

  4. 密码校验 :默认密码设为 1234,输入正确后开锁。

  5. 错误提示:若密码错误,蜂鸣器报警,并提示错误信息。

  6. LED状态

    • 密码正确 → 绿灯亮(LED熄灭)
    • 密码错误 → 红灯亮(LED点亮)

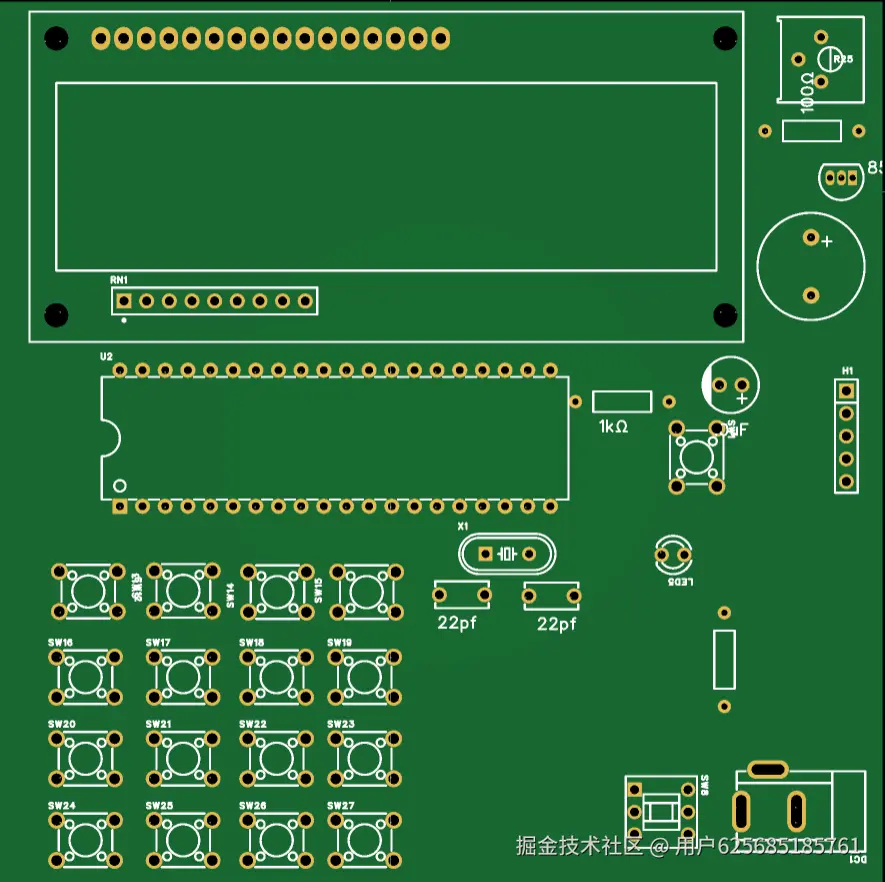

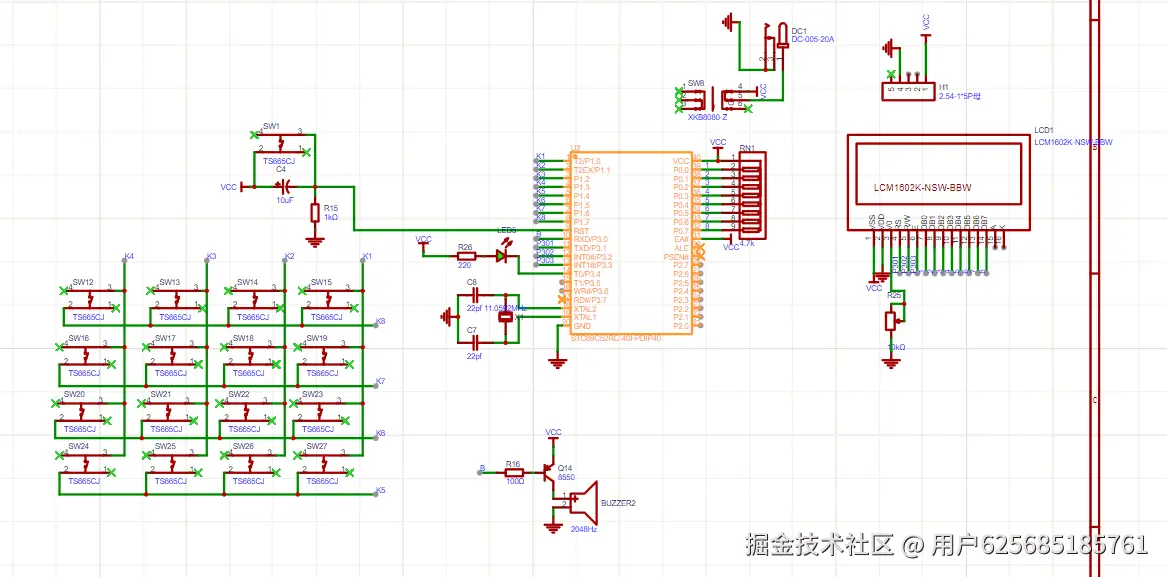

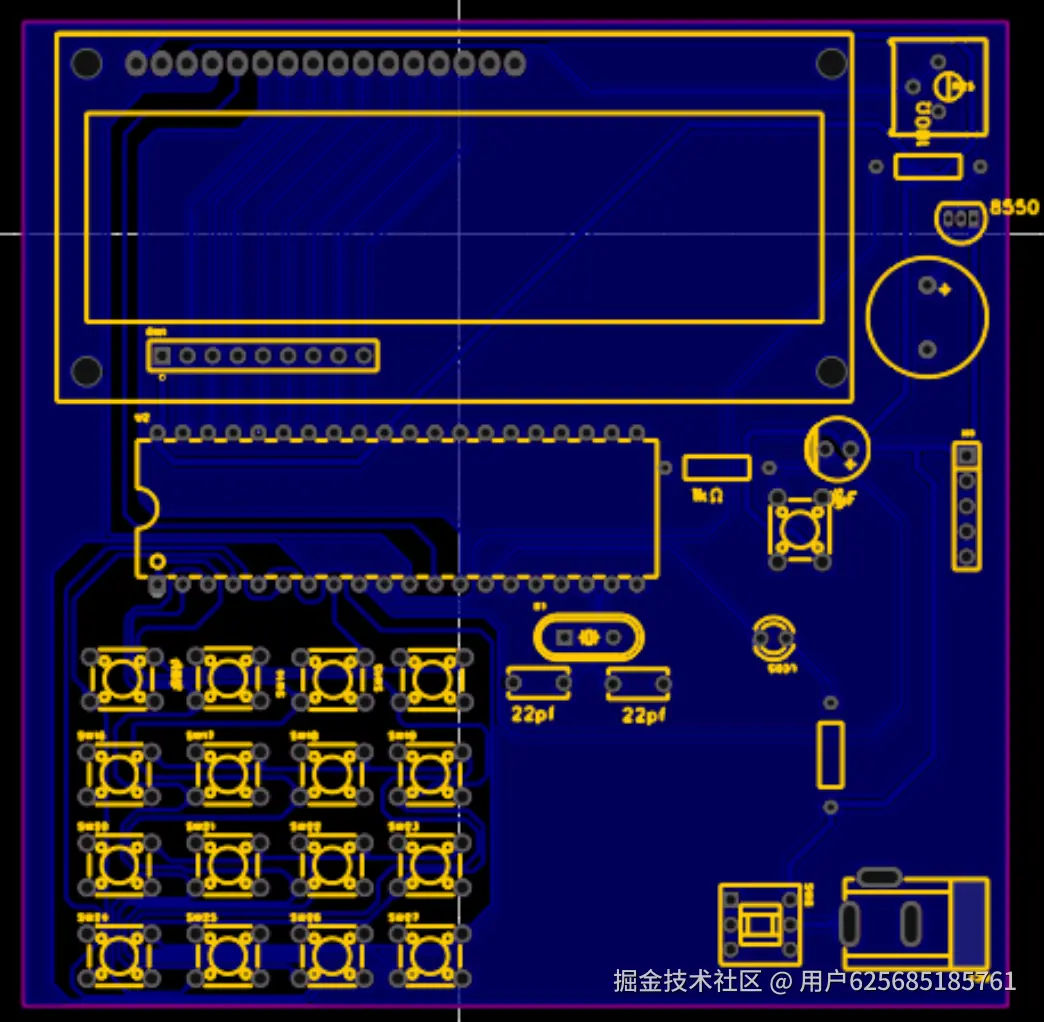

三、硬件设计

主要硬件模块如下:

  • 51单片机:作为主控芯片,负责键盘扫描、逻辑处理、显示控制。
  • 矩阵键盘:用户输入密码。
  • LCD1602 :显示提示信息(如 Input password:OKNO)。
  • 数码管:实时显示输入的数字。
  • 蜂鸣器:密码输入错误时报警。
  • LED:状态指示灯。

引脚分配(部分):

  • P1:矩阵键盘
  • P0:LCD 数据口
  • P3.0:蜂鸣器
  • P3.1~P3.3:LCD 控制口
  • P3.4:LED

四、软件设计思路

软件采用 模块化设计

  1. 延时函数:提供毫秒级延时。
  2. 蜂鸣器函数:控制蜂鸣器发声。
  3. LCD驱动函数:初始化、写命令、写数据。
  4. 键盘扫描函数:检测按键并返回键值。
  5. 密码处理函数:记录输入的四位数字,组合后与设定密码对比。
  6. 主循环:持续检测输入,显示结果。

核心流程图如下:

markdown 复制代码
   启动初始化
        ↓
   LCD显示提示
        ↓
   等待键盘输入
        ↓
   是否按下确认键?
       /  \
      否   是
      |     ↓
      |  四位密码组合 → 比较
      |     ↓
      |   密码正确?
      |    /   \
      |   是   否
      |   ↓     ↓
      |  显示OK  显示NO+蜂鸣器报警
      |
   返回输入等待

五、核心代码分析

1. 蜂鸣器报警

ini 复制代码
void Fen(u8 a, u8 b) {
    u8 i,j;
    for(i=0;i<a;i++) {
        for(j=0;j<100;j++) {
            fen = ~fen;
            delay(b);
        }
    }
}

当密码错误时,调用 Fen(20,200) 让蜂鸣器发声报警。


2. LCD 显示函数

ini 复制代码
void writedat(u8 dat){
    rs = 1; rw = 0; e = 0;
    P0 = dat;
    delay(5);
    e = 1; e = 0;
}

用于在 LCD1602 上显示字符,例如 Input password:OKNO 等。


3. 密码校验逻辑

ini 复制代码
zh = a*1000 + b*100 + c*10 + d;   // 四位组合
if(zh == 1234){                   // 默认密码1234
    biao1 = 1;    // 正确
} else {
    biao1 = 0;    // 错误
    Fen(20,200);  // 蜂鸣器报警
}

4. 主循环

scss 复制代码
while(1){
    Key();               // 扫描按键
    shi();               // 处理按键
    P2 = shu[keyz];      // 数码管显示
    if(biao1==1){
        led=0;           // 密码正确 → 显示 OK
        writedat('O'); writedat('K');
    } else {
        led=1;           // 密码错误 → 显示 NO
        writedat('N'); writedat('O');
    }
}

六、运行效果

  1. 系统上电,LCD 显示 "Input password:"

  2. 用户输入四位数字,LCD 和数码管实时显示。

  3. 输入完成后按确认键:

    • 若输入为 1234,LCD 显示 "OK",LED 熄灭,蜂鸣器不响。
    • 若输入错误,LCD 显示 "NO",LED 点亮,同时蜂鸣器报警。

七、总结与改进

本文设计的 电子密码锁 实现了基本的密码输入与验证功能,具有以下特点:

  • 硬件电路简单,成本低廉;
  • LCD 与数码管结合,显示直观;
  • 软件逻辑清晰,便于扩展。

可进一步优化的方向:

  1. 可更改密码:增加管理员模式,支持密码修改与存储(EEPROM存储)。
  2. 多次错误锁定:连续错误超过三次,锁定系统。
  3. 更换输入方式:升级为触摸按键或键盘模块。
  4. 智能化:结合蓝牙、WiFi 模块,实现手机远程解锁。
