Isaac Sim机械臂教程 - 阶段2：场景构建与物体创建

阶段1链接 juejin.cn/post/755051...

1. 理论基础

1.1 Isaac Sim导入顺序重要性

关键概念： Isaac Sim有严格的导入顺序要求：

必须先创建SimulationApp实例
然后才能导入Isaac相关的模块（包括numpy等科学计算库）
这是因为SimulationApp需要初始化底层的物理引擎和渲染引擎

1.2 Isaac Sim物体系统概述

在Isaac Sim中，物体分为几个重要类别：

Static Objects（静态物体）：不参与物理仿真，如装饰性物体
Dynamic Objects（动态物体）：参与物理仿真，可以移动、旋转、碰撞
Visual Objects（视觉物体）：仅用于视觉显示，无物理属性
Obstacle Objects（障碍物体）：需要机械臂避开的物体

1.3 DynamicCuboid详解

DynamicCuboid是Isaac Sim中用于创建动态方块的核心API，它具有：

物理属性：质量、摩擦力、弹性等
视觉属性：颜色、材质、纹理等
空间属性：位置、旋转、尺寸等
碰撞检测：支持精确的碰撞计算

1.4 障碍物注册机制

机械臂需要"知道"环境中的障碍物以进行路径规划：

空间感知：获取障碍物的几何信息
碰撞避免：在运动规划中考虑障碍物
动态更新：实时跟踪障碍物状态变化

2. 核心数据结构分析

2.1 CubeSpec类设计的导入顺序问题

问题分析：

python 复制代码

# ❌ 错误的设计 - 导入顺序问题
class CubeSpec:
    def __init__(self, name, color):
        self.name = name
        self.color = np.array(color)  # numpy还没导入就使用了！

正确的解决方案：

python 复制代码

# ✅ 正确的设计 - 延迟numpy使用
class CubeSpec:
    def __init__(self, name, color):
        self.name = name
        self.color = color  # 先存储为列表

    def get_color_array(self):
        """获取颜色的numpy数组形式"""
        import numpy as np
        return np.array(self.color)

设计理念：

延迟计算：需要时才转换为numpy数组
兼容性：避免导入顺序冲突
封装性：将颜色处理逻辑封装在类内部

2.2 物体配置数据

python 复制代码

obs_specs = [
    CubeSpec("RedCube", [0.7, 0.0, 0.0]),
    CubeSpec("BlueCube", [0.0, 0.0, 0.7]),
    CubeSpec("YellowCube", [0.7, 0.7, 0.0]),
    CubeSpec("GreenCube", [0.0, 0.7, 0.0]),
]

颜色系统说明：

RGB值范围：[0.0, 1.0]
初始存储为Python列表，使用时转换为numpy数组
颜色值可用于物体识别和分类

3. 物体创建与定位系统

3.1 空间布局算法

python 复制代码

width = 0.0515  # 方块边长
for i, (x, spec) in enumerate(zip(np.linspace(0.3, 0.7, len(obs_specs)), obs_specs)):
    # 动态计算每个方块的x坐标
    position=np.array([x, -0.4, width / 2])

关键技术点：

np.linspace(0.3, 0.7, len(obs_specs))：在指定范围内等间距分布
width / 2：确保方块底面与地面接触
固定y坐标（-0.4）：所有方块在同一条线上

3.2 DynamicCuboid创建详解

python 复制代码

obj = world.scene.add(
    DynamicCuboid(
        prim_path="/World/Obs/{}".format(spec.name),  # 唯一路径标识
        name=spec.name,                               # 物体名称
        size=width,                                   # 尺寸（立方体边长）
        color=spec.get_color_array(),                # RGB颜色（修正版）
        position=np.array([x, -0.4, width / 2]),    # 3D位置
    )
)

参数详解：

prim_path：在USD场景图中的唯一路径
size：立方体的边长（米为单位）
color：使用get_color_array()确保正确的numpy格式
position：世界坐标系中的位置

4. 常见错误分析与解决

4.1 导入顺序错误

错误现象：

csharp 复制代码

Error occurred: name 'np' is not defined

原因分析：

Isaac Sim要求先创建SimulationApp再导入其他库
在类定义时直接使用numpy会导致导入顺序冲突

解决方案：

python 复制代码

# ✅ 方案1：延迟使用numpy
class CubeSpec:
    def get_color_array(self):
        import numpy as np
        return np.array(self.color)

# ✅ 方案2：在函数内部导入
def create_scene_objects(world, robot):
    import numpy as np
    # ... 使用numpy

4.2 路径冲突错误

错误预防：

python 复制代码

# 确保每个物体有唯一的路径
prim_path="/World/Obs/{}".format(spec.name)

5. 测试验证

5.1 运行测试

bash 复制代码

# 激活环境
conda activate isaaclab_4_5_0
cd ~/isaacsim
source setup_conda_env.sh

# 运行第二阶段代码
cd ~/Project/CleanUp_Bench_SVSDF/franka/
python stage2_scene_building.py

5.2 预期效果验证

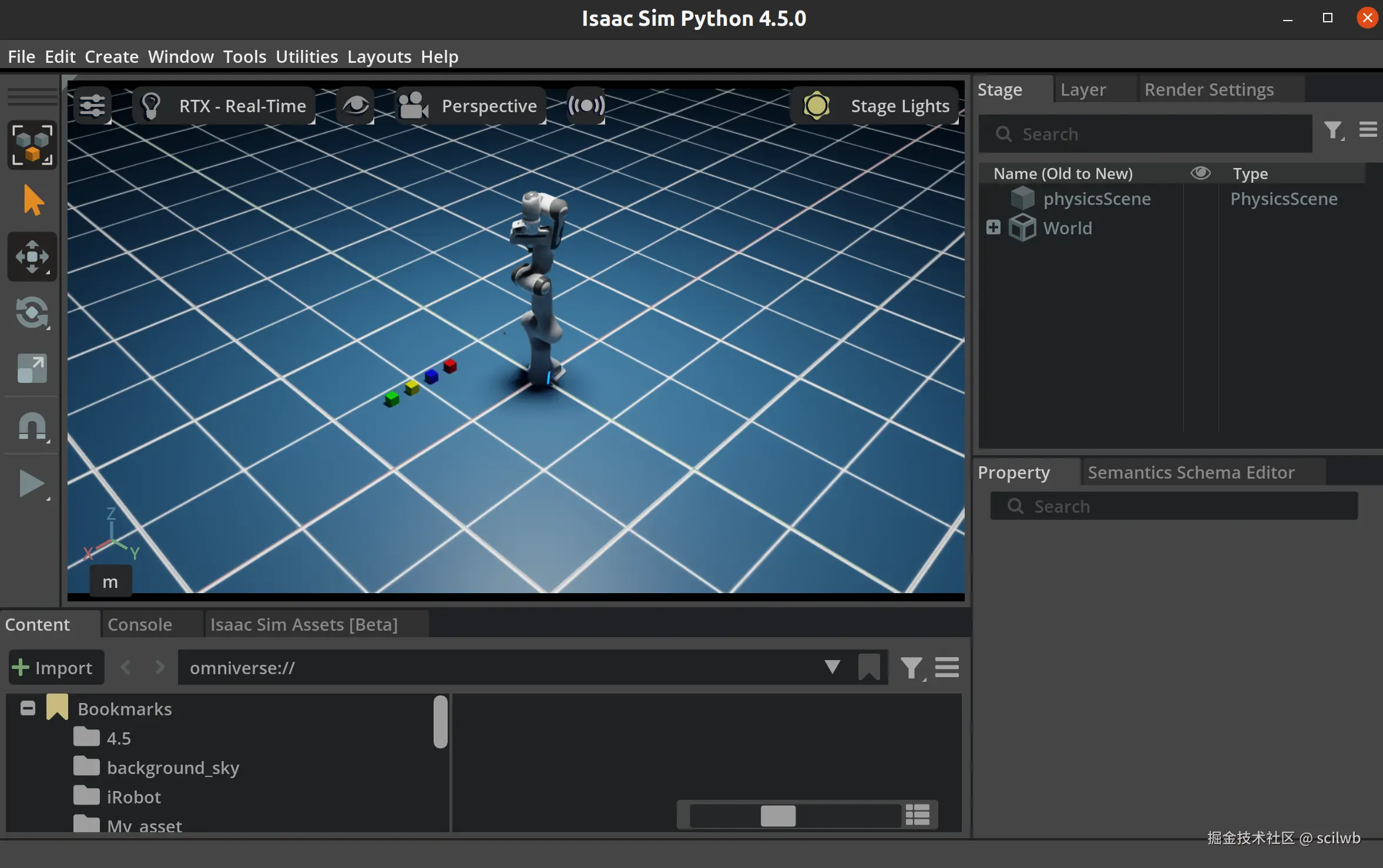

视觉验证：

✅ 看到4个不同颜色的方块排成一行
✅ 方块位置：从左到右依次为红、蓝、黄、绿
✅ 方块尺寸一致，均为5.15cm边长
✅ 方块底面与地面接触

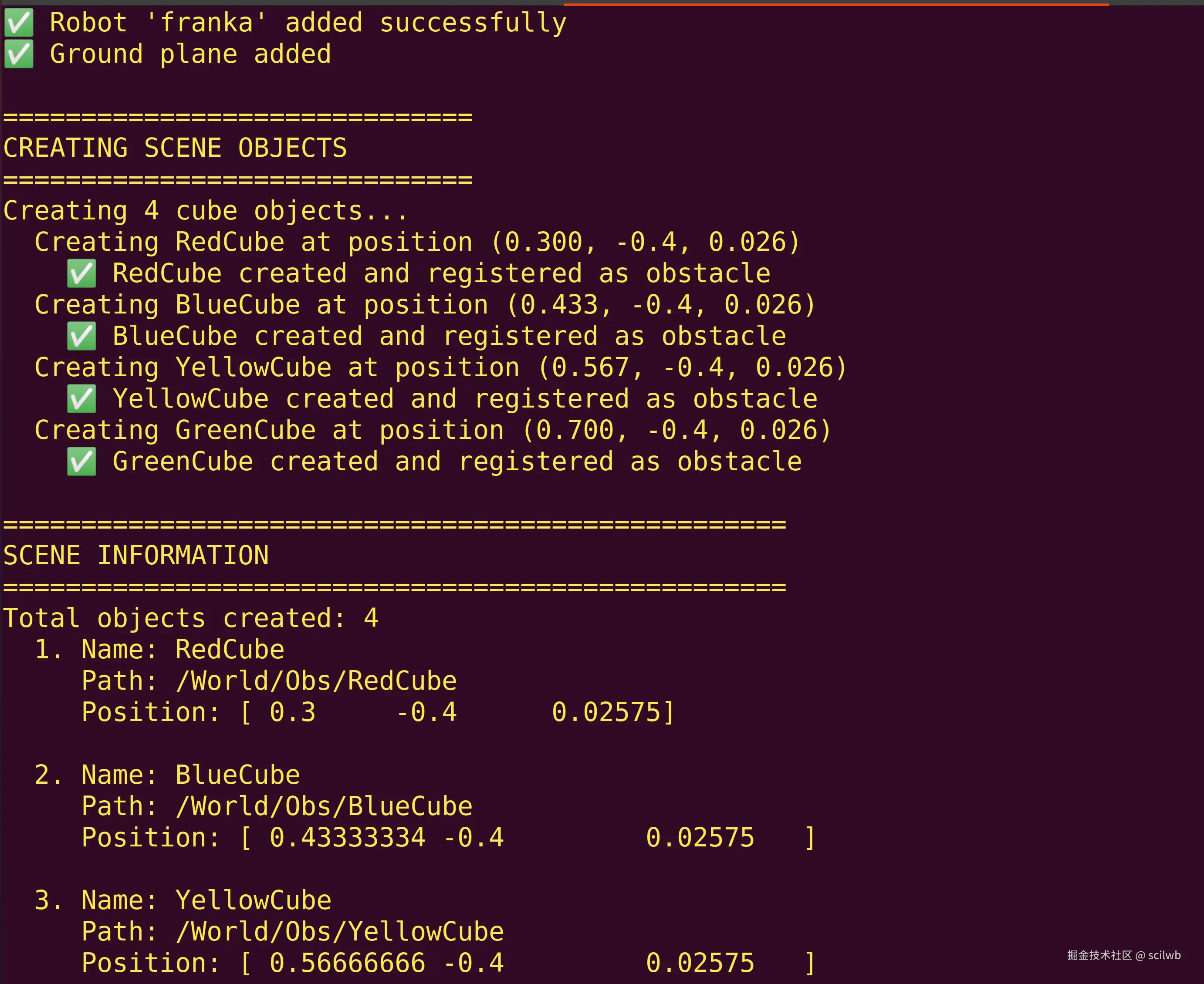

控制台输出验证：

6. 障碍物注册机制详解

6.1 register_obstacle函数

python 复制代码

robot.register_obstacle(obj)

功能解析：

空间映射：将物体的几何信息添加到机械臂的环境模型中
碰撞检测：启用机械臂与物体的碰撞检测
路径规划：在运动规划算法中考虑该障碍物

6.2 障碍物管理生命周期

python 复制代码

# 创建阶段
obj = world.scene.add(DynamicCuboid(...))

# 注册阶段
robot.register_obstacle(obj)

# 运行时更新（自动）
# Isaac Sim会自动跟踪物体位置变化

7. 扩展练习

7.1 添加物体属性检查

python 复制代码

def validate_scene_objects(objects):
    """验证场景物体的属性"""
    import numpy as np

    for obj in objects:
        pose = obj.get_world_pose()
        pos = pose[0]

        # 检查位置合理性
        if pos[2] < 0:  # Z坐标不应该为负
            print(f"Warning: {obj.name} below ground level")

        # 检查物体间距
        for other_obj in objects:
            if obj != other_obj:
                other_pos = other_obj.get_world_pose()[0]
                distance = np.linalg.norm(pos - other_pos)
                if distance < 0.1:  # 10cm最小间距
                    print(f"Warning: {obj.name} too close to {other_obj.name}")

7.2 动态颜色系统

python 复制代码

class DynamicCubeSpec(CubeSpec):
    """支持动态颜色变化的方块规格"""

    def set_color(self, new_color):
        """运行时改变颜色"""
        self.color = new_color
        self._color_array = None  # 清除缓存

    def animate_color(self, time_step):
        """颜色动画效果"""
        import math
        brightness = 0.5 + 0.5 * math.sin(time_step)
        animated_color = [c * brightness for c in self.color]
        return animated_color

8. 小结

第二阶段核心收获：

理论方面：

深入理解Isaac Sim的导入顺序要求
掌握动态物体系统的工作原理
理解障碍物注册的重要性和机制

实践方面：

掌握了正确的代码结构和导入模式
学会了CubeSpec类的优化设计
实现了空间布局和物体创建
解决了实际开发中的导入顺序问题

关键技术突破：

导入顺序管理：避免Isaac Sim的导入冲突
延迟计算模式：提高代码的健壮性
物体生命周期管理：从创建到注册的完整流程
调试技巧掌握：快速定位和解决问题

重要经验总结：

Isaac Sim开发中导入顺序至关重要
延迟使用外部库是一种重要的设计模式
物体创建需要考虑物理属性和视觉属性
障碍物注册是机械臂感知环境的关键步骤

现在你已经成功掌握了Isaac Sim中的场景构建技术。下一阶段我们将深入行为系统与状态监控，让机械臂具备真正的"智能"行为！
